Динамічний гасник коливань

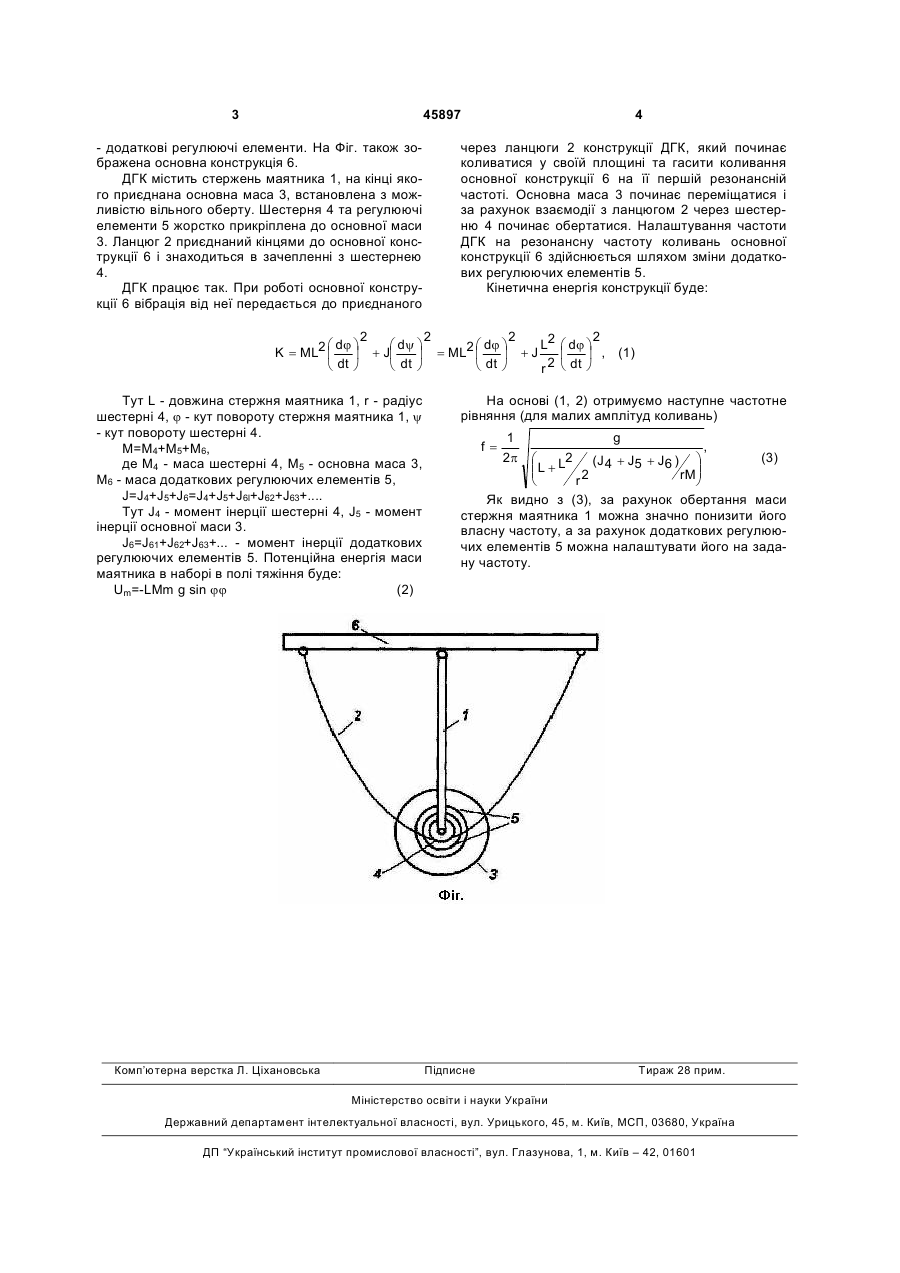

Динамічний гасник коливань, який містить вібропоглинаючий інерційний елемент у вигляді стержня маятника з приєднаною на краю основною масою, який відрізняється тим, що основна маса встановлена з можливістю вільного обертання і додатково містить регулюючі елементи, також до основної маси жорстко приєднана шестірня з ланцюгом. (19) (21) u200907376 (22) 13.07.2009 (24) 25.11.2009 (46) 25.11.2009, Бюл.№ 22, 2009 р. (72) ДІВЄЄВ БОГДАН МИХАЙЛОВИЧ, ГРИЦАЙ ВОЛОДИМИР ЯРОСЛАВОВИЧ, ВЕЛИКА ОКСАНА ТАРАСІВНА, ТОПІЛЬНИЦЬКИЙ ВОЛОДИМИР ГРИГОРОВИЧ, ЛАМПІКА РОМАН ВОЛОДИМИРОВИЧ 3 45897 - додаткові регулюючі елементи. На Фіг. також зображена основна конструкція 6. ДГК містить стержень маятника 1, на кінці якого приєднана основна маса 3, встановлена з можливістю вільного оберту. Шестерня 4 та регулюючі елементи 5 жорстко прикріплена до основної маси 3. Ланцюг 2 приєднаний кінцями до основної конструкції 6 і знаходиться в зачепленні з шестернею 4. ДГК працює так. При роботі основної конструкції 6 вібрація від неї передається до приєднаного æ dj ö K = ML2 ç ÷ è dt ø 2 æ dy ö + Jç ÷ è dt ø Тут L - довжина стержня маятника 1, r - радіус шестерні 4, j - кут повороту стержня маятника 1, y - кут повороту шестерні 4. М=М4+М5+М6, де М4 - маса шестерні 4, М5 - основна маса 3, М6 - маса додаткових регулюючих елементів 5, J=J4+J5+J6=J4+J5+J6l+J62+J63+.... Тут J4 - момент інерції шестерні 4, J5 - момент інерції основної маси 3. J6=J61+J62+J63+... - момент інерції додаткових регулюючих елементів 5. Потенційна енергія маси маятника в наборі в полі тяжіння буде: (2) Um =-LMm g sin jj Комп’ютерна верстка Л. Ціхановська 4 через ланцюги 2 конструкції ДГК, який починає коливатися у своїй площині та гасити коливання основної конструкції 6 на її першій резонансній частоті. Основна маса 3 починає переміщатися і за рахунок взаємодії з ланцюгом 2 через шестерню 4 починає обертатися. Налаштування частоти ДГК на резонансну частоту коливань основної конструкції 6 здійснюється шляхом зміни додаткових регулюючих елементів 5. Кінетична енергія конструкції буде: 2 æ dj ö = ML2 ç ÷ è dt ø 2 +J 2 L2 æ dj ö ç ÷ , (1) r 2 è dt ø На основі (1, 2) отримуємо наступне частотне рівняння (для малих амплітуд коливань) 1 g , 2p æ (3) 2 ( J 4 + J5 + J6 ) ö çL + L ÷ ç 2 rM÷ r è ø Як видно з (3), за рахунок обертання маси стержня маятника 1 можна значно понизити його власну частоту, а за рахунок додаткових регулюючих елементів 5 можна налаштувати його на задану частоту. f= Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
