Регульований динамічний гасник кутових коливань довгомірних конструкцій

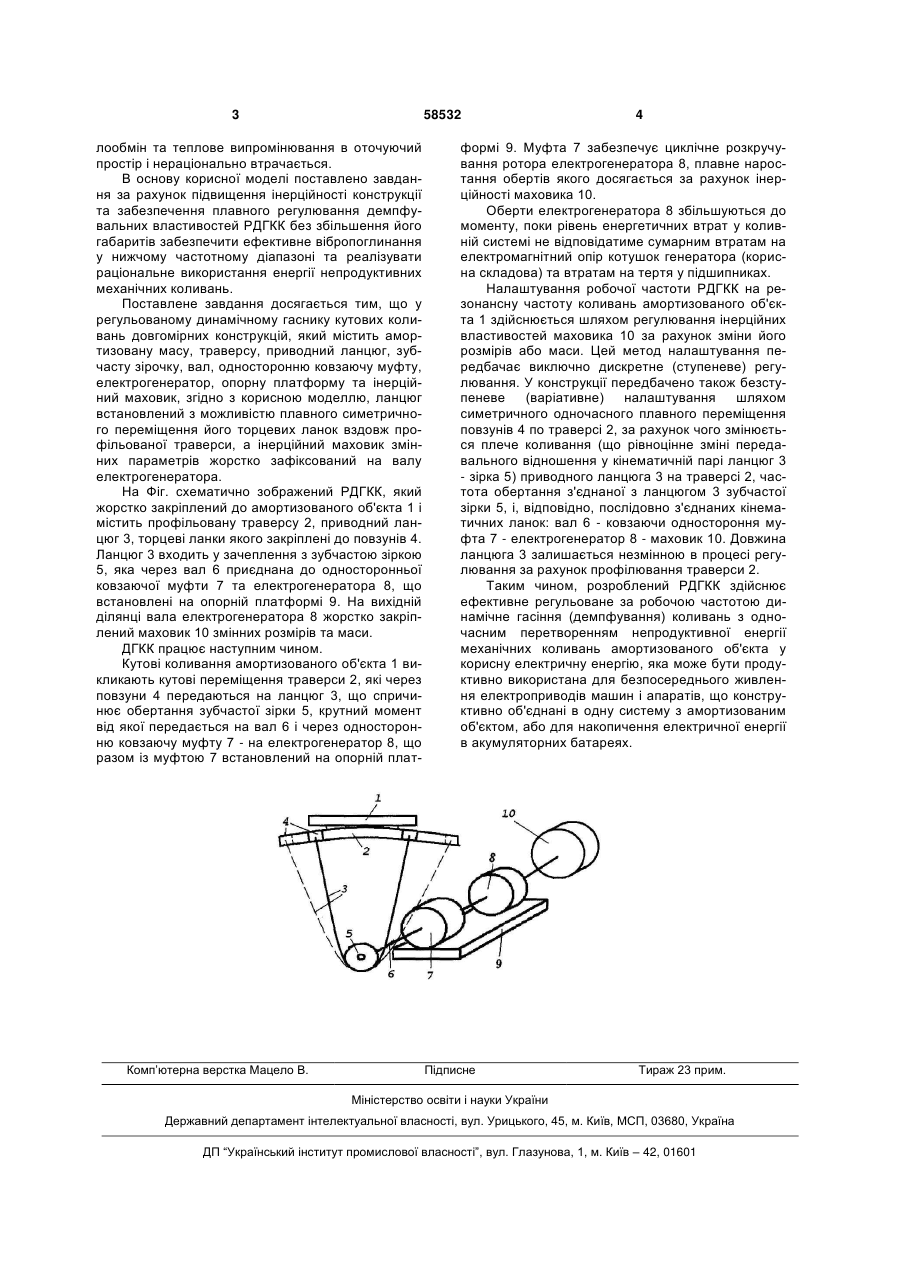

Регульований динамічний гасник кутових коливань довгомірних конструкцій, що містить амортизовану масу, траверсу, приводний ланцюг, зубчасту зірочку, вал, односторонню ковзаючу муфту, електрогенератор, опорну платформу та інерційний маховик, який відрізняється тим, що ланцюг встановлений з можливістю плавного симетричного переміщення його торцевих ланок вздовж профільованої траверси, а інерційний маховик змінних параметрів жорстко зафіксований на валу електрогенератора. (19) (21) u201014017 (22) 24.11.2010 (24) 11.04.2011 (46) 11.04.2011, Бюл.№ 7, 2011 р. (72) КЕРНИЦЬКИЙ ІВАН СТЕПАНОВИЧ, ДІВЕЄВ БОГДАН МИХАЙЛОВИЧ, САВА РОМАН ВАСИЛЬОВИЧ, КОПИТКО МАРТА ІВАНІВНА, МАКСИМЮК СОФІЯ ОРЕСТІВНА, КАНДЯК ЯРОСЛАВ ПЕТРОВИЧ (73) КЕРНИЦЬКИЙ ІВАН СТЕПАНОВИЧ, ДІВЕЄВ БОГДАН МИХАЙЛОВИЧ, САВА РОМАН ВАСИЛЬОВИЧ, КОПИТКО МАРТА ІВАНІВНА, МАКСИ 3 58532 лообмін та теплове випромінювання в оточуючий простір і нераціонально втрачається. В основу корисної моделі поставлено завдання за рахунок підвищення інерційності конструкції та забезпечення плавного регулювання демпфувальних властивостей РДГКК без збільшення його габаритів забезпечити ефективне вібропоглинання у нижчому частотному діапазоні та реалізувати раціональне використання енергії непродуктивних механічних коливань. Поставлене завдання досягається тим, що у регульованому динамічному гаснику кутових коливань довгомірних конструкцій, який містить амортизовану масу, траверсу, приводний ланцюг, зубчасту зірочку, вал, односторонню ковзаючу муфту, електрогенератор, опорну платформу та інерційний маховик, згідно з корисною моделлю, ланцюг встановлений з можливістю плавного симетричного переміщення його торцевих ланок вздовж профільованої траверси, а інерційний маховик змінних параметрів жорстко зафіксований на валу електрогенератора. На Фіг. схематично зображений РДГКК, який жорстко закріплений до амортизованого об'єкта 1 і містить профільовану траверсу 2, приводний ланцюг 3, торцеві ланки якого закріплені до повзунів 4. Ланцюг 3 входить у зачеплення з зубчастою зіркою 5, яка через вал 6 приєднана до односторонньої ковзаючої муфти 7 та електрогенератора 8, що встановлені на опорній платформі 9. На вихідній ділянці вала електрогенератора 8 жорстко закріплений маховик 10 змінних розмірів та маси. ДГКК працює наступним чином. Кутові коливання амортизованого об'єкта 1 викликають кутові переміщення траверси 2, які через повзуни 4 передаються на ланцюг 3, що спричинює обертання зубчастої зірки 5, крутний момент від якої передається на вал 6 і через односторонню ковзаючу муфту 7 - на електрогенератор 8, що разом із муфтою 7 встановлений на опорній плат Комп’ютерна верстка Мацело В. 4 формі 9. Муфта 7 забезпечує циклічне розкручування ротора електрогенератора 8, плавне наростання обертів якого досягається за рахунок інерційності маховика 10. Оберти електрогенератора 8 збільшуються до моменту, поки рівень енергетичних втрат у коливній системі не відповідатиме сумарним втратам на електромагнітний опір котушок генератора (корисна складова) та втратам на тертя у підшипниках. Налаштування робочої частоти РДГКК на резонансну частоту коливань амортизованого об'єкта 1 здійснюється шляхом регулювання інерційних властивостей маховика 10 за рахунок зміни його розмірів або маси. Цей метод налаштування передбачає виключно дискретне (ступеневе) регулювання. У конструкції передбачено також безступеневе (варіативне) налаштування шляхом симетричного одночасного плавного переміщення повзунів 4 по траверсі 2, за рахунок чого змінюється плече коливання (що рівноцінне зміні передавального відношення у кінематичній парі ланцюг 3 - зірка 5) приводного ланцюга 3 на траверсі 2, частота обертання з'єднаної з ланцюгом 3 зубчастої зірки 5, і, відповідно, послідовно з'єднаних кінематичних ланок: вал 6 - ковзаючи одностороння муфта 7 - електрогенератор 8 - маховик 10. Довжина ланцюга 3 залишається незмінною в процесі регулювання за рахунок профілювання траверси 2. Таким чином, розроблений РДГКК здійснює ефективне регульоване за робочою частотою динамічне гасіння (демпфування) коливань з одночасним перетворенням непродуктивної енергії механічних коливань амортизованого об'єкта у корисну електричну енергію, яка може бути продуктивно використана для безпосереднього живлення електроприводів машин і апаратів, що конструктивно об'єднані в одну систему з амортизованим об'єктом, або для накопичення електричної енергії в акумуляторних батареях. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
