Установка для очищення питної води

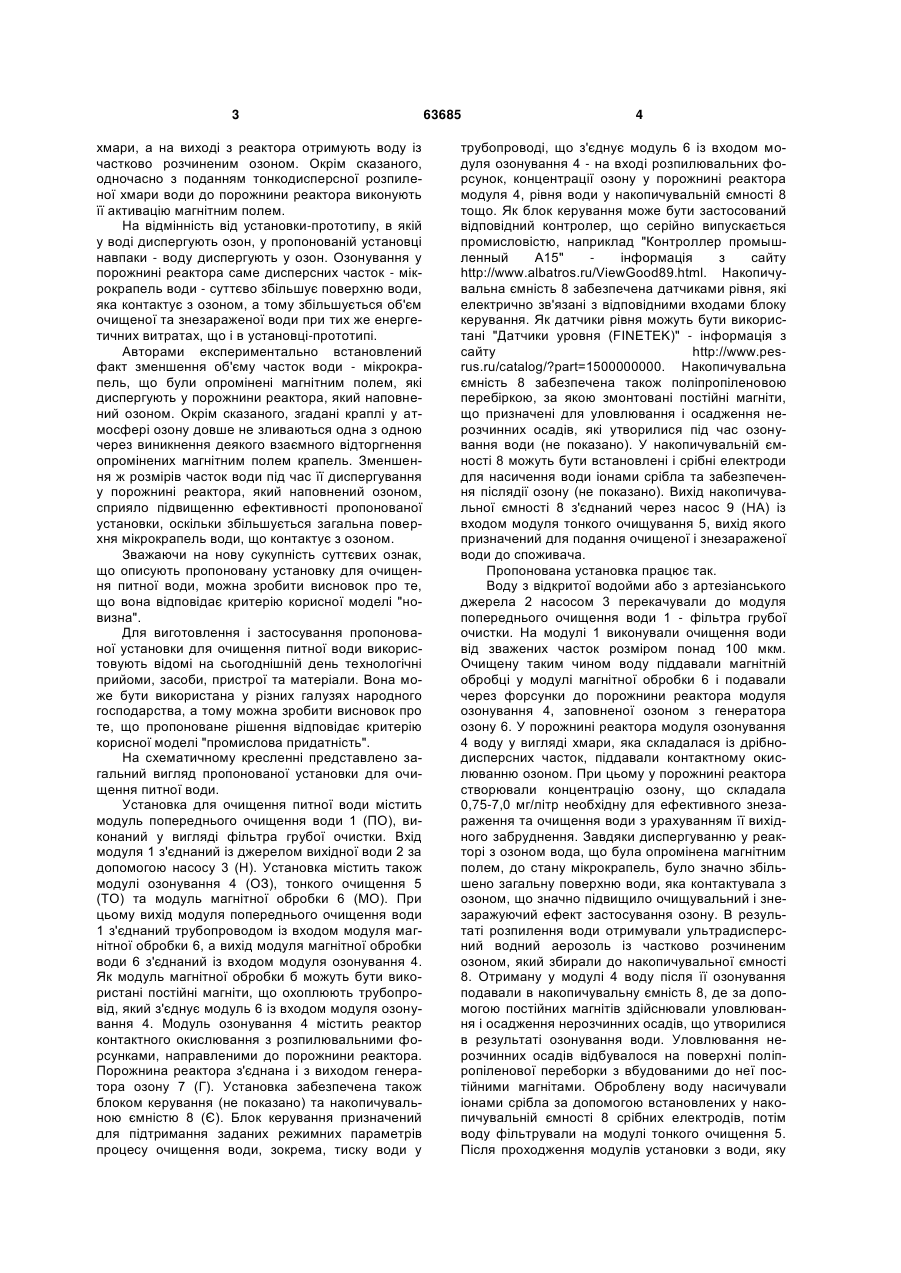

1. Установка для очищення питної води, що складається з послідовно з'єднаних трубопрово 3 хмари, а на виході з реактора отримують воду із частково розчиненим озоном. Окрім сказаного, одночасно з поданням тонкодисперсної розпиленої хмари води до порожнини реактора виконують її активацію магнітним полем. На відмінність від установки-прототипу, в якій у воді диспергують озон, у пропонованій установці навпаки - воду диспергують у озон. Озонування у порожнині реактора саме дисперсних часток - мікрокрапель води - суттєво збільшує поверхню води, яка контактує з озоном, а тому збільшується об'єм очищеної та знезараженої води при тих же енергетичних витратах, що і в установці-прототипі. Авторами експериментально встановлений факт зменшення об'єму часток води - мікрокрапель, що були опромінені магнітним полем, які диспергують у порожнини реактора, який наповнений озоном. Окрім сказаного, згадані краплі у атмосфері озону довше не зливаються одна з одною через виникнення деякого взаємного відторгнення опромінених магнітним полем крапель. Зменшення ж розмірів часток води під час її диспергування у порожнині реактора, який наповнений озоном, сприяло підвищенню ефективності пропонованої установки, оскільки збільшується загальна поверхня мікрокрапель води, що контактує з озоном. Зважаючи на нову сукупність суттєвих ознак, що описують пропоновану установку для очищення питної води, можна зробити висновок про те, що вона відповідає критерію корисної моделі "новизна". Для виготовлення і застосування пропонованої установки для очищення питної води використовують відомі на сьогоднішній день технологічні прийоми, засоби, пристрої та матеріали. Вона може бути використана у різних галузях народного господарства, а тому можна зробити висновок про те, що пропоноване рішення відповідає критерію корисної моделі "промислова придатність". На схематичному кресленні представлено загальний вигляд пропонованої установки для очищення питної води. Установка для очищення питної води містить модуль попереднього очищення води 1 (ПО), виконаний у вигляді фільтра грубої очистки. Вхід модуля 1 з'єднаний із джерелом вихідної води 2 за допомогою насосу 3 (Н). Установка містить також модулі озонування 4 (ОЗ), тонкого очищення 5 (ТО) та модуль магнітної обробки 6 (МО). При цьому вихід модуля попереднього очищення води 1 з'єднаний трубопроводом із входом модуля магнітної обробки 6, а вихід модуля магнітної обробки води 6 з'єднаний із входом модуля озонування 4. Як модуль магнітної обробки б можуть бути використані постійні магніти, що охоплюють трубопровід, який з'єднує модуль 6 із входом модуля озонування 4. Модуль озонування 4 містить реактор контактного окислювання з розпилювальними форсунками, направленими до порожнини реактора. Порожнина реактора з'єднана і з виходом генератора озону 7 (Г). Установка забезпечена також блоком керування (не показано) та накопичувальною ємністю 8 (Є). Блок керування призначений для підтримання заданих режимних параметрів процесу очищення води, зокрема, тиску води у 63685 4 трубопроводі, що з'єднує модуль 6 із входом модуля озонування 4 - на вході розпилювальних форсунок, концентрації озону у порожнині реактора модуля 4, рівня води у накопичувальній ємності 8 тощо. Як блок керування може бути застосований відповідний контролер, що серійно випускається промисловістю, наприклад "Контроллер промышленный А15" інформація з сайту http://www.albatros.ru/ViewGood89.html. Накопичувальна ємність 8 забезпечена датчиками рівня, які електрично зв'язані з відповідними входами блоку керування. Як датчики рівня можуть бути використані "Датчики уровня (FINETEK)" - інформація з сайту http://www.pesrus.ru/catalog/?part=1500000000. Накопичувальна ємність 8 забезпечена також поліпропіленовою перебіркою, за якою змонтовані постійні магніти, що призначені для уловлювання і осадження нерозчинних осадів, які утворилися під час озонування води (не показано). У накопичувальній ємності 8 можуть бути встановлені і срібні електроди для насичення води іонами срібла та забезпечення післядії озону (не показано). Вихід накопичувальної ємності 8 з'єднаний через насос 9 (НА) із входом модуля тонкого очищування 5, вихід якого призначений для подання очищеної і знезараженої води до споживача. Пропонована установка працює так. Воду з відкритої водойми або з артезіанського джерела 2 насосом 3 перекачували до модуля попереднього очищення води 1 - фільтра грубої очистки. На модулі 1 виконували очищення води від зважених часток розміром понад 100 мкм. Очищену таким чином воду піддавали магнітній обробці у модулі магнітної обробки 6 і подавали через форсунки до порожнини реактора модуля озонування 4, заповненої озоном з генератора озону 6. У порожнині реактора модуля озонування 4 воду у вигляді хмари, яка складалася із дрібнодисперсних часток, піддавали контактному окислюванню озоном. При цьому у порожнині реактора створювали концентрацію озону, що складала 0,75-7,0 мг/літр необхідну для ефективного знезараження та очищення води з урахуванням її вихідного забруднення. Завдяки диспергуванню у реакторі з озоном вода, що була опромінена магнітним полем, до стану мікрокрапель, було значно збільшено загальну поверхню води, яка контактувала з озоном, що значно підвищило очищувальний і знезаражуючий ефект застосування озону. В результаті розпилення води отримували ультрадисперсний водний аерозоль із частково розчиненим озоном, який збирали до накопичувальної ємності 8. Отриману у модулі 4 воду після її озонування подавали в накопичувальну ємність 8, де за допомогою постійних магнітів здійснювали уловлювання і осадження нерозчинних осадів, що утворилися в результаті озонування води. Уловлювання нерозчинних осадів відбувалося на поверхні поліпропіленової переборки з вбудованими до неї постійними магнітами. Оброблену воду насичували іонами срібла за допомогою встановлених у накопичувальній ємності 8 срібних електродів, потім воду фільтрували на модулі тонкого очищення 5. Після проходження модулів установки з води, яку 5 63685 очищували, було видалено більшість вірусів, бактерій, органічних забруднень та іонів важких металів. Отриману знезаражену і очищену воду досліджували і подавали споживачеві. Результати досліджень води, отриманої у пропонованій установці, представлені у таблиці: Показники Одиниці вимірів Вихідна вода Мутність Кольоровість Окислюваність Нітрати Хлор воль. Залізо заг. Хром загальний Марганець Фенол Хлороформ Індекс кишкової палички мг-екв/л градус мг О2/л мг/л мг/л мг/л мг/л мг/л мкг/л мкг/л 22 77 2,9 100 2,1 7,61 1,3 0,81 5,1 175 Комп’ютерна верстка А. Рябко 6 4 17×10 /л Підписне Вода після очищен- ДЕРЖСТАНДАРТ 2874ня 82 "Вода питна» 0,1 2,6 5 20 1,8 5,0 12 45
