Сіносховище-сушарка з активним вентилюванням сіна і підігрівом повітря сонячними променями

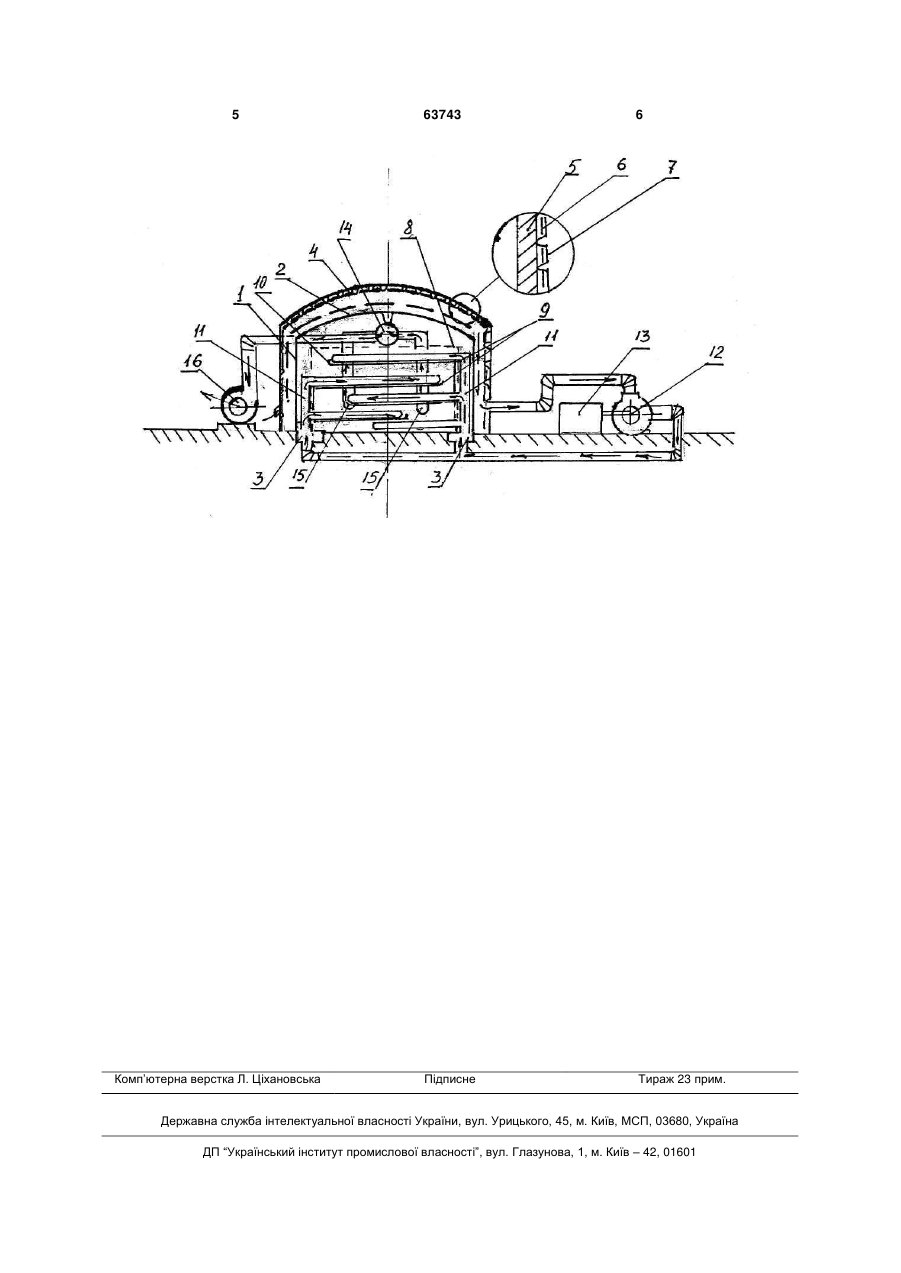

1. Сіносховище-сушарка з активним вентилюванням сіна та підігрівом повітря сонячними променями, яка включає утворену подвійними бічними стінками та дахом конструкцію з підпідлоговими каналами, що з'єднані з вентиляторами, а також 3 Суттєвим недоліком такої сушарки є недостатня якість висушування сіна через невдало організовані потоки повітря, а також незручність порційного відбору просушеного сіна через те, що вентиляційні канали в штабелі сіна виготовлені з металевої сітки, закріпленої на жорсткому каркасі з дерев'яних брусів. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є зменшення енерговитрат та підвищення якості сушіння, а також покращення зручності вивантаження висушеного сіна. Поставлена задача вирішується таким чином. У відомому сіносховищі-сушарці з активним вентилюванням сіна та підігрівом повітря сонячними променями, яка включає утворену подвійними бічними стінками та дахом конструкцію з підпідлоговими каналами, що з'єднані з, вентиляторами, а також повітропроводами, розміщеними у штабелі сіна, згідно з корисною моделлю, що заявляється, зовнішня обшивка даху та стінок виконана з сітки з обтяжкою її чорною цупкою чарункуватою плівкою, а повітропроводи виконані з гофрованих споряджених наконечниками трубок з еластичного матеріалу, які змонтовані на телескопічних Г-подібних штангах, при цьому вільні кінці гофрованих трубок розміщені у шаховому об'ємному порядку. Крім того, як додаткове джерело підігріву повітря встановлений калорифер. На кресленні, що додається, схематично зображене сіносховище-сушарка з активним вентилюванням сіна та підігрівом повітря сонячними променями у поперечному її перерізі. Сіносховище-сушарка з активним вентилюванням сіна та підігрівом повітря сонячними променями містить конструкцію (споруду), до складу якої входять бічні теплоізольовані стінки 1, дах 2 та підпідлогові канали 3. Стінки 1 та дах 2 спорядженні встановленою з зазором зовнішньою обшивкою 4, що виконана із збірного каркаса 5, який обтягнутий сіткою 6, а поверх останньої вкрито чорною цупкою плівкою 7 з чарунками. Чорну цупку плівку, яку закріплюють до сітки зовні дахом та стін конструкції навмисно створюють чарункуватою для того, щоб збільшити поверхню контакту сонячних променів, із плівкою, збільшуючи таким чином кількість отриманого від сонця тепла. Чарунки плівки вибирають напівсферичної або конічної форми. Каркас для обшивки стінок 1 та даху 2 може бути виготовлений з металевого кутника з отворами для кріплення сітки, а також може бути виготовлений з дерев'яного брусу чи інших будівельних конструкційних матеріалів. Для формування штабелю вологого сіна передбачено каркас 8 із сіткою. До каркаса 8, який утримує сіно, що сфор 63743 4 моване у штабель, під'єднані Г-подібні штанги 9, горизонтальна частина яких виконана телескопічною та споряджена тримачем 10 на вільних кінці штанг 9. Над підпідлоговими каналами 3, еквідистантно один до одного встановлені повітропроводи з гнучких гофрованих труб 11. Нижні кінці труб 11 з'єднані з підпідлоговими каналами 3 крізь отвори останніх. При цьому гофровані труби 11 встановлені поряд з Г-подібними штангами так, що їх горизонтальна частина спирається на горизонтальному ділянку кожної Г-подібної штанги, а вільні кінці гофрованих труб закріплені тримачами 10 до штанг 9 з можливістю горизонтального зсуву в боку під час відбору сіна. Ззовні сіносховища встановлений вентилятор 12, до якого під'єднані повітропроводи 11, підпідлогові канали 3 та калорифер 13. Усі ці елементи спільно з повітряним каналом , що утворені в зазорі між теплоізольованою стінкою конструкції та зовнішньою обшивкою складають систему примусового вентилювання штабеля сіна. Складовою частиною системи вентилювання є ще одна система, яка призначена для відсмоктування вологого повітря і яка складається з розміщеного під дахом 2 повітропроводу 14 та серії еквідистантно під'єднаних до цього повітропроводу гофрованих патрубків, вільні кінці яких розміщені вертикально у об'ємному шаховому порядку у проміжках між горизонтальними ділянками Г-подібних штанг 9. Повітропровід 14 з'єднано із всмоктуюючим вентилятором 16, який розташовано ззовні сіносховища. Кількість вентиляторів для всмоктування та створення потоку повітря (нагнітання) вибирають в залежності від розмірів штабеля сіна, що висушується. Сіносховище-сушарка з активним вентилюванням сіна та підігрівом повітря сонячними променями експлуатується таким чином. Завантаження сховища вологою сировиною здійснюють пневмотранспортером або механічним завантаженням з бункерів сінокосарок. Гофровані труби повітропроводів спільно із ділянками телескопічних штанг розміщують поступово у міру збільшення штабеля послідовно по горизонтальним та вертикальним рівням. Після чого вмикають вентилятори (нагнітальний та всмоктуючий) і здійснюють процес сушіння. Перед вивантаженням необхідної порції сухого сіна підтягують горизонтальні ділянки штанг спільно з розташованими на них гофрованими ділянками повітропроводів, звільнюючи таким чином необхідний для вивантаження об'єм сіна. У випадку недостатності сонячних днів для отримання теплого повітря використовують калорифер. 5 Комп’ютерна верстка Л. Ціхановська 63743 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
