Пристрій для досушування сіна в блоках примусовим вентилюванням

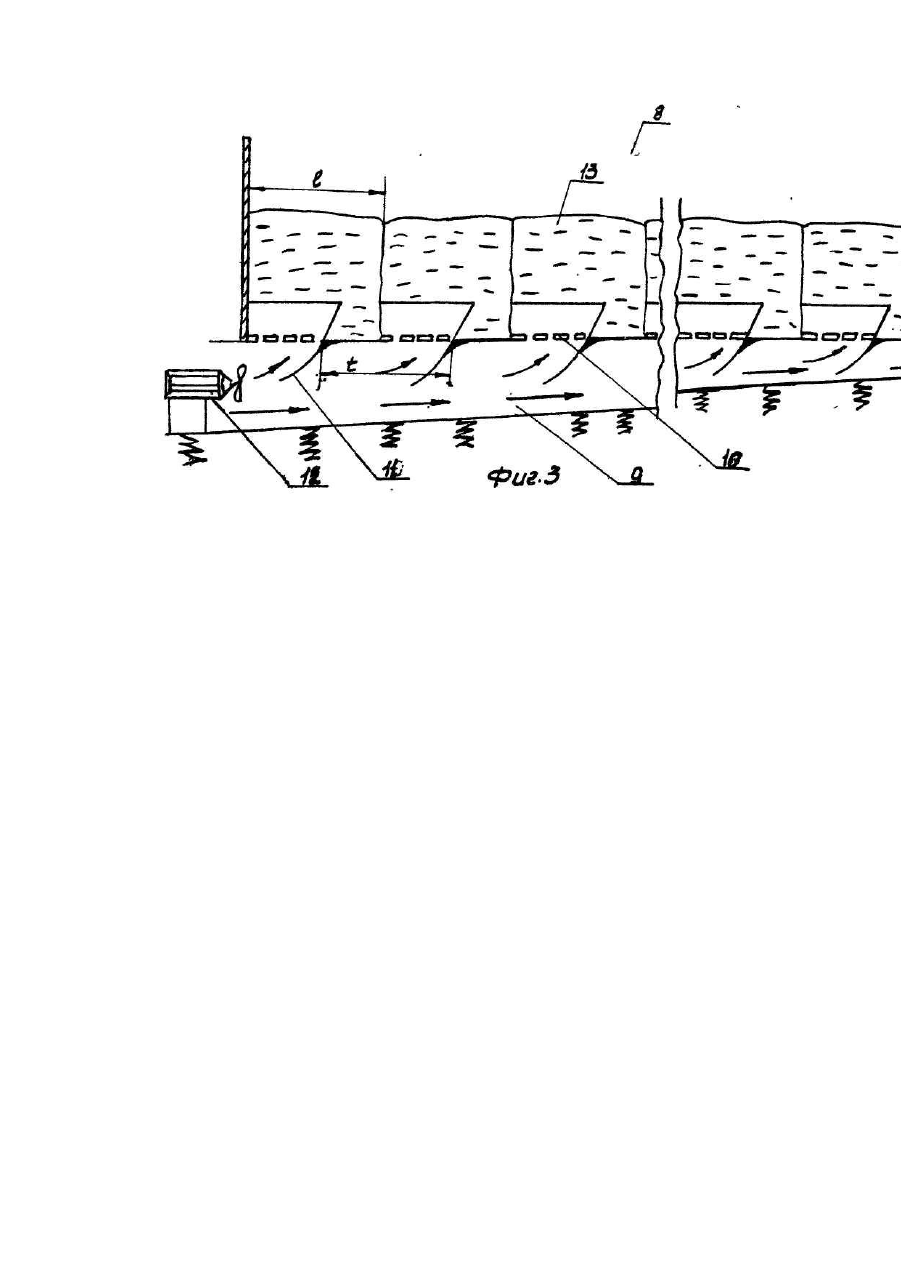

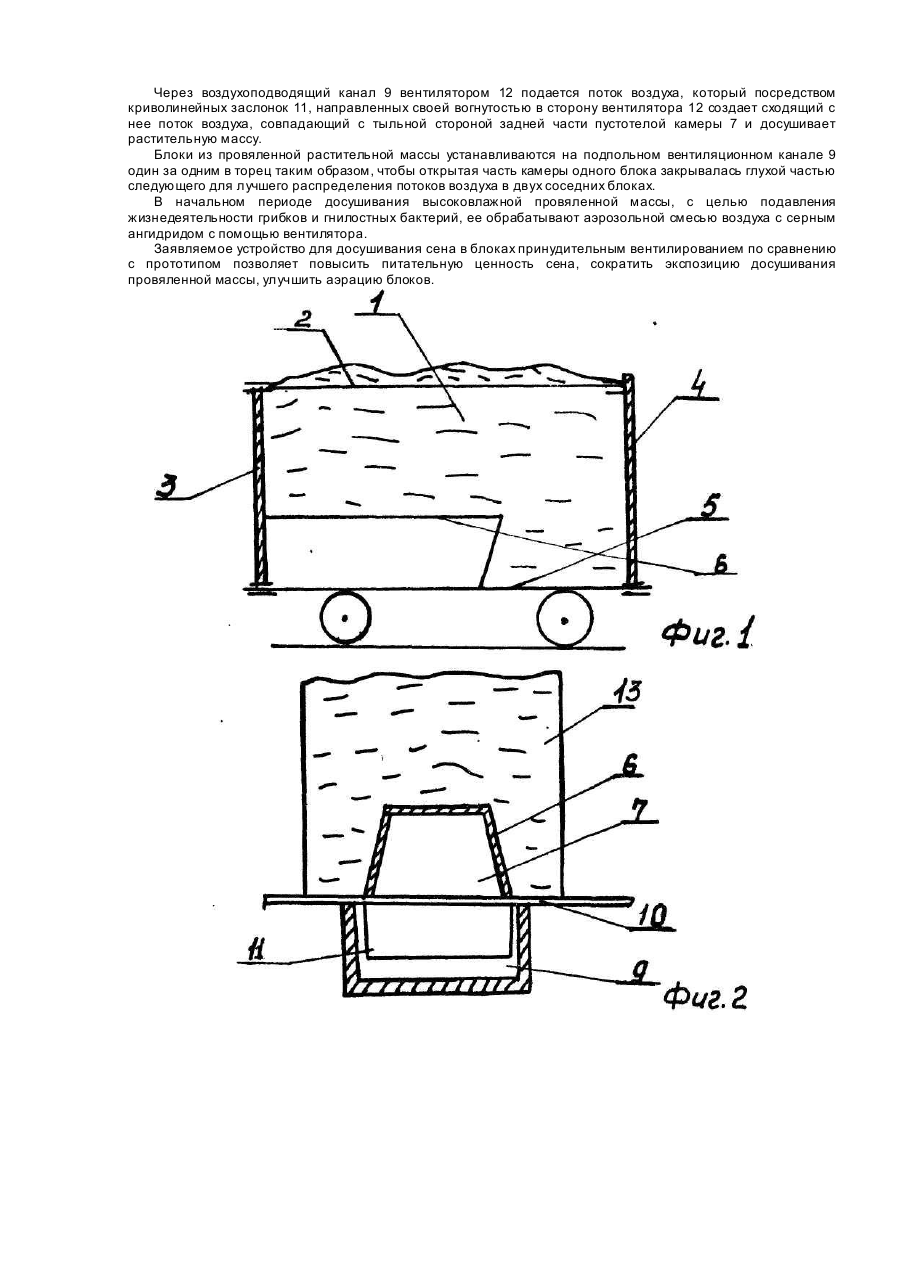

Изобретение относится к сельскохозяйственному производству и может быть использовано для заготовки сена в блоках. Известна установка для досушивания сена методом активного вентилирования [Авт.св. СССР № 1428282, кл. А 01 F 25/08]. Установка для досушивания сена методом активного вентилирования содержит помещение с воздухоподводящим каналом, имеющим воздухораспределительную поверхность, разделенную на зоны. Подзонами расположен механизм регулирования подачи воздуха, выполненный в виде подвижных решеток, установленных с возможностью изменения аэродинамического сопротивления воздуха. Реше тки снабжены тягами и приводами тяг. Однако известная установка имеет следующие недостатки. Механизм регулирования подачи воздуха выполненный в виде подвижных плоских решеток, которые снабжены тягами и приводами тяг, что не позволяет направлять воздушные потоки вертикально вверх для распределения по всему объему и создает сложность в конструктивном изготовлении, сложность в эксплуатации и как следствие, повышении экспозиции вентилирования сырья. Наиболее близким по технической сущности к заявляемому устройству является выбранное в качестве прототипа "Устройство для сушки растительных материалов принудительным вентилированием", имеющее под решеткой две воздухораспределительные камеры в виде трехгранных призм, образованные опорными стенками сторон решетки и стенкой, расположенной по ее диагонали, и соединенные с противоположных сторон с воздухоподводящими каналами, которые соединены с воздухораспределительной камерой по всей площади ее стенки, причем, воздухораспределительная камера имеет вертикальные перегородки, направленные по лучам, выходящим из вершины трехгранной призмы, лежащей против воздухоподводящего канала [Авт.св, СССР №1130248, кл. А 01 F 25/08]. Недостатком известного устройства является то, что продувка блока поверхностная, что ухудшает равномерность сушки. Из-за неравномерной сушки по объему снижается питательная ценность сена. Задачей изобретения является создание устройства для досушивания сена в блоках принудительным вентилированием, в котором путем изменения конструкции блокообразователя и введения криволинейных заслонок в воздухоподводящий канал обеспечивается внутренняя вентиляция блока, что повышает равномерность сушки и, в свою очередь, улучшает питательную ценность высушенного сена. Поставленная задача решается благодаря тому, что в устройстве для досушивания сена в блоках принудительным вентилированием, содержащем блокообразователь и сушилку в виде вентилятора, воздухоподводящего канала согласно изобретению, блокообразователь снабжен трапецеидальным коробом, размещенным на его днище, причем ширина его равна 1/3 ширины днища, длина его составляет 2/3 длины днища, а задняя стенка короба установлена под тупым углом к днищу, при этом в воздухоподво-дящем канале установлены криволинейные заслонки, направленные вогнутостью в сторону вентилятора, причем расстояние между передней стенкой сушилки и первой заслонкой равно длине трапецеидального короба, а шаг установки последующи х заслонок равен длине блокообразователя. Благодаря такому выполнению устройства в нижней части каждого блока сена образуется пустотелая, с одной стороны открытая камера, создающая вместе с заслонкой, находящейся в подпольном вентиляционном канале непосредственно под камерой, а в ее задней части, ловушки потока воздуха для создания внутри блока дополнительного статического давления, причем заслонка выполнена в виде криволинейной поверхности, направленной своей вогнутостью в сторону вентилятора направляет воздушный поток таким образом, чтобы сходящий с нее поток воздуха совпадал с тыльной стороной задней части пустотелой камеры. Так как блок сена в дальнейшем устанавливается в сушилке на горизонтальном канале, то расстояние между передней стенкой сушилки и первой заслонкой равно длине трапецеидального короба, а шаг расстановки последующи х заслонок равен длине блокообразователя. Блоки сена устанавливаются на подпольном вентиляционном канале один за одним в торец таким образом, чтобы открытая часть камеры одного блока закрывалась глухой частью следующего для лучшего распределения потоков воздуха в двух соседних блоках. На фиг.1 изображен образователь блока; на фиг.2 - вентиляционный канал, поперечное сечение; на фиг.З - то же, продольное сечение. Устройство для досушивания сена в блоках с принудительным вентилированием содержит блокообразователь 1, который имеет дванеподвижные боковые стенки 2, подвижную переднюю стенку 3, поворотную заднюю стенку 4, днище блокообразователя 5, на котором расположен трапецеидальный короб 6, который образует пустотелую камеру 7, ширина его равна 1/3 ширины днища блокообразователя 1, а длина составляет 2/3 длины днища блокообразователя, задняя стенка 4 трапецеидального короба 6 расположена под тупым углом к днищу 5 блокообразователя, а верх задней стенки короба 6 имеет острый угол. Кроме того, для равномерного досушивания сена имеется сушильная камера 8, содержащая подпольный вентиляционный воздухоподводящий канал 9, на котором расположены вентиляционные решетки 10, к которым жестко закреплены криволинейные заслонки 11 направленные своей вогнутостью в сторону вентилятора 12. Криволинейные заслонки 11 расположены на вентиляционной решетке 10 с шагом t равным длине днища 5 блокообразователя 1. Устройство для досушивания сена в блоках принудительным вентилированием работает следующим образом. Блоки 13 формируются блокообразователем 1 и перевозятся самим блокообразователем или любым другим транспортным средством в сушильную камеру 8, После наполнения провяленной растительной массой блокообразователя 1 задняя стенка 4 поворачивается на величину позволяющую беспрепятственно прохождению блока 13, последние выталкиваются передней стенкой 3 из блокообразовзтеля 1 на вентиляционную решетку 10 подпольного вентиляционного воздухоподводящего канала 9 так, чтобы открытая часть пустотелой камеры 7 одного блока закрывалась глухой частью следующего блока и пустотелая камера 7 находилась над решеткой 10. Через воздухоподводящий канал 9 вентилятором 12 подается поток воздуха, который посредством криволинейных заслонок 11, направленных своей вогнутостью в сторону вентилятора 12 создает сходящий с нее поток воздуха, совпадающий с тыльной стороной задней части пустотелой камеры 7 и досушивает растительную массу. Блоки из провяленной растительной массы устанавливаются на подпольном вентиляционном канале 9 один за одним в торец таким образом, чтобы открытая часть камеры одного блока закрывалась глухой частью следующего для лучшего распределения потоков воздуха в двух соседних блоках. В начальном периоде досушивания высоковлажной провяленной массы, с целью подавления жизнедеятельности грибков и гнилостных бактерий, ее обрабатывают аэрозольной смесью воздуха с серным ангидридом с помощью вентилятора. Заявляемое устройство для досушивания сена в блоках принудительным вентилированием по сравнению с прототипом позволяет повысить питательную ценность сена, сократить экспозицию досушивания провяленной массы, улучшить аэрацию блоков.
