Формула / Реферат

Пристрій для протяжки злитків, який містить верхній і нижній бойки, зі встановленими на них криволінійними вставками, який відрізняється тим, що робочі поверхні верхнього та нижнього бойків виповнені горизонтальними, а криволінійні вставки встановлені нерухомо на одній вертикальній осі.

Текст

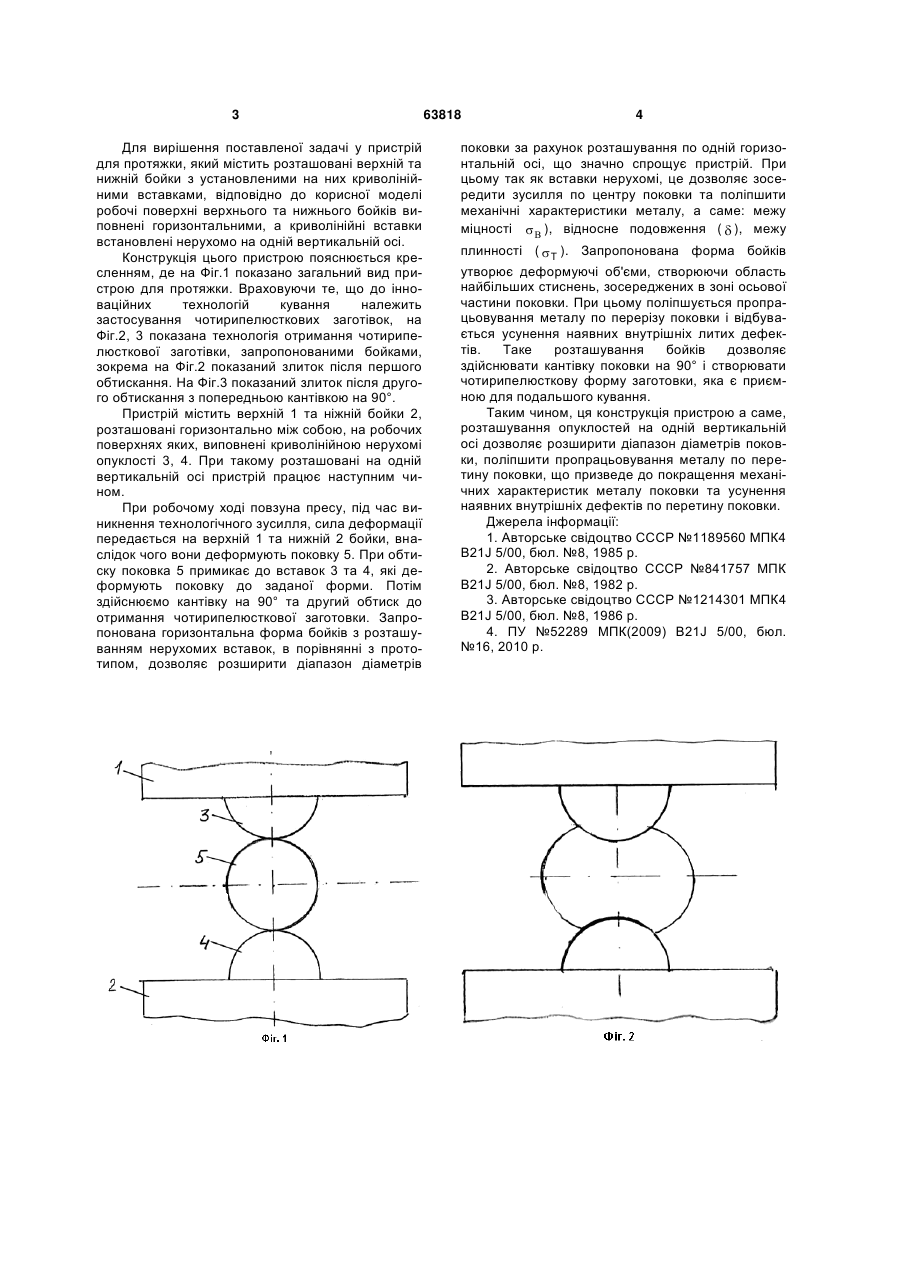

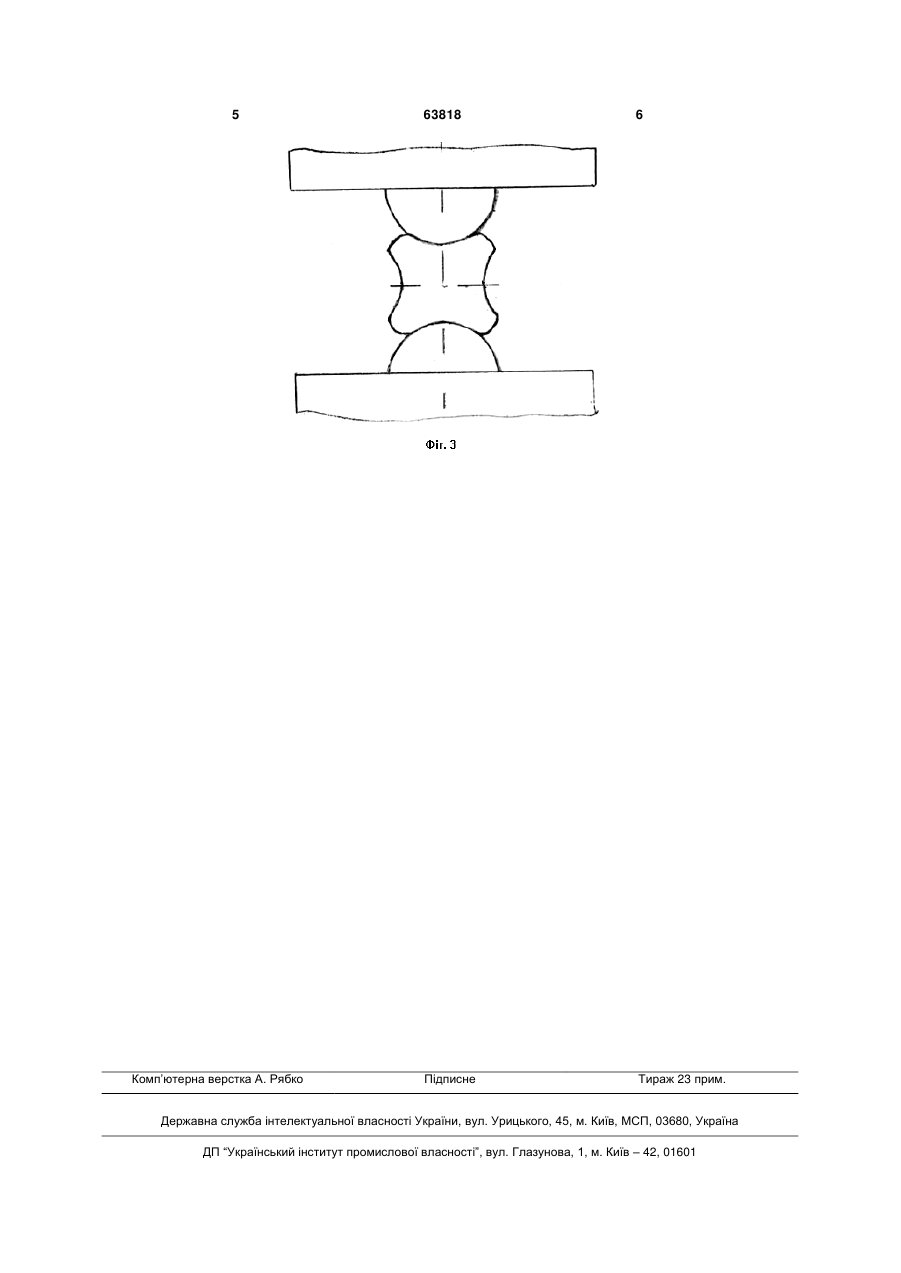

Пристрій для протяжки злитків, який містить верхній і нижній бойки, зі встановленими на них криволінійними вставками, який відрізняється тим, що робочі поверхні верхнього та нижнього бойків виповнені горизонтальними, а криволінійні вставки встановлені нерухомо на одній вертикальній осі. (19) (21) u201102621 (22) 09.03.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) КАРГІН СЕРГІЙ БОРИСОВИЧ, КАРГІН БОРИС СЕРГІЙОВИЧ, КУХАР ВОЛОДИМИР ВАЛЕНТИНОВИЧ, МАРКОВ ОЛЕГ ЄВГЕНОВИЧ, КОВАЛЬКОВА ЯНА ОЛЕГІВНА, ЛЕВАНДОВСЬКИЙ ВОЛОДИМИР ФЕЛІКСОВИЧ 3 Для вирішення поставленої задачі у пристрій для протяжки, який містить розташовані верхній та нижній бойки з установленими на них криволінійними вставками, відповідно до корисної моделі робочі поверхні верхнього та нижнього бойків виповнені горизонтальними, а криволінійні вставки встановлені нерухомо на одній вертикальній осі. Конструкція цього пристрою пояснюється кресленням, де на Фіг.1 показано загальний вид пристрою для протяжки. Враховуючи те, що до інноваційних технологій кування належить застосування чотирипелюсткових заготівок, на Фіг.2, 3 показана технологія отримання чотирипелюсткової заготівки, запропонованими бойками, зокрема на Фіг.2 показаний злиток після першого обтискання. На Фіг.3 показаний злиток після другого обтискання з попередньою кантівкою на 90°. Пристрій містить верхній 1 та ніжній бойки 2, розташовані горизонтально між собою, на робочих поверхнях яких, виповнені криволінійною нерухомі опуклості 3, 4. При такому розташовані на одній вертикальній осі пристрій працює наступним чином. При робочому ході повзуна пресу, під час виникнення технологічного зусилля, сила деформації передається на верхній 1 та нижній 2 бойки, внаслідок чого вони деформують поковку 5. При обтиску поковка 5 примикає до вставок 3 та 4, які деформують поковку до заданої форми. Потім здійснюємо кантівку на 90° та другий обтиск до отримання чотирипелюсткової заготовки. Запропонована горизонтальна форма бойків з розташуванням нерухомих вставок, в порівнянні з прототипом, дозволяє розширити діапазон діаметрів 63818 4 поковки за рахунок розташування по одній горизонтальній осі, що значно спрощує пристрій. При цьому так як вставки нерухомі, це дозволяє зосередити зусилля по центру поковки та поліпшити механічні характеристики металу, а саме: межу міцності   ), відносне подовження (  ), межу плинності (  T ). Запропонована форма бойків утворює деформуючі об'єми, створюючи область найбільших стиснень, зосереджених в зоні осьової частини поковки. При цьому поліпшується пропрацьовування металу по перерізу поковки і відбувається усунення наявних внутрішніх литих дефектів. Таке розташування бойків дозволяє здійснювати кантівку поковки на 90° і створювати чотирипелюсткову форму заготовки, яка є приємною для подальшого кування. Таким чином, ця конструкція пристрою а саме, розташування опуклостей на одній вертикальній осі дозволяє розширити діапазон діаметрів поковки, поліпшити пропрацьовування металу по перетину поковки, що призведе до покращення механічних характеристик металу поковки та усунення наявних внутрішніх дефектів по перетину поковки. Джерела інформації: 1. Авторське свідоцтво СССР №1189560 МПК4 B21J 5/00, бюл. №8, 1985 р. 2. Авторське свідоцтво СССР №841757 МПК B21J 5/00, бюл. №8, 1982 р. 3. Авторське свідоцтво СССР №1214301 МПК4 B21J 5/00, бюл. №8, 1986 р. 4. ПУ №52289 МПК(2009) B21J 5/00, бюл. №16, 2010 р. 5 Комп’ютерна верстка А. Рябко 63818 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for ingot forging

Автори англійською

Karhin Serhii Borysovych, Kargin Borys Serhiiovych, Kukhar Volodymyr Valentynovych, Markov Oleh Yevhenovych, Kovalkova Yana Olehivna, Levandovskyi Volodymyr Feliksovych

Назва патенту російською

Устройство для протяжки слитков

Автори російською

Каргин Сергей Борисович, Каргин Борис Сергеевич, Кухар Владимир Валентинович, Марков Олег Евгеньевич, Ковалькова Яна Олеговна, Левандовский Владимир Феликсович

МПК / Мітки

МПК: B21J 5/00

Мітки: пристрій, злитків, протяжки
