Чотирибойковий кувальний пристрій зі змінними бойками

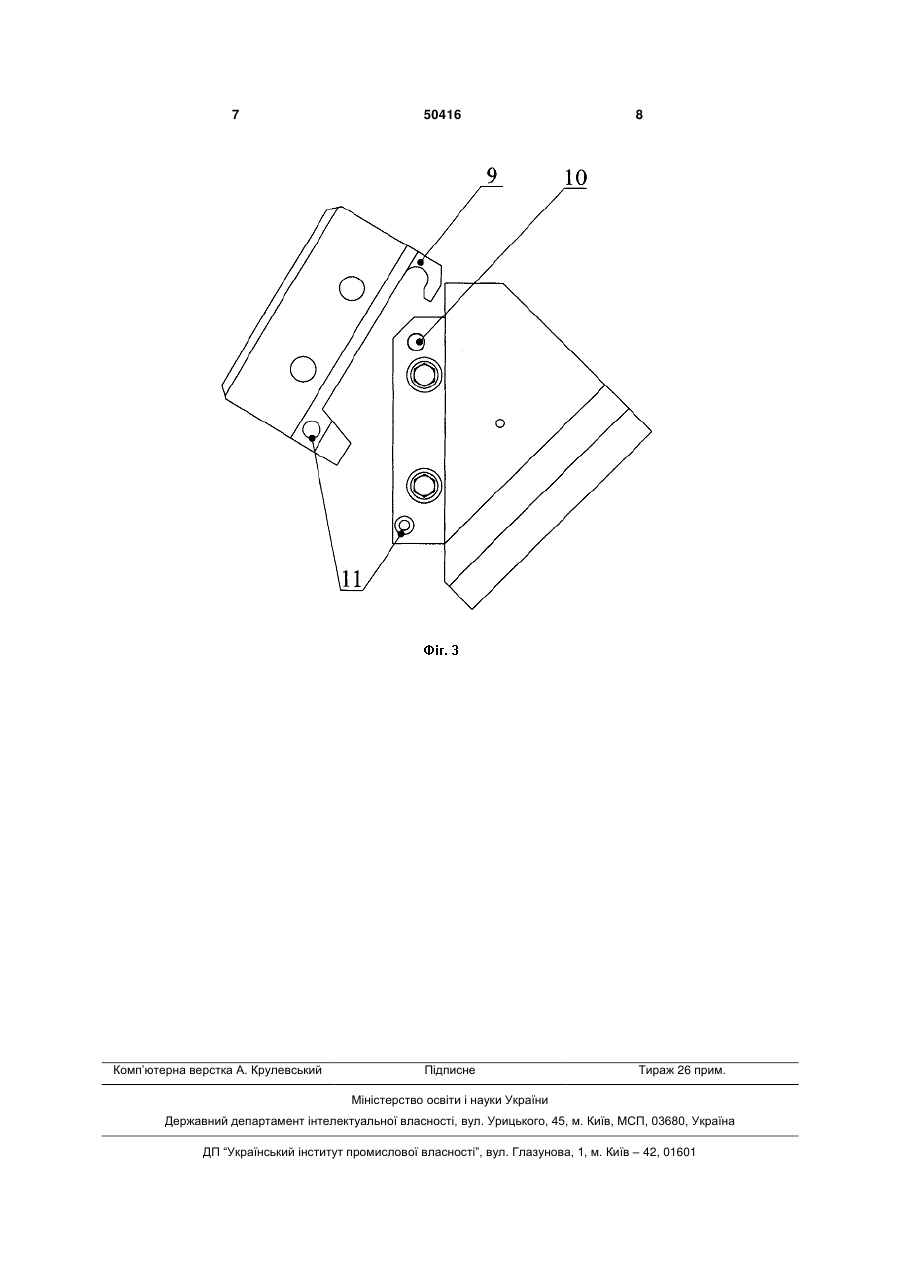

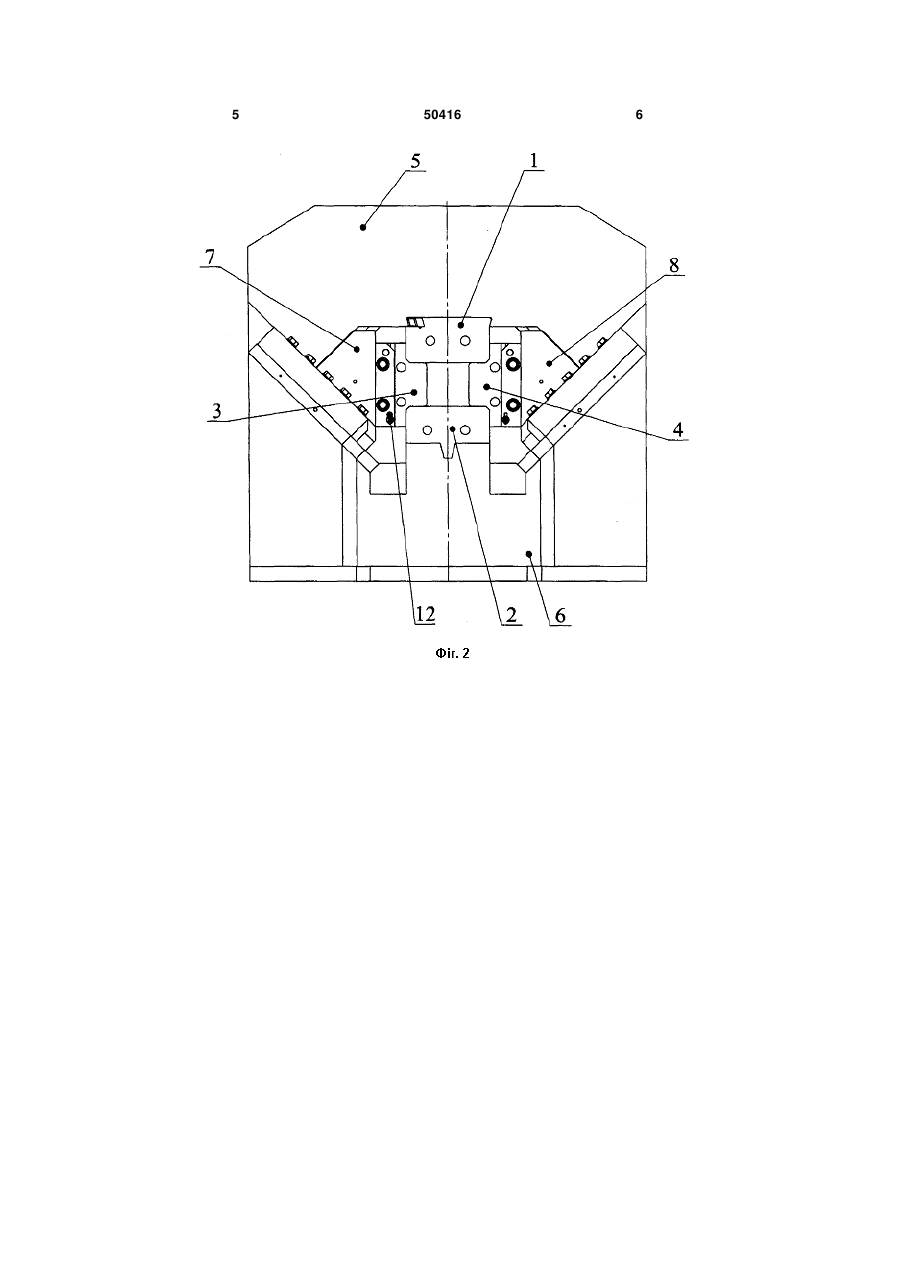

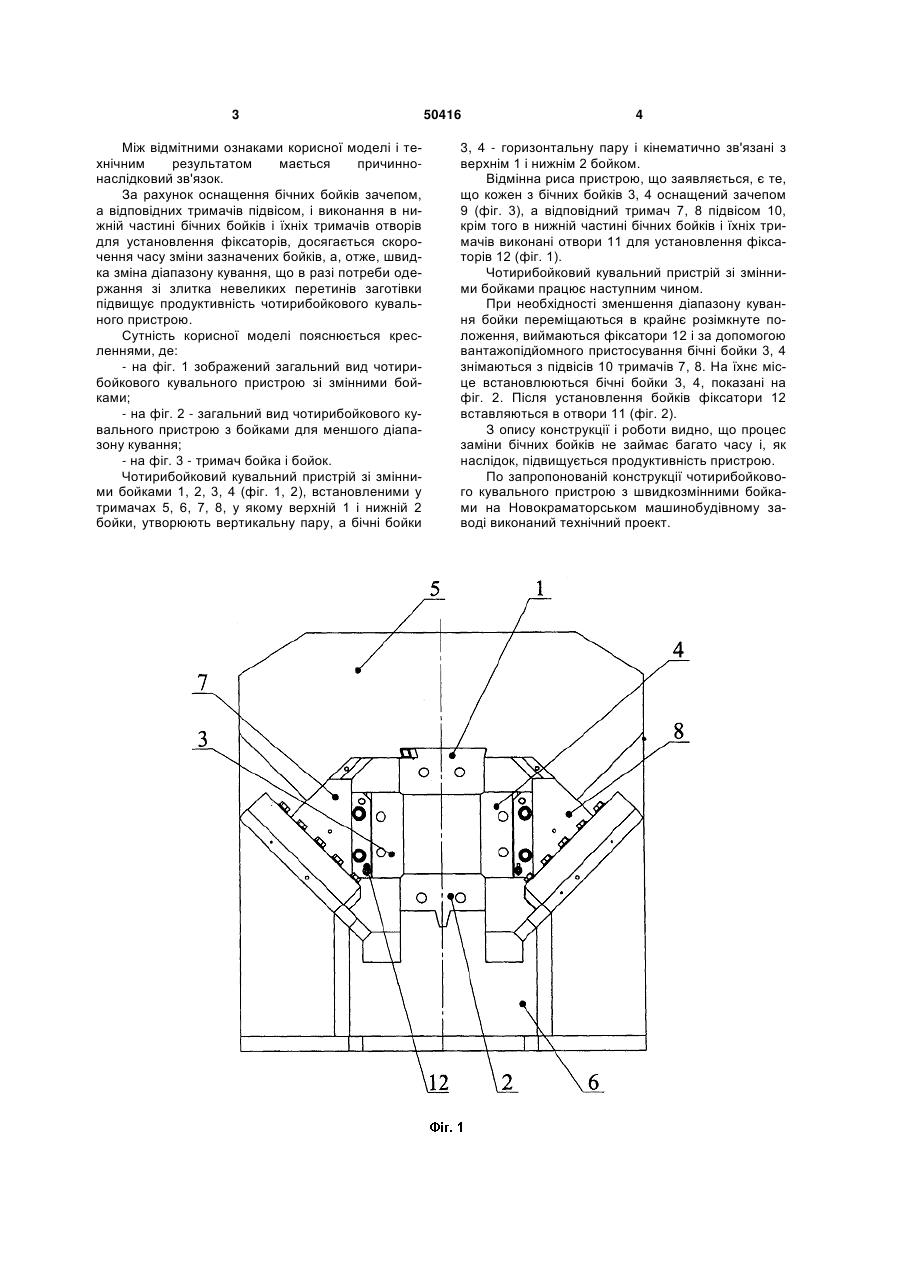

Чотирибойковий кувальний пристрій зі змінними бойками, встановленими у тримачах, у якому верхній і нижній бойки утворюють вертикальну пару, а бічні бойки - горизонтальну пару і кінематично зв'язані з верхнім і нижнім бойками, який відрізняється тим, що кожен з бічних бойків оснащений зачепом, а відповідний тримач підвісом, крім того, у нижній частині бічних бойків і їхніх тримачів виконані отвори для установлення фіксаторів. (19) (21) u200912506 (22) 03.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ШУМАКОВ ВОЛОДИМИР ФЕДОРОВИЧ, ЗЛИГОРЄВ ВІТАЛІЙ МИКОЛАЙОВИЧ, ГРАЧОВ ІГОР АНАТОЛІЙОВИЧ, БУГАЙОВ ОЛЕКСАНДР МИКОЛАЙОВИЧ, ГЛИНСЬКИЙ ВІТАЛІЙ МИКОЛАЙОВИЧ, КАРАСЬОВ АНАТОЛІЙ КОСТЯНТИНОВИЧ (73) ЗАКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "НОВОКРАМАТОРСЬКИЙ МАШИНОБУДІВНИЙ ЗАВОД" 3 Між відмітними ознаками корисної моделі і технічним результатом мається причиннонаслідковий зв'язок. За рахунок оснащення бічних бойків зачепом, а відповідних тримачів підвісом, і виконання в нижній частині бічних бойків і їхніх тримачів отворів для установлення фіксаторів, досягається скорочення часу зміни зазначених бойків, а, отже, швидка зміна діапазону кування, що в разі потреби одержання зі злитка невеликих перетинів заготівки підвищує продуктивність чотирибойкового кувального пристрою. Сутність корисної моделі пояснюється кресленнями, де: - на фіг. 1 зображений загальний вид чотирибойкового кувального пристрою зі змінними бойками; - на фіг. 2 - загальний вид чотирибойкового кувального пристрою з бойками для меншого діапазону кування; - на фіг. 3 - тримач бойка і бойок. Чотирибойковий кувальний пристрій зі змінними бойками 1, 2, 3, 4 (фіг. 1, 2), встановленими у тримачах 5, 6, 7, 8, у якому верхній 1 і нижній 2 бойки, утворюють вертикальну пару, а бічні бойки 50416 4 3, 4 - горизонтальну пару і кінематично зв'язані з верхнім 1 і нижнім 2 бойком. Відмінна риса пристрою, що заявляється, є те, що кожен з бічних бойків 3, 4 оснащений зачепом 9 (фіг. 3), а відповідний тримач 7, 8 підвісом 10, крім того в нижній частині бічних бойків і їхніх тримачів виконані отвори 11 для установлення фіксаторів 12 (фіг. 1). Чотирибойковий кувальний пристрій зі змінними бойками працює наступним чином. При необхідності зменшення діапазону кування бойки переміщаються в крайнє розімкнуте положення, виймаються фіксатори 12 і за допомогою вантажопідйомного пристосування бічні бойки 3, 4 знімаються з підвісів 10 тримачів 7, 8. На їхнє місце встановлюються бічні бойки 3, 4, показані на фіг. 2. Після установлення бойків фіксатори 12 вставляються в отвори 11 (фіг. 2). З опису конструкції і роботи видно, що процес заміни бічних бойків не займає багато часу і, як наслідок, підвищується продуктивність пристрою. По запропонованій конструкції чотирибойкового кувального пристрою з швидкозмінними бойками на Новокраматорськом машинобудівному заводі виконаний технічний проект. 5 50416 6 7 Комп’ютерна верстка А. Крулевський 50416 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
