Котел контейнера-цистерни

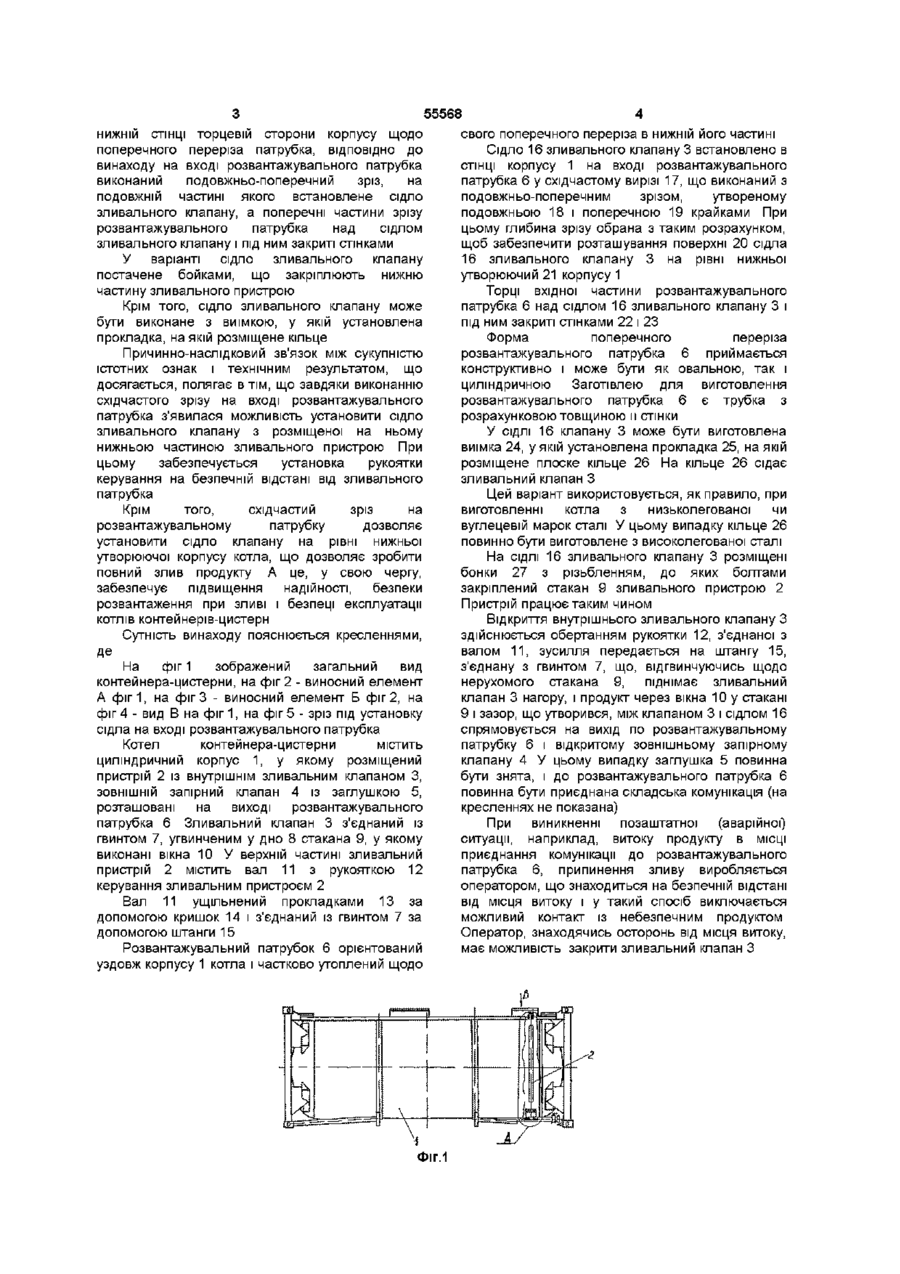

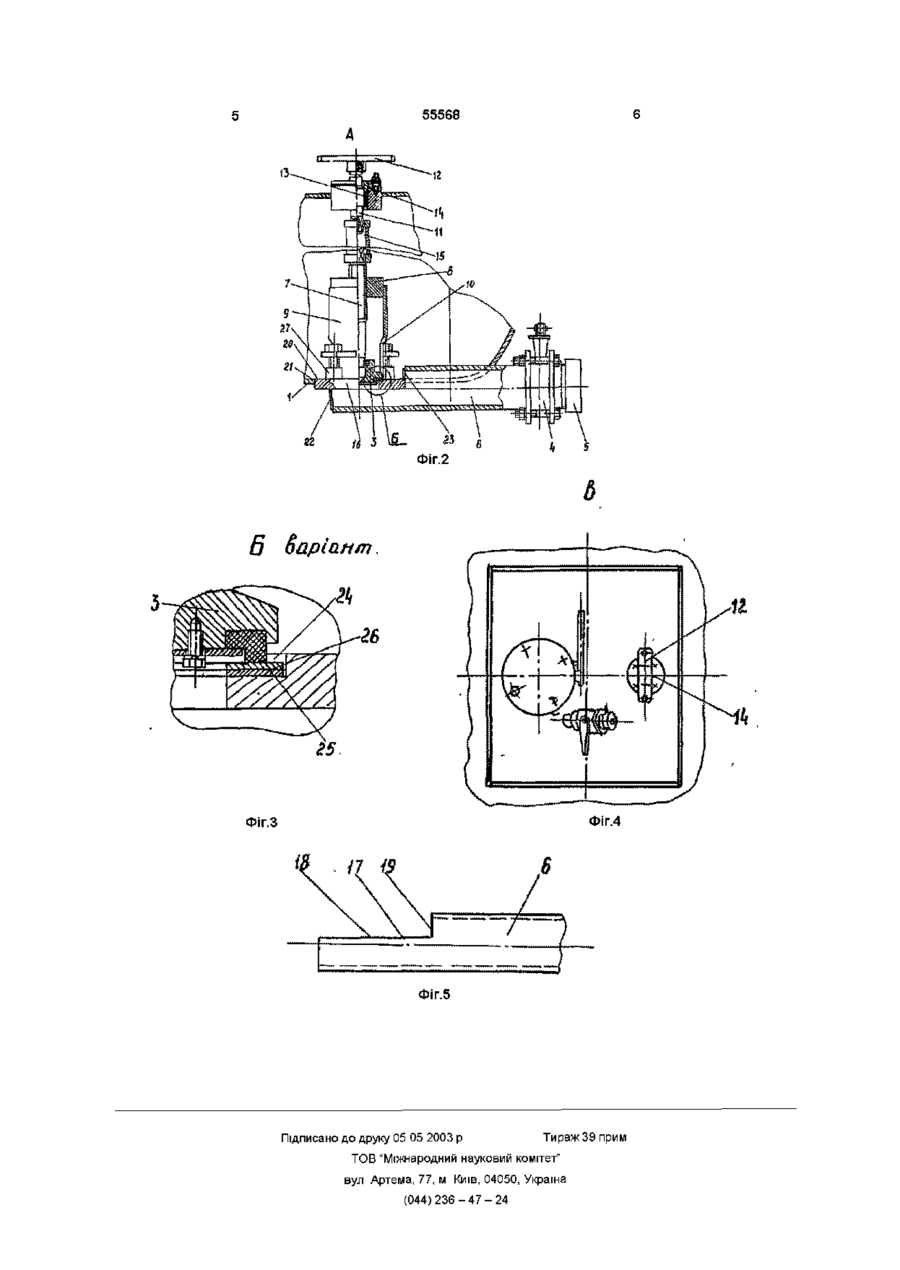

1 Котел контейнера-цистерни, який містить корпус і зливальний пристрій, що включає зливальний клапан, сідло зливального клапана і розвантажувальний патрубок, орієнтований уздовж корпусу котла і частково утоплений у нижній СТІНЦІ торцевого боку корпусу щодо поперечного переріза патрубка, який відрізняється тим, що на вході розвантажувального патрубка виконаний подовжньо-поперечний зріз, на подовжній частині якого встановлене сідло зливального клапана, а поперечні частини зрізу розвантажувального патрубка над сідлом зливального клапана і під ним закриті стінками 2 Котел контейнера-цистерни по п 1, який відрізняється тим, що сідло зливального клапана оснащене бонками, що закріплюють нижню частину зливального пристрою 3 Котел контейнера-цистерни по п 1, який відрізняється тим, що сідло зливального клапана виконано з виїмкою, у якій установлена прокладка, на якій розміщене кільце О Винахід належить до тари для збереження і транспортування рідких продуктів, а конкретно використовується у конструкціях контейнерівцистерн Відомий котел зі зливальним приладом, постачений запірним клапаном, розташованим у ПІДДОНІ У цьому ж ПІДДОНІ розміщена стійка з гайкою, через яку пропущена штанга керування запірним клапаном Нижня частина зливального приладу постачена вертикальними зливальними патрубками, закритими заглушкою (див а с СРСР 110663, кл 20с, 9, 1957р) Котел з таким зливальним приладом у поперечному перерізі має збільшений габаритний розмір у вертикальному напрямку і може використовуватися ж стаціонарна ємність, чи у залізничних цистернах Відомий циліндричний котел для транспортування рідини, газу чи сипучого матеріалу з розвантаженням під дією сили ваги, що містить корпус і зливальний пристрій, що включає зливальний клапан, сідло зливального клапану і розвантажувальний патрубок, орієнтований, уздовж корпусу котла і частково утоплений у нижній СТІНЦІ торцевої сторони корпусу щодо поперечного переріза патрубка (див патент СРСР 1 308 190, В61Д 88/12 від 30 04 87, опублікований у бюлетені N16,1987p) Такий котел у поперечному його перетині у вертикальному напрямку має мінімальний габаритний розмір і, мабуть, може змінюватися в контейнерах-цистернах, однак він не забезпечує установку внутрішнього запірного клапану з рукояткою обслуговування, розміщеної у верхній частині контейнера, що особливо важливо для безпеки при зливі небезпечних вантажів В основу винаходу поставлено завдання удосконалення котла контейнера-цистерни, у якому забезпечується установка внутрішнього запірного клапану з рукояткою обслуговування, що знаходиться на безпечній відстані від розвантажувального патрубка, що забезпечує безпеку розвантаження контейнера-цистерни при зливі ' Поставлене завдання вирішується тим, що у котлі контейнера-цистерни, що містить корпус і зливальний пристрій, що включає зливальний клапан, сідло зливального клапану і розвантажувальний патрубок, орієнтований уздовж корпусу котла і частково утоплений у 00 (О ю ю ю 55568 нижній СТІНЦІ торцевій сторони корпусу щодо поперечного переріза патрубка, ВІДПОВІДНО ДО винаходу на вході розвантажувального патрубка виконаний подовжньо-поперечний зріз, на подовжній частині якого встановлене сідло зливального клапану, а поперечні частини зрізу розвантажувального патрубка над сідлом зливального клапану і під ним закриті стінками У варіанті сідло зливального клапану постачене бойками, що закріплюють нижню частину зливального пристрою Крім того, сідло зливального клапану може бути виконане з виїмкою, у якій установлена прокладка, на якій розміщене кільце Причинно-наслідковий зв'язок між сукупністю істотних ознак і технічним результатом, що досягається, полягає в тім, що завдяки виконанню східчастого зрізу на вході розвантажувального патрубка з'явилася можливість установити сідло зливального клапану з розміщеної на ньому нижньою частиною зливального пристрою При цьому забезпечується установка рукоятки керування на безпечній відстані від зливального патрубка Крім того, східчастий зріз на розвантажувальному патрубку дозволяє установити сідло клапану на рівні нижньої утворюючої корпусу котла, що дозволяє зробити повний злив продукту А це, у свою чергу, забезпечує підвищення надійності, безпеки розвантаження при зливі і безпеці експлуатації котлів контейнерів-цистерн Сутність винаходу пояснюється кресленнями, Де На фіг 1 зображений загальний вид контейнера-цистерни, на фіг 2 - виносний елемент А фіг1, на фіг 3 - виносний елемент Б фіг 2, на фіг 4 - вид В на фіг 1, на фіг 5 - зріз під установку сідла на вході розвантажувального патрубка Котел контейнера-цистерни містить циліндричний корпус 1, у якому розміщений пристрій 2 із внутрішнім зливальним клапаном З, ЗОВНІШНІЙ запірний клапан 4 із заглушкою 5, розташовані на виході розвантажувального патрубка 6 Зливальний клапан 3 з'єднаний із гвинтом 7, угвинченим у дно 8 стакана 9, у якому виконані вікна 10 У верхній частині зливальний пристрій 2 містить вал 11 з рукояткою 12 керування зливальним пристроєм 2 Вал 11 ущільнений прокладками 13 за допомогою кришок 14 і з'єднаний із гвинтом 7 за допомогою штанги 15 Розвантажувальний патрубок 6 орієнтований уздовж корпусу 1 котла і частково утоплений щодо Фіг.1 свого поперечного переріза в нижній його частині Сідло 16 зливального клапану 3 встановлено в СТІНЦІ корпусу 1 на вході розвантажувального патрубка 6 у східчастому вирізі 17, що виконаний з подовжньо-поперечним зрізом, утвореному подовжньою 18 і поперечною 19 крайками При цьому глибина зрізу обрана з таким розрахунком, щоб забезпечити розташування поверхні 20 сідла 16 зливального клапану 3 на рівні нижньої утворюючий 21 корпусу 1 Торці вхідної частини розвантажувального патрубка 6 над сідлом 16 зливального клапану 3 і під ним закриті стінками 22 і 23 Форма поперечного переріза розвантажувального патрубка 6 приймається конструктивно і може бути як овальною, так і циліндричною Заготівлею для виготовлення розвантажувального патрубка 6 є трубка з розрахунковою товщиною и стінки У СІДЛІ 16 клапану 3 може бути виготовлена виїмка 24, у якій установлена прокладка 25, на якій розміщене плоске кільце 26 На кільце 26 сідає зливальний клапан З Цей варіант використовується, як правило, при виготовленні котла з низьколегованої чи вуглецевій марок сталі У цьому випадку кільце 26 повинно бути виготовлене з високолегованої сталі На СІДЛІ 16 зливального клапану 3 розміщені бонки 27 з різьбленням, до яких болтами закріплений стакан 9 зливального пристрою 2 Пристрій працює таким чином Відкриття внутрішнього зливального клапану З здійснюється обертанням рукоятки 12, з'єднаної з валом 11, зусилля передається на штангу 15, з'єднану з гвинтом 7, що, відгвинчуючись щодо нерухомого стакана 9, піднімає зливальний клапан 3 нагору, і продукт через вікна 10 у стакані 9 і зазор, що утворився, між клапаном 3 і сідлом 16 спрямовується на вихід по розвантажувальному патрубку 6 і відкритому зовнішньому запірному клапану 4 У цьому випадку заглушка 5 повинна бути знята, і до розвантажувального патрубка 6 повинна бути приєднана складська комунікація (на кресленнях не показана) При виникненні позаштатної (аварійної} ситуації, наприклад, витоку продукту в МІСЦІ приєднання комунікації до розвантажувального патрубка 6, припинення зливу виробляється оператором, що знаходиться на безпечній відстані від місця витоку і у такий спосіб виключається можливий контакт із небезпечним продуктом Оператор, знаходячись осторонь від місця витоку, має можливість закрити зливальний клапан З 55568 варіант. Фіг.4 Фіг.З Фіг.5 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
