Пристрій для контролю рівня ниток шахтного рейкового шляху

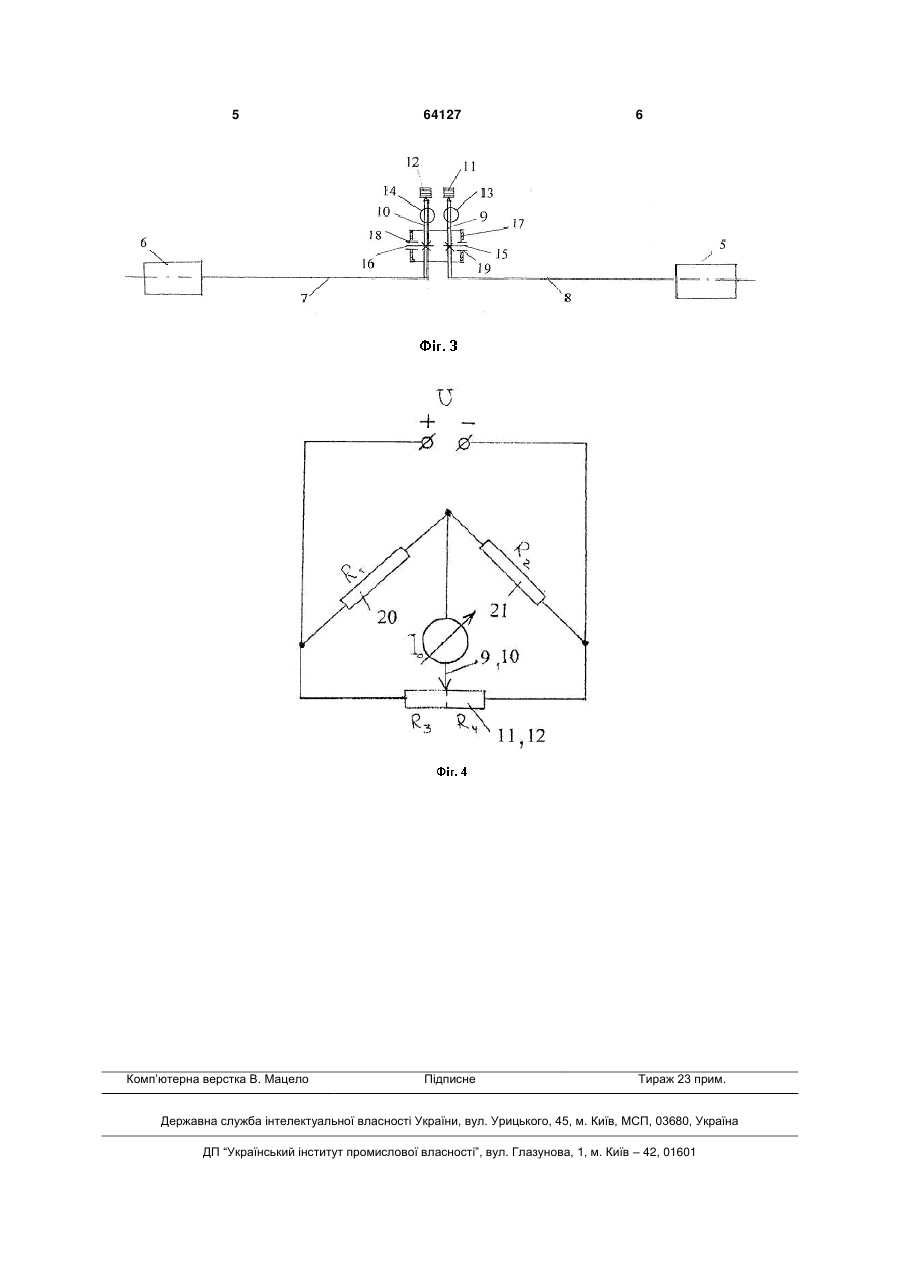

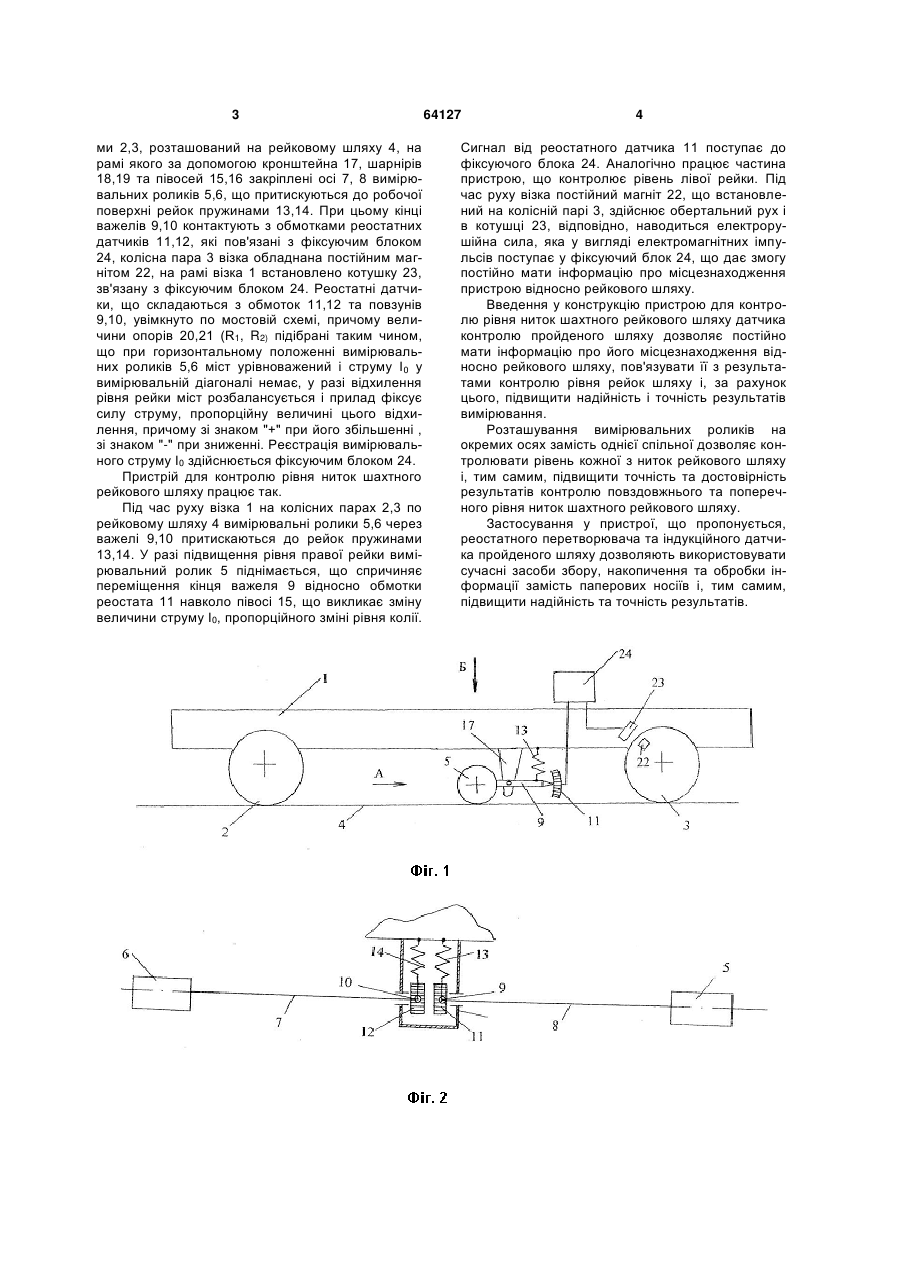

Пристрій для контролю рівня ниток шахтного рейкового шляху, що містить візок, який обладнано двома колісними парами, який відрізняється тим, що введено встановлений на одній з колісних пар датчик місцезнаходження візка, розташовані кожний на своїй осі два вимірювальні ролика з реостатними датчиками, що зв'язані з блоком фіксації, який , у свою чергу, сполучений з датчиками місцезнаходження візка. (19) (21) u201105144 (22) 22.04.2011 (24) 25.10.2011 (46) 25.10.2011, Бюл.№ 20, 2011 р. (72) ДЕНИЩЕНКО ОЛЕКСАНДР ВАЛЕРІЙОВИЧ, НОВОСЕЛЬЦЕВ ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ШИПУНОВ СЕРГІЙ ОЛЕКСАНДРОВИЧ (73) ДЕРЖАВНИЙ ВИЩИЙ НАВЧАЛЬНИЙ ЗАКЛАД "НАЦІОНАЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ" 3 ми 2,3, розташований на рейковому шляху 4, на рамі якого за допомогою кронштейна 17, шарнірів 18,19 та півосей 15,16 закріплені осі 7, 8 вимірювальних роликів 5,6, що притискуються до робочої поверхні рейок пружинами 13,14. При цьому кінці важелів 9,10 контактують з обмотками реостатних датчиків 11,12, які пов'язані з фіксуючим блоком 24, колісна пара 3 візка обладнана постійним магнітом 22, на рамі візка 1 встановлено котушку 23, зв'язану з фіксуючим блоком 24. Реостатні датчики, що складаються з обмоток 11,12 та повзунів 9,10, увімкнуто по мостовій схемі, причому величини опорів 20,21 (R1, R2) підібрані таким чином, що при горизонтальному положенні вимірювальних роликів 5,6 міст урівноважений і струму І0 у вимірювальній діагоналі немає, у разі відхилення рівня рейки міст розбалансується і прилад фіксує силу струму, пропорційну величині цього відхилення, причому зі знаком "+" при його збільшенні , зі знаком "-" при зниженні. Реєстрація вимірювального струму І0 здійснюється фіксуючим блоком 24. Пристрій для контролю рівня ниток шахтного рейкового шляху працює так. Під час руху візка 1 на колісних парах 2,3 по рейковому шляху 4 вимірювальні ролики 5,6 через важелі 9,10 притискаються до рейок пружинами 13,14. У разі підвищення рівня правої рейки вимірювальний ролик 5 піднімається, що спричиняє переміщення кінця важеля 9 відносно обмотки реостата 11 навколо півосі 15, що викликає зміну величини струму І0, пропорційного зміні рівня колії. 64127 4 Сигнал від реостатного датчика 11 поступає до фіксуючого блока 24. Аналогічно працює частина пристрою, що контролює рівень лівої рейки. Під час руху візка постійний магніт 22, що встановлений на колісній парі 3, здійснює обертальний рух і в котушці 23, відповідно, наводиться електрорушійна сила, яка у вигляді електромагнітних імпульсів поступає у фіксуючий блок 24, що дає змогу постійно мати інформацію про місцезнаходження пристрою відносно рейкового шляху. Введення у конструкцію пристрою для контролю рівня ниток шахтного рейкового шляху датчика контролю пройденого шляху дозволяє постійно мати інформацію про його місцезнаходження відносно рейкового шляху, пов'язувати її з результатами контролю рівня рейок шляху і, за рахунок цього, підвищити надійність і точність результатів вимірювання. Розташування вимірювальних роликів на окремих осях замість однієї спільної дозволяє контролювати рівень кожної з ниток рейкового шляху і, тим самим, підвищити точність та достовірність результатів контролю повздовжнього та поперечного рівня ниток шахтного рейкового шляху. Застосування у пристрої, що пропонується, реостатного перетворювача та індукційного датчика пройденого шляху дозволяють використовувати сучасні засоби збору, накопичення та обробки інформації замість паперових носіїв і, тим самим, підвищити надійність та точність результатів. 5 Комп’ютерна верстка В. Мацело 64127 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
