Сонячний водонагрівач

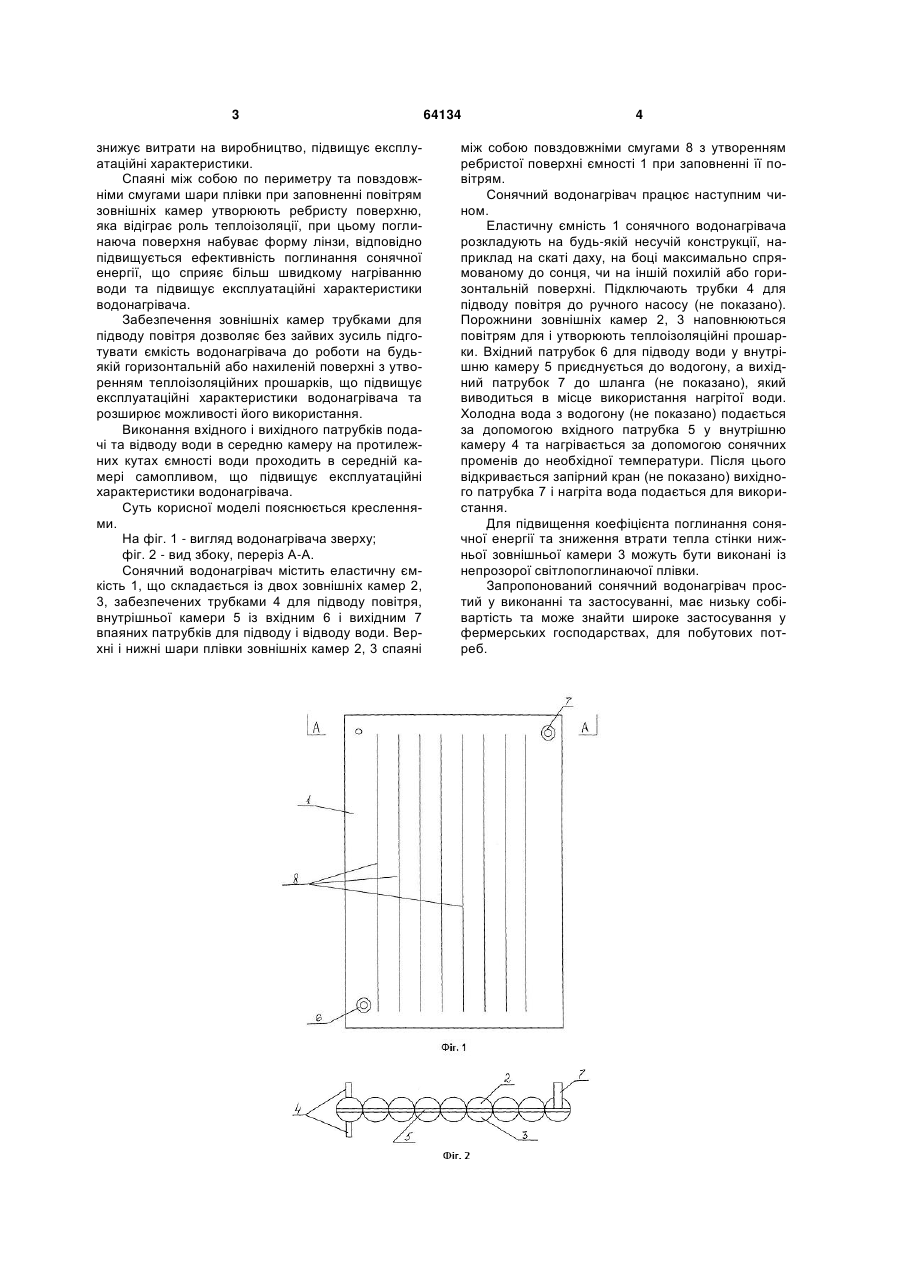

Сонячний водонагрівач, що містить еластичну ємність із полімерної плівки, який відрізняється 3 знижує витрати на виробництво, підвищує експлуатаційні характеристики. Спаяні між собою по периметру та повздовжніми смугами шари плівки при заповненні повітрям зовнішніх камер утворюють ребристу поверхню, яка відіграє роль теплоізоляції, при цьому поглинаюча поверхня набуває форму лінзи, відповідно підвищується ефективність поглинання сонячної енергії, що сприяє більш швидкому нагріванню води та підвищує експлуатаційні характеристики водонагрівача. Забезпечення зовнішніх камер трубками для підводу повітря дозволяє без зайвих зусиль підготувати ємкість водонагрівача до роботи на будьякій горизонтальній або нахиленій поверхні з утворенням теплоізоляційних прошарків, що підвищує експлуатаційні характеристики водонагрівача та розширює можливості його використання. Виконання вхідного і вихідного патрубків подачі та відводу води в середню камеру на протилежних кутах ємності води проходить в середній камері самопливом, що підвищує експлуатаційні характеристики водонагрівача. Суть корисної моделі пояснюється кресленнями. На фіг. 1 - вигляд водонагрівача зверху; фіг. 2 - вид збоку, переріз А-А. Сонячний водонагрівач містить еластичну ємкість 1, що складається із двох зовнішніх камер 2, 3, забезпечених трубками 4 для підводу повітря, внутрішньої камери 5 із вхідним 6 і вихідним 7 впаяних патрубків для підводу і відводу води. Верхні і нижні шари плівки зовнішніх камер 2, 3 спаяні 64134 4 між собою повздовжніми смугами 8 з утворенням ребристої поверхні ємності 1 при заповненні її повітрям. Сонячний водонагрівач працює наступним чином. Еластичну ємність 1 сонячного водонагрівача розкладують на будь-якій несучій конструкції, наприклад на скаті даху, на боці максимально спрямованому до сонця, чи на іншій похилій або горизонтальній поверхні. Підключають трубки 4 для підводу повітря до ручного насосу (не показано). Порожнини зовнішніх камер 2, 3 наповнюються повітрям для і утворюють теплоізоляційні прошарки. Вхідний патрубок 6 для підводу води у внутрішню камеру 5 приєднується до водогону, а вихідний патрубок 7 до шланга (не показано), який виводиться в місце використання нагрітої води. Холодна вода з водогону (не показано) подається за допомогою вхідного патрубка 5 у внутрішню камеру 4 та нагрівається за допомогою сонячних променів до необхідної температури. Після цього відкривається запірний кран (не показано) вихідного патрубка 7 і нагріта вода подається для використання. Для підвищення коефіцієнта поглинання сонячної енергії та зниження втрати тепла стінки нижньої зовнішньої камери 3 можуть бути виконані із непрозорої світлопоглинаючої плівки. Запропонований сонячний водонагрівач простий у виконанні та застосуванні, має низьку собівартість та може знайти широке застосування у фермерських господарствах, для побутових потреб. 5 Комп’ютерна верстка Л. Купенко 64134 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
