Плуг-підгортальник

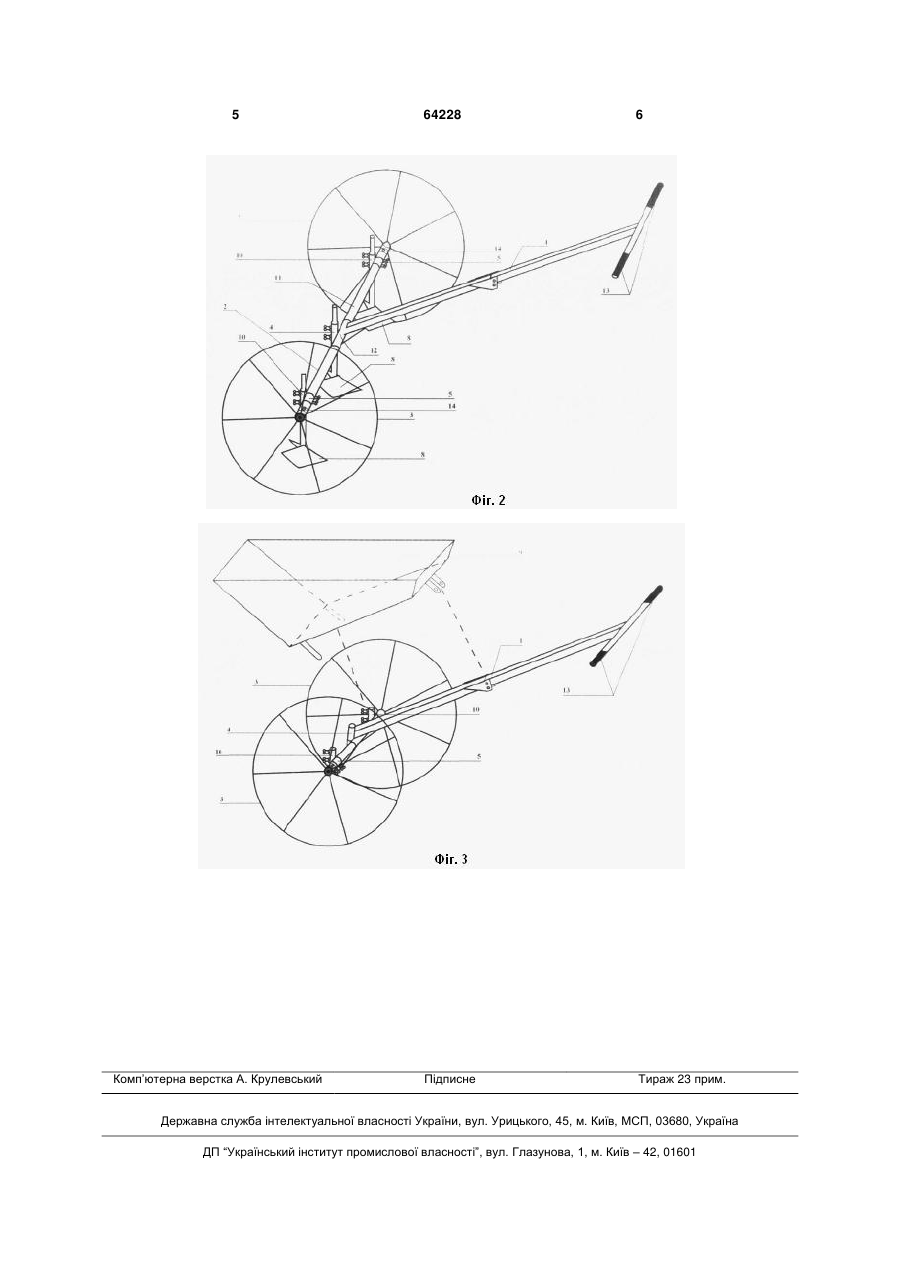

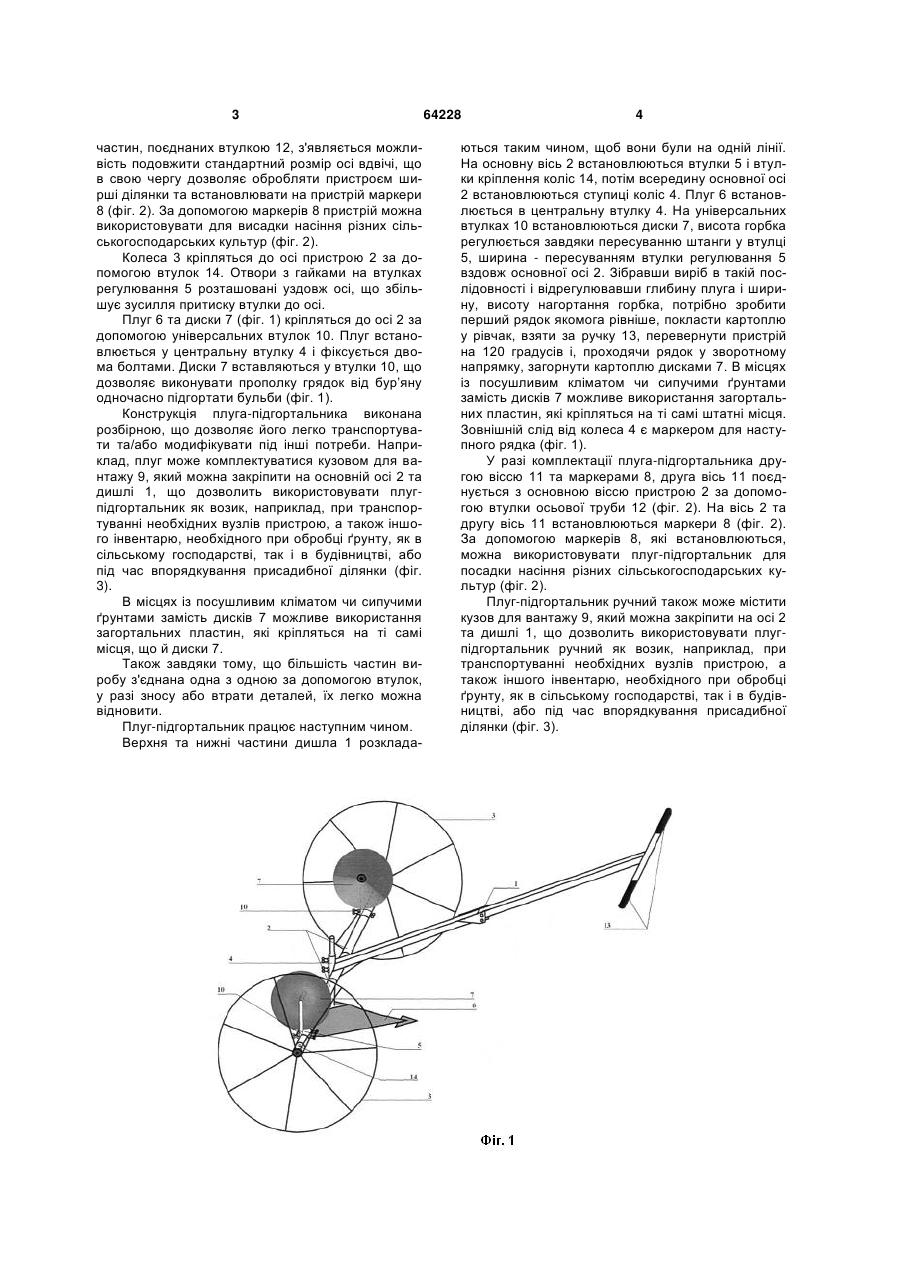

Плуг-підгортальник, що містить дишло, колеса, який відрізняється тим, що містить одну вісь 3 частин, поєднаних втулкою 12, з'являється можливість подовжити стандартний розмір осі вдвічі, що в свою чергу дозволяє обробляти пристроєм ширші ділянки та встановлювати на пристрій маркери 8 (фіг. 2). За допомогою маркерів 8 пристрій можна використовувати для висадки насіння різних сільськогосподарських культур (фіг. 2). Колеса 3 кріпляться до осі пристрою 2 за допомогою втулок 14. Отвори з гайками на втулках регулювання 5 розташовані уздовж осі, що збільшує зусилля притиску втулки до осі. Плуг 6 та диски 7 (фіг. 1) кріпляться до осі 2 за допомогою універсальних втулок 10. Плуг встановлюється у центральну втулку 4 і фіксується двома болтами. Диски 7 вставляються у втулки 10, що дозволяє виконувати прополку грядок від бур’яну одночасно підгортати бульби (фіг. 1). Конструкція плуга-підгортальника виконана розбірною, що дозволяє його легко транспортувати та/або модифікувати під інші потреби. Наприклад, плуг може комплектуватися кузовом для вантажу 9, який можна закріпити на основній осі 2 та дишлі 1, що дозволить використовувати плугпідгортальник як возик, наприклад, при транспортуванні необхідних вузлів пристрою, а також іншого інвентарю, необхідного при обробці ґрунту, як в сільському господарстві, так і в будівництві, або під час впорядкування присадибної ділянки (фіг. 3). В місцях із посушливим кліматом чи сипучими ґрунтами замість дисків 7 можливе використання загортальних пластин, які кріпляться на ті самі місця, що й диски 7. Також завдяки тому, що більшість частин виробу з'єднана одна з одною за допомогою втулок, у разі зносу або втрати деталей, їх легко можна відновити. Плуг-підгортальник працює наступним чином. Верхня та нижні частини дишла 1 розклада 64228 4 ються таким чином, щоб вони були на одній лінії. На основну вісь 2 встановлюються втулки 5 і втулки кріплення коліс 14, потім всередину основної осі 2 встановлюються ступиці коліс 4. Плуг 6 встановлюється в центральну втулку 4. На універсальних втулках 10 встановлюються диски 7, висота горбка регулюється завдяки пересуванню штанги у втулці 5, ширина - пересуванням втулки регулювання 5 вздовж основної осі 2. Зібравши виріб в такій послідовності і відрегулювавши глибину плуга і ширину, висоту нагортання горбка, потрібно зробити перший рядок якомога рівніше, покласти картоплю у рівчак, взяти за ручку 13, перевернути пристрій на 120 градусів і, проходячи рядок у зворотному напрямку, загорнути картоплю дисками 7. В місцях із посушливим кліматом чи сипучими ґрунтами замість дисків 7 можливе використання загортальних пластин, які кріпляться на ті самі штатні місця. Зовнішній слід від колеса 4 є маркером для наступного рядка (фіг. 1). У разі комплектації плуга-підгортальника другою віссю 11 та маркерами 8, друга вісь 11 поєднується з основною віссю пристрою 2 за допомогою втулки осьової труби 12 (фіг. 2). На вісь 2 та другу вісь 11 встановлюються маркери 8 (фіг. 2). За допомогою маркерів 8, які встановлюються, можна використовувати плуг-підгортальник для посадки насіння різних сільськогосподарських культур (фіг. 2). Плуг-підгортальник ручний також може містити кузов для вантажу 9, який можна закріпити на осі 2 та дишлі 1, що дозволить використовувати плугпідгортальник ручний як возик, наприклад, при транспортуванні необхідних вузлів пристрою, а також іншого інвентарю, необхідного при обробці ґрунту, як в сільському господарстві, так і в будівництві, або під час впорядкування присадибної ділянки (фіг. 3). 5 Комп’ютерна верстка А. Крулевський 64228 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
