Плуг-підгортальник ручний

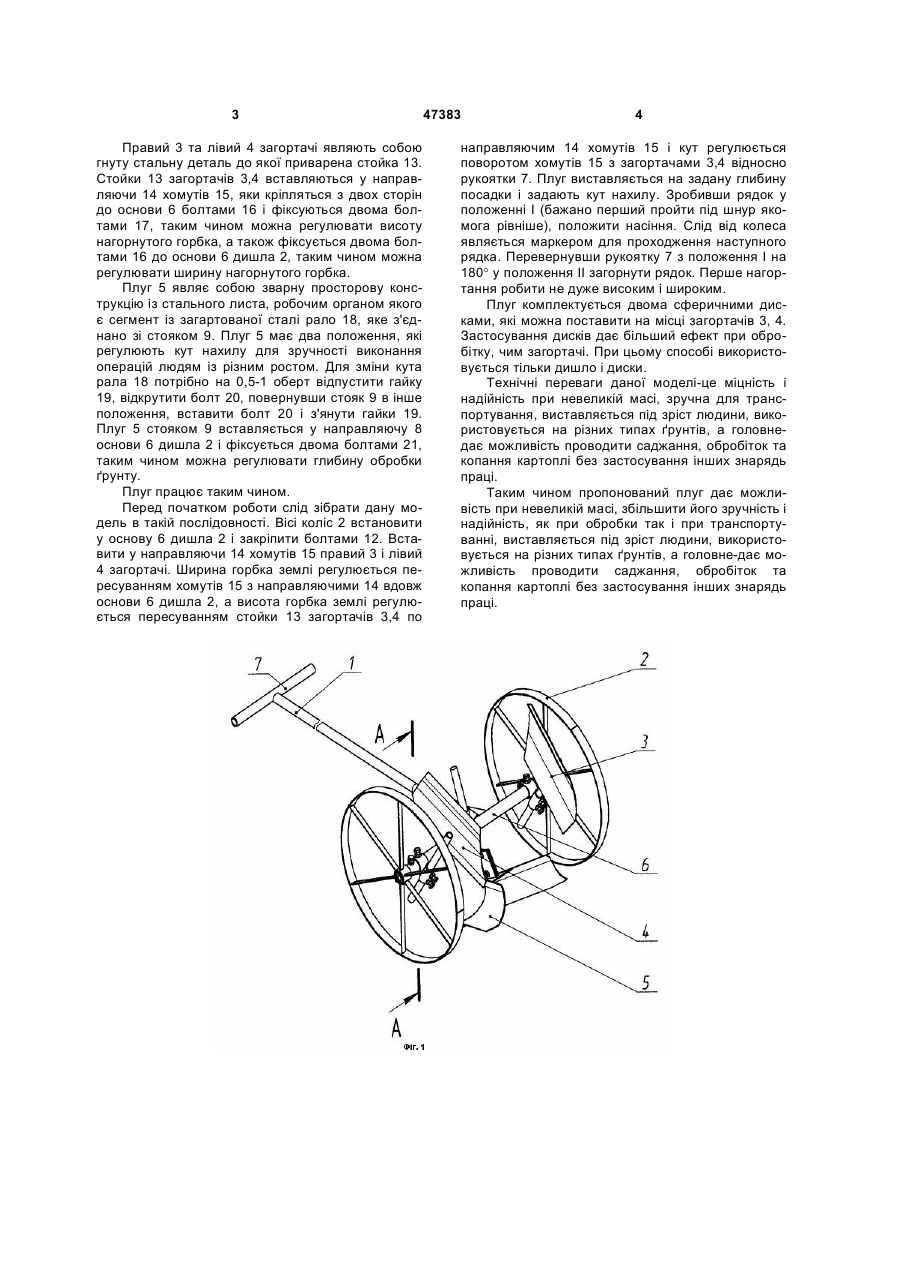

1. Плуг-підгортальник ручний, що містить дишло, яке включає рукоятку і основу, яка змонтована на опорних колесах і на якій закріплені плуг і загортачі, який відрізняється тим, що плуг і загортачі установлені на основі дишла під таким ви 3 Правий 3 та лівий 4 загортачі являють собою гнуту стальну деталь до якої приварена стойка 13. Стойки 13 загортачів 3,4 вставляються у направляючи 14 хомутів 15, яки кріпляться з двох сторін до основи 6 болтами 16 і фіксуються двома болтами 17, таким чином можна регулювати висоту нагорнутого горбка, а також фіксується двома болтами 16 до основи 6 дишла 2, таким чином можна регулювати ширину нагорнутого горбка. Плуг 5 являє собою зварну просторову конструкцію із стального листа, робочим органом якого є сегмент із загартованої сталі рало 18, яке з'єднано зі стояком 9. Плуг 5 має два положення, які регулюють кут нахилу для зручності виконання операцій людям із різним ростом. Для зміни кута рала 18 потрібно на 0,5-1 оберт відпустити гайку 19, відкрутити болт 20, повернувши стояк 9 в інше положення, вставити болт 20 і з'янути гайки 19. Плуг 5 стояком 9 вставляється у направляючу 8 основи 6 дишла 2 і фіксується двома болтами 21, таким чином можна регулювати глибину обробки ґрунту. Плуг працює таким чином. Перед початком роботи слід зібрати дану модель в такій послідовності. Вісі коліс 2 встановити у основу 6 дишла 2 і закріпити болтами 12. Вставити у направляючи 14 хомутів 15 правий 3 і лівий 4 загортачі. Ширина горбка землі регулюється пересуванням хомутів 15 з направляючими 14 вдовж основи 6 дишла 2, а висота горбка землі регулюється пересуванням стойки 13 загортачів 3,4 по 47383 4 направляючим 14 хомутів 15 і кут регулюється поворотом хомутів 15 з загортачами 3,4 відносно рукоятки 7. Плуг виставляється на задану глибину посадки і задають кут нахилу. Зробивши рядок у положенні І (бажано перший пройти під шнур якомога рівніше), положити насіння. Слід від колеса являється маркером для проходження наступного рядка. Перевернувши рукоятку 7 з положення І на 180° у положення II загорнути рядок. Перше нагортання робити не дуже високим і широким. Плуг комплектується двома сферичними дисками, які можна поставити на місці загортачів 3, 4. Застосування дисків дає більший ефект при обробітку, чим загортачі. При цьому способі використовується тільки дишло і диски. Технічні переваги даної моделі-це міцність і надійність при невеликій масі, зручна для транспортування, виставляється під зріст людини, використовується на різних типах ґрунтів, а головнедає можливість проводити саджання, обробіток та копання картоплі без застосування інших знарядь праці. Таким чином пропонований плуг дає можливість при невеликій масі, збільшити його зручність і надійність, як при обробки так і при транспортуванні, виставляється під зріст людини, використовується на різних типах ґрунтів, а головне-дає можливість проводити саджання, обробіток та копання картоплі без застосування інших знарядь праці. 5 47383 6 7 Комп’ютерна верстка А. Крижанівський 47383 8 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
