Спосіб контролю процесу очистки води від гідрооксидів заліза

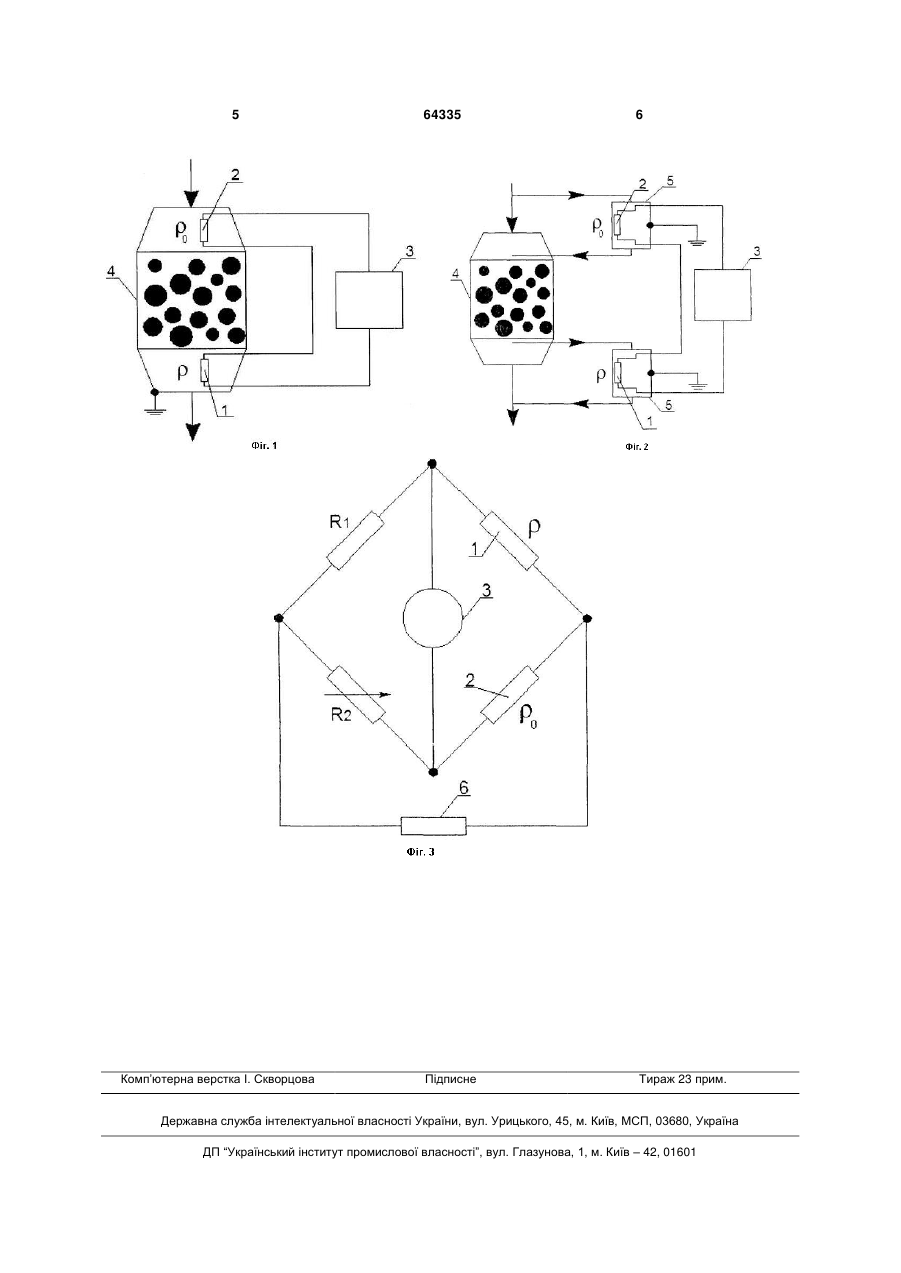

Спосіб контролю процесу очистки води від гідрооксидів заліза шляхом визначення ступеня 3 від забруднюючих гідрооксидів заліза, а крім того, трудомісткості проведення вимірювання. Поставлена задача вирішується тим, що у способі контролю процесу очистки води від гідрооксидів заліза шляхом визначення ступеня очистки за відносною зміною кількості домішок до і після очищення, ступінь очистки визначається за відносною зміною питомого опору датчиків, через простір між пластинами яких проходить вода, що очищується, датчики з'єднані між собою по схемі електричного моста Уінстона або Кольрауша, а з приладом вимірювання диференціально, при цьому корпуси фільтра і виносних датчиків визначення питомого опору фільтруючого середовища заземляють від впливу зовнішніх електростатичних полів. На фіг. 1 приведено принципове з'єднання двох однакових вимірювальних датчиків 1 і 2 у корпусі фільтра з приладом контролю забруднення 3 фільтра-осаджувача 4:1.   0 ,   100% ; 2.    0 ,   0% . На фіг. 2 приведено принципове з'єднання двох однакових вимірювальних датчиків питомого опору 1 і 2 зовні корпуса фільтра з приладом контролю забруднення 3 фільтра-осаджувача 4:1.   0 ,   100% ; 2.   0 ,   0% . На фіг. 3 приведена принципова електрична схема моста Уінстона або Кольрауша для контролю фізико-механічного очищення середовища: 1датчик питомого опору р після фільтруючого матеріалу; 2 - датчик питомого опору  0 перед фільтруючим матеріалом; R1 і R2 - активні постійний і змінний опори; 3 - вимірювальний прилад визначення ефективності фізико-механічної очистки середовища  ; 6 - генератор змінної напруги живлення моста або джерело постійного струму. Суть способу полягає в тому, що контроль процесу очистки води від гідрооксидів заліза здійснюють за методом диференціального з'єднання датчиків питомого опору із вимірювальним приладом моста Уінстона або Кольрауша, коли ступінь очистки фільтра-осаджувача  залежить від питомого опору р середовища, що очищується:   R  S/ l , 64335 4 де: R - опір середовища, Ом; S - площа одні2 єї зовнішньої поверхні датчика, м ;1 - відстань між електродами датчика, м. Тоді:   (  0 / )  100% . Спосіб здійснюється наступним чином. В першому варіанті два однакових датчики питомого опору 1 і 2 вмонтовані безпосередньо в корпус фільтра до і після фільтруючого матеріалу (фіг. 1), а в другому - знаходяться у виносних касетах 5 ззовні фільтра і води, яка піддається очищенню (фіг. 2) та сполучені із приладом контролю 3 моста Уінстона або Кольрауша та генератором змінної напруги живлення моста Кольрауша чи джерела постійного струму моста Уінстона 4 (фіг. 3). На фіг. 3 приведено схему диференціального з'єднання однакових електровимірювальних датчиків 1 і 2 питомого опору  і  0 між собою у мості і вимірювальним приладом 3 ВП. Максимальне розбалансування моста Уінстона або Кольрауша відповідає найбільшому значенню  , а збалансованість моста - нульовому значенню  , тобто ефективність очистки води дорівнює нулю. Використання запропонованого способу дозволяє з високою точністю і безпосередньо визначати ступінь фізико-механічного очищення води від мікродисперсних залізистих домішок із свердловин видобування підземних артезіанських вод в процесі приготування кондиційної питної води. Таким чином, запропонований спосіб контролю очистки води від гідрооксидів заліза дозволяє визначати ефективність роботи фільтрівосаджувачів в автоматичному режимі і може бути використаний на станціях знезалізнення міських та обласних водоканалів. Джерела інформації: 1. ГОСТ 2874-82. Вода питьевая. Гигиенические требования и контроль за качеством. 2. Орлов В.О. Знезалізнення підземних вод спрощеною аерацією та фільтруванням. - Рівне: НУВГТІ, 2008.-158 с., С.31-36. 3. Сандуляк А.В. Очистка жидкостей в магнитном иоле. - Львов: Высшая школа. Издательство при Львовском університети, 1984.-167 с., С. 1214. 4. Зачек І.Р., Ільчук Г.А. Фізика і будівництво. Львів: Афіша, 2008.-330 с., С.202-204. 5 Комп’ютерна верстка І. Скворцова 64335 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
