Формула / Реферат

Очисник вороху коренеплодів, який містить подавальний транспортер, над робочою гілкою якого розміщено гвинт, який виконано в вигляді пустотілого гвинтового циліндра, встановленого консольно на опорі, за яким встановлена пара приводних циліндричних відминальних вальців, а в порожнині гвинта змонтовано очисний вал, на трубі якого по гвинтовій лінії закріплено пружні очисні елементи та який встановлений консольно на опорі, яка розміщена протилежно опорі гвинта, а напрямок руху гвинта та вала зустрічний, який відрізняється тим, що гвинт і очисний вал встановлені ексцентрично своїм осям обертання в протифазі один до одного.

Текст

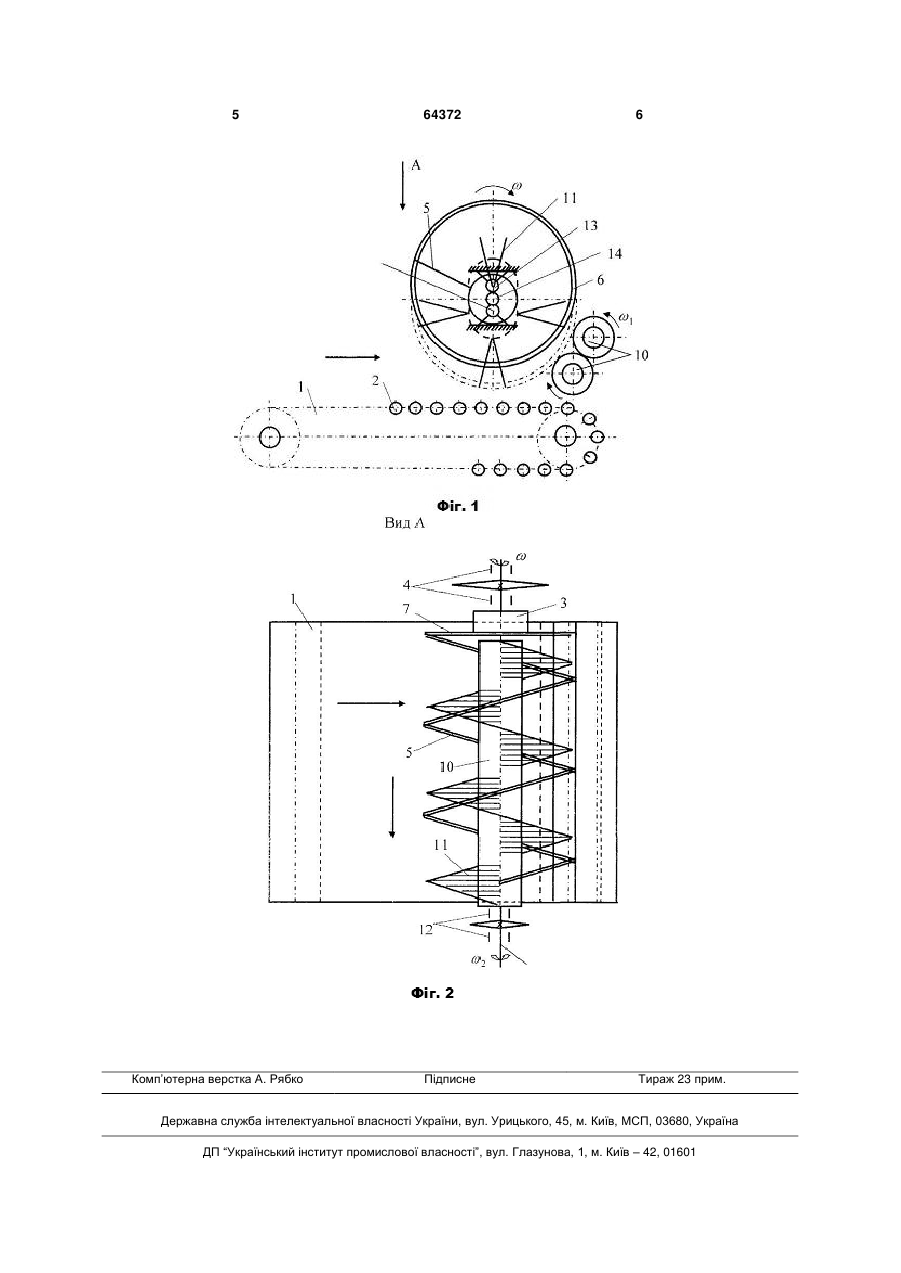

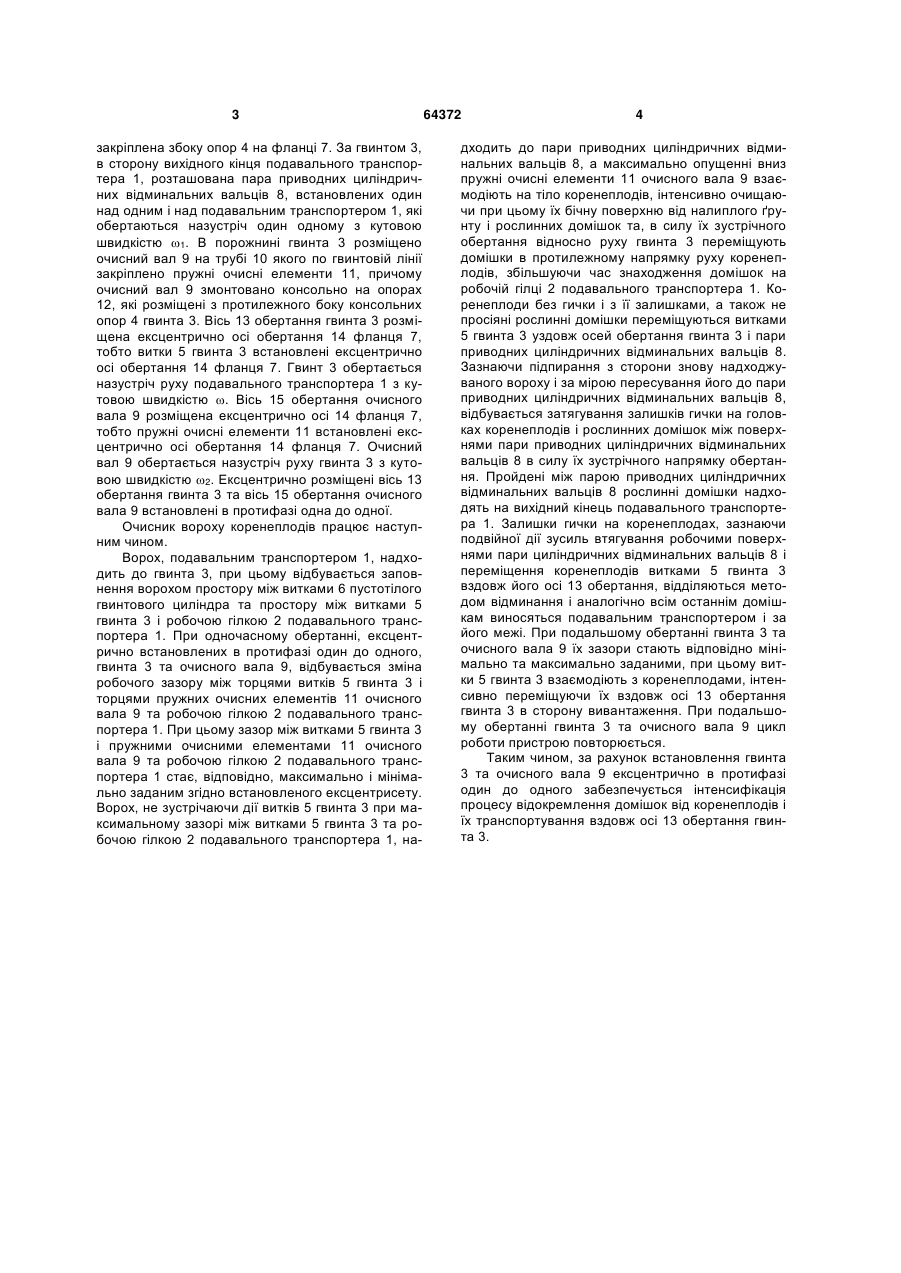

Очисник вороху коренеплодів, який містить подавальний транспортер, над робочою гілкою 3 закріплена збоку опор 4 на фланці 7. За гвинтом 3, в сторону вихідного кінця подавального транспортера 1, розташована пара приводних циліндричних відминальних вальців 8, встановлених один над одним і над подавальним транспортером 1, які обертаються назустріч один одному з кутовою швидкістю 1. В порожнині гвинта 3 розміщено очисний вал 9 на трубі 10 якого по гвинтовій лінії закріплено пружні очисні елементи 11, причому очисний вал 9 змонтовано консольно на опорах 12, які розміщені з протилежного боку консольних опор 4 гвинта 3. Вісь 13 обертання гвинта 3 розміщена ексцентрично осі обертання 14 фланця 7, тобто витки 5 гвинта 3 встановлені ексцентрично осі обертання 14 фланця 7. Гвинт 3 обертається назустріч руху подавального транспортера 1 з кутовою швидкістю . Вісь 15 обертання очисного вала 9 розміщена ексцентрично осі 14 фланця 7, тобто пружні очисні елементи 11 встановлені ексцентрично осі обертання 14 фланця 7. Очисний вал 9 обертається назустріч руху гвинта 3 з кутовою швидкістю 2. Ексцентрично розміщені вісь 13 обертання гвинта 3 та вісь 15 обертання очисного вала 9 встановлені в протифазі одна до одної. Очисник вороху коренеплодів працює наступним чином. Ворох, подавальним транспортером 1, надходить до гвинта 3, при цьому відбувається заповнення ворохом простору між витками 6 пустотілого гвинтового циліндра та простору між витками 5 гвинта 3 і робочою гілкою 2 подавального транспортера 1. При одночасному обертанні, ексцентрично встановлених в протифазі один до одного, гвинта 3 та очисного вала 9, відбувається зміна робочого зазору між торцями витків 5 гвинта 3 і торцями пружних очисних елементів 11 очисного вала 9 та робочою гілкою 2 подавального транспортера 1. При цьому зазор між витками 5 гвинта 3 і пружними очисними елементами 11 очисного вала 9 та робочою гілкою 2 подавального транспортера 1 стає, відповідно, максимально і мінімально заданим згідно встановленого ексцентрисету. Ворох, не зустрічаючи дії витків 5 гвинта 3 при максимальному зазорі між витками 5 гвинта 3 та робочою гілкою 2 подавального транспортера 1, на 64372 4 дходить до пари приводних циліндричних відминальних вальців 8, а максимально опущенні вниз пружні очисні елементи 11 очисного вала 9 взаємодіють на тіло коренеплодів, інтенсивно очищаючи при цьому їх бічну поверхню від налиплого ґрунту і рослинних домішок та, в силу їх зустрічного обертання відносно руху гвинта 3 переміщують домішки в протилежному напрямку руху коренеплодів, збільшуючи час знаходження домішок на робочій гілці 2 подавального транспортера 1. Коренеплоди без гички і з її залишками, а також не просіяні рослинні домішки переміщуються витками 5 гвинта 3 уздовж осей обертання гвинта 3 і пари приводних циліндричних відминальних вальців 8. Зазнаючи підпирання з сторони знову надходжуваного вороху і за мірою пересування його до пари приводних циліндричних відминальних вальців 8, відбувається затягування залишків гички на головках коренеплодів і рослинних домішок між поверхнями пари приводних циліндричних відминальних вальців 8 в силу їх зустрічного напрямку обертання. Пройдені між парою приводних циліндричних відминальних вальців 8 рослинні домішки надходять на вихідний кінець подавального транспортера 1. Залишки гички на коренеплодах, зазнаючи подвійної дії зусиль втягування робочими поверхнями пари циліндричних відминальних вальців 8 і переміщення коренеплодів витками 5 гвинта 3 вздовж його осі 13 обертання, відділяються методом відминання і аналогічно всім останнім домішкам виносяться подавальним транспортером і за його межі. При подальшому обертанні гвинта 3 та очисного вала 9 їх зазори стають відповідно мінімально та максимально заданими, при цьому витки 5 гвинта 3 взаємодіють з коренеплодами, інтенсивно переміщуючи їх вздовж осі 13 обертання гвинта 3 в сторону вивантаження. При подальшому обертанні гвинта 3 та очисного вала 9 цикл роботи пристрою повторюється. Таким чином, за рахунок встановлення гвинта 3 та очисного вала 9 ексцентрично в протифазі один до одного забезпечується інтенсифікація процесу відокремлення домішок від коренеплодів і їх транспортування вздовж осі 13 обертання гвинта 3. 5 Комп’ютерна верстка А. Рябко 64372 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cleaner of pile of roots

Автори англійською

Baranovskyi Viktor Mykolaiovych, Pidhurskyi Mykola Ivanovych, Pankiv Mariia Romanivna, Dubchak Natalia Andriivna, Pankiv Vitalii Romanovych

Назва патенту російською

Очиститель вороха корнеплодов

Автори російською

Барановский Виктор Николаевич, Подгурский Николай Иванович, Панькив Мария Романовна, Дубчак Наталья Андреевна, Панькив Виталий Романович

МПК / Мітки

МПК: A01D 33/08
