Устаткування для утилізації розчинів хімічного нікелювання, що компонується з трьох ємностей, розташованих одна над одною і поєднаних патрубками з кранами, при цьому в верхній ємності-реакторі розташовані знімні сітчасті корзини з залізною стружкою для висадження нікелю, в нижній ємності знаходиться сорбційний фільтр, яке відрізняється тим, що в середній ємності розташовано біофільтр зі штамами бактерій Aeromonas dechromatica КС-11а, Pseudomonas spp., Desulfovibrio desulfuricans, Micrococcus, Mycobacterium spp., що акумулюють метали (нікель, залізо та ін.) від води, а також утилізують широкий спектр органічних забруднень.

Текст

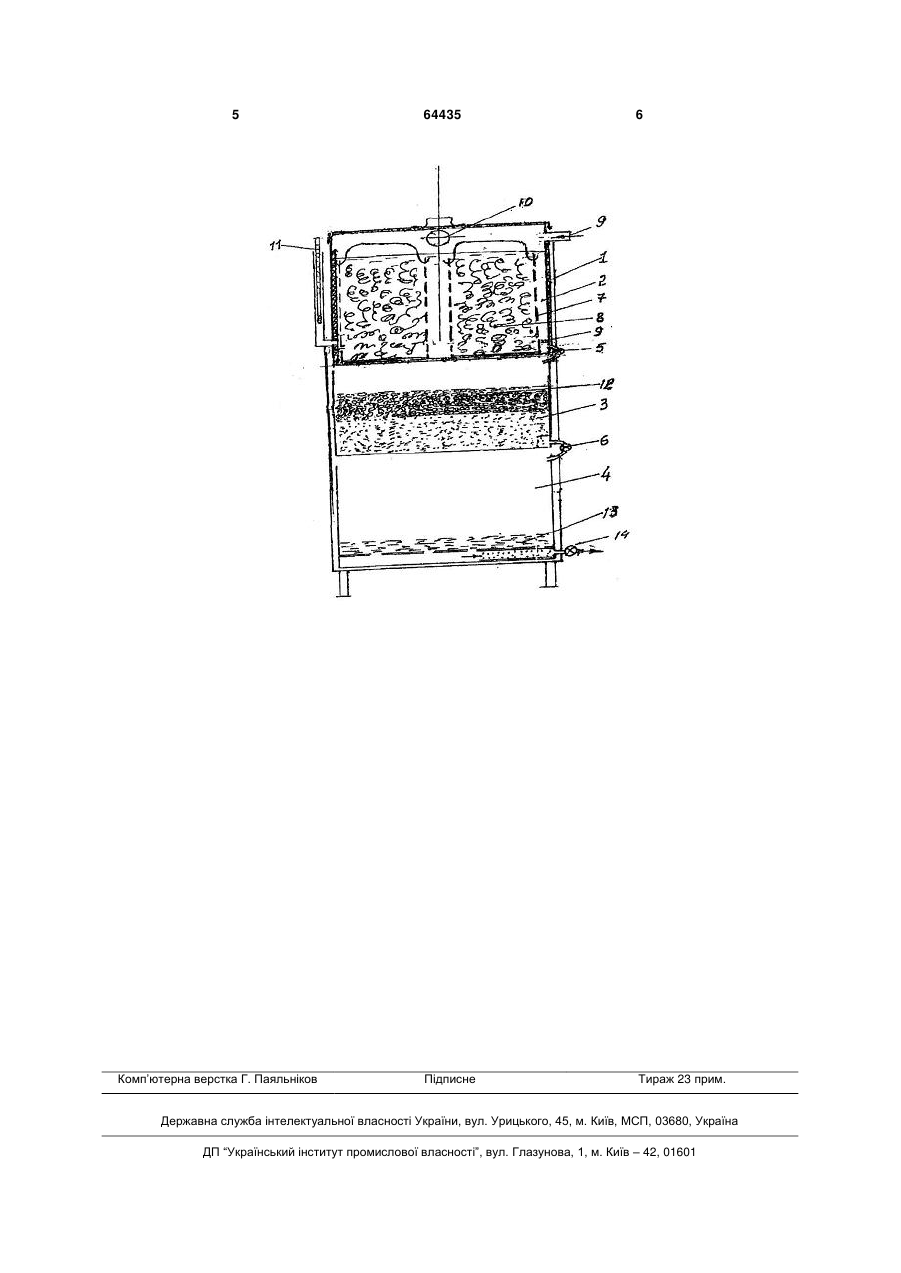

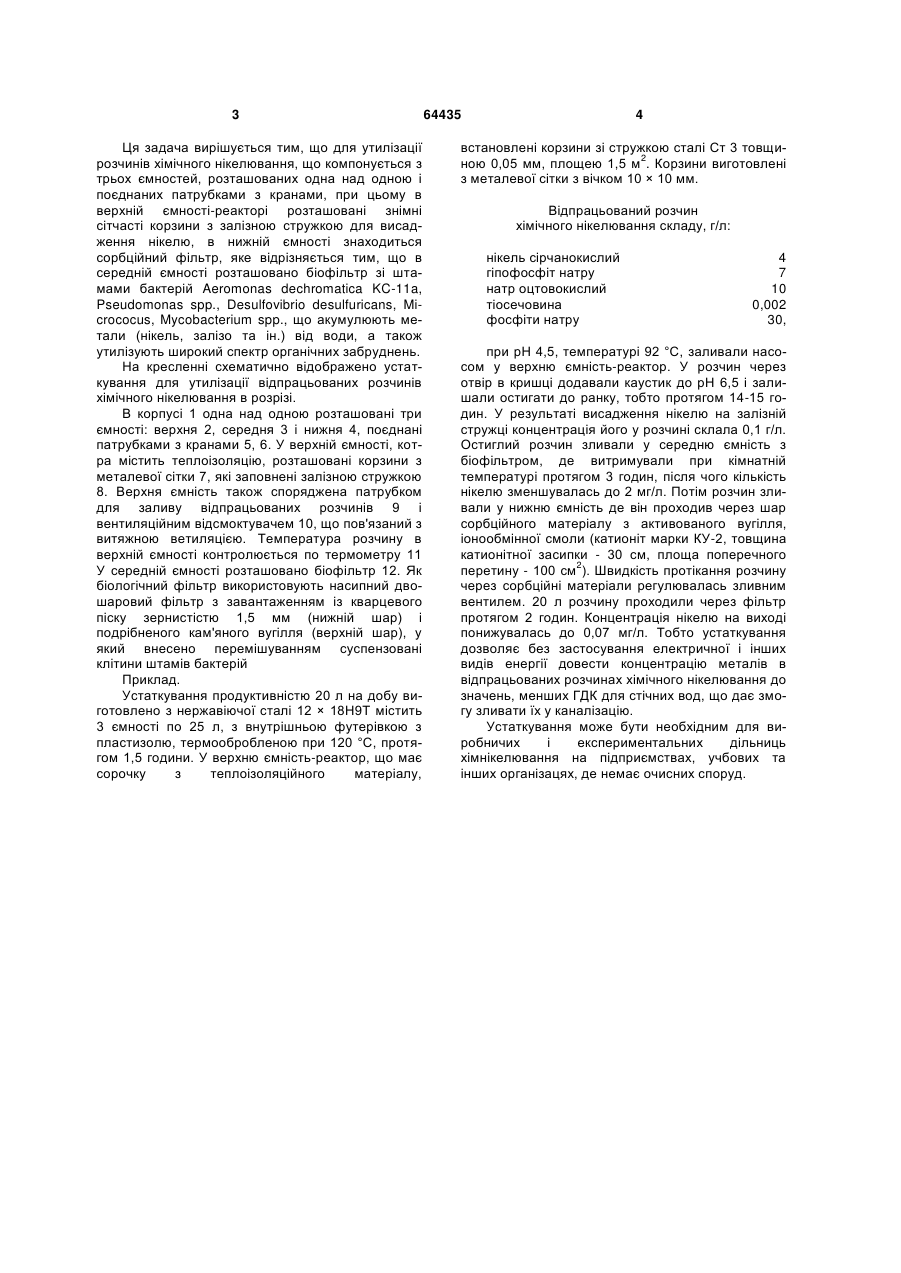

Устаткування для утилізації розчинів хімічного нікелювання, що компонується з трьох ємностей, 3 Ця задача вирішується тим, що для утилізації розчинів хімічного нікелювання, що компонується з трьох ємностей, розташованих одна над одною і поєднаних патрубками з кранами, при цьому в верхній ємності-реакторі розташовані знімні сітчасті корзини з залізною стружкою для висадження нікелю, в нижній ємності знаходиться сорбційний фільтр, яке відрізняється тим, що в середній ємності розташовано біофільтр зі штамами бактерій Aeromonas dechromatica KC-11a, Pseudomonas spp., Desulfovibrio desulfuricans, Micrococus, Mycobacterium spp., що акумулюють метали (нікель, залізо та ін.) від води, а також утилізують широкий спектр органічних забруднень. На кресленні схематично відображено устаткування для утилізації відпрацьованих розчинів хімічного нікелювання в розрізі. В корпусі 1 одна над одною розташовані три ємності: верхня 2, середня 3 i нижня 4, поєднані патрубками з кранами 5, 6. У верхній ємності, котра містить теплоізоляцію, розташовані корзини з металевої сітки 7, які заповнені залізною стружкою 8. Верхня ємність також споряджена патрубком для заливу відпрацьованих розчинів 9 і вентиляційним відсмоктувачем 10, що пов'язаний з витяжною ветиляцією. Температура розчину в верхній ємності контролюється по термометру 11 У середній ємності розташовано біофільтр 12. Як біологічний фільтр використовують насипний двошаровий фільтр з завантаженням із кварцевого піску зернистістю 1,5 мм (нижній шар) і подрібненого кам'яного вугілля (верхній шар), у який внесено перемішуванням суспензовані клітини штамів бактерій Приклад. Устаткування продуктивністю 20 л на добу виготовлено з нержавіючої сталі 12 × 18Н9Т містить 3 ємності по 25 л, з внутрішньою футерівкою з пластизолю, термообробленою при 120 °C, протягом 1,5 години. У верхню ємність-реактор, що має сорочку з теплоізоляційного матеріалу, 64435 4 встановлені корзини зі стружкою сталі Ст 3 товщи2 ною 0,05 мм, площею 1,5 м . Корзини виготовлені з металевої сітки з вічком 10 × 10 мм. Відпрацьований розчин хімічного нікелювання складу, г/л: нікель сірчанокислий гіпофосфіт натру натр оцтовокислий тіосечовина фосфіти натру 4 7 10 0,002 30, при рН 4,5, температурі 92 °C, заливали насосом у верхню ємність-реактор. У розчин через отвір в кришці додавали каустик до рН 6,5 і залишали остигати до ранку, тобто протягом 14-15 годин. У результаті висадження нікелю на залізній стружці концентрація його у розчині склала 0,1 г/л. Остиглий розчин зливали у середню ємність з біофільтром, де витримували при кімнатній температурі протягом 3 годин, після чого кількість нікелю зменшувалась до 2 мг/л. Потім розчин зливали у нижню ємність де він проходив через шар сорбційного матеріалу з активованого вугілля, іонообмінної смоли (катионіт марки КУ-2, товщина катионітної засипки - 30 см, площа поперечного 2 перетину - 100 см ). Швидкість протікання розчину через сорбційні матеріали регулювалась зливним вентилем. 20 л розчину проходили через фільтр протягом 2 годин. Концентрація нікелю на виході понижувалась до 0,07 мг/л. Тобто устаткування дозволяє без застосування електричної і інших видів енергії довести концентрацію металів в відпрацьованих розчинах хімічного нікелювання до значень, менших ГДК для стічних вод, що дає змогу зливати їх у каналізацію. Устаткування може бути необхідним для виробничих і експериментальних дільниць хімнікелювання на підприємствах, учбових та інших організацях, де немає очисних споруд. 5 Комп’ютерна верстка Г. Паяльніков 64435 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Plant for utilization of solutions of chemical nickeling

Автори англійською

Menchuk Vasyl Vasyliovych, Baranov Oleksandr Opanasovych, Kosteniuk Ksenia Viktorivna, Drahunovska Olha Illivna, Maliarchyk Ihor Olehovych, Menchuk Kateryna Maksymivna, Halkin Mykola Borysovych, Raiko Iryna Volodymyrivna

Назва патенту російською

Установка для утилизации растворов химического никелирования

Автори російською

Менчук Василий Васильевич, Баранов Александр Афанасьевич, Костенюк Ксения Викторовна, Драгуновская Ольга Ильинична, Малярчик Игорь Олегович, Менчук Катерина Максимовна, Галкин Николай Борисович, Райко Ирина Владимировна

МПК / Мітки

МПК: C02F 1/70

Мітки: нікелювання, утилізації, устаткування, хімічного, розчинів
