Пристрій для зчитування цифрової інформації з магнітоносія

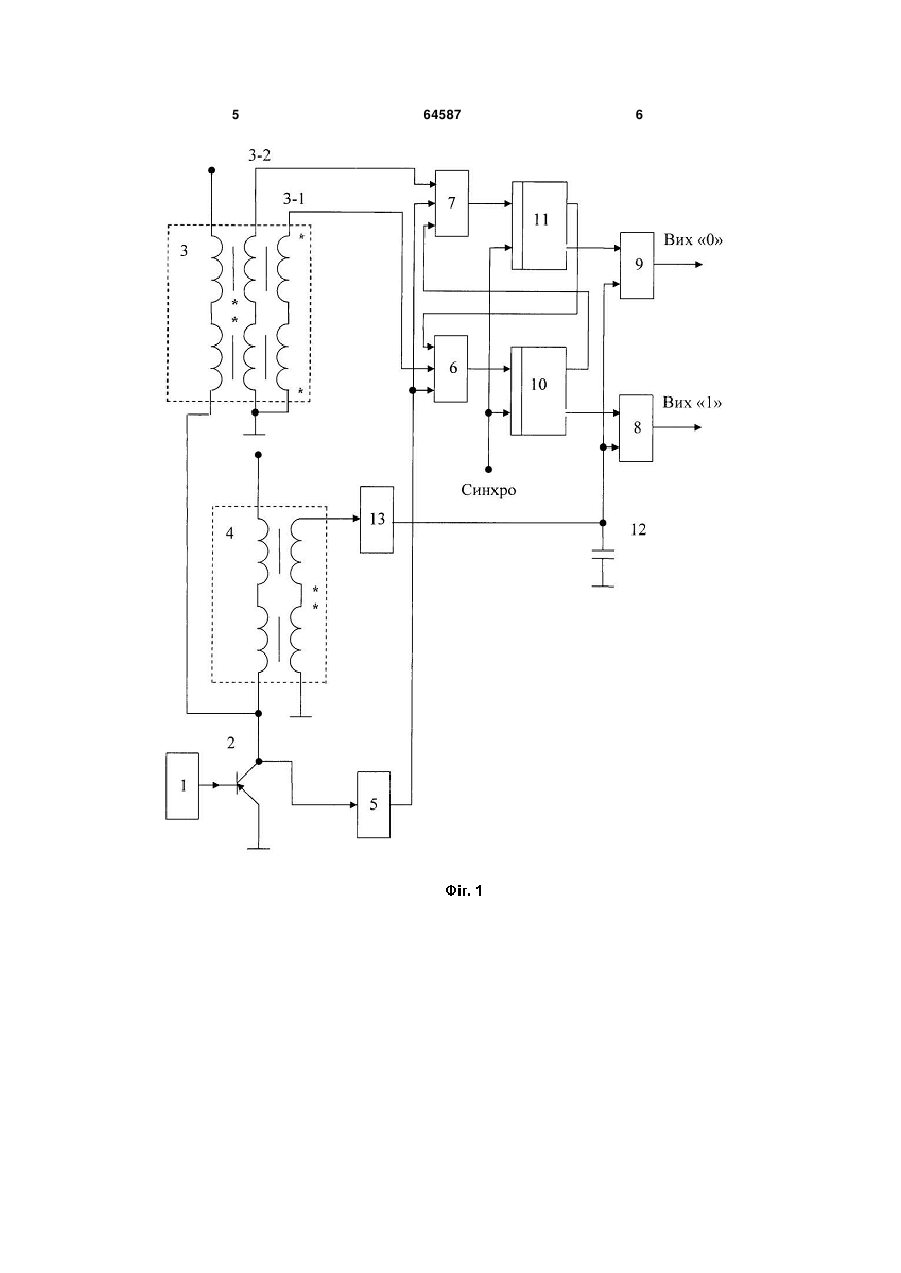

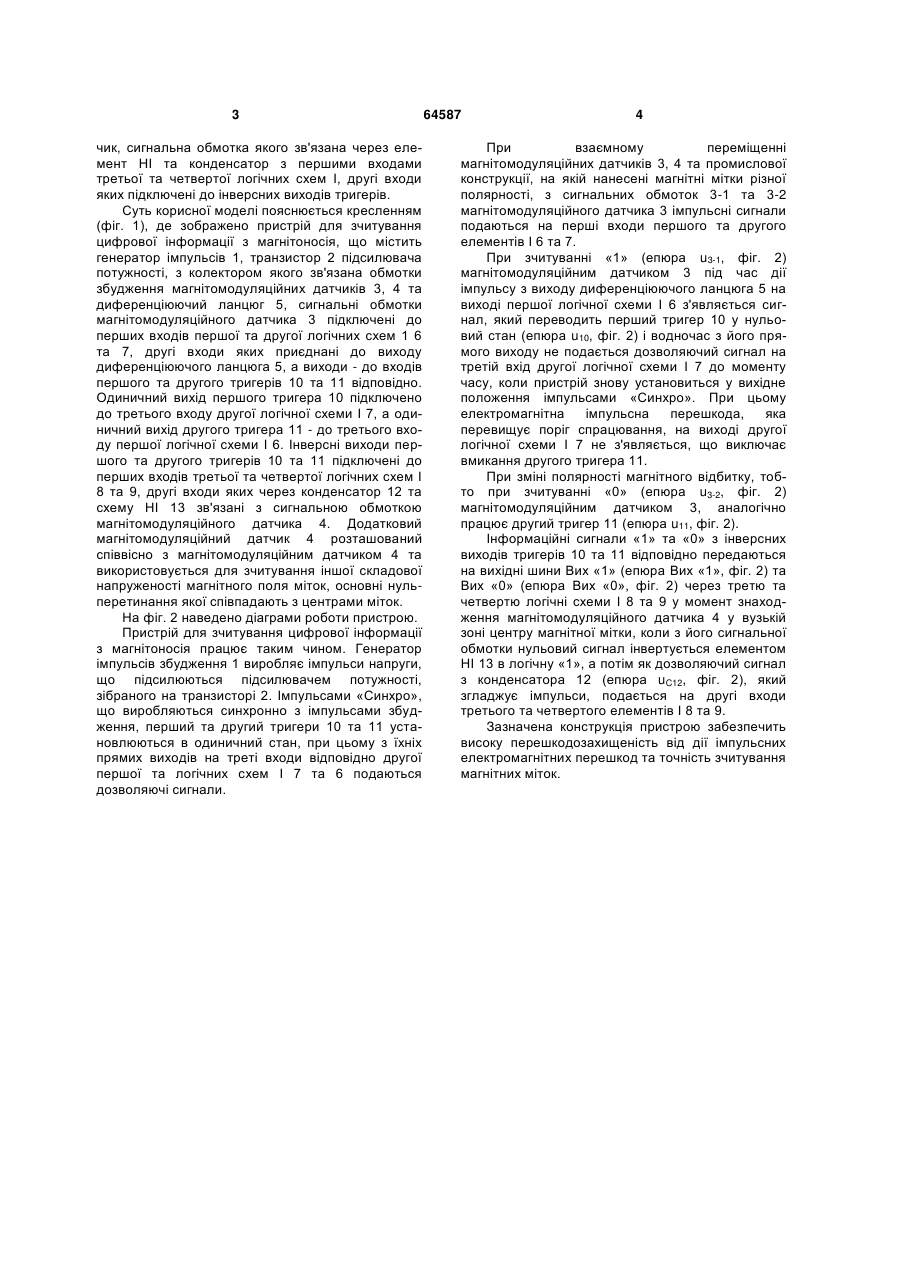

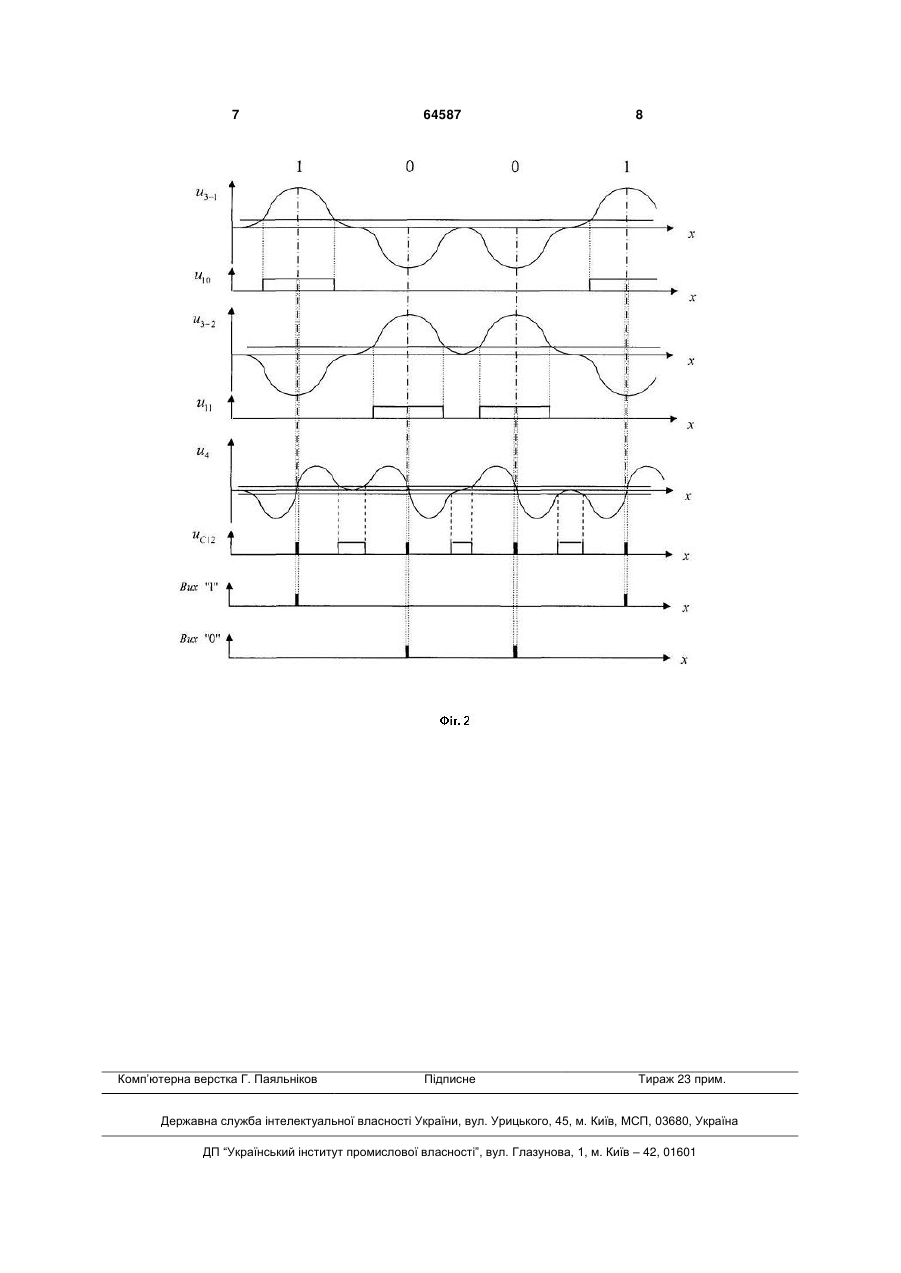

Пристрій для зчитування цифрової інформації з магнітоносія, що містить магнітомодуляційний датчик з імпульсним збудженням, що має обмотку збудження та сигнальні обмотки, генератор імпульсів, транзистор підсилювача потужності, що живить обмотку збудження магнітомодуляційного датчика, першу логічну схему І, вихід якої зв'язаний зі входом першого тригера, одиничний вихід 3 чик, сигнальна обмотка якого зв'язана через елемент НІ та конденсатор з першими входами третьої та четвертої логічних схем І, другі входи яких підключені до інверсних виходів тригерів. Суть корисної моделі пояснюється кресленням (фіг. 1), де зображено пристрій для зчитування цифрової інформації з магнітоносія, що містить генератор імпульсів 1, транзистор 2 підсилювача потужності, з колектором якого зв'язана обмотки збудження магнітомодуляційних датчиків 3, 4 та диференціюючий ланцюг 5, сигнальні обмотки магнітомодуляційного датчика 3 підключені до перших входів першої та другої логічних схем 1 6 та 7, другі входи яких приєднані до виходу диференціюючого ланцюга 5, а виходи - до входів першого та другого тригерів 10 та 11 відповідно. Одиничний вихід першого тригера 10 підключено до третього входу другої логічної схеми І 7, а одиничний вихід другого тригера 11 - до третього входу першої логічної схеми І 6. Інверсні виходи першого та другого тригерів 10 та 11 підключені до перших входів третьої та четвертої логічних схем І 8 та 9, другі входи яких через конденсатор 12 та схему НІ 13 зв'язані з сигнальною обмоткою магнітомодуляційного датчика 4. Додатковий магнітомодуляційний датчик 4 розташований співвісно з магнітомодуляційним датчиком 4 та використовується для зчитування іншої складової напруженості магнітного поля міток, основні нульперетинання якої співпадають з центрами міток. На фіг. 2 наведено діаграми роботи пристрою. Пристрій для зчитування цифрової інформації з магнітоносія працює таким чином. Генератор імпульсів збудження 1 виробляє імпульси напруги, що підсилюються підсилювачем потужності, зібраного на транзисторі 2. Імпульсами «Синхро», що виробляються синхронно з імпульсами збудження, перший та другий тригери 10 та 11 установлюються в одиничний стан, при цьому з їхніх прямих виходів на треті входи відповідно другої першої та логічних схем І 7 та 6 подаються дозволяючі сигнали. 64587 4 При взаємному переміщенні магнітомодуляційних датчиків 3, 4 та промислової конструкції, на якій нанесені магнітні мітки різної полярності, з сигнальних обмоток 3-1 та 3-2 магнітомодуляційного датчика 3 імпульсні сигнали подаються на перші входи першого та другого елементів І 6 та 7. При зчитуванні «1» (епюра u3-1, фіг. 2) магнітомодуляційним датчиком 3 під час дії імпульсу з виходу диференціюючого ланцюга 5 на виході першої логічної схеми І 6 з'являється сигнал, який переводить перший тригер 10 у нульовий стан (епюра u10, фіг. 2) і водночас з його прямого виходу не подається дозволяючий сигнал на третій вхід другої логічної схеми І 7 до моменту часу, коли пристрій знову установиться у вихідне положення імпульсами «Синхро». При цьому електромагнітна імпульсна перешкода, яка перевищує поріг спрацювання, на виході другої логічної схеми І 7 не з'являється, що виключає вмикання другого тригера 11. При зміні полярності магнітного відбитку, тобто при зчитуванні «0» (епюра u3-2, фіг. 2) магнітомодуляційним датчиком 3, аналогічно працює другий тригер 11 (епюра u11, фіг. 2). Інформаційні сигнали «1» та «0» з інверсних виходів тригерів 10 та 11 відповідно передаються на вихідні шини Вих «1» (епюра Вих «1», фіг. 2) та Вих «0» (епюра Вих «0», фіг. 2) через третю та четвертю логічні схеми І 8 та 9 у момент знаходження магнітомодуляційного датчика 4 у вузькій зоні центру магнітної мітки, коли з його сигнальної обмотки нульовий сигнал інвертується елементом НІ 13 в логічну «1», а потім як дозволяючий сигнал з конденсатора 12 (епюра uC12, фіг. 2), який згладжує імпульси, подається на другі входи третього та четвертого елементів І 8 та 9. Зазначена конструкція пристрою забезпечить високу перешкодозахищеність від дії імпульсних електромагнітних перешкод та точність зчитування магнітних міток. 5 64587 6 7 Комп’ютерна верстка Г. Паяльніков 64587 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
