Арбалет

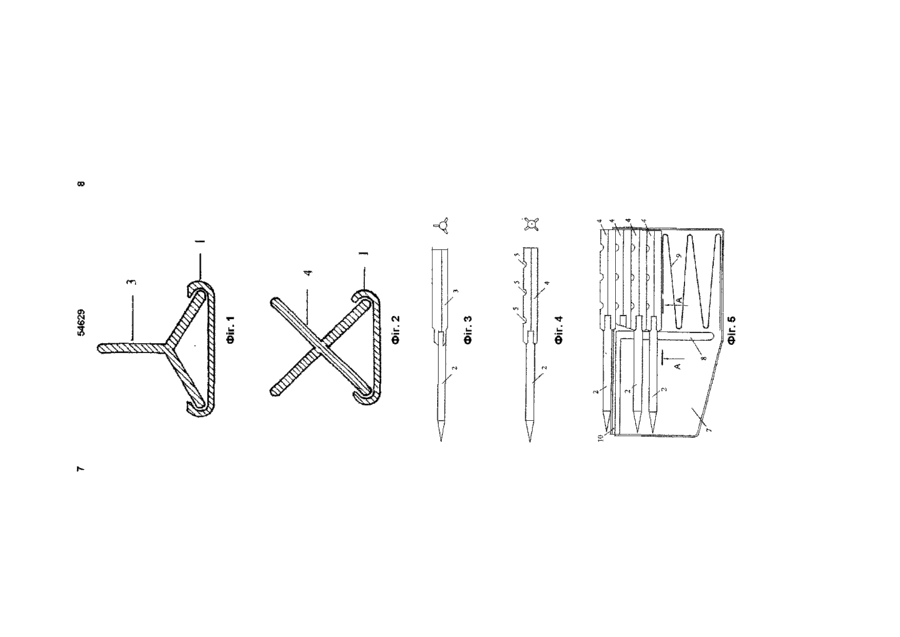

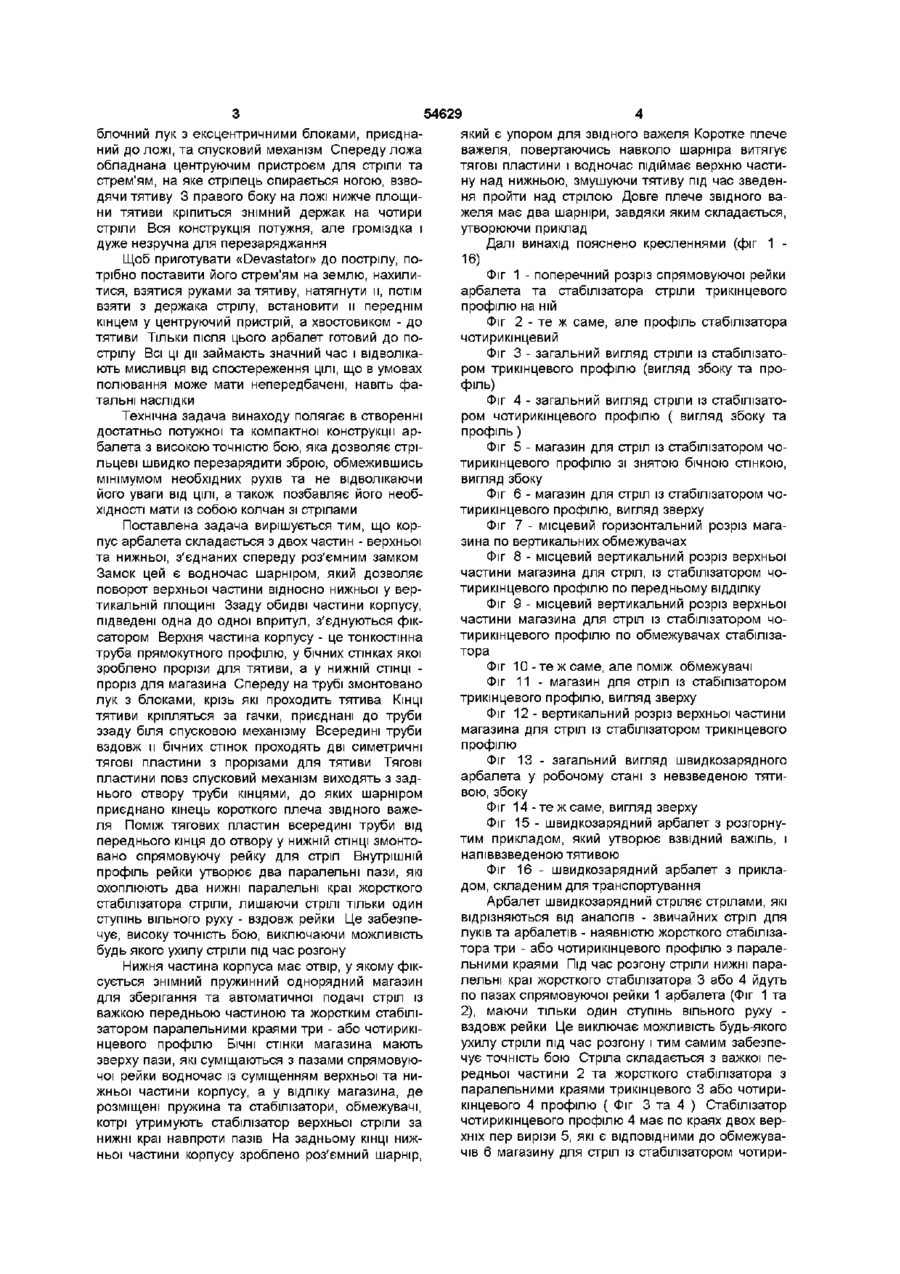

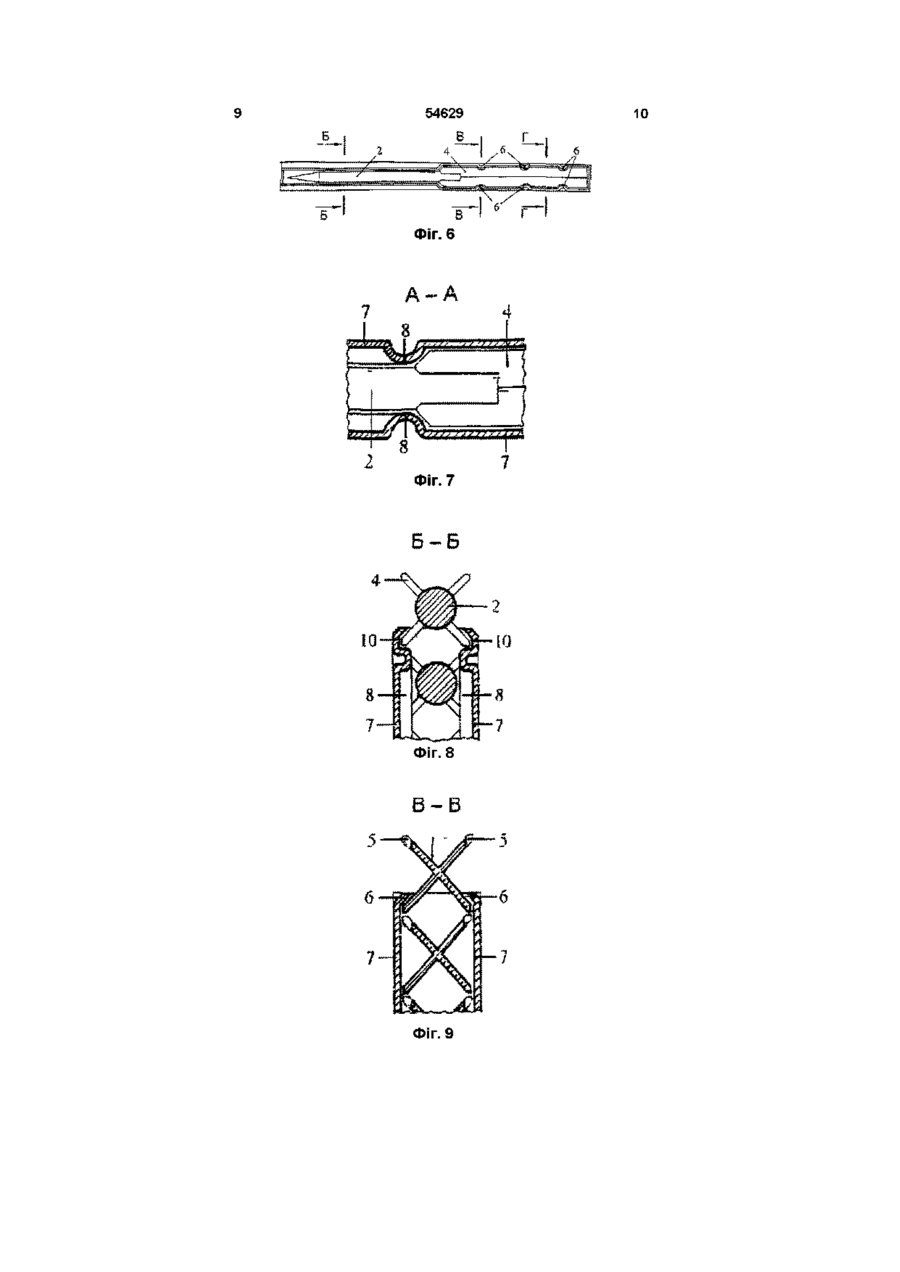

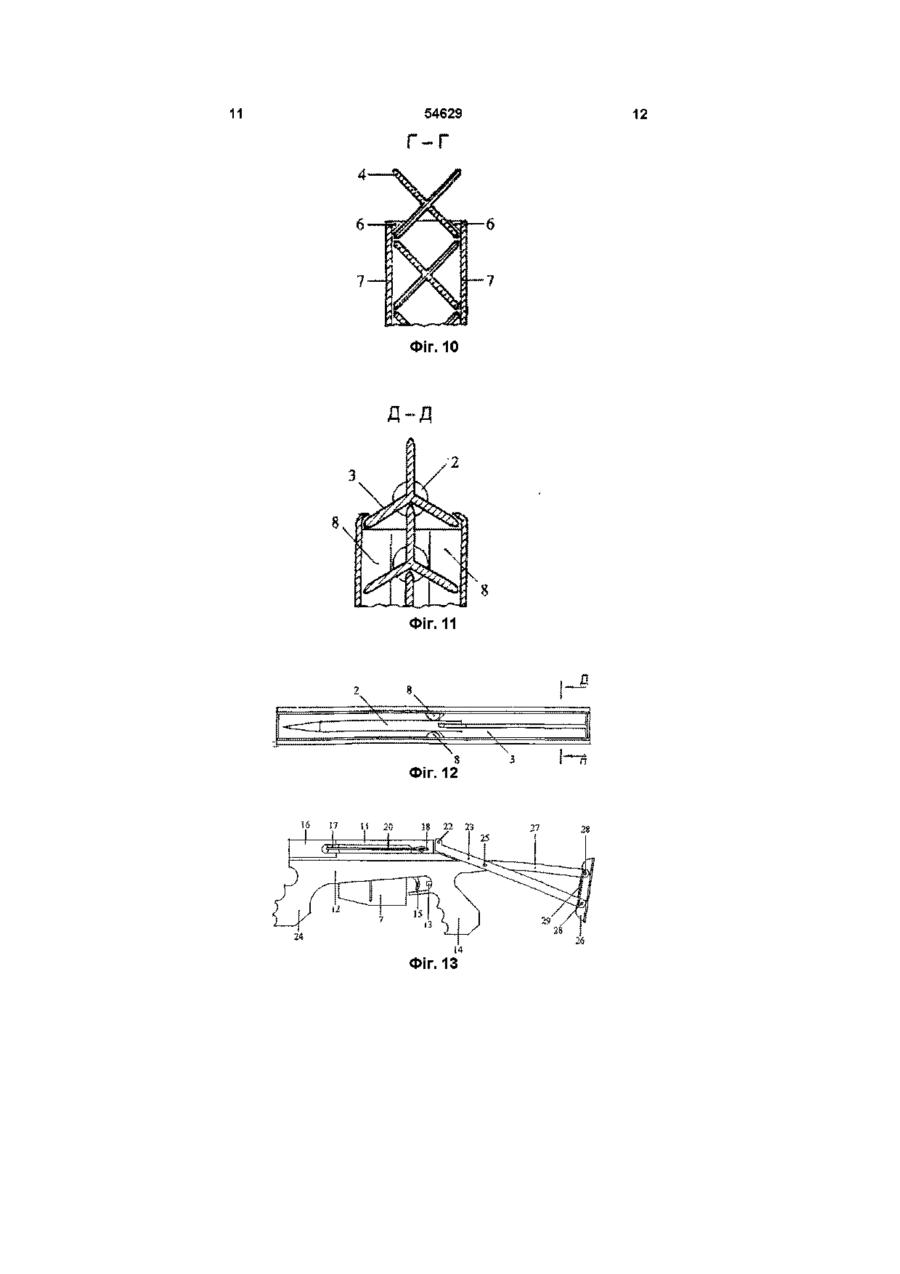

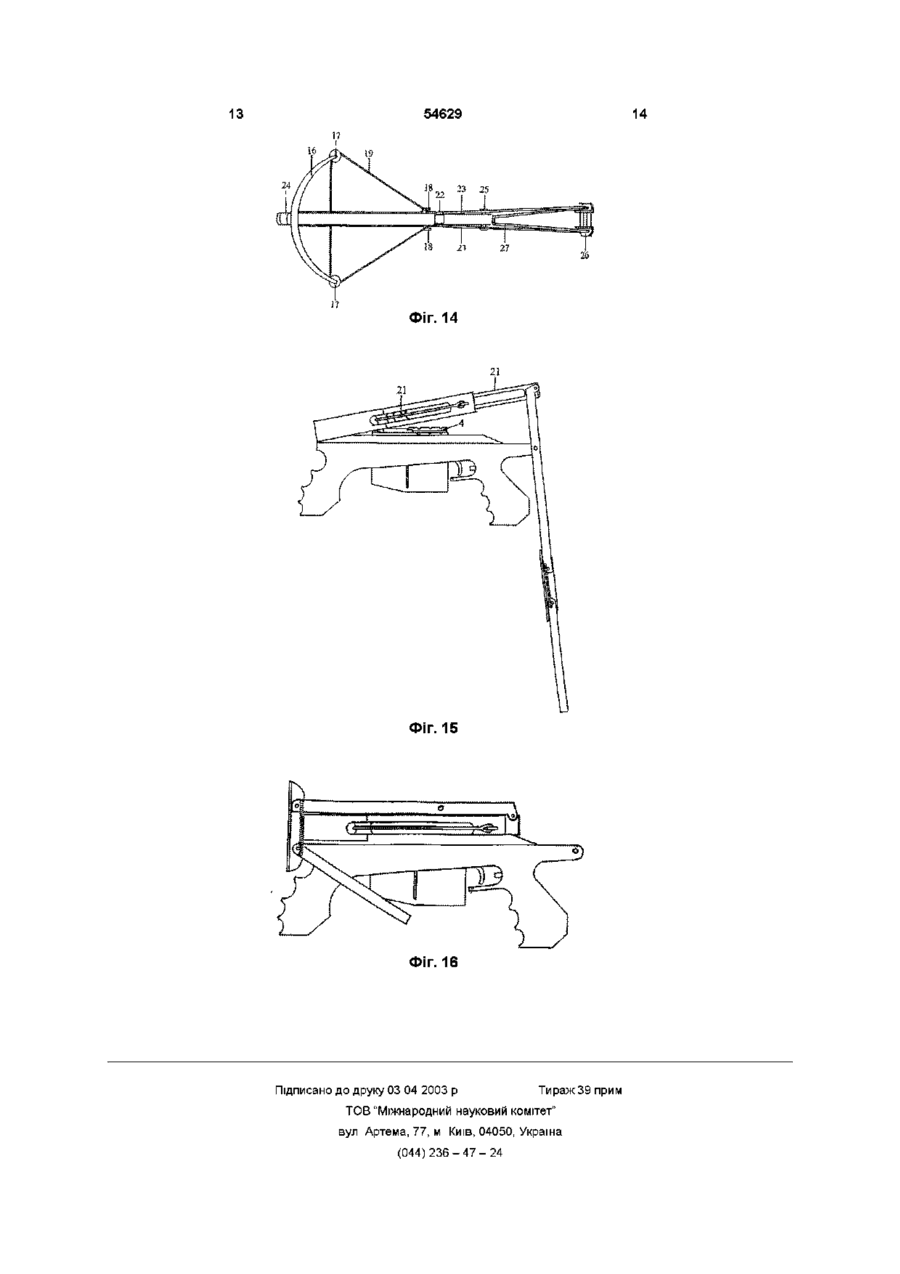

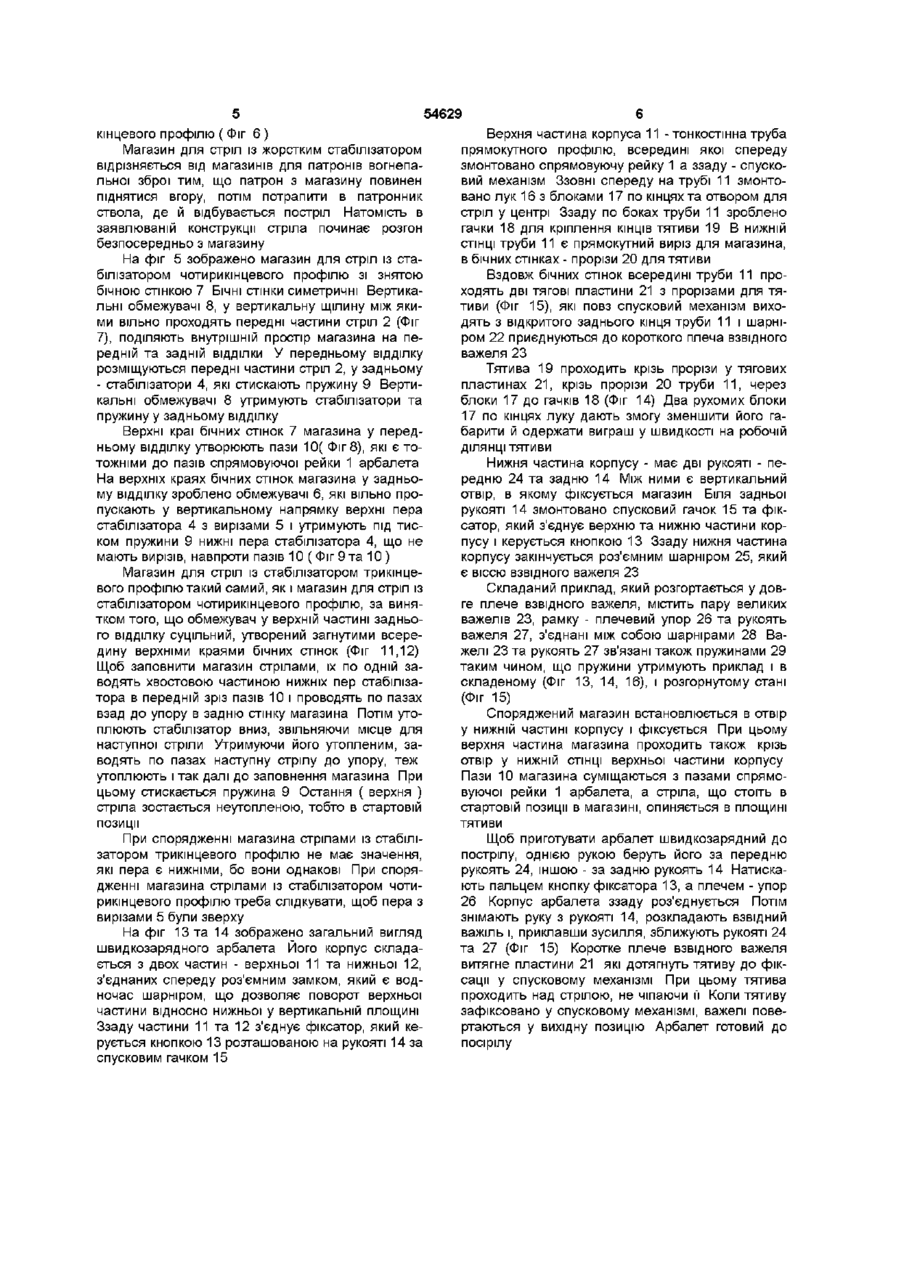

Арбалет, що містить блочний лук та спусковий механізм, змонтовані на корпусі, який відрізняється тим, що корпус складається з двох частин - верхньої та нижньої, з'єднаних спереду роз'ємним замком, який є водночас шарніром, що дозволяє поворот верхньої частини відносно нижньої у вертикальній площині, а ззаду фіксатором, на верхній частині корпусу, що має вигляд тонкостінної труби прямокутного профілю з прорізами для тятиви у бічних стінках та прорізом для магазина у нижній СТІНЦІ, спереду змонтовано лук з блоками, крізь які проходить тятива, ззаду спусковий механізм та гачки для кріплення тятиви, а всередині вздовж бічних стінок проходять дві симетричні тягові пластини з прорізами для тятиви, які повз спусковий механізм виходять з заднього отвору труби кінцями, до яких шарніром приєднано кінець короткого плеча звідного важеля, також всередині труби від переднього кінця до вирізу в нижній СТІНЦІ ПОМІЖ ТЯГОВИХ пластин змонтовано спрямовуючу рейку, внутрішній профіль якої утворює два паралельні пази, які охоплюють два нижні паралельні краї жорсткого стабілізатора стріли, залишаючи стрілі тільки один ступінь вільного руху - вздовж рейки, нижня частина корпусу має отвір, у якому фіксується знімний пружинний однорядний магазин для зберігання та автоматичної подачі стріл із важкою передньою частиною та жорстким стабілізатором із паралельними краями три- або чотирикінцевого профілю, при цьому бічні стінки магазина мають зверху пази, що суміщаються з пазами спрямовуючої рейки водночас із суміщенням верхньої та нижньої частини корпусу, а у частині магазину де розміщені пружина та стабілізатори, бічні стінки магазина зверху мають обмежувачі, які утримують стабілізатор верхньої стріли за нижні краї навпроти пазів магазина, на задньому КІНЦІ нижньої частини корпусу зроблено роз'ємний шарнір, який є упором для звідного важеля, коротке плече якого, повертаючись, витягує тягові пластини і водночас підіймає верхню частину корпусу над нижньою, змушуючи тятиву під час зведення пройти над стрілою, довге плече звідного важеля має два шарніри, завдяки яким складається, утворюючи приклад О (О ю Винахід стосується механічної зброї, зокрема арбалетів, і може бути використаний для мисливства та спорту, а також, при малій потужності, для розважальної стрільби та дитячих іграшок Сучасний світовий ринок пропонує споживачеві досить великий вибір різноманітних арбалетів спортивних, до яких належать матчеві та польові арбалети, мисливських та безліч всіляких розважальних та іграшкових конструкцій Усі вони мають притаманні арбалетові ознаки ложу, до якої з одного кінця приєднано лук, а з іншого - спусковий механізм І всі вони без винятку мають, як і їх прадавні предки, одну дуже суттєву ваду - довгий час перезаряджання Це обумовлено тим, що в жодному з існуючих арбалетів не передбачено автоматичної подачі стріл Деякі фірми - виробники арбалетів намагаються частково усунути цей недолік, «розташовуючи на ложі ЗНІМНІ держаки для 4 - 6 стріл Держаки розміщуються нижче площини тятиви і встановлюються при виході на полювання, виключаючи тим самим необхідність носити колчан зі стрілами » ( Ш78 Луки и арбалеты /Ю В Шокарев - М ООО « Издательство ACT » ООО « Издательство Астрель » , 2001 - 173 с ил - (История оружия), стор 160 Арбалет з блочним луком та знімним держаком для стріл, наприклад, «Devastator» фірми «Jennmgs»( Англія ), опис якого є в німецькому каталозі зброї та мисливського знаряддя «Frankoma Jagd» 2001 р та в книзі Ю В Шокарєва «Луки и арбалеты», згаданій вище, може вважатися найближчим аналогом до винаходу «Devastator» має 54629 який є упором для звідного важеля Коротке плече важеля, повертаючись навколо шарніра витягує тягові пластини і водночас підіймає верхню частину над нижньою, змушуючи тятиву під час зведення пройти над стрілою Довге плече звідного важеля має два шарніри, завдяки яким складається, утворюючи приклад Далі винахід пояснено кресленнями (фіг 1 16) Фіг 1 - поперечний розріз спрямовуючої рейки арбалета та стабілізатора стріли трикінцевого профілю на ній Фіг 2 - те Ж саме, але профіль стабілізатора чотирикінцевий Фіг 3 - загальний вигляд стріли із стабілізатором трикінцевого профілю (вигляд збоку та профіль) Фіг 4 - загальний вигляд стріли із стабілізатором чотирикінцевого профілю ( вигляд збоку та профіль) Фіг 5 - магазин для стріл із стабілізатором чотирикінцевого профілю зі знятою бічною стінкою, вигляд збоку Фіг 6 - магазин для стріл із стабілізатором чотирикінцевого профілю, вигляд зверху Фіг 7 - місцевий горизонтальний розріз магазина по вертикальних обмежувачах Фіг 8 - місцевий вертикальний розріз верхньої частини магазина для стріл, із стабілізатором чотирикінцевого профілю по передньому відділку Фіг 9 - місцевий вертикальний розріз верхньої частини магазина для стріл із стабілізатором чотирикінцевого профілю по обмежувачах стабілізатора Фіг 10-те Ж саме, але ПОМІЖ обмежувачі Фіг 11 - магазин для стріл із стабілізатором трикінцевого профілю, вигляд зверху Фіг 12 - вертикальний розріз верхньої частини магазина для стріл із стабілізатором трикінцевого профілю Фіг 13 - загальний вигляд швидкозарядного арбалета у робочому стані з невзведеною тятивою, збоку Фіг 14-те ж саме, вигляд зверху Фіг 15 - швидкозарядний арбалет з розгорнутим прикладом, який утворює взвідний важіль, і напіввзведеною тятивою Фіг 16 - швидкозарядний арбалет з прикладом, складеним для транспортування Арбалет швидкозарядний стріляє стрілами, які відрізняються від аналогів - звичайних стріл для луків та арбалетів - наявністю жорсткого стабілізатора три - або чотирикінцевого профілю з паралельними краями Під час розгону стріли нижні параНижня частина корпуса має отвір, у якому фіклельні краї жорсткого стабілізатора 3 або 4 йдуть сується знімний пружинний однорядний магазин по пазах спрямовуючої рейки 1 арбалета (Фіг 1 та для зберігання та автоматичної подачі стріл із 2), маючи тільки один ступінь вільного руху важкою передньою частиною та жорстким стабілівздовж рейки Це виключає можливість будь-якого затором паралельними краями три - або чотирикіухилу стріли під час розгону і тим самим забезпенцевого профілю БІЧНІ СТІНКИ магазина мають чує точність бою Стріла складається з важкої пезверху пази, які суміщаються з пазами спрямовуюредньої частини 2 та жорсткого стабілізатора з чої рейки водночас із суміщенням верхньої та нипаралельними краями трикінцевого 3 або чотирижньої частини корпусу, а у відліку магазина, де кінцевого 4 профілю ( Фіг 3 та 4 ) Стабілізатор розміщені пружина та стабілізатори, обмежувачі, чотирикінцевого профілю 4 має по краях двох веркотрі утримують стабілізатор верхньої стріли за хніх пер вирізи 5, які є ВІДПОВІДНИМИ до обмежуванижні краї навпроти пазів На задньому КІНЦІ нижчів 6 магазину для стріл із стабілізатором чотириньої частини корпусу зроблено роз'ємний шарнір, блочний лук з ексцентричними блоками, приєднаний до ложі, та спусковий механізм Спереду ложа обладнана центруючим пристроєм для стріли та стрем'ям, на яке стрілець спирається ногою, взводячи тятиву 3 правого боку на ложі нижче площини тятиви кріпиться знімний держак на чотири стріли Вся конструкція потужня, але громіздка і дуже незручна для перезаряджання Щоб приготувати «Devastator» до пострілу, потрібно поставити його стрем'ям на землю, нахилитися, взятися руками за тятиву, натягнути м, потім взяти з держака стрілу, встановити и переднім кінцем у центруючий пристрій, а хвостовиком - до тятиви Тільки ПІСЛЯ ЦЬОГО арбалет готовий до пострілу Всі ЦІ ДІЇ займають значний час і відволікають мисливця від спостереження ЦІЛІ, що в умовах полювання може мати непередбачені, навіть фатальні наслідки Технічна задача винаходу полягає в створенні достатньо потужної та компактної конструкції арбалета з високою точністю бою, яка дозволяє стрільцеві швидко перезарядити зброю, обмежившись мінімумом необхідних рухів та не відволікаючи його уваги від ЦІЛІ, а також позбавляє його необхідності мати із собою колчан зі стрілами Поставлена задача вирішується тим, що корпус арбалета складається з двох частин - верхньої та нижньої, з'єднаних спереду роз'ємним замком Замок цей є водночас шарніром, який дозволяє поворот верхньої частини відносно нижньої у вертикальній площині Ззаду обидві частини корпусу, підведені одна до одної впритул, з'єднуються фіксатором Верхня частина корпусу - це тонкостінна труба прямокутного профілю, у бічних стінках якої зроблено прорізи для тятиви, а у нижній СТІНЦІ проріз для магазина Спереду на трубі змонтовано лук з блоками, крізь які проходить тятива КІНЦІ тятиви кріпляться за гачки, приєднані до труби ззаду біля спусковою механізму Всередині труби вздовж и бічних стінок проходять дві симетричні тягові пластини з прорізами для тятиви Тягові пластини повз спусковий механізм виходять з заднього отвору труби кінцями, до яких шарніром приєднано кінець короткого плеча звідного важеля Поміж ТЯГОВИХ пластин всередині труби від переднього кінця до отвору у нижній СТІНЦІ змонтовано спрямовуючу рейку для стріл Внутрішній профіль рейки утворює два паралельні пази, які охоплюють два нижні паралельні краї жорсткого стабілізатора стріли, лишаючи стрілі тільки один ступінь вільного руху - вздовж рейки Це забезпечує, високу точність бою, виключаючи можливість будь якого ухилу стріли під час розгону 54629 кінцевого профілю ( Фіг 6 ) Магазин для стріл із жорстким стабілізатором відрізняється від магазинів для патронів вогнепальної зброї тим, що патрон з магазину повинен піднятися вгору, потім потрапити в патронник ствола, де й відбувається постріл Натомість в заявлюваній конструкції стріла починає розгон безпосередньо з магазину На фіг 5 зображено магазин для стріл із стабілізатором чотирикінцевого профілю зі знятою бічною стінкою 7 БІЧНІ СТІНКИ симетричні Вертикальні обмежувачі 8, у вертикальну щілину між якими вільно проходять передні частини стріл 2 (Фіг 7), поділяють внутрішній простір магазина на передній та задній ВІДДІЛКИ У передньому відділку розміщуються передні частини стріл 2, у задньому - стабілізатори 4, які стискають пружину 9 Вертикальні обмежувачі 8 утримують стабілізатори та пружину у задньому відділку Верхні краї бічних стінок 7 магазина у передньому відділку утворюють пази 10( Фіг 8), які є тотожніми до пазів спрямовуючої рейки 1 арбалета На верхніх краях бічних стінок магазина у задньому відділку зроблено обмежувачі 6, які вільно пропускають у вертикальному напрямку верхні пера стабілізатора 4 з вирізами 5 і утримують під тиском пружини 9 нижні пера стабілізатора 4, що не мають вирізів, навпроти пазів 10 ( Фіг 9 та 10 ) Магазин для стріл із стабілізатором трикінцевого профілю такий самий, як і магазин для стріл із стабілізатором чотирикінцевого профілю, за винятком того, що обмежувач у верхній частині заднього відділку суцільний, утворений загнутими всередину верхніми краями бічних стінок (Фіг 11,12) Щоб заповнити магазин стрілами, їх по одній заводять хвостовою частиною нижніх пер стабілізатора в передній зріз пазів 10 і проводять по пазах взад до упору в задню стінку магазина Потім утоплюють стабілізатор вниз, звільняючи місце для наступної стріли Утримуючи його утопленим, заводять по пазах наступну стрілу до упору, теж утоплюють і так далі до заповнення магазина При цьому стискається пружина 9 Остання ( верхня ) стріла зостається неутопленою, тобто в стартовій позиції При спорядженні магазина стрілами із стабілізатором трикінцевого профілю не має значення, які пера є нижніми, бо вони однакові При спорядженні магазина стрілами із стабілізатором чотирикінцевого профілю треба слідкувати, щоб пера з вирізами 5 були зверху На фіг 13 та 14 зображено загальний вигляд швидкозарядного арбалета Його корпус складається з двох частин - верхньої 11 та нижньої 12, з'єднаних спереду роз'ємним замком, який є водночас шарніром, що дозволяє поворот верхньої частини відносно нижньої у вертикальній площині Ззаду частини 11 та 12 з'єднує фіксатор, який керується кнопкою 13 розташованою на рукояті 14 за спусковим гачком 15 Верхня частина корпуса 11 - тонкостінна труба прямокутного профілю, всередині якої спереду змонтовано спрямовуючу рейку 1 а ззаду - спусковий механізм Ззовні спереду на трубі 11 змонтовано лук 16 з блоками 17 по кінцях та отвором для стріл у центрі Ззаду по боках труби 11 зроблено гачки 18 для кріплення КІНЦІВ ТЯТИВИ 19 В нижній СТІНЦІ труби 11 є прямокутний виріз для магазина, в бічних стінках - прорізи 20 для тятиви Вздовж бічних стінок всередині труби 11 проходять дві тягові пластини 21 з прорізами для тятиви (Фіг 15), які повз спусковий механізм виходять з відкритого заднього кінця труби 11 і шарніром 22 приєднуються до короткого плеча взвідного важеля 23 Тятива 19 проходить крізь прорізи у тягових пластинах 2 1 , крізь прорізи 20 труби 1 1 , через блоки 17 до гачків 18 (Фіг 14) Два рухомих блоки 17 по кінцях луку дають змогу зменшити його габарити й одержати виграш у швидкості на робочій ДІЛЯНЦІ тятиви Нижня частина корпусу - має дві рукояті - передню 24 та задню 14 Між ними є вертикальний отвір, в якому фіксується магазин Біля задньої рукояті 14 змонтовано спусковий гачок 15 та фіксатор, який з'єднує верхню та нижню частини корпусу і керується кнопкою 13 Ззаду нижня частина корпусу закінчується роз'ємним шарніром 25, який є віссю взвідного важеля 23 Складаний приклад, який розгортається у довге плече взвідного важеля, містить пару великих важелів 23, рамку - плечевий упор 26 та рукоять важеля 27, з'єднані між собою шарнірами 28 Важелі 23 та рукоять 27 зв'язані також пружинами 29 таким чином, що пружини утримують приклад і в складеному (Фіг 13, 14, 16), і розгорнутому стані (Фіг 15) Споряджений магазин встановлюється в отвір у нижній частині корпусу і фіксується При цьому верхня частина магазина проходить також крізь отвір у нижній СТІНЦІ верхньої частини корпусу Пази 10 магазина суміщаються з пазами спрямовуючої рейки 1 арбалета, а стріла, що стоїть в стартовій позиції в магазині, опиняється в площині тятиви Щоб приготувати арбалет швидкозарядний до пострілу, однією рукою беруть його за передню рукоять 24, іншою - за задню рукоять 14 Натискають пальцем кнопку фіксатора 13, а плечем - упор 26 Корпус арбалета ззаду роз'єднується Потім знімають руку з рукояті 14, розкладають взвідний важіль і, приклавши зусилля, зближують рукояті 24 та 27 (Фіг 15) Коротке плече взвідного важеля витягне пластини 21 які дотягнуть тятиву до фіксації у спусковому механізмі При цьому тятива проходить над стрілою, не чіпаючи її Коли тятиву зафіксовано у спусковому механізмі, важелі повертаються у вихідну позицію Арбалет готовий до посірілу r-n О) CM CD e e 54629 ФІГ. 6 Фіг. 7 Б—Б Фіг. 8 Б-Б Фіг. 9 10 11 12 Фіг. 10 д-д Фіг. 11 A, 8 s \ £ \ 8 Фіг. 12 П 11 20 18 22 24 Фіг. 13 23 13 54629 14 Фіг. 14 21 Фіг. 15 Фіг. 16 Підписано до друку 03 04 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
