Скребковий конвеєр

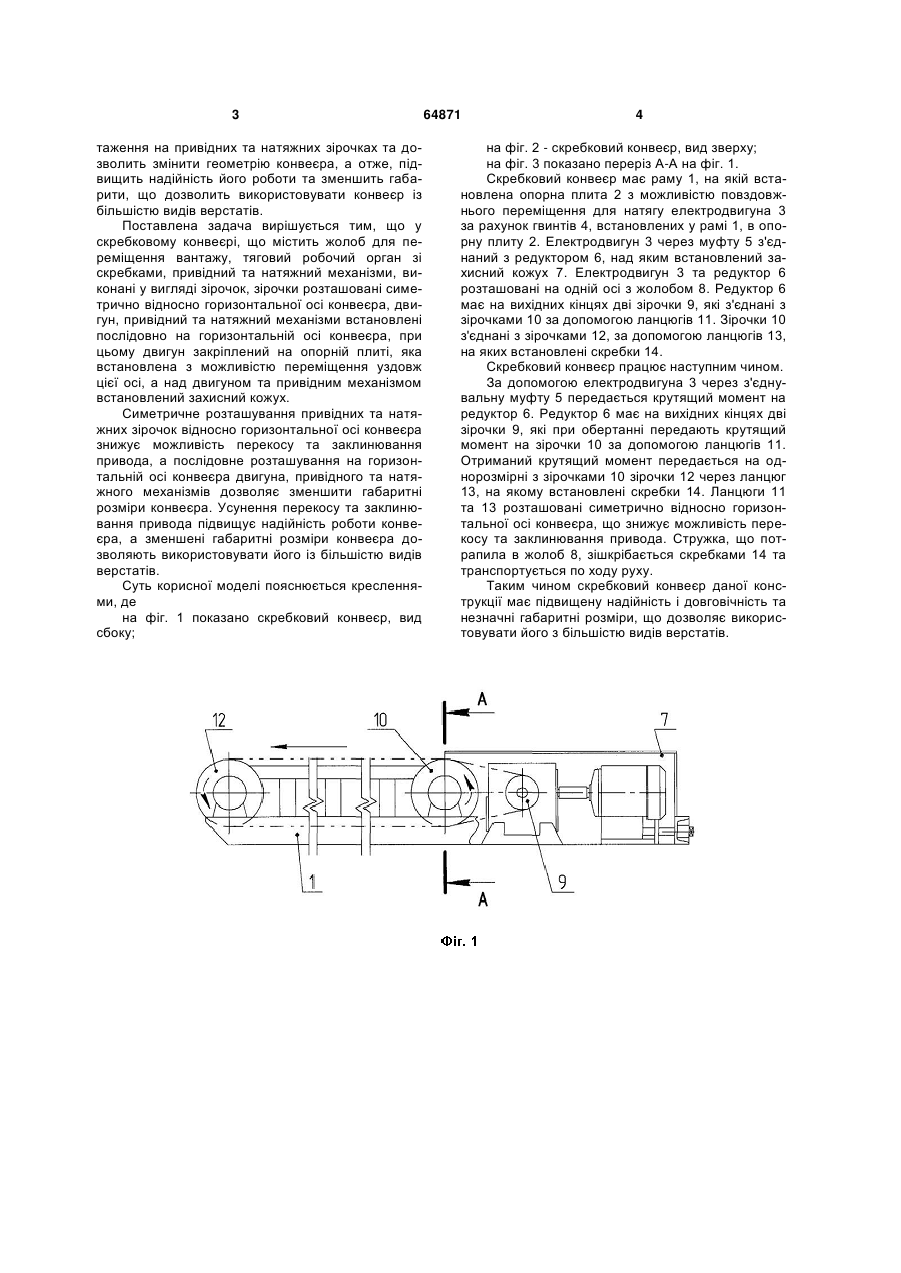

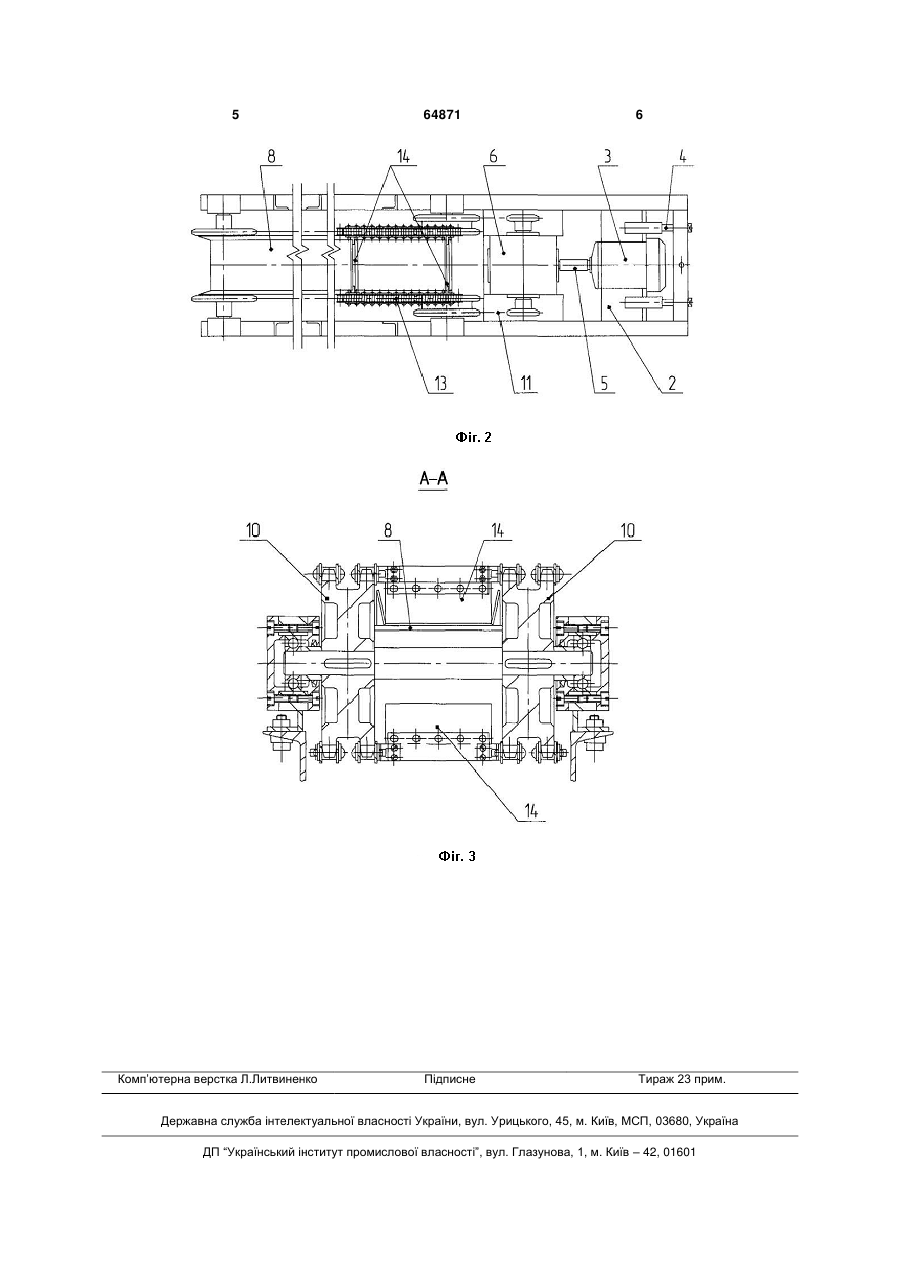

Скребковий конвеєр, що містить жолоб для переміщення вантажу, тяговий робочий орган зі 3 таження на привідних та натяжних зірочках та дозволить змінити геометрію конвеєра, а отже, підвищить надійність його роботи та зменшить габарити, що дозволить використовувати конвеєр із більшістю видів верстатів. Поставлена задача вирішується тим, що у скребковому конвеєрі, що містить жолоб для переміщення вантажу, тяговий робочий орган зі скребками, привідний та натяжний механізми, виконані у вигляді зірочок, зірочки розташовані симетрично відносно горизонтальної осі конвеєра, двигун, привідний та натяжний механізми встановлені послідовно на горизонтальній осі конвеєра, при цьому двигун закріплений на опорній плиті, яка встановлена з можливістю переміщення уздовж цієї осі, а над двигуном та привідним механізмом встановлений захисний кожух. Симетричне розташування привідних та натяжних зірочок відносно горизонтальної осі конвеєра знижує можливість перекосу та заклинювання привода, а послідовне розташування на горизонтальній осі конвеєра двигуна, привідного та натяжного механізмів дозволяє зменшити габаритні розміри конвеєра. Усунення перекосу та заклинювання привода підвищує надійність роботи конвеєра, а зменшені габаритні розміри конвеєра дозволяють використовувати його із більшістю видів верстатів. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано скребковий конвеєр, вид сбоку; 64871 4 на фіг. 2 - скребковий конвеєр, вид зверху; на фіг. 3 показано переріз А-А на фіг. 1. Скребковий конвеєр має раму 1, на якій встановлена опорна плита 2 з можливістю повздовжнього переміщення для натягу електродвигуна 3 за рахунок гвинтів 4, встановлених у рамі 1, в опорну плиту 2. Електродвигун 3 через муфту 5 з'єднаний з редуктором 6, над яким встановлений захисний кожух 7. Електродвигун 3 та редуктор 6 розташовані на одній осі з жолобом 8. Редуктор 6 має на вихідних кінцях дві зірочки 9, які з'єднані з зірочками 10 за допомогою ланцюгів 11. Зірочки 10 з'єднані з зірочками 12, за допомогою ланцюгів 13, на яких встановлені скребки 14. Скребковий конвеєр працює наступним чином. За допомогою електродвигуна 3 через з'єднувальну муфту 5 передається крутящий момент на редуктор 6. Редуктор 6 має на вихідних кінцях дві зірочки 9, які при обертанні передають крутящий момент на зірочки 10 за допомогою ланцюгів 11. Отриманий крутящий момент передається на однорозмірні з зірочками 10 зірочки 12 через ланцюг 13, на якому встановлені скребки 14. Ланцюги 11 та 13 розташовані симетрично відносно горизонтальної осі конвеєра, що знижує можливість перекосу та заклинювання привода. Стружка, що потрапила в жолоб 8, зішкрібається скребками 14 та транспортується по ходу руху. Таким чином скребковий конвеєр даної конструкції має підвищену надійність і довговічність та незначні габаритні розміри, що дозволяє використовувати його з більшістю видів верстатів. 5 Комп’ютерна верстка Л.Литвиненко 64871 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
