Пристрій для утримання штанів при прасуванні

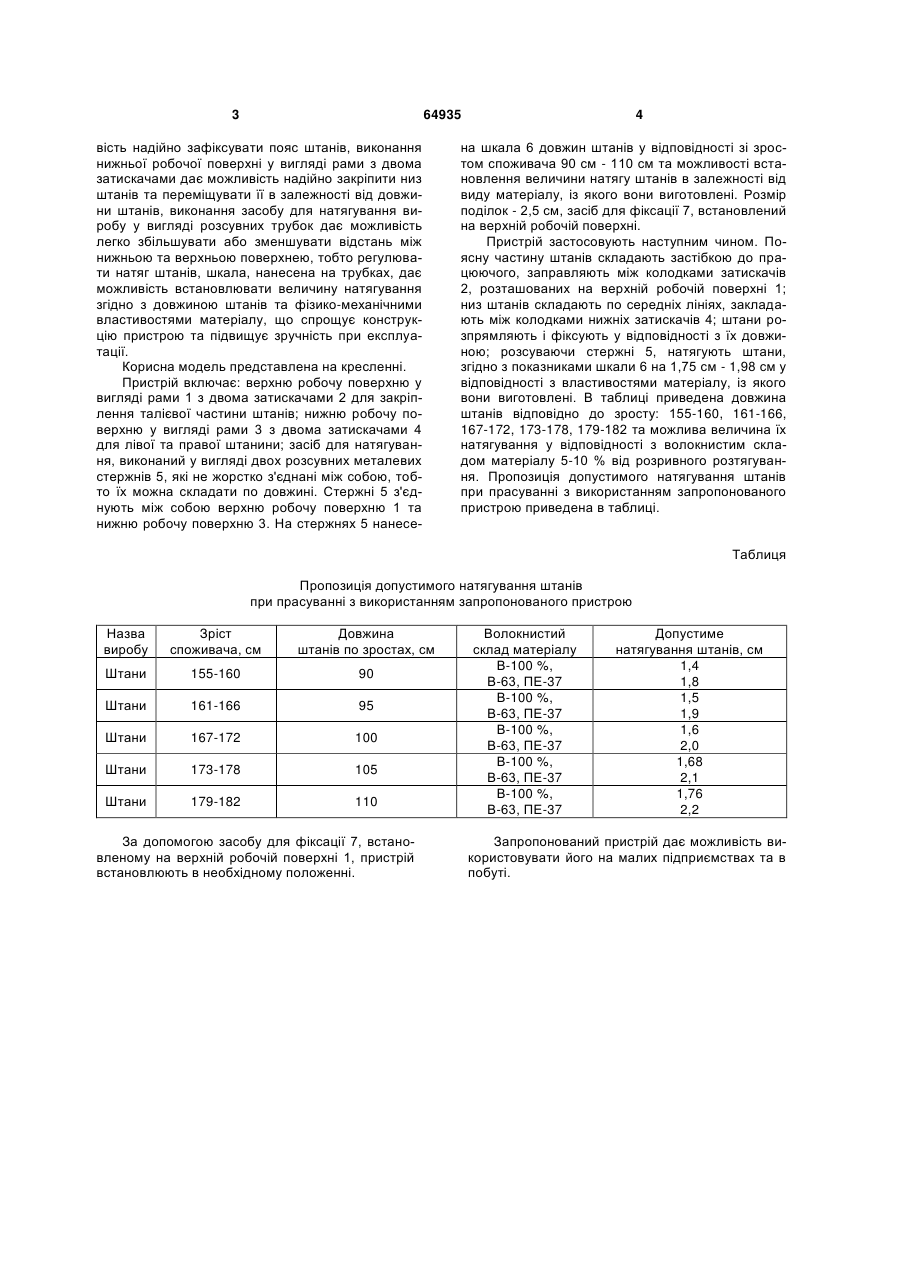

1. Пристрій для утримання штанів при прасуванні, що містить верхню і нижню робочі поверхні, кожна з яких оснащена двома затискачами, та за 3 64935 вість надійно зафіксувати пояс штанів, виконання нижньої робочої поверхні у вигляді рами з двома затискачами дає можливість надійно закріпити низ штанів та переміщувати її в залежності від довжини штанів, виконання засобу для натягування виробу у вигляді розсувних трубок дає можливість легко збільшувати або зменшувати відстань між нижньою та верхньою поверхнею, тобто регулювати натяг штанів, шкала, нанесена на трубках, дає можливість встановлювати величину натягування згідно з довжиною штанів та фізико-механічними властивостями матеріалу, що спрощує конструкцію пристрою та підвищує зручність при експлуатації. Корисна модель представлена на кресленні. Пристрій включає: верхню робочу поверхню у вигляді рами 1 з двома затискачами 2 для закріплення талієвої частини штанів; нижню робочу поверхню у вигляді рами 3 з двома затискачами 4 для лівої та правої штанини; засіб для натягування, виконаний у вигляді двох розсувних металевих стержнів 5, які не жорстко з'єднані між собою, тобто їх можна складати по довжині. Стержні 5 з'єднують між собою верхню робочу поверхню 1 та нижню робочу поверхню 3. На стержнях 5 нанесе 4 на шкала 6 довжин штанів у відповідності зі зростом споживача 90 см - 110 см та можливості встановлення величини натягу штанів в залежності від виду матеріалу, із якого вони виготовлені. Розмір поділок - 2,5 см, засіб для фіксації 7, встановлений на верхній робочій поверхні. Пристрій застосовують наступним чином. Поясну частину штанів складають застібкою до працюючого, заправляють між колодками затискачів 2, розташованих на верхній робочій поверхні 1; низ штанів складають по середніх лініях, закладають між колодками нижніх затискачів 4; штани розпрямляють і фіксують у відповідності з їх довжиною; розсуваючи стержні 5, натягують штани, згідно з показниками шкали 6 на 1,75 см - 1,98 см у відповідності з властивостями матеріалу, із якого вони виготовлені. В таблиці приведена довжина штанів відповідно до зросту: 155-160, 161-166, 167-172, 173-178, 179-182 та можлива величина їх натягування у відповідності з волокнистим складом матеріалу 5-10 % від розривного розтягування. Пропозиція допустимого натягування штанів при прасуванні з використанням запропонованого пристрою приведена в таблиці. Таблиця Пропозиція допустимого натягування штанів при прасуванні з використанням запропонованого пристрою Назва виробу Зріст споживача, см Довжина штанів по зростах, см Штани 155-160 90 Штани 161-166 95 Штани 167-172 100 Штани 173-178 105 Штани 179-182 110 За допомогою засобу для фіксації 7, встановленому на верхній робочій поверхні 1, пристрій встановлюють в необхідному положенні. Волокнистий склад матеріалу В-100 %, В-63, ПЕ-37 В-100 %, В-63, ПЕ-37 В-100 %, В-63, ПЕ-37 В-100 %, В-63, ПЕ-37 В-100 %, В-63, ПЕ-37 Допустиме натягування штанів, см 1,4 1,8 1,5 1,9 1,6 2,0 1,68 2,1 1,76 2,2 Запропонований пристрій дає можливість використовувати його на малих підприємствах та в побуті. 5 Комп’ютерна верстка Л. Купенко 64935 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
