Система керування гідравлічним пресом з насосно-акумуляторним приводом

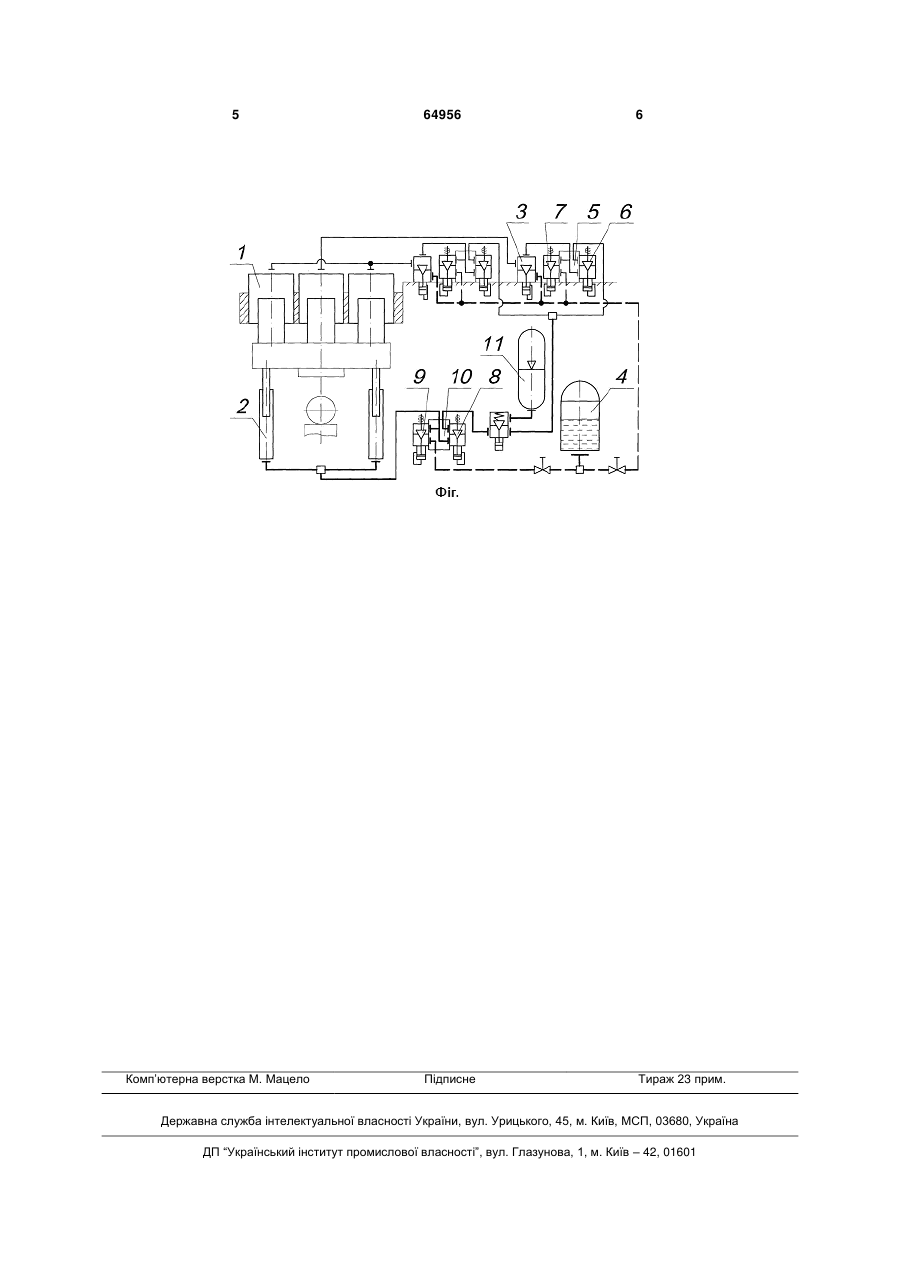

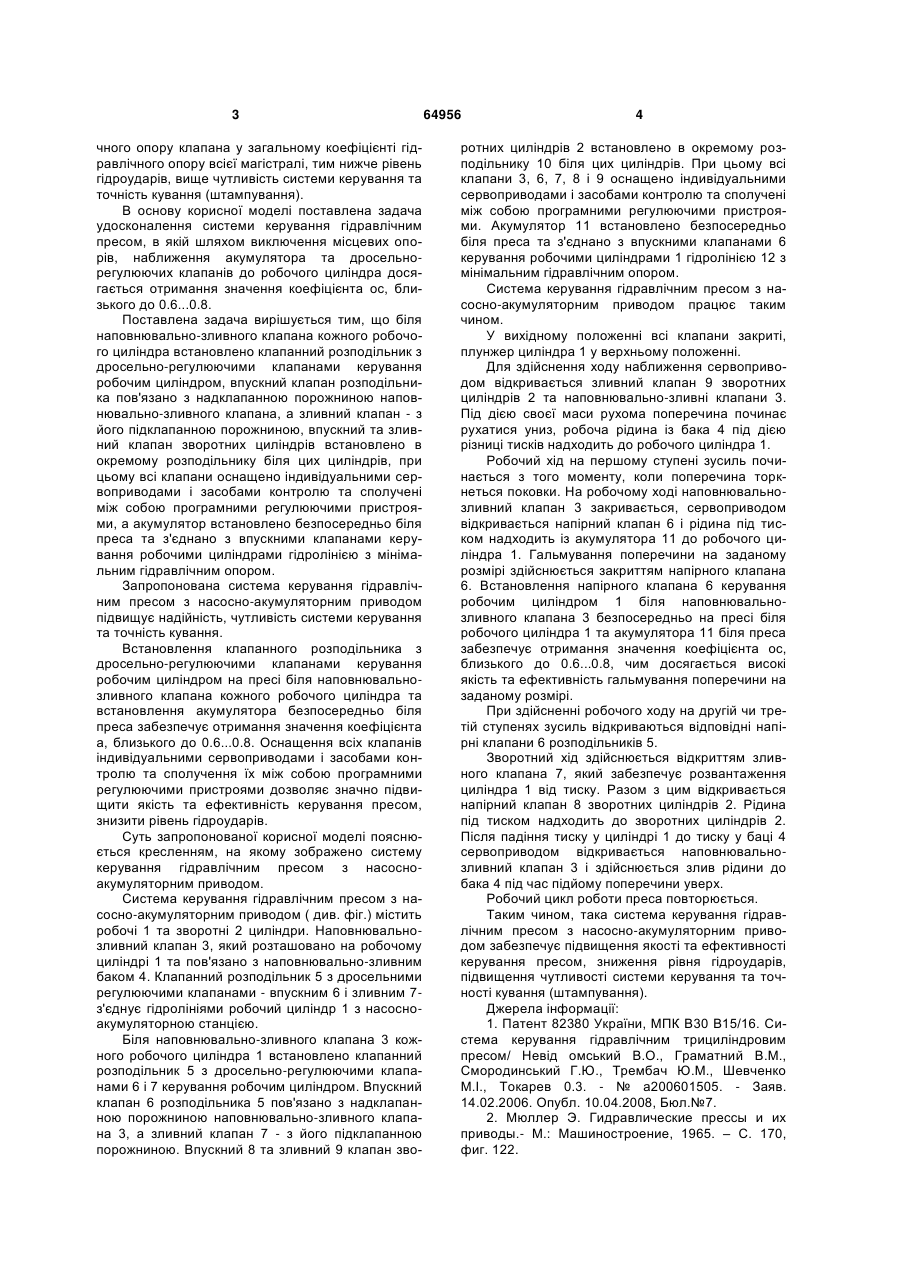

Система керування гідравлічним пресом з насосно-акумуляторним приводом, що містить робочий та зворотний циліндри, наповнювальнозливний клапан, який розташовано на робочому циліндрі та пов'язано з наповнювально-зливним баком, клапанний розподільник з дросельними регулюючими клапанами, що з'єднує гідролініями робочий циліндр з насосно-акумуляторною станцією, яка відрізняється тим, що біля наповнюваль 3 чного опору клапана у загальному коефіцієнті гідравлічного опору всієї магістралі, тим нижче рівень гідроударів, вище чутливість системи керування та точність кування (штампування). В основу корисної моделі поставлена задача удосконалення системи керування гідравлічним пресом, в якій шляхом виключення місцевих опорів, наближення акумулятора та дросельнорегулюючих клапанів до робочого циліндра досягається отримання значення коефіцієнта ос, близького до 0.6...0.8. Поставлена задача вирішується тим, що біля наповнювально-зливного клапана кожного робочого циліндра встановлено клапанний розподільник з дросельно-регулюючими клапанами керування робочим циліндром, впускний клапан розподільника пов'язано з надклапанною порожниною наповнювально-зливного клапана, а зливний клапан - з його підклапанною порожниною, впускний та зливний клапан зворотних циліндрів встановлено в окремому розподільнику біля цих циліндрів, при цьому всі клапани оснащено індивідуальними сервоприводами і засобами контролю та сполучені між собою програмними регулюючими пристроями, а акумулятор встановлено безпосередньо біля преса та з'єднано з впускними клапанами керування робочими циліндрами гідролінією з мінімальним гідравлічним опором. Запропонована система керування гідравлічним пресом з насосно-акумуляторним приводом підвищує надійність, чутливість системи керування та точність кування. Встановлення клапанного розподільника з дросельно-регулюючими клапанами керування робочим циліндром на пресі біля наповнювальнозливного клапана кожного робочого циліндра та встановлення акумулятора безпосередньо біля преса забезпечує отримання значення коефіцієнта а, близького до 0.6...0.8. Оснащення всіх клапанів індивідуальними сервоприводами і засобами контролю та сполучення їх між собою програмними регулюючими пристроями дозволяє значно підвищити якість та ефективність керування пресом, знизити рівень гідроударів. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено систему керування гідравлічним пресом з насосноакумуляторним приводом. Система керування гідравлічним пресом з насосно-акумуляторним приводом ( див. фіг.) містить робочі 1 та зворотні 2 циліндри. Наповнювальнозливний клапан 3, який розташовано на робочому циліндрі 1 та пов'язано з наповнювально-зливним баком 4. Клапанний розподільник 5 з дросельними регулюючими клапанами - впускним 6 і зливним 7з'єднує гідролініями робочий циліндр 1 з насосноакумуляторною станцією. Біля наповнювально-зливного клапана 3 кожного робочого циліндра 1 встановлено клапанний розподільник 5 з дросельно-регулюючими клапанами 6 і 7 керування робочим циліндром. Впускний клапан 6 розподільника 5 пов'язано з надклапанною порожниною наповнювально-зливного клапана 3, а зливний клапан 7 - з його підклапанною порожниною. Впускний 8 та зливний 9 клапан зво 64956 4 ротних циліндрів 2 встановлено в окремому розподільнику 10 біля цих циліндрів. При цьому всі клапани 3, 6, 7, 8 і 9 оснащено індивідуальними сервоприводами і засобами контролю та сполучені між собою програмними регулюючими пристроями. Акумулятор 11 встановлено безпосередньо біля преса та з'єднано з впускними клапанами 6 керування робочими циліндрами 1 гідролінією 12 з мінімальним гідравлічним опором. Система керування гідравлічним пресом з насосно-акумуляторним приводом працює таким чином. У вихідному положенні всі клапани закриті, плунжер циліндра 1 у верхньому положенні. Для здійснення ходу наближення сервоприводом відкривається зливний клапан 9 зворотних циліндрів 2 та наповнювально-зливні клапани 3. Під дією своєї маси рухома поперечина починає рухатися униз, робоча рідина із бака 4 під дією різниці тисків надходить до робочого циліндра 1. Робочий хід на першому ступені зусиль починається з того моменту, коли поперечина торкнеться поковки. На робочому ході наповнювальнозливний клапан 3 закривається, сервоприводом відкривається напірний клапан 6 і рідина під тиском надходить із акумулятора 11 до робочого циліндра 1. Гальмування поперечини на заданому розмірі здійснюється закриттям напірного клапана 6. Встановлення напірного клапана 6 керування робочим циліндром 1 біля наповнювальнозливного клапана 3 безпосередньо на пресі біля робочого циліндра 1 та акумулятора 11 біля преса забезпечує отримання значення коефіцієнта ос, близького до 0.6...0.8, чим досягається високі якість та ефективність гальмування поперечини на заданому розмірі. При здійсненні робочого ходу на другій чи третій ступенях зусиль відкриваються відповідні напірні клапани 6 розподільників 5. Зворотний хід здійснюється відкриттям зливного клапана 7, який забезпечує розвантаження циліндра 1 від тиску. Разом з цим відкривається напірний клапан 8 зворотних циліндрів 2. Рідина під тиском надходить до зворотних циліндрів 2. Після падіння тиску у циліндрі 1 до тиску у баці 4 сервоприводом відкривається наповнювальнозливний клапан 3 і здійснюється злив рідини до бака 4 під час підйому поперечини уверх. Робочий цикл роботи преса повторюється. Таким чином, така система керування гідравлічним пресом з насосно-акумуляторним приводом забезпечує підвищення якості та ефективності керування пресом, зниження рівня гідроударів, підвищення чутливості системи керування та точності кування (штампування). Джерела інформації: 1. Патент 82380 України, МПК В30 В15/16. Система керування гідравлічним трициліндровим пресом/ Невід омський В.О., Граматний В.М., Смородинський Г.Ю., Трембач Ю.М., Шевченко М.І., Токарев 0.3. - № а200601505. - Заяв. 14.02.2006. Опубл. 10.04.2008, Бюл.№7. 2. Мюллер Э. Гидравлические прессы и их приводы.- М.: Машиностроение, 1965. – С. 170, фиг. 122. 5 Комп’ютерна верстка М. Мацело 64956 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
