Паливопідігрівач транспортного засобу, що містить корпус, в якому знаходяться охолоджуючі пластини, в яких виконані турбулізуючі отвори та отвори для трубок, трубки, до яких припаяні охолоджуючі пластини, та трубні дошки, приварені до трубок, зварену обичайку та перегородки, що утворюють канал для проходження палива, кришки, прикріплені до трубних дощoк і ущільнені паронітовими прокладками, пробки, а також штуцери для підведення та відведення палива, підведення та відведення охолоджувальної рідини, зливання охолоджувальної рідини, який відрізняється тим, що турбулізуючі отвори виконано круглої форми, а випуклості турбулізуючих отворів розташовано по обидві сторони охолоджуючих пластин.

Текст

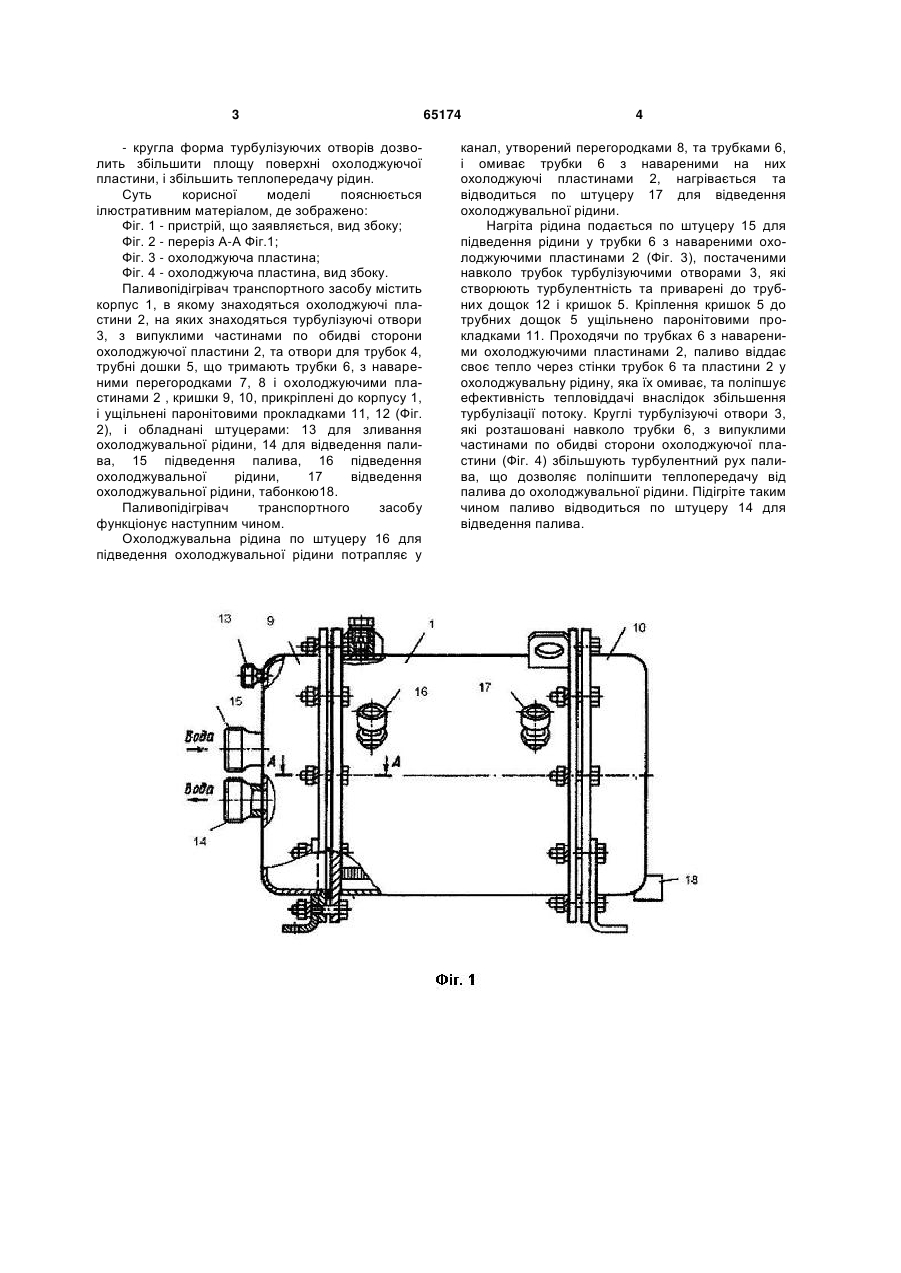

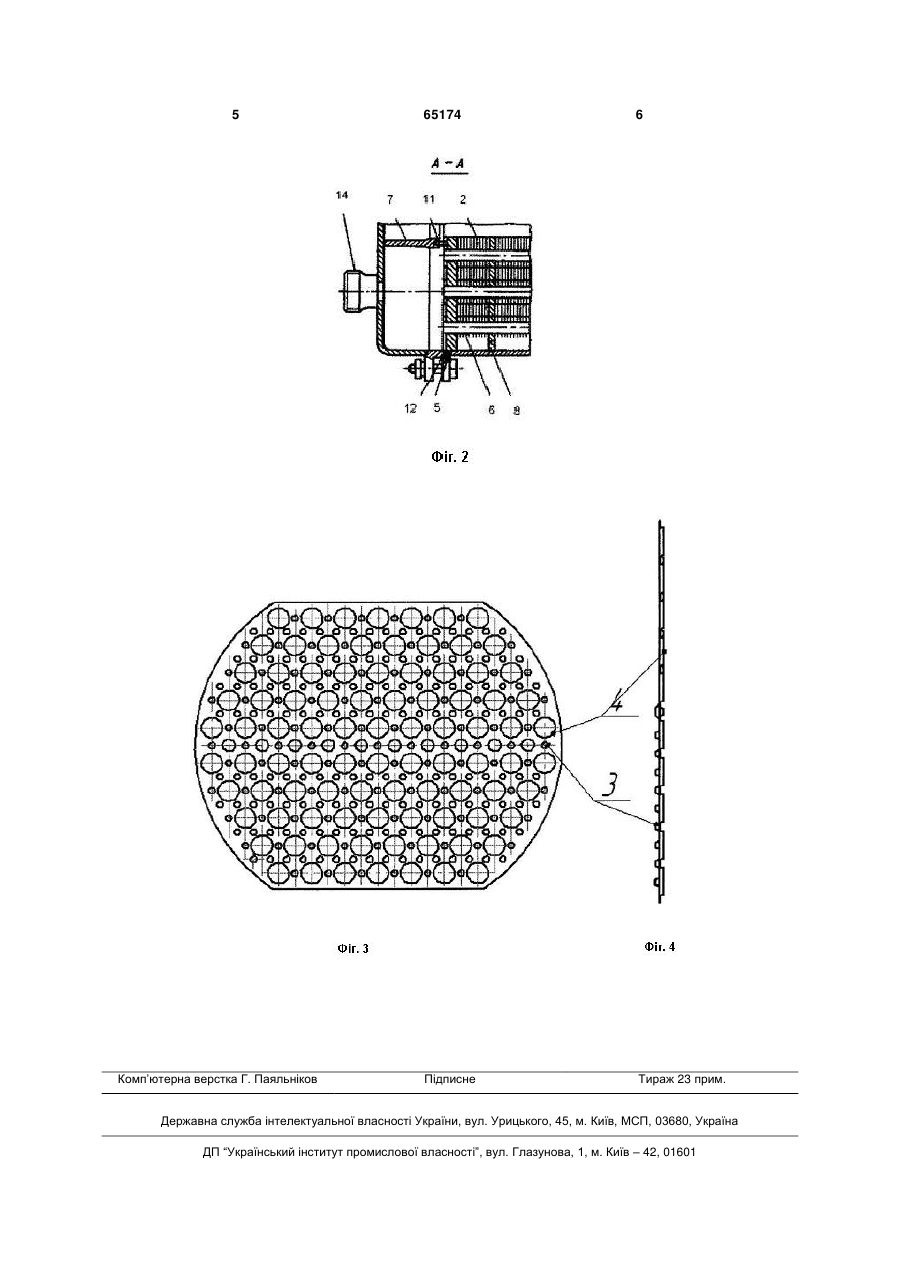

Паливопідігрівач транспортного засобу, що містить корпус, в якому знаходяться охолоджуючі пластини, в яких виконані турбулізуючі отвори та 3 - кругла форма турбулізуючих отворів дозволить збільшити площу поверхні охолоджуючої пластини, і збільшить теплопередачу рідин. Суть корисної моделі пояснюється ілюстративним матеріалом, де зображено: Фіг. 1 - пристрій, що заявляється, вид збоку; Фіг. 2 - переріз А-А Фіг.1; Фіг. 3 - охолоджуюча пластина; Фіг. 4 - охолоджуюча пластина, вид збоку. Паливопідігрівач транспортного засобу містить корпус 1, в якому знаходяться охолоджуючі пластини 2, на яких знаходяться турбулізуючі отвори 3, з випуклими частинами по обидві сторони охолоджуючої пластини 2, та отвори для трубок 4, трубні дошки 5, що тримають трубки 6, з навареними перегородками 7, 8 і охолоджуючими пластинами 2 , кришки 9, 10, прикріплені до корпусу 1, і ущільнені паронітовими прокладками 11, 12 (Фіг. 2), і обладнані штуцерами: 13 для зливання охолоджувальної рідини, 14 для відведення палива, 15 підведення палива, 16 підведення охолоджувальної рідини, 17 відведення охолоджувальної рідини, табонкою18. Паливопідігрівач транспортного засобу функціонує наступним чином. Охолоджувальна рідина по штуцеру 16 для підведення охолоджувальної рідини потрапляє у 65174 4 канал, утворений перегородками 8, та трубками 6, і омиває трубки 6 з навареними на них охолоджуючі пластинами 2, нагрівається та відводиться по штуцеру 17 для відведення охолоджувальної рідини. Нагріта рідина подається по штуцеру 15 для підведення рідини у трубки 6 з навареними охолоджуючими пластинами 2 (Фіг. 3), постаченими навколо трубок турбулізуючими отворами 3, які створюють турбулентність та приварені до трубних дощок 12 і кришок 5. Кріплення кришок 5 до трубних дощок 5 ущільнено паронітовими прокладками 11. Проходячи по трубках 6 з навареними охолоджуючими пластинами 2, паливо віддає своє тепло через стінки трубок 6 та пластини 2 у охолоджувальну рідину, яка їх омиває, та поліпшує ефективність тепловіддачі внаслідок збільшення турбулізації потоку. Круглі турбулізуючі отвори 3, які розташовані навколо трубки 6, з випуклими частинами по обидві сторони охолоджуючої пластини (Фіг. 4) збільшують турбулентний рух палива, що дозволяє поліпшити теплопередачу від палива до охолоджувальної рідини. Підігріте таким чином паливо відводиться по штуцеру 14 для відведення палива. 5 Комп’ютерна верстка Г. Паяльніков 65174 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
