Самовідчеплюваний гак

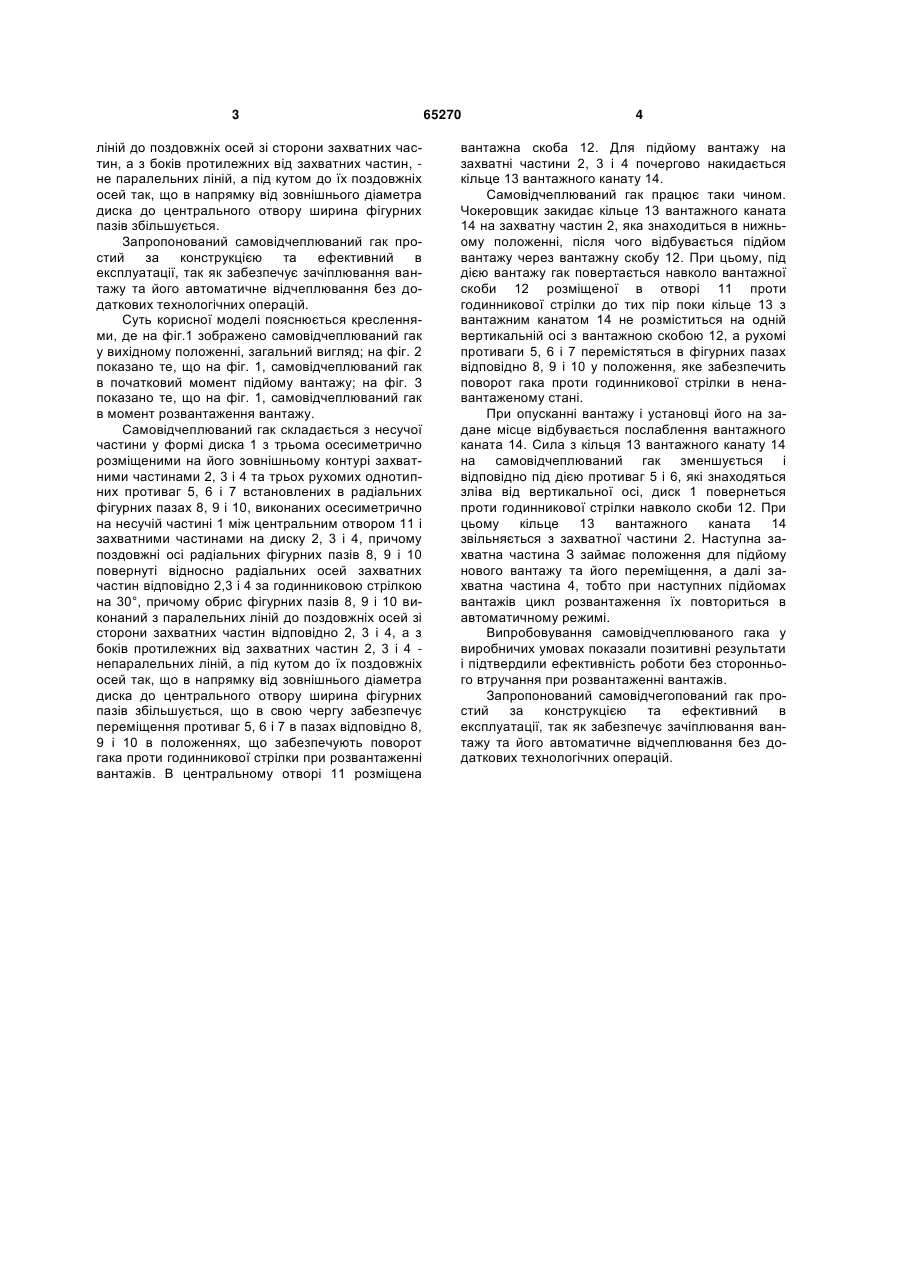

Самовідчеплюваний гак, що складається з несучої частини, начепленої за допомогою вантажної скоби на вантажопідйомний механізм, та противаг, який відрізняється тим, що несуча частина виконана у формі диска з центральним отвором, в 3 ліній до поздовжніх осей зі сторони захватних частин, а з боків протилежних від захватних частин, не паралельних ліній, а під кутом до їх поздовжніх осей так, що в напрямку від зовнішнього діаметра диска до центрального отвору ширина фігурних пазів збільшується. Запропонований самовідчеплюваний гак простий за конструкцією та ефективний в експлуатації, так як забезпечує зачіплювання вантажу та його автоматичне відчеплювання без додаткових технологічних операцій. Суть корисної моделі пояснюється кресленнями, де на фіг.1 зображено самовідчеплюваний гак у вихідному положенні, загальний вигляд; на фіг. 2 показано те, що на фіг. 1, самовідчеплюваний гак в початковий момент підйому вантажу; на фіг. 3 показано те, що на фіг. 1, самовідчеплюваний гак в момент розвантаження вантажу. Самовідчеплюваний гак складається з несучої частини у формі диска 1 з трьома осесиметрично розміщеними на його зовнішньому контурі захватними частинами 2, 3 і 4 та трьох рухомих однотипних противаг 5, 6 і 7 встановлених в радіальних фігурних пазах 8, 9 і 10, виконаних осесиметрично на несучій частині 1 між центральним отвором 11 і захватними частинами на диску 2, 3 і 4, причому поздовжні осі радіальних фігурних пазів 8, 9 і 10 повернуті відносно радіальних осей захватних частин відповідно 2,3 і 4 за годинниковою стрілкою на 30°, причому обрис фігурних пазів 8, 9 і 10 виконаний з паралельних ліній до поздовжніх осей зі сторони захватних частин відповідно 2, 3 і 4, а з боків протилежних від захватних частин 2, 3 і 4 непаралельних ліній, а під кутом до їх поздовжніх осей так, що в напрямку від зовнішнього діаметра диска до центрального отвору ширина фігурних пазів збільшується, що в свою чергу забезпечує переміщення противаг 5, 6 і 7 в пазах відповідно 8, 9 і 10 в положеннях, що забезпечують поворот гака проти годинникової стрілки при розвантаженні вантажів. В центральному отворі 11 розміщена 65270 4 вантажна скоба 12. Для підйому вантажу на захватні частини 2, 3 і 4 почергово накидається кільце 13 вантажного канату 14. Самовідчеплюваний гак працює таки чином. Чокеровщик закидає кільце 13 вантажного каната 14 на захватну частин 2, яка знаходиться в нижньому положенні, після чого відбувається підйом вантажу через вантажну скобу 12. При цьому, під дією вантажу гак повертається навколо вантажної скоби 12 розміщеної в отворі 11 проти годинникової стрілки до тих пір поки кільце 13 з вантажним канатом 14 не розміститься на одній вертикальній осі з вантажною скобою 12, а рухомі противаги 5, 6 і 7 перемістяться в фігурних пазах відповідно 8, 9 і 10 у положення, яке забезпечить поворот гака проти годинникової стрілки в ненавантаженому стані. При опусканні вантажу і установці його на задане місце відбувається послаблення вантажного каната 14. Сила з кільця 13 вантажного канату 14 на самовідчеплюваний гак зменшується і відповідно під дією противаг 5 і 6, які знаходяться зліва від вертикальної осі, диск 1 повернеться проти годинникової стрілки навколо скоби 12. При цьому кільце 13 вантажного каната 14 звільняється з захватної частини 2. Наступна захватна частина З займає положення для підйому нового вантажу та його переміщення, а далі захватна частина 4, тобто при наступних підйомах вантажів цикл розвантаження їх повториться в автоматичному режимі. Випробовування самовідчеплюваного гака у виробничих умовах показали позитивні результати і підтвердили ефективність роботи без стороннього втручання при розвантаженні вантажів. Запропонований самовідчегопований гак простий за конструкцією та ефективний в експлуатації, так як забезпечує зачіплювання вантажу та його автоматичне відчеплювання без додаткових технологічних операцій. 5 Комп’ютерна верстка Д. Шеверун 65270 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
