Спосіб випробування захисних покриттів електродів для ручного дугового зварювання
Номер патенту: 65271
Опубліковано: 25.11.2011
Автори: Бондарев Сергій Володимирович, Кассов Валерій Дмитрович
Формула / Реферат
Спосіб випробування захисних покриттів електродів для ручного дугового зварювання, який включає занурення електрода з нанесеним захисним покриттям у металеву ємність з рідиною, який відрізняється тим, що як рідина застосовується електроліт, та до стрижня електрода і металевої ємності підключається електричний пристрій, з якого подається напруга та відбувається підвищення напруги до виникнення пробою захисного покриття при наявності у ньому структурних дефектів.
Текст

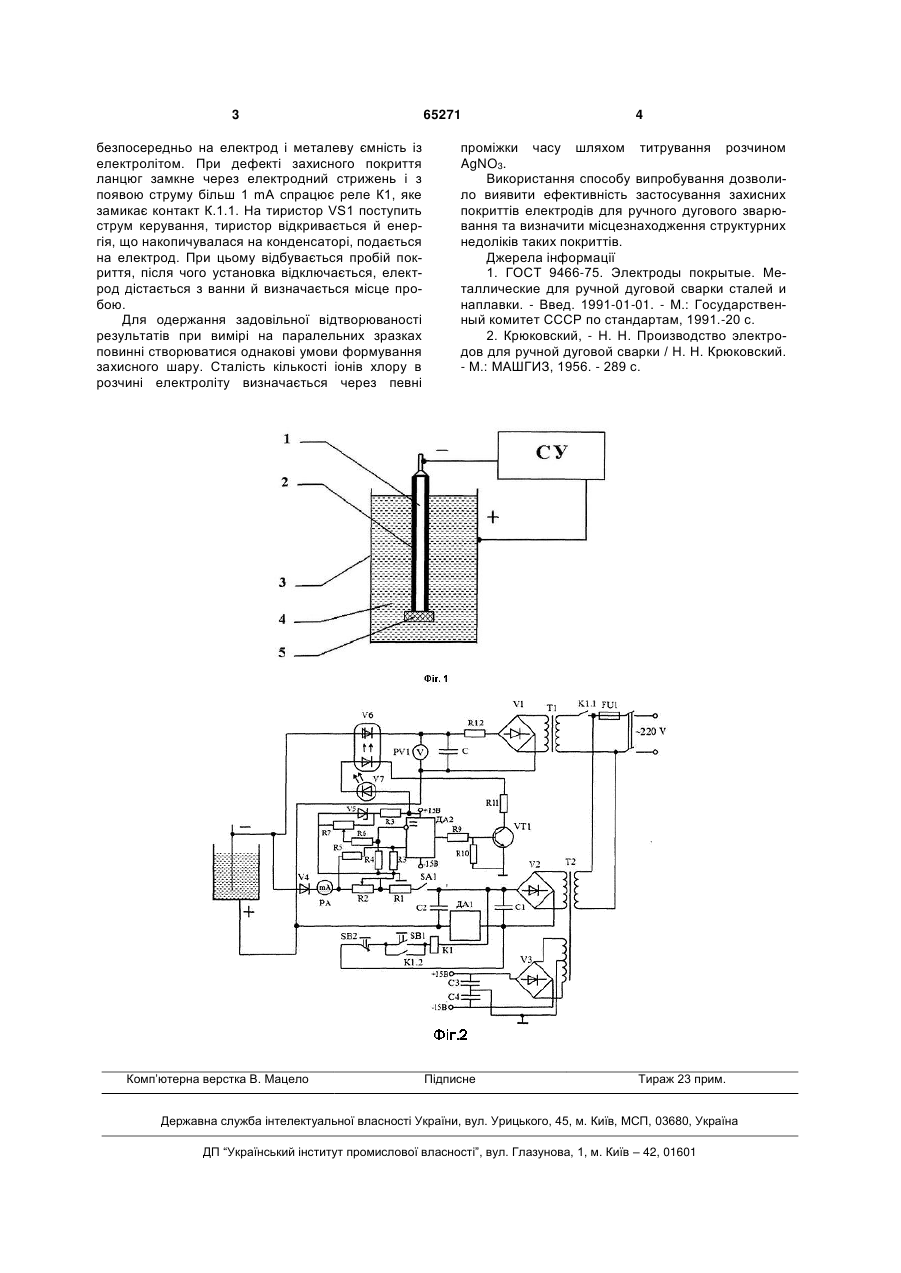

Спосіб випробування захисних покриттів електродів для ручного дугового зварювання, який 3 безпосередньо на електрод і металеву ємність із електролітом. При дефекті захисного покриття ланцюг замкне через електродний стрижень і з появою струму більш 1 mА спрацює реле К1, яке замикає контакт К.1.1. На тиристор VS1 поступить струм керування, тиристор відкривається й енергія, що накопичувалася на конденсаторі, подається на електрод. При цьому відбувається пробій покриття, після чого установка відключається, електрод дістається з ванни й визначається місце пробою. Для одержання задовільної відтворюваності результатів при вимірі на паралельних зразках повинні створюватися однакові умови формування захисного шару. Сталість кількості іонів хлору в розчині електроліту визначається через певні Комп’ютерна верстка В. Мацело 65271 4 проміжки часу шляхом титрування розчином AgNO3. Використання способу випробування дозволило виявити ефективність застосування захисних покриттів електродів для ручного дугового зварювання та визначити місцезнаходження структурних недоліків таких покриттів. Джерела інформації 1. ГОСТ 9466-75. Электроды покрытые. Металлические для ручной дуговой сварки сталей и наплавки. - Введ. 1991-01-01. - М.: Государственный комитет СССР по стандартам, 1991.-20 с. 2. Крюковский, - Н. Н. Производство электродов для ручной дуговой сварки / Н. Н. Крюковский. - М.: МАШГИЗ, 1956. - 289 с. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for testing of protective coatings of electrodes for manual metal arc welding
Автори англійськоюBondariev Serhii Volodymyrovych, Kassov Valerii Dmytrovych
Назва патенту російськоюСпособ испытания защитных покрытий электродов для ручной дуговой сварки
Автори російськоюБондарев Сергей Владимирович, Кассов Валерий Дмитриевич
МПК / Мітки
МПК: B23K 35/40
Мітки: випробування, електродів, зварювання, захисних, ручного, покриттів, спосіб, дугового
