Вихровий контактний елемент масообмінних апаратів

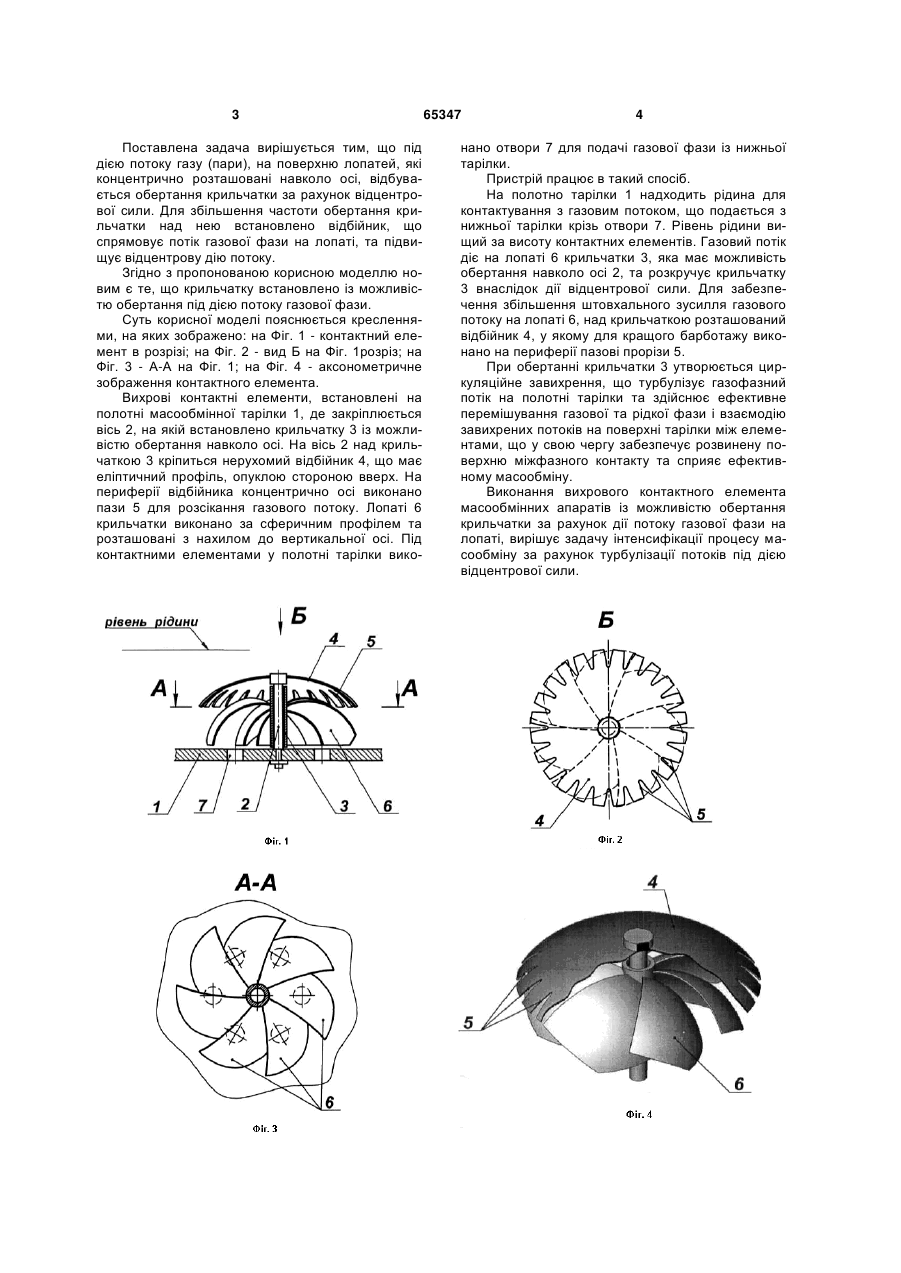

Вихровий контактний елемент масообмінних апаратів тарілчастого типу із завихреними елементами у вигляді лопатевої крильчатки та відбірника, що забезпечує контакт рідкої та газової фаз за принципом закручування потоків, який відрізняється тим, що крильчатку виконано із можливістю обертання під дією газового потоку. (19) (21) u201101546 (22) 10.02.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) ВАЛУЙСКОВА СТАНІСЛАВА СЕРГІЇВНА, АН ГАЛИНА ЮРІЇВНА, ЛУКАШОВА ВІКТОРІЯ ВОЛОДИМИРІВНА (73) ВАЛУЙСКОВА СТАНІСЛАВА СЕРГІЇВНА, АН ГАЛИНА ЮРІЇВНА, ЛУКАШОВА ВІКТОРІЯ ВОЛОДИМИРІВНА 3 Поставлена задача вирішується тим, що під дією потоку газу (пари), на поверхню лопатей, які концентрично розташовані навколо осі, відбувається обертання крильчатки за рахунок відцентрової сили. Для збільшення частоти обертання крильчатки над нею встановлено відбійник, що спрямовує потік газової фази на лопаті, та підвищує відцентрову дію потоку. Згідно з пропонованою корисною моделлю новим є те, що крильчатку встановлено із можливістю обертання під дією потоку газової фази. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - контактний елемент в розрізі; на Фіг. 2 - вид Б на Фіг. 1розріз; на Фіг. 3 - А-А на Фіг. 1; на Фіг. 4 - аксонометричне зображення контактного елемента. Вихрові контактні елементи, встановлені на полотні масообмінної тарілки 1, де закріплюється вісь 2, на якій встановлено крильчатку 3 із можливістю обертання навколо осі. На вісь 2 над крильчаткою 3 кріпиться нерухомий відбійник 4, що має еліптичний профіль, опуклою стороною вверх. На периферії відбійника концентрично осі виконано пази 5 для розсікання газового потоку. Лопаті 6 крильчатки виконано за сферичним профілем та розташовані з нахилом до вертикальної осі. Під контактними елементами у полотні тарілки вико 65347 4 нано отвори 7 для подачі газової фази із нижньої тарілки. Пристрій працює в такий спосіб. На полотно тарілки 1 надходить рідина для контактування з газовим потоком, що подається з нижньої тарілки крізь отвори 7. Рівень рідини вищий за висоту контактних елементів. Газовий потік діє на лопаті 6 крильчатки 3, яка має можливість обертання навколо осі 2, та розкручує крильчатку 3 внаслідок дії відцентрової сили. Для забезпечення збільшення штовхального зусилля газового потоку на лопаті 6, над крильчаткою розташований відбійник 4, у якому для кращого барботажу виконано на периферії пазові прорізи 5. При обертанні крильчатки 3 утворюється циркуляційне завихрення, що турбулізує газофазний потік на полотні тарілки та здійснює ефективне перемішування газової та рідкої фази і взаємодію завихрених потоків на поверхні тарілки між елементами, що у свою чергу забезпечує розвинену поверхню міжфазного контакту та сприяє ефективному масообміну. Виконання вихрового контактного елемента масообмінних апаратів із можливістю обертання крильчатки за рахунок дії потоку газової фази на лопаті, вирішує задачу інтенсифікації процесу масообміну за рахунок турбулізації потоків під дією відцентрової сили. 5 Комп’ютерна верстка А. Крижанівський 65347 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
