Контактний пристрій для масообмінних апаратів

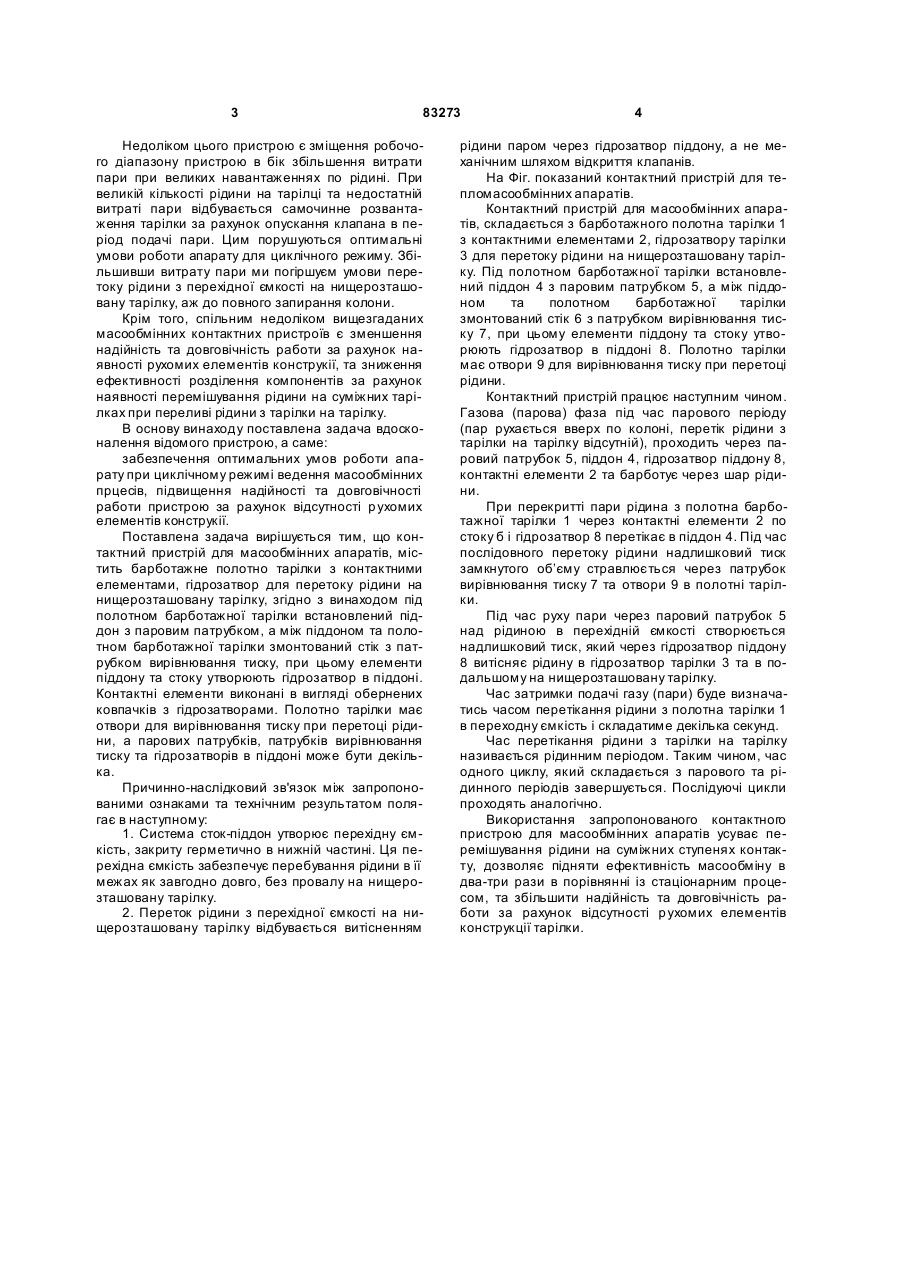

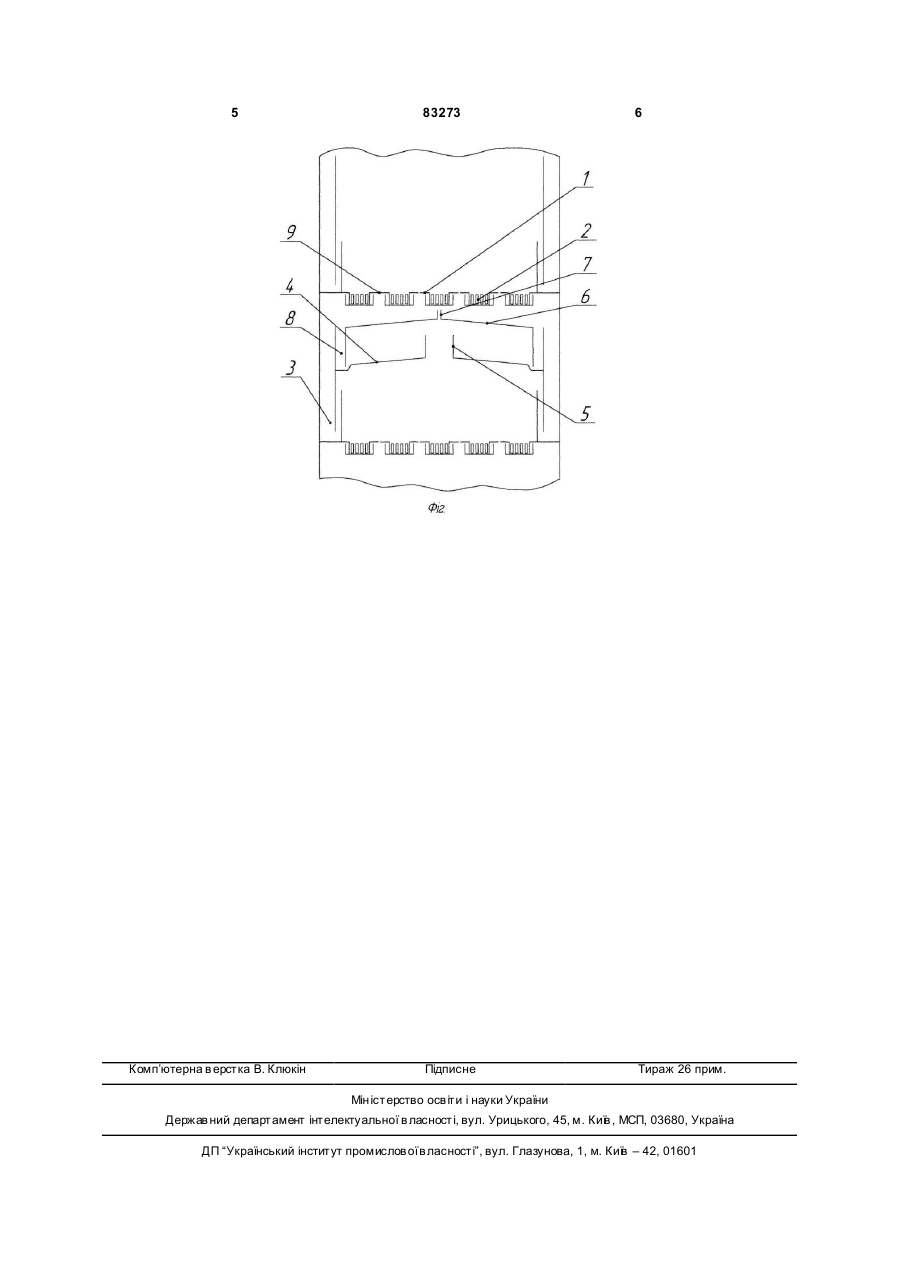

1. Контактний пристрій для масообмінних апаратів, що містить барботажне полотно тарілки з 3 83273 Недоліком цього пристрою є зміщення робочого діапазону пристрою в бік збільшення витрати пари при великих навантаженнях по рідині. При великій кількості рідини на тарілці та недостатній витраті пари відбувається самочинне розвантаження тарілки за рахунок опускання клапана в період подачі пари. Цим порушуються оптимальні умови роботи апарату для циклічного режиму. Збільшивши витрату пари ми погіршуєм умови перетоку рідини з перехідної ємкості на нищерозташовану тарілку, аж до повного запирання колони. Крім того, спільним недоліком вищезгаданих масообмінних контактних пристроїв є зменшення надійність та довговічність работи за рахунок наявності рухомих елементів конструкії, та зниження ефективності розділення компонентів за рахунок наявності перемішування рідини на суміжних тарілках при переливі рідини з тарілки на тарілку. В основу винаходу поставлена задача вдосконалення відомого пристрою, а саме: забезпечення оптимальних умов роботи апарату при циклічному режимі ведення масообмінних прцесів, підвищення надійності та довговічності работи пристрою за рахунок відсутності р ухомих елементів конструкії. Поставлена задача вирішується тим, що контактний пристрій для масообмінних апаратів, містить барботажне полотно тарілки з контактними елементами, гідрозатвор для перетоку рідини на нищерозташовану тарілку, згідно з винаходом під полотном барботажної тарілки встановлений піддон з паровим патрубком, а між піддоном та полотном барботажної тарілки змонтований стік з патрубком вирівнювання тиску, при цьому елементи піддону та стоку утворюють гідрозатвор в піддоні. Контактні елементи виконані в вигляді обернених ковпачків з гідрозатворами. Полотно тарілки має отвори для вирівнювання тиску при перетоці рідини, а парових патрубків, патрубків вирівнювання тиску та гідрозатворів в піддоні може бути декілька. Причинно-наслідковий зв'язок між запропонованими ознаками та технічним результатом полягає в наступному: 1. Система сток-піддон утворює перехідну ємкість, закриту герметично в нижній частині. Ця перехідна ємкість забезпечує перебування рідини в її межах як завгодно довго, без провалу на нищерозташовану тарілку. 2. Переток рідини з перехідної ємкості на нищерозташовану тарілку відбувається витісненням 4 рідини паром через гідрозатвор піддону, а не механічним шляхом відкриття клапанів. На Фіг. показаний контактний пристрій для тепломасообмінних апаратів. Контактний пристрій для масообмінних апаратів, складається з барботажного полотна тарілки 1 з контактними елементами 2, гідрозатвору тарілки 3 для перетоку рідини на нищерозташовану тарілку. Під полотном барботажної тарілки встановлений піддон 4 з паровим патрубком 5, а між піддоном та полотном барботажної тарілки змонтований стік 6 з патрубком вирівнювання тиску 7, при цьому елементи піддону та стоку утворюють гідрозатвор в піддоні 8. Полотно тарілки має отвори 9 для вирівнювання тиску при перетоці рідини. Контактний пристрій працює наступним чином. Газова (парова) фаза під час парового періоду (пар рухається вверх по колоні, перетік рідини з тарілки на тарілку відсутній), проходить через паровий патрубок 5, піддон 4, гідрозатвор піддону 8, контактні елементи 2 та барботує через шар рідини. При перекритті пари рідина з полотна барботажної тарілки 1 через контактні елементи 2 по стоку б і гідрозатвор 8 перетікає в піддон 4. Під час послідовного перетоку рідини надлишковий тиск замкнутого об’єму стравлюється через патрубок вирівнювання тиску 7 та отвори 9 в полотні тарілки. Під час руху пари через паровий патрубок 5 над рідиною в перехідній ємкості створюється надлишковий тиск, який через гідрозатвор піддону 8 витісняє рідину в гідрозатвор тарілки 3 та в подальшому на нищерозташовану тарілку. Час затримки подачі газу (пари) буде визначатись часом перетікання рідини з полотна тарілки 1 в переходну ємкість і складатиме декілька секунд. Час перетікання рідини з тарілки на тарілку називається рідинним періодом. Таким чином, час одного циклу, який складається з парового та рідинного періодів завершується. Послідуючі цикли проходять аналогічно. Використання запропонованого контактного пристрою для масообмінних апаратів усуває перемішування рідини на суміжних ступенях контакту, дозволяє підняти ефективність масообміну в два-три рази в порівнянні із стаціонарним процесом, та збільшити надійність та довговічність работи за рахунок відсутності р ухомих елементів конструкції тарілки. 5 Комп’ютерна в ерстка В. Клюкін 83273 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
