Абразивний інструмент

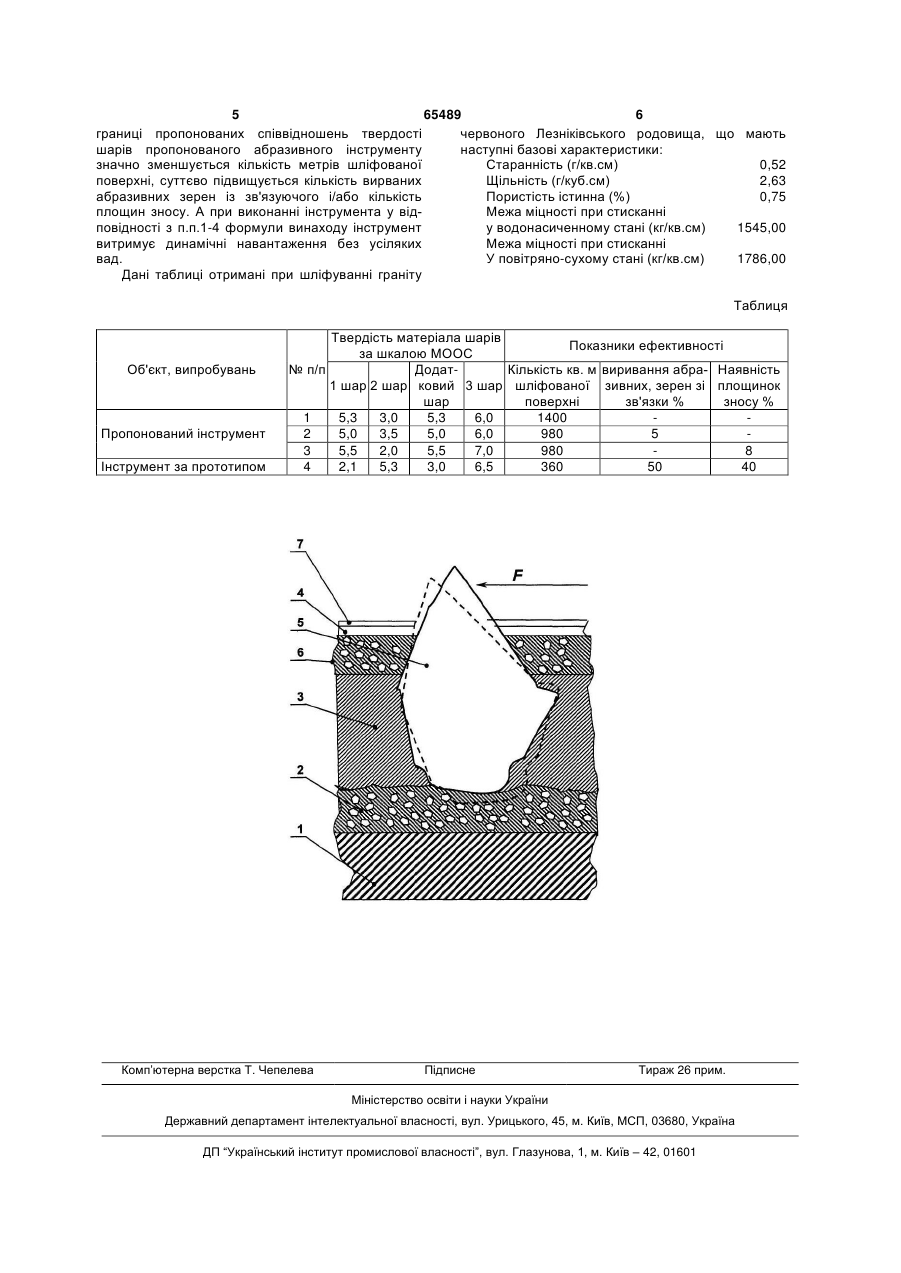

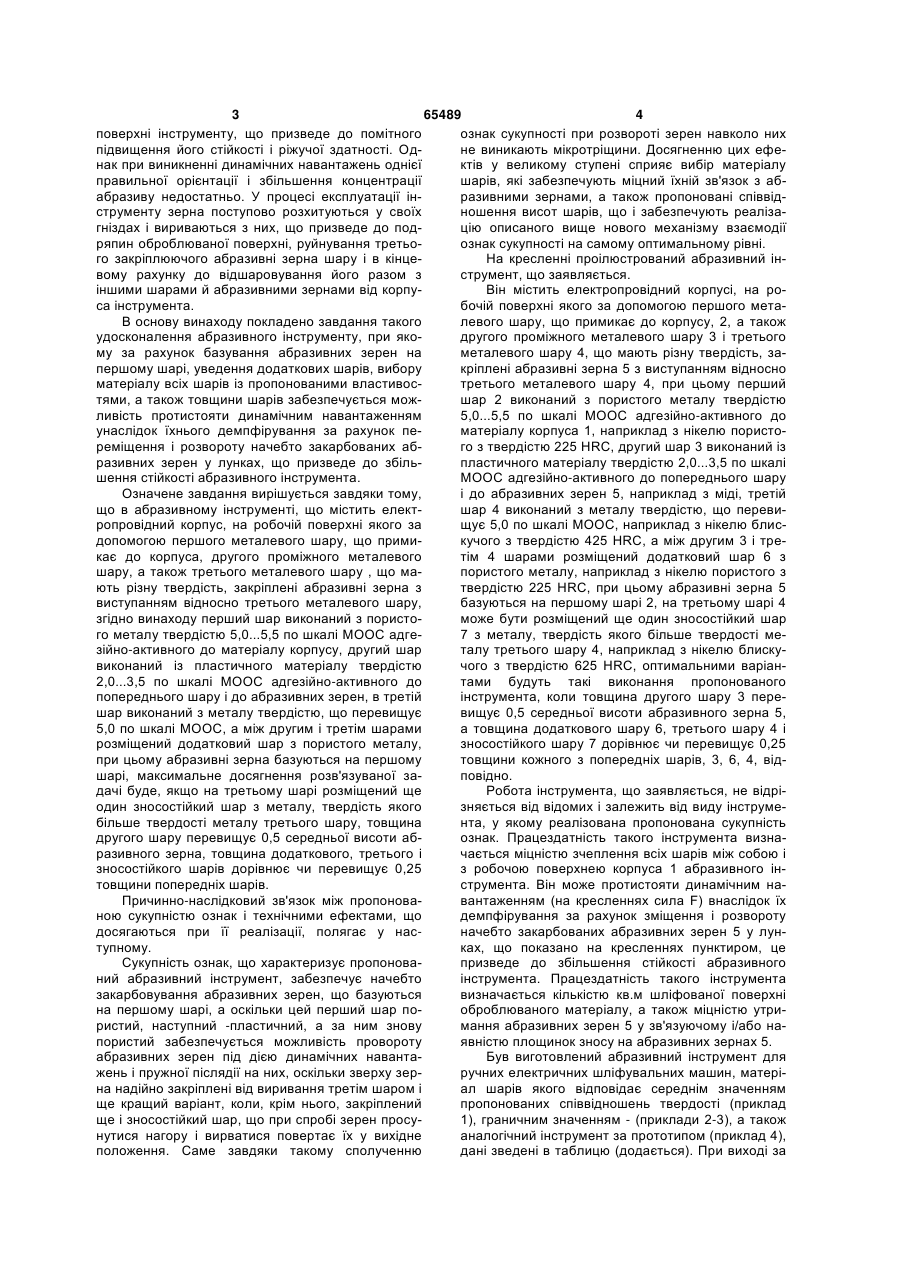

1. Абразивний інструмент, що містить електропровідний корпус, на робочій поверхні якого за допомогою першого металевого шару, що примикає до корпусу, другого проміжного металевого шару, а також третього металевого шару, що мають різну твердість, закріплені абразивні зерна з виступанням відносно третього металевого шару, який відрізняється тим, що перший шар викона C2 2 (19) 1 3 65489 4 поверхні інструменту, що призведе до помітного ознак сукупності при розвороті зерен навколо них підвищення його стійкості і ріжучої здатності. Одне виникають мікротріщини. Досягненню цих ефенак при виникненні динамічних навантажень однієї ктів у великому ступені сприяє вибір матеріалу правильної орієнтації і збільшення концентрації шарів, які забезпечують міцний їхній зв'язок з абабразиву недостатньо. У процесі експлуатації інразивними зернами, а також пропоновані співвідструменту зерна поступово розхитуються у своїх ношення висот шарів, що і забезпечують реалізагніздах і вириваються з них, що призведе до подцію описаного вище нового механізму взаємодії ряпин оброблюваної поверхні, руйнування третьоознак сукупності на самому оптимальному рівні. го закріплюючого абразивні зерна шару і в кінцеНа кресленні проілюстрований абразивний інвому рахунку до відшаровування його разом з струмент, що заявляється. іншими шарами й абразивними зернами від корпуВін містить електропровідний корпусі, на роса інструмента. бочій поверхні якого за допомогою першого метаВ основу винаходу покладено завдання такого левого шару, що примикає до корпусу, 2, а також удосконалення абразивного інструменту, при якодругого проміжного металевого шару 3 і третього му за рахунок базування абразивних зерен на металевого шару 4, що мають різну твердість, запершому шарі, уведення додаткових шарів, вибору кріплені абразивні зерна 5 з виступанням відносно матеріалу всіх шарів із пропонованими властивостретього металевого шару 4, при цьому перший тями, а також товщини шарів забезпечується можшар 2 виконаний з пористого металу твердістю ливість протистояти динамічним навантаженням 5,0...5,5 по шкалі МООС адгезійно-активного до унаслідок їхнього демпфірування за рахунок пематеріалу корпуса 1, наприклад з нікелю пористореміщення і розвороту начебто закарбованих абго з твердістю 225 HRC, другий шар 3 виконаний із разивних зерен у лунках, що призведе до збільпластичного матеріалу твердістю 2,0...3,5 по шкалі шення стійкості абразивного інструмента. МООС адгезійно-активного до попереднього шару Означене завдання вирішується завдяки тому, і до абразивних зерен 5, наприклад з міді, третій що в абразивному інструменті, що містить електшар 4 виконаний з металу твердістю, що перевиропровідний корпус, на робочій поверхні якого за щує 5,0 по шкалі МООС, наприклад з нікелю блисдопомогою першого металевого шару, що примикучого з твердістю 425 HRC, а між другим 3 і трекає до корпуса, другого проміжного металевого тім 4 шарами розміщений додатковий шар 6 з шару, а також третього металевого шару , що мапористого металу, наприклад з нікелю пористого з ють різну твердість, закріплені абразивні зерна з твердістю 225 HRC, при цьому абразивні зерна 5 виступанням відносно третього металевого шару, базуються на першому шарі 2, на третьому шарі 4 згідно винаходу перший шар виконаний з пористоможе бути розміщений ще один зносостійкий шар го металу твердістю 5,0...5,5 по шкалі МООС адге7 з металу, твердість якого більше твердості мезійно-активного до матеріалу корпусу, другий шар талу третього шару 4, наприклад з нікелю блискувиконаний із пластичного матеріалу твердістю чого з твердістю 625 HRC, оптимальними варіан2,0...3,5 по шкалі МООС адгезійно-активного до тами будуть такі виконання пропонованого попереднього шару і до абразивних зерен, в третій інструмента, коли товщина другого шару 3 перешар виконаний з металу твердістю, що перевищує вищує 0,5 середньої висоти абразивного зерна 5, 5,0 по шкалі МООС, а між другим і третім шарами а товщина додаткового шару 6, третього шару 4 і розміщений додатковий шар з пористого металу, зносостійкого шару 7 дорівнює чи перевищує 0,25 при цьому абразивні зерна базуються на першому товщини кожного з попередніх шарів, 3, 6, 4, відшарі, максимальне досягнення розв'язуваної заповідно. дачі буде, якщо на третьому шарі розміщений ще Робота інструмента, що заявляється, не відріодин зносостійкий шар з металу, твердість якого зняється від відомих і залежить від виду інструмебільше твердості металу третього шару, товщина нта, у якому реалізована пропонована сукупність другого шару перевищує 0,5 середньої висоти абознак. Працездатність такого інструмента визнаразивного зерна, товщина додаткового, третього і чається міцністю зчеплення всіх шарів між собою і зносостійкого шарів дорівнює чи перевищує 0,25 з робочою поверхнею корпуса 1 абразивного інтовщини попередніх шарів. струмента. Він може протистояти динамічним наПричинно-наслідковий зв'язок між пропоновавантаженням (на кресленнях сила F) внаслідок їх ною сукупністю ознак і технічними ефектами, що демпфірування за рахунок зміщення і розвороту досягаються при її реалізації, полягає у насначебто закарбованих абразивних зерен 5 у лунтупному. ках, що показано на кресленнях пунктиром, це Сукупність ознак, що характеризує пропоновапризведе до збільшення стійкості абразивного ний абразивний інструмент, забезпечує начебто інструмента. Працездатність такого інструмента закарбовування абразивних зерен, що базуються визначається кількістю кв.м шліфованої поверхні на першому шарі, а оскільки цей перший шар пооброблюваного матеріалу, а також міцністю утриристий, наступний -пластичний, а за ним знову мання абразивних зерен 5 у зв'язуючому і/або напористий забезпечується можливість провороту явністю площинок зносу на абразивних зернах 5. абразивних зерен під дією динамічних навантаБув виготовлений абразивний інструмент для жень і пружної післядії на них, оскільки зверху зерручних електричних шліфувальних машин, матеріна надійно закріплені від виривання третім шаром і ал шарів якого відповідає середнім значенням ще кращий варіант, коли, крім нього, закріплений пропонованих співвідношень твердості (приклад ще і зносостійкий шар, що при спробі зерен просу1), граничним значенням - (приклади 2-3), а також нутися нагору і вирватися повертає їх у вихідне аналогічний інструмент за прототипом (приклад 4), положення. Саме завдяки такому сполученню дані зведені в таблицю (додається). При виході за 5 65489 6 границі пропонованих співвідношень твердості червоного Лезніківського родовища, що мають шарів пропонованого абразивного інструменту наступні базові характеристики: значно зменшується кількість метрів шліфованої Старанність (г/кв.см) 0,52 поверхні, суттєво підвищується кількість вирваних Щільність (г/куб.см) 2,63 абразивних зерен із зв'язуючого і/або кількість Пористість істинна (%) 0,75 площин зносу. А при виконанні інструмента у відМежа міцності при стисканні повідності з п.п.1-4 формули винаходу інструмент у водонасиченному стані (кг/кв.см) 1545,00 витримує динамічні навантаження без усіляких Межа міцності при стисканні вад. У повітряно-сухому стані (кг/кв.см) 1786,00 Дані таблиці отримані при шліфуванні граніту Таблиця Об'єкт, випробувань Пропонований інструмент Інструмент за прототипом Твердість матеріала шарів Показники ефективності за шкалою МООС № п/п ДодатКількість кв. м виривання абра- Наявність 1 шар 2 шар ковий 3 шар шліфованої зивних, зерен зі площинок шар поверхні зв'язки % зносу % 1 5,3 3,0 5,3 6,0 1400 2 5,0 3,5 5,0 6,0 980 5 3 5,5 2,0 5,5 7,0 980 8 4 2,1 5,3 3,0 6,5 360 50 40 Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
