Герметична камера для гідроізоляції зони обробки електричною дугою отворів та порожнин

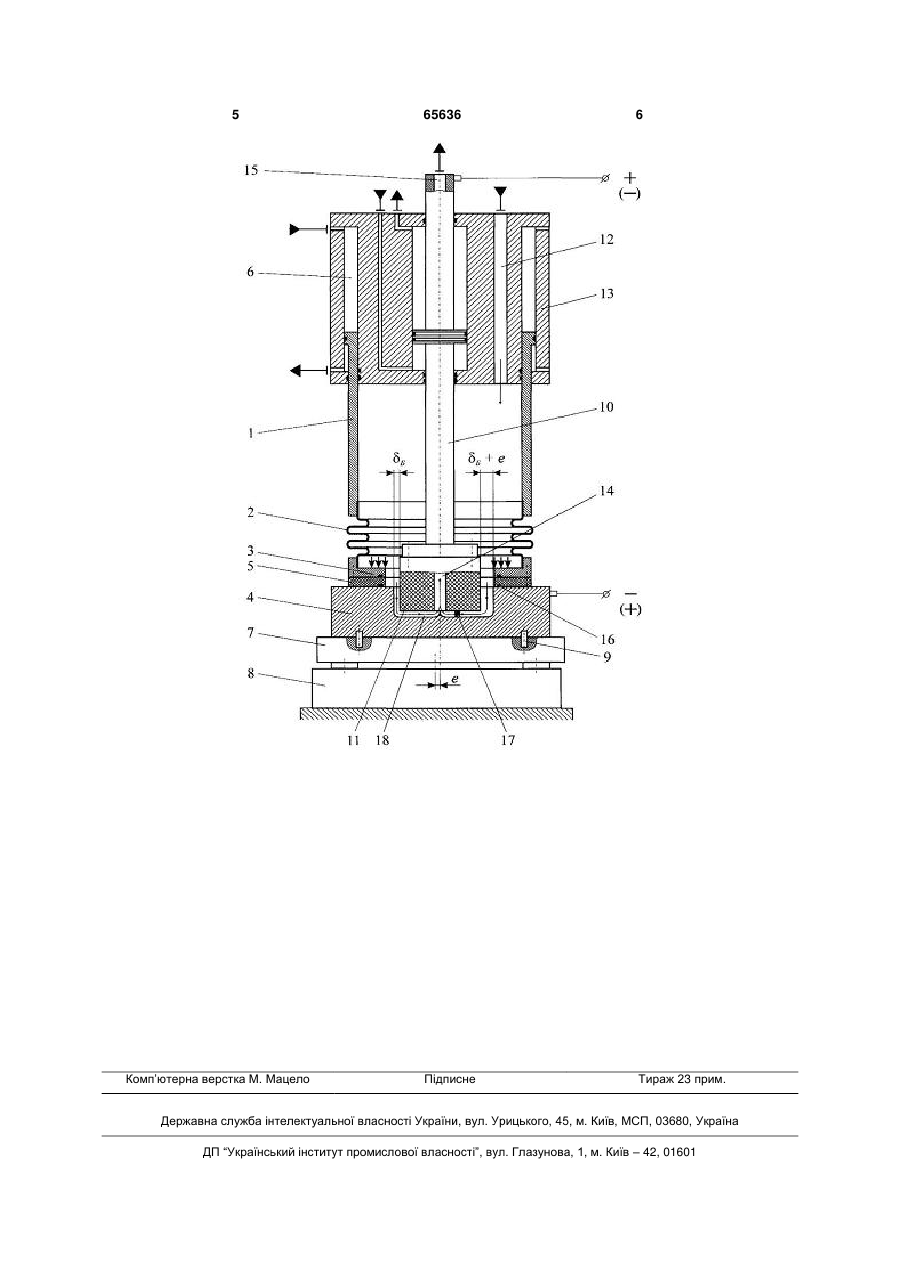

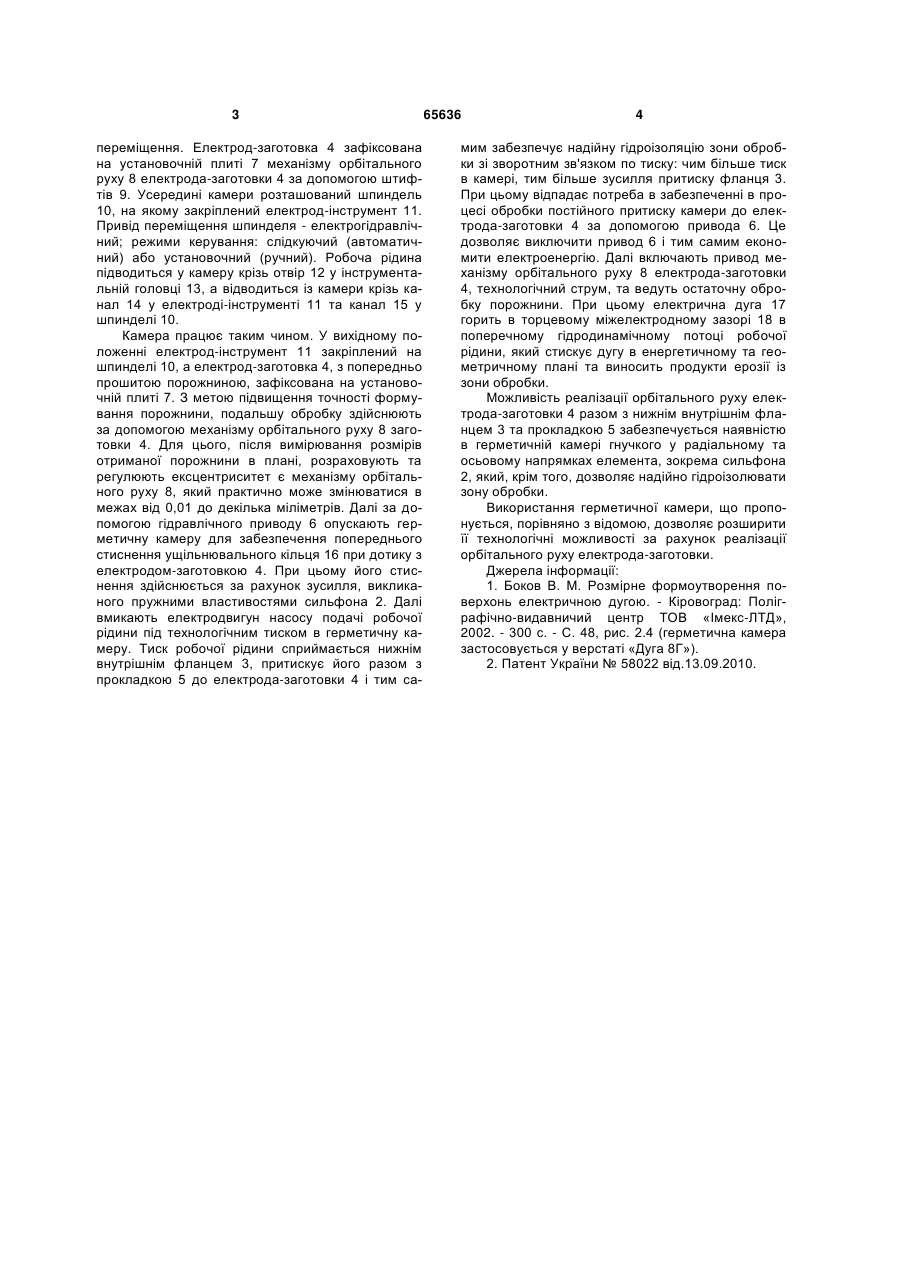

Герметична камера для гідроізоляції зони обробки електричною дугою отворів та порожнин, яка має корпус з нижнім внутрішнім фланцем, що сприймає тиск робочої рідини, яка відрізняється тим, що між фланцем та корпусом встановлено гнучкий у радіальному та осьовому напрямках елемент, що ущільнює, наприклад сильфон. (19) (21) u201106410 (22) 23.05.2011 (24) 12.12.2011 (46) 12.12.2011, Бюл.№ 23, 2011 р. (72) БОКОВ ВІКТОР МИХАЙЛОВИЧ (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 переміщення. Електрод-заготовка 4 зафіксована на установочній плиті 7 механізму орбітального руху 8 електрода-заготовки 4 за допомогою штифтів 9. Усередині камери розташований шпиндель 10, на якому закріплений електрод-інструмент 11. Привід переміщення шпинделя - електрогідравлічний; режими керування: слідкуючий (автоматичний) або установочний (ручний). Робоча рідина підводиться у камеру крізь отвір 12 у інструментальній головці 13, а відводиться із камери крізь канал 14 у електроді-інструменті 11 та канал 15 у шпинделі 10. Камера працює таким чином. У вихідному положенні електрод-інструмент 11 закріплений на шпинделі 10, а електрод-заготовка 4, з попередньо прошитою порожниною, зафіксована на установочній плиті 7. З метою підвищення точності формування порожнини, подальшу обробку здійснюють за допомогою механізму орбітального руху 8 заготовки 4. Для цього, після вимірювання розмірів отриманої порожнини в плані, розраховують та регулюють ексцентриситет є механізму орбітального руху 8, який практично може змінюватися в межах від 0,01 до декілька міліметрів. Далі за допомогою гідравлічного приводу 6 опускають герметичну камеру для забезпечення попереднього стиснення ущільнювального кільця 16 при дотику з електродом-заготовкою 4. При цьому його стиснення здійснюється за рахунок зусилля, викликаного пружними властивостями сильфона 2. Далі вмикають електродвигун насосу подачі робочої рідини під технологічним тиском в герметичну камеру. Тиск робочої рідини сприймається нижнім внутрішнім фланцем 3, притискує його разом з прокладкою 5 до електрода-заготовки 4 і тим са 65636 4 мим забезпечує надійну гідроізоляцію зони обробки зі зворотним зв'язком по тиску: чим більше тиск в камері, тим більше зусилля притиску фланця 3. При цьому відпадає потреба в забезпеченні в процесі обробки постійного притиску камери до електрода-заготовки 4 за допомогою привода 6. Це дозволяє виключити привод 6 і тим самим економити електроенергію. Далі включають привод механізму орбітального руху 8 електрода-заготовки 4, технологічний струм, та ведуть остаточну обробку порожнини. При цьому електрична дуга 17 горить в торцевому міжелектродному зазорі 18 в поперечному гідродинамічному потоці робочої рідини, який стискує дугу в енергетичному та геометричному плані та виносить продукти ерозії із зони обробки. Можливість реалізації орбітального руху електрода-заготовки 4 разом з нижнім внутрішнім фланцем 3 та прокладкою 5 забезпечується наявністю в герметичній камері гнучкого у радіальному та осьовому напрямках елемента, зокрема сильфона 2, який, крім того, дозволяє надійно гідроізолювати зону обробки. Використання герметичної камери, що пропонується, порівняно з відомою, дозволяє розширити її технологічні можливості за рахунок реалізації орбітального руху електрода-заготовки. Джерела інформації: 1. Боков В. М. Розмірне формоутворення поверхонь електричною дугою. - Кіровоград: Поліграфічно-видавничий центр ТОВ «Імекс-ЛТД», 2002. - 300 с. - С. 48, рис. 2.4 (герметична камера застосовується у верстаті «Дуга 8Г»). 2. Патент України № 58022 від.13.09.2010. 5 Комп’ютерна верстка М. Мацело 65636 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
