Установка для перекачування шламової пульпи

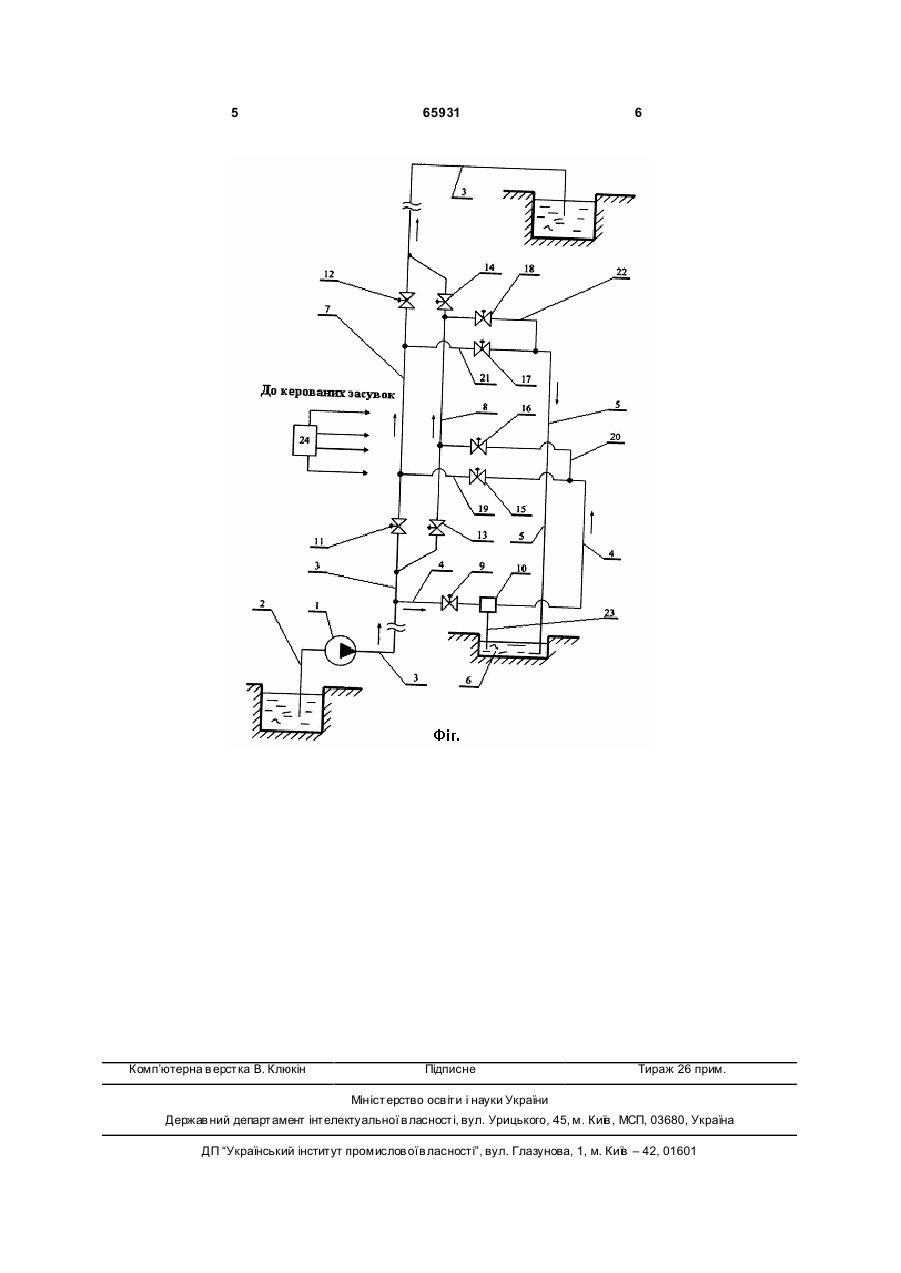

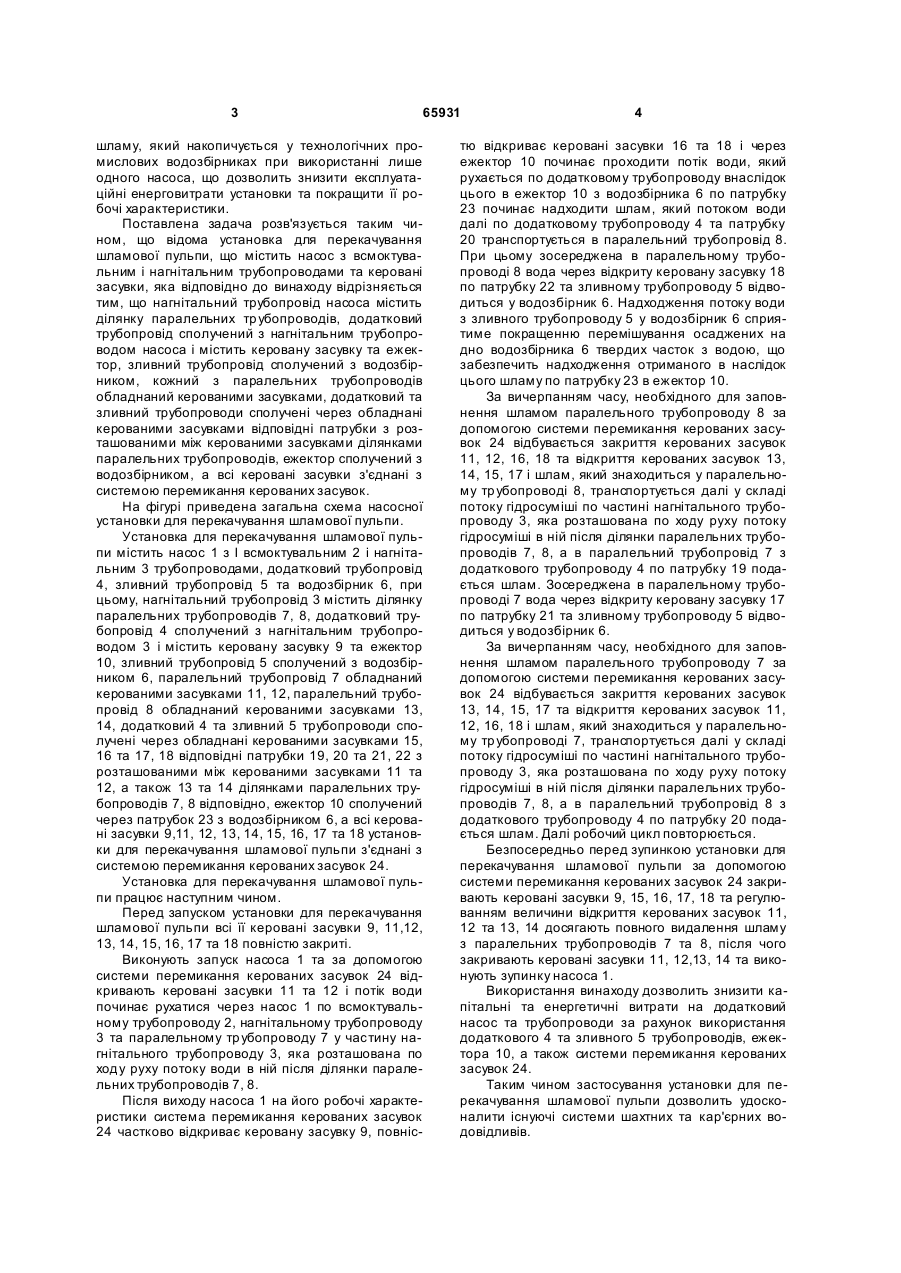

Установка для перекачування шламової пульпи, що містить насос з всмоктувальним і нагнітальним трубопроводами та керовані засувки, яка відрізняє ться тим, що нагнітальний трубопровід насоса містить ділянку паралельних тр убопроводів, додатковий трубопровід сполучений з нагнітальним трубопроводом насоса і містить керовану засувку та ежектор, зливний трубопровід сполучений з водозбірником, кожний з паралельних трубопроводів обладнаний керованими засувками, додатковий та зливний трубопроводи сполучені через обладнані керованими засувками відповідні патрубки з розташованими між керованими засувками ділянками паралельних трубопроводів, ежектор сполучений з водозбірником, а всі керовані засувки з’єднані з системою перемикання керованих засувок. Винахід відноситься до насосних установок, які використовуються для водовідливу та транспортування шламу, і може бути використаний в гірничий промисловості. Відомий вузол очистки від шламу водозбірників шахтного водовідливу, який включає сполучений з виробкою пристовбурного двору та скіповим стовбуром освітлювальний резервуар, при цьому вихідний отвір освітлювального резервуара обладнаний шлюзовим пристроєм та сполучений через похилий канал зі скіповим стовбуром [авт. св. СРСР №968487, кл. Ε21F17/00,1982р.]. Недоліком відомого пристрою є складність конструкції та обслуговування, що обумовлює її високу вартість. Найбільш близьким технічним рішенням є насосна станція для перекачування шламової пульпи, яка містить насоси з відповідними всмоктувальними та напірними трубопроводами, виконані у вигляді циліндричних камер відповідні вузли перемикання всмоктувальних та напірних тр убопроводів, всмоктувальний трубопровід підведення шламової пульпи у вузол перемикання всмоктувальних трубопроводів, напірний трубопровід для відведення шламової пульпи з вузла перемикання напірних тр убопроводів, з'єднані з відповідними вузлами перемикання по їх периметру та обладнанні фланцями патрубки, при цьому всі всмоктувальні трубопроводи сполучені через відповідні керовані засувки та обладнані фланцями патрубки з вузлом перемикання всмоктувальних трубопроводів, всі напірні трубопроводи сполучені через відповідні керовані засувки та обладнані фланцями патрубки з вузлом перемикання напірних трубопроводів, а верхні частини вузлів перемикання всмоктувальних та напірних тр убопроводів обладнані відповідними заглушками [авт. св. СРСР №1015174, кл. F17D1/00, 1983p.]. Недоліками найбільш близького технологічного рішення є значні енерговитрати насосної станції в процесі її експлуатації, що пов'язано з наявністю насосів у кожному з призначених для транспортування шламової пульпи трубопроводів та складність конструкції, що обумовлює її високу вартість. В основу винаходу поставлена задача удосконалення установки для перекачування шламової пульпи, в якій шляхом введення нових конструктивних елементів та з'єднань в відому конструктивну схему забезпечується можливість відкачування (19) UA (11) 65931 (13) C2 (21) 2003076182 (22) 03.07.2003 (24) 10.01.2008 (72) ЧЕБЕРЯЧКО ІВАН МИ ХАЙЛОВИЧ, U A, КИРИЧЕНКО ЄВГЕН ОЛЕКСІЙОВИЧ, UA, КУЧЕР ДМИТРО СЕРГІЙОВИЧ, UA (73) НАЦІОН АЛЬНИЙ ГІРНИЧИЙ УНІВЕРСИТЕТ, UA (56) JP 07042675 A, F04B 49/00, F04F 5/04, 10.02.1995 JP 2001336493 A, F04D 7/04, B63B 35/00, F04D 13/14, F04D 15/00, 07.12.2001 SU 1015174 A, F17D 1/00, 30.04.1983 RU 2166149 C2, F17D 1/00, B65G 53/30, 27.04.2001 GB 1286049, B01F 5/12, B01F 5/02, B01F 5/10, A62C 35/46, 16.08.1972 3 65931 шламу, який накопичується у технологічних промислових водозбірниках при використанні лише одного насоса, що дозволить знизити експлуатаційні енерговитрати установки та покращити її робочі характеристики. Поставлена задача розв'язується таким чином, що відома установка для перекачування шламової пульпи, що містить насос з всмоктувальним і нагнітальним трубопроводами та керовані засувки, яка відповідно до винаходу відрізняється тим, що нагнітальний трубопровід насоса містить ділянку паралельних тр убопроводів, додатковий трубопровід сполучений з нагнітальним трубопроводом насоса і містить керовану засувку та ежектор, зливний трубопровід сполучений з водозбірником, кожний з паралельних трубопроводів обладнаний керованими засувками, додатковий та зливний трубопроводи сполучені через обладнані керованими засувками відповідні патрубки з розташованими між керованими засувками ділянками паралельних трубопроводів, ежектор сполучений з водозбірником, а всі керовані засувки з'єднані з системою перемикання керованих засувок. На фігурі приведена загальна схема насосної установки для перекачування шламової пульпи. Установка для перекачування шламової пульпи містить насос 1 з І всмоктувальним 2 і нагнітальним 3 трубопроводами, додатковий трубопровід 4, зливний трубопровід 5 та водозбірник 6, при цьому, нагнітальний трубопровід 3 містить ділянку паралельних трубопроводів 7, 8, додатковий трубопровід 4 сполучений з нагнітальним трубопроводом 3 і містить керовану засувку 9 та ежектор 10, зливний трубопровід 5 сполучений з водозбірником 6, паралельний трубопровід 7 обладнаний керованими засувками 11, 12, паралельний трубопровід 8 обладнаний керованими засувками 13, 14, додатковий 4 та зливний 5 трубопроводи сполучені через обладнані керованими засувками 15, 16 та 17, 18 відповідні патрубки 19, 20 та 21, 22 з розташованими між керованими засувками 11 та 12, а також 13 та 14 ділянками паралельних трубопроводів 7, 8 відповідно, ежектор 10 сполучений через патрубок 23 з водозбірником 6, а всі керовані засувки 9,11, 12, 13, 14, 15, 16, 17 та 18 установки для перекачування шламової пульпи з'єднані з системою перемикання керованих засувок 24. Установка для перекачування шламової пульпи працює наступним чином. Перед запуском установки для перекачування шламової пульпи всі її керовані засувки 9, 11,12, 13, 14, 15, 16, 17 та 18 повністю закриті. Виконують запуск насоса 1 та за допомогою системи перемикання керованих засувок 24 відкривають керовані засувки 11 та 12 і потік води починає рухатися через насос 1 по всмоктувальному трубопроводу 2, нагнітальному трубопроводу 3 та паралельному тр убопроводу 7 у частину нагнітального трубопроводу 3, яка розташована по ходу руху потоку води в ній після ділянки паралельних трубопроводів 7, 8. Після виходу насоса 1 на його робочі характеристики система перемикання керованих засувок 24 частково відкриває керовану засувку 9, повніс 4 тю відкриває керовані засувки 16 та 18 і через ежектор 10 починає проходити потік води, який рухається по додатковому трубопроводу внаслідок цього в ежектор 10 з водозбірника 6 по патрубку 23 починає надходити шлам, який потоком води далі по додатковому трубопроводу 4 та патрубку 20 транспортується в паралельний трубопровід 8. При цьому зосереджена в паралельному трубопроводі 8 вода через відкриту керовану засувку 18 по патрубку 22 та зливному трубопроводу 5 відводиться у водозбірник 6. Надходження потоку води з зливного трубопроводу 5 у водозбірник 6 сприятиме покращенню перемішування осаджених на дно водозбірника 6 твердих часток з водою, що забезпечить надходження отриманого в наслідок цього шламу по патрубку 23 в ежектор 10. За вичерпанням часу, необхідного для заповнення шламом паралельного трубопроводу 8 за допомогою системи перемикання керованих засувок 24 відбувається закриття керованих засувок 11, 12, 16, 18 та відкриття керованих засувок 13, 14, 15, 17 і шлам, який знаходиться у паралельному тр убопроводі 8, транспортується далі у складі потоку гідросуміші по частині нагнітального трубопроводу 3, яка розташована по ходу руху потоку гідросуміші в ній після ділянки паралельних трубопроводів 7, 8, а в паралельний трубопровід 7 з додаткового трубопроводу 4 по патрубку 19 подається шлам. Зосереджена в паралельному трубопроводі 7 вода через відкриту керовану засувку 17 по патрубку 21 та зливному трубопроводу 5 відводиться у водозбірник 6. За вичерпанням часу, необхідного для заповнення шламом паралельного трубопроводу 7 за допомогою системи перемикання керованих засувок 24 відбувається закриття керованих засувок 13, 14, 15, 17 та відкриття керованих засувок 11, 12, 16, 18 і шлам, який знаходиться у паралельному тр убопроводі 7, транспортується далі у складі потоку гідросуміші по частині нагнітального трубопроводу 3, яка розташована по ходу руху потоку гідросуміші в ній після ділянки паралельних трубопроводів 7, 8, а в паралельний трубопровід 8 з додаткового трубопроводу 4 по патрубку 20 подається шлам. Далі робочий цикл повторюється. Безпосередньо перед зупинкою установки для перекачування шламової пульпи за допомогою системи перемикання керованих засувок 24 закривають керовані засувки 9, 15, 16, 17, 18 та регулюванням величини відкриття керованих засувок 11, 12 та 13, 14 досягають повного видалення шламу з паралельних трубопроводів 7 та 8, після чого закривають керовані засувки 11, 12,13, 14 та виконують зупинку насоса 1. Використання винаходу дозволить знизити капітальні та енергетичні витрати на додатковий насос та трубопроводи за рахунок використання додаткового 4 та зливного 5 трубопроводів, ежектора 10, а також системи перемикання керованих засувок 24. Таким чином застосування установки для перекачування шламової пульпи дозволить удосконалити існуючі системи шахтних та кар'єрних водовідливів. 5 Комп’ютерна в ерстка В. Клюкін 65931 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
