Спосіб вторинної переробки виробів з полімерних матеріалів

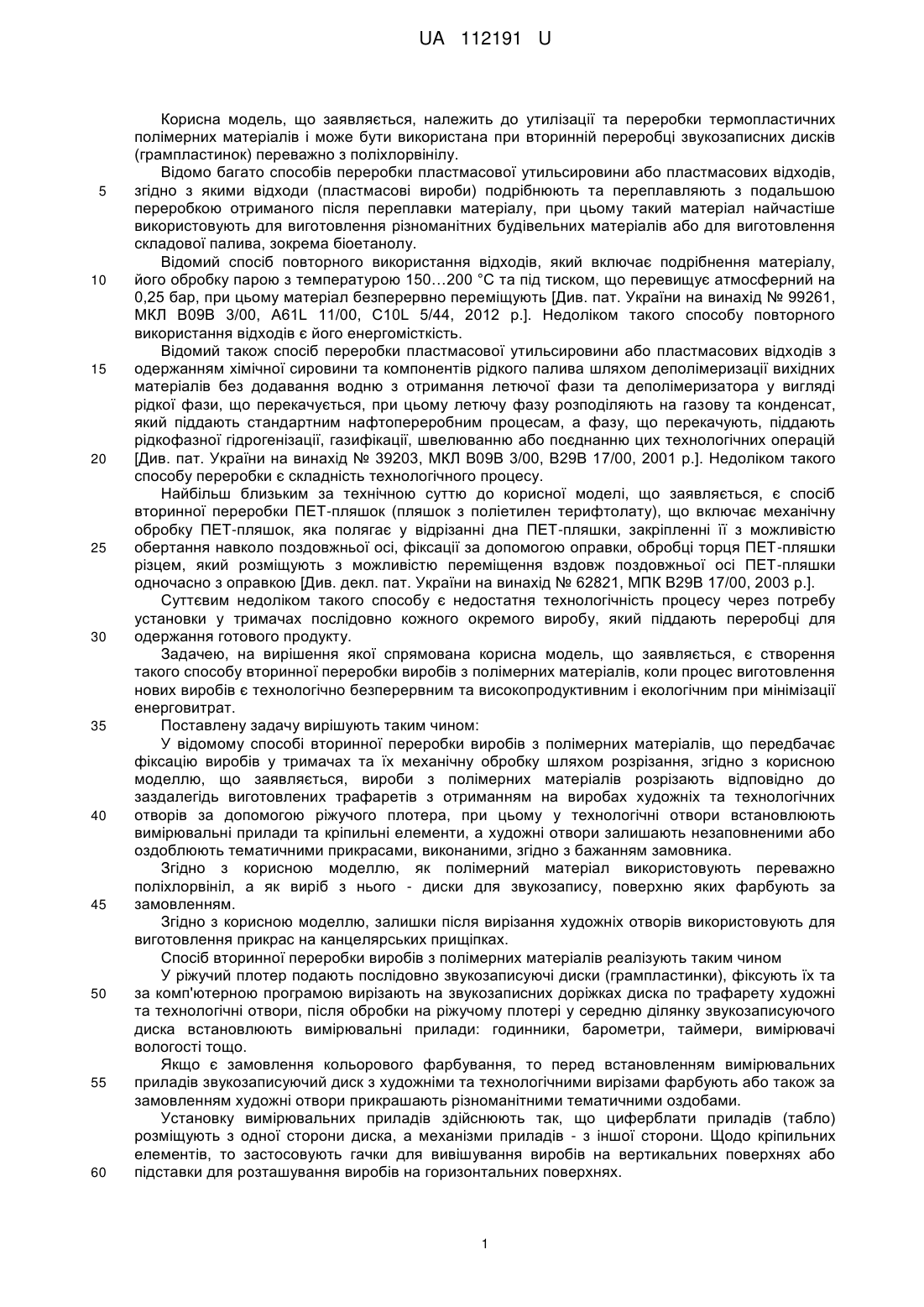

Реферат: Спосіб вторинної переробки виробів з полімерних матеріалів, що передбачає фіксацію виробів у тримачах та їх механічну обробку шляхом розрізання, причому вироби з полімерних матеріалів розрізають відповідно до заздалегідь виготовлених трафаретів з отриманням на виробах художніх та технологічних отворів за допомогою ріжучого плотера, при цьому у технологічні отвори встановлюють вимірювальні прилади та кріпильні елементи, а художні отвори залишають незаповненими або оздоблюють тематичними прикрасами, виконаними згідно з бажанням замовника. UA 112191 U (12) UA 112191 U UA 112191 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до утилізації та переробки термопластичних полімерних матеріалів і може бути використана при вторинній переробці звукозаписних дисків (грампластинок) переважно з поліхлорвінілу. Відомо багато способів переробки пластмасової утильсировини або пластмасових відходів, згідно з якими відходи (пластмасові вироби) подрібнюють та переплавляють з подальшою переробкою отриманого після переплавки матеріалу, при цьому такий матеріал найчастіше використовують для виготовлення різноманітних будівельних матеріалів або для виготовлення складової палива, зокрема біоетанолу. Відомий спосіб повторного використання відходів, який включає подрібнення матеріалу, його обробку парою з температурою 150…200 °C та під тиском, що перевищує атмосферний на 0,25 бар, при цьому матеріал безперервно переміщують [Див. пат. України на винахід № 99261, МКЛ В09В 3/00, A61L 11/00, C10L 5/44, 2012 p.]. Недоліком такого способу повторного використання відходів є його енергомісткість. Відомий також спосіб переробки пластмасової утильсировини або пластмасових відходів з одержанням хімічної сировини та компонентів рідкого палива шляхом деполімеризації вихідних матеріалів без додавання водню з отримання летючої фази та деполімеризатора у вигляді рідкої фази, що перекачується, при цьому летючу фазу розподіляють на газову та конденсат, який піддають стандартним нафтопереробним процесам, а фазу, що перекачують, піддають рідкофазної гідрогенізації, газифікації, швелюванню або поєднанню цих технологічних операцій [Див. пат. України на винахід № 39203, МКЛ В09В 3/00, В29В 17/00, 2001 p.]. Недоліком такого способу переробки є складність технологічного процесу. Найбільш близьким за технічною суттю до корисної моделі, що заявляється, є спосіб вторинної переробки ПЕТ-пляшок (пляшок з поліетилен терифтолату), що включає механічну обробку ПЕТ-пляшок, яка полягає у відрізанні дна ПЕТ-пляшки, закріпленні її з можливістю обертання навколо поздовжньої осі, фіксації за допомогою оправки, обробці торця ПЕТ-пляшки різцем, який розміщують з можливістю переміщення вздовж поздовжньої осі ПЕТ-пляшки одночасно з оправкою [Див. декл. пат. України на винахід № 62821, МПК В29В 17/00, 2003 p.]. Суттєвим недоліком такого способу є недостатня технологічність процесу через потребу установки у тримачах послідовно кожного окремого виробу, який піддають переробці для одержання готового продукту. Задачею, на вирішення якої спрямована корисна модель, що заявляється, є створення такого способу вторинної переробки виробів з полімерних матеріалів, коли процес виготовлення нових виробів є технологічно безперервним та високопродуктивним і екологічним при мінімізації енерговитрат. Поставлену задачу вирішують таким чином: У відомому способі вторинної переробки виробів з полімерних матеріалів, що передбачає фіксацію виробів у тримачах та їх механічну обробку шляхом розрізання, згідно з корисною моделлю, що заявляється, вироби з полімерних матеріалів розрізають відповідно до заздалегідь виготовлених трафаретів з отриманням на виробах художніх та технологічних отворів за допомогою ріжучого плотера, при цьому у технологічні отвори встановлюють вимірювальні прилади та кріпильні елементи, а художні отвори залишають незаповненими або оздоблюють тематичними прикрасами, виконаними, згідно з бажанням замовника. Згідно з корисною моделлю, як полімерний матеріал використовують переважно поліхлорвініл, а як виріб з нього - диски для звукозапису, поверхню яких фарбують за замовленням. Згідно з корисною моделлю, залишки після вирізання художніх отворів використовують для виготовлення прикрас на канцелярських прищіпках. Спосіб вторинної переробки виробів з полімерних матеріалів реалізують таким чином У ріжучий плотер подають послідовно звукозаписуючі диски (грампластинки), фіксують їх та за комп'ютерною програмою вирізають на звукозаписних доріжках диска по трафарету художні та технологічні отвори, після обробки на ріжучому плотері у середню ділянку звукозаписуючого диска встановлюють вимірювальні прилади: годинники, барометри, таймери, вимірювачі вологості тощо. Якщо є замовлення кольорового фарбування, то перед встановленням вимірювальних приладів звукозаписуючий диск з художніми та технологічними вирізами фарбують або також за замовленням художні отвори прикрашають різноманітними тематичними оздобами. Установку вимірювальних приладів здійснюють так, що циферблати приладів (табло) розміщують з одної сторони диска, а механізми приладів - з іншої сторони. Щодо кріпильних елементів, то застосовують гачки для вивішування виробів на вертикальних поверхнях або підставки для розташування виробів на горизонтальних поверхнях. 1 UA 112191 U Запропонований спосіб є майже безвідходної технологією тому, що рештки дисків, які залишаються після вирізання художніх отворів, знов піддають обробці ріжучим плотером для виготовлення оздоблювальних декоративних накладок для канцелярських прищіпок, як приладдя для тимчасового тримання паперових аркушів. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Спосіб вторинної переробки виробів з полімерних матеріалів, що передбачає фіксацію виробів у тримачах та їх механічну обробку шляхом розрізання, який відрізняється тим, що вироби з полімерних матеріалів розрізають відповідно до заздалегідь виготовлених трафаретів з отриманням на виробах художніх та технологічних отворів за допомогою ріжучого плотера, при цьому у технологічні отвори встановлюють вимірювальні прилади та кріпильні елементи, а художні отвори залишають незаповненими або оздоблюють тематичними прикрасами, виконаними згідно з бажанням замовника. 2. Спосіб вторинної переробки виробів з полімерних матеріалів за п. 1, який відрізняється тим, що як полімерний матеріал використовують переважно поліхлорвініл, а як виріб з нього - диски для звукозапису, поверхню яких фарбують за замовленням. 3. Спосіб вторинної переробки виробів з полімерних матеріалів за пп. 1, 2, який відрізняється тим, що залишки після вирізання художніх отворів використовують для виготовлення прикрас на канцелярських прищіпках. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
