Двоступінчатий штифто-зубовий подрібнювач січки сухих рослинних стебел

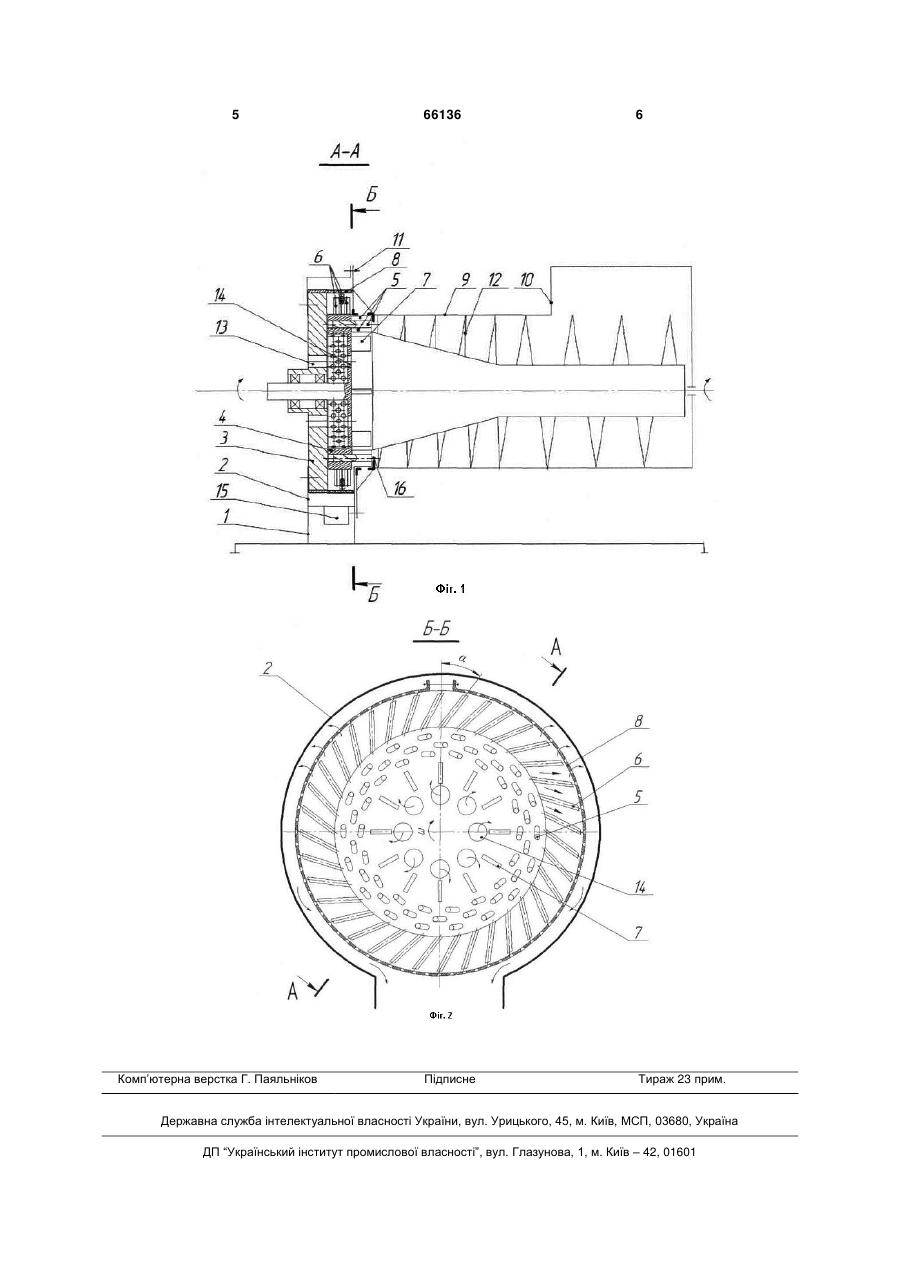

Двоступінчатий штифто-зубовий подрібнювач січки сухих рослинних стебел, який виконаний у вигляді основи, станини з фланцевим з'єднанням, корпусу підшипників з фланцевим кріпленням, різального барабана з торцевими і радіальними штифт-зубами та вентиляторними лопатками, протирізальної решітки, корпусу подавального шнекового механізму з завантажувальною горловиною і фланцевим з'єднанням, шнека з змінним кроком і об'ємом, який відрізняється тим, що на основі жорстко встановлено станину з фланцевим з'єднанням, а на станині жорстко встановлено корпус підшипників з фланцевим кріпленням, крім того, в корпус підшипників на підшипниках кочення встановлено вал різального барабана, а з циліндричної поверхні різального барабана радіально запресовані по трьох кругах штифт-зуби таким чином, що їхні діаметри, перпендикулярні до площин обертання, при обертанні частково перекри U 2 (11) 1 3 [І.С. Іванов, К.І. Лихоїденко, М.Я. Резниченко, Г.Т. Чернов. Сільськогосподарські машини 1970 рік]. Таке подрібнення соломи, грубого сіна, стебел кукурудзи є недостатнім для приготування біомаси з якої виробляють біогаз. Задачею даної корисної моделі є створення конструкції двоступінчастого штифто-зубового подрібнювача січки сухих рослинних стебел, який забезпечує подрібнення до розмірів частинок менше 1 мм шляхом виконання його у вигляді основи, станини з фланцевим з'єднанням, корпуса підшипників з фланцевим кріпленням, різального барабана з торцевими і радіальними штифтзубами та вентиляторними лопатками, протирізальної решітки, корпуса подавального шнекового механізму з завантажувальною горловиною і фланцевим з'єднанням, шнека зі змінним кроком і об'ємом, причому на основі жорстко встановлено станину з фланцевим з'єднанням, а на станині жорстко встановлено корпус підшипників з фланцевим кріпленням, крім того, в корпус підшипників на підшипниках кочення встановлено вал різального барабана, а з циліндричної поверхні різального барабана радіально запресовані по трьох кругах штифт-зуби таким чином, що їхні діаметри, перпендикулярні до площин обертання, при обертанні частково перекривають один одний, крім того, штифт-зуби в площині обертання похилені в напрямку руху на кут α, а з торцевої поверхні різального барабана та трьох концентричних колах запресовані штифт-зуби таким чином, що їх діаметри, які знаходяться на радіусах, при обертанні частково перекривають один одний, крім того, штифт-зуби похилені по колу в напрямку руху на кут α, а отвори під радіальні і торцеві штифт-зуби виконані таким чином, що їхні поверхні не перетинаються, крім того, на різальному барабані жорстко встановлено вентиляторні лопатки, а на кінцях похилених радіально запресованих штифт-зубах виконані циліндричні поверхні однакового радіуса, перерізи яких з циліндричними поверхнями штифт-зубів у передній частині утворюють ріжучі кромки, крім того, поверхні кінців похилених торцевих штифт-зубів виконані в одній площині, перетини якої з циліндричними поверхнями штифтзубів у передній частині утворюють ріжучі кромки, а кругом різального барабана на циліндричній поверхні фланця корпусу підшипників жорстко встановлена протирізальна решітка таким чином, що діаметри циліндричної поверхні кінців штифт-зубів і внутрішньої поверхні протирізальної решітки забезпечують їх ковзання при обертанні різального барабана, крім того, до станини через фланцеве з'єднання прикріплено корпус подавального шне 66136 4 кового механізму з завантажувальною горловиною, в якому розміщено шнек зі змінним кроком і об'ємом таким чином, що кінці торцевих штифтзубів утворюють мінімальний зазор між торцевою поверхнею корпуса і шнека, а при обертанні перекривають площу кільцевого отвору, з якого виходить спресована січка. Повздовжній розріз по А-А двоступінчастого штифто-зубового подрібнювана січки сухих рослинних стебел показано на фіг. 1 розріз по Б-Б та фіг. 2. Двоступінчатий штифто-зубовий подрібнювач січки сухих рослинних стебел складається з основи 1 станини з фланцевим з'єднанням 2, корпуса підшипників з фланцевим кріпленням 3, різального барабана 4 з торцевими і радіальними штифт-зубами 5 і 6 та вентиляторними лопатками 7, протирізальної решітки 8, корпуса подавального шнекового механізму 9 з завантажувальною горловиною 10 і фланцевим кріпленням 11, шнека з змінним кроком і об'ємом 12. Робота двоступінчатого штифто-зубового подрібнювана січки сухих рослинних стебел здійснюється наступним чином: Спочатку надають обертового руху у вказаному напрямку різальному барабану 4 і розганяють його до швидкості ω>314 рад/сек, причому вентилятори лопатки 7 створюють повітряний потік, який проходить через отвори 13, 14 і підсилюється торцевими і радіальними штифто-зубами 5, 6, і через отвори в протирізальній решітці 8 виходить в об'єм станини з фланцевим з'єднанням 2 і через патрубок 15 направляється в циклон. Включають шнековий механізм подачі і подають січку сухих рослинних стебел у завантажувальну горловину 10, яка переміщається шнеком зі змінним кроком і об'ємом 12 через корпус подавального шнекового механізму 9, спресовується і через кільцевий отвір 16 виходить в зону різання торцевими штифт-зубами 5, які подібно до цикліни зрізують зі спресованої січки стружку, яка підхвачується повітряним потоком і подається на протирізальну решітку 8, притискається до неї і з швидкістю ковзає по ній і подрібнюється її ріжучими кромками і різальними кромками радіальних штифт-зубів 6. Подрібнена січка через отвори в протирізальній решітці 8 виноситься повітряним потоком в об'єм станини з фланцевим з'єднанням 2 і через патрубок 15 направляється у циклон. До переваг належить високий ступінь подрібнення, швидкий і малозатратний процес заточення ріжучих кромок, штифт-зубів, можливість заміни спрацьованих штифт-зубів. 5 Комп’ютерна верстка Г. Паяльніков 66136 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
