Подрібнювач січки сухих рослинних стебел
Номер патенту: 65989
Опубліковано: 26.12.2011
Автори: Чвартацький Роман Ігорович, Гнатьо Михайло Васильович, Грабар Володимир Андрійович, Клендій Петро Богданович, Фльонц Ігор Володимирович, Павлиський Василь Михайлович, Нестеренко Олексій Вікторович
Формула / Реферат
Подрібнювач січки сухих рослинних стебел виконаний у вигляді основи, боковин, різального барабану з ножами, протирізальних пластин, бункера з подаючим шнековим механізмом, піддона з вихідним патрубком, при чому на основі жорстко встановлені боковини, а в боковинах на підшипниках з можливістю вільного обертання встановлено різальний барабан з ножами, які розміщено на циліндричній поверхні барабану подібно зубам шевронної передачі, крім того в боковинах встановлено упорні диски і радіальні направляючі пази, в які встановлено протирізальні пластини, які своїми краями прилягають до упорних дисків, крім того діаметр упорних дисків є більшим від діаметра, на якому знаходяться ріжучі кромки ножів, що забезпечує їх ковзання по поверхні протирізальних пластин, а протирізальні пластини притискаються до упорних дисків стяжними тросами, крім того в боковинах і бокових та циліндричній поверхні різального барабану виконано отвори для проходження повітря, а на основі встановлено бункер з подаючим шнековим механізмом і піддон з вихідним патрубком.
Текст

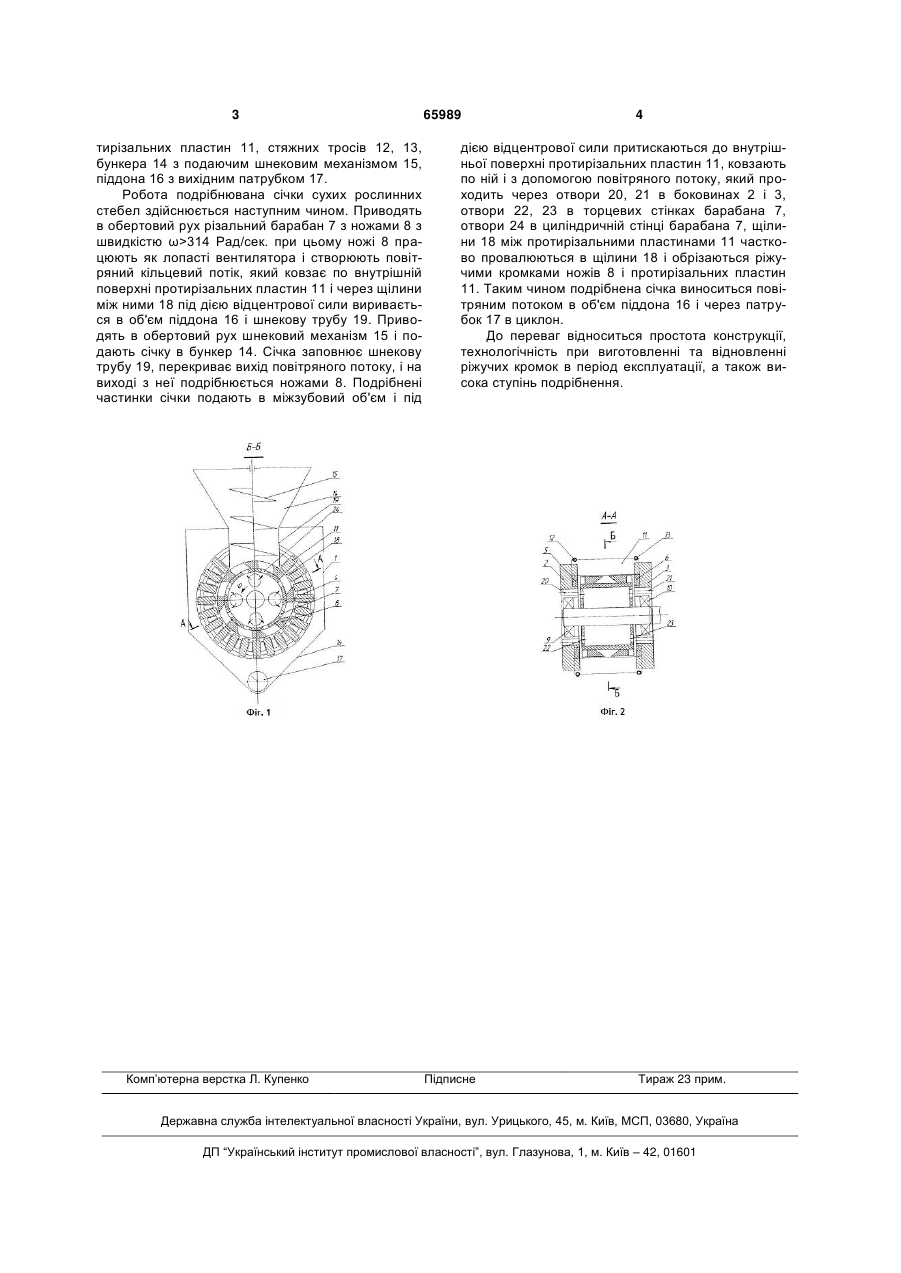

Подрібнювач січки сухих рослинних стебел виконаний у вигляді основи, боковин, різального барабану з ножами, протирізальних пластин, бункера з подаючим шнековим механізмом, піддона з 3 тирізальних пластин 11, стяжних тросів 12, 13, бункера 14 з подаючим шнековим механізмом 15, піддона 16 з вихідним патрубком 17. Робота подрібнювана січки сухих рослинних стебел здійснюється наступним чином. Приводять в обертовий рух різальний барабан 7 з ножами 8 з швидкістю ω>314 Рад/сек. при цьому ножі 8 працюють як лопасті вентилятора і створюють повітряний кільцевий потік, який ковзає по внутрішній поверхні протирізальних пластин 11 і через щілини між ними 18 під дією відцентрової сили виривається в об'єм піддона 16 і шнекову трубу 19. Приводять в обертовий рух шнековий механізм 15 і подають січку в бункер 14. Січка заповнює шнекову трубу 19, перекриває вихід повітряного потоку, і на виході з неї подрібнюється ножами 8. Подрібнені частинки січки подають в міжзубовий об'єм і під Комп’ютерна верстка Л. Купенко 65989 4 дією відцентрової сили притискаються до внутрішньої поверхні протирізальних пластин 11, ковзають по ній і з допомогою повітряного потоку, який проходить через отвори 20, 21 в боковинах 2 і 3, отвори 22, 23 в торцевих стінках барабана 7, отвори 24 в циліндричній стінці барабана 7, щілини 18 між протирізальними пластинами 11 частково провалюються в щілини 18 і обрізаються ріжучими кромками ножів 8 і протирізальних пластин 11. Таким чином подрібнена січка виноситься повітряним потоком в об'єм піддона 16 і через патрубок 17 в циклон. До переваг відноситься простота конструкції, технологічність при виготовленні та відновленні ріжучих кромок в період експлуатації, а також висока ступінь подрібнення. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCutter for dry plant stem shreddings
Автори англійськоюPavliskyi Vasyl Mykhailovych, Hnatio Mykhailo Vasyliovych, Hnatio Volodymyr Mykhailovych, Hnatio Mikhaylo Vasyliovich, Hnatio Mykhaylo Vasyliovych, Hnatio Mykhailo Васильович, Klendii Petro Bohdanovych, Nesterenko Oleksii Viktorovych, Flionts Ihor Volodymyrovych, Chvartatskyi Roman Ihorovych, Hrabar Volodymyr Andriiovych
Назва патенту російськоюИзмельчитель сечки сухих растительных стеблей
Автори російськоюПавлиский Василий Михайлович, Гнатьо Михаил Васильевич, Клендий Петр Богданович, Нестеренко Алексей Викторович, Флёнц Игорь Владимирович, Чвартацкий Роман Игоревич, Грабар Владимир Андреевич
МПК / Мітки
МПК: B02C 13/10, A01D 82/00
Мітки: рослинних, січки, подрібнювач, стебел, сухих
