Пристрій для зчитування інформації з профільного металевого носія

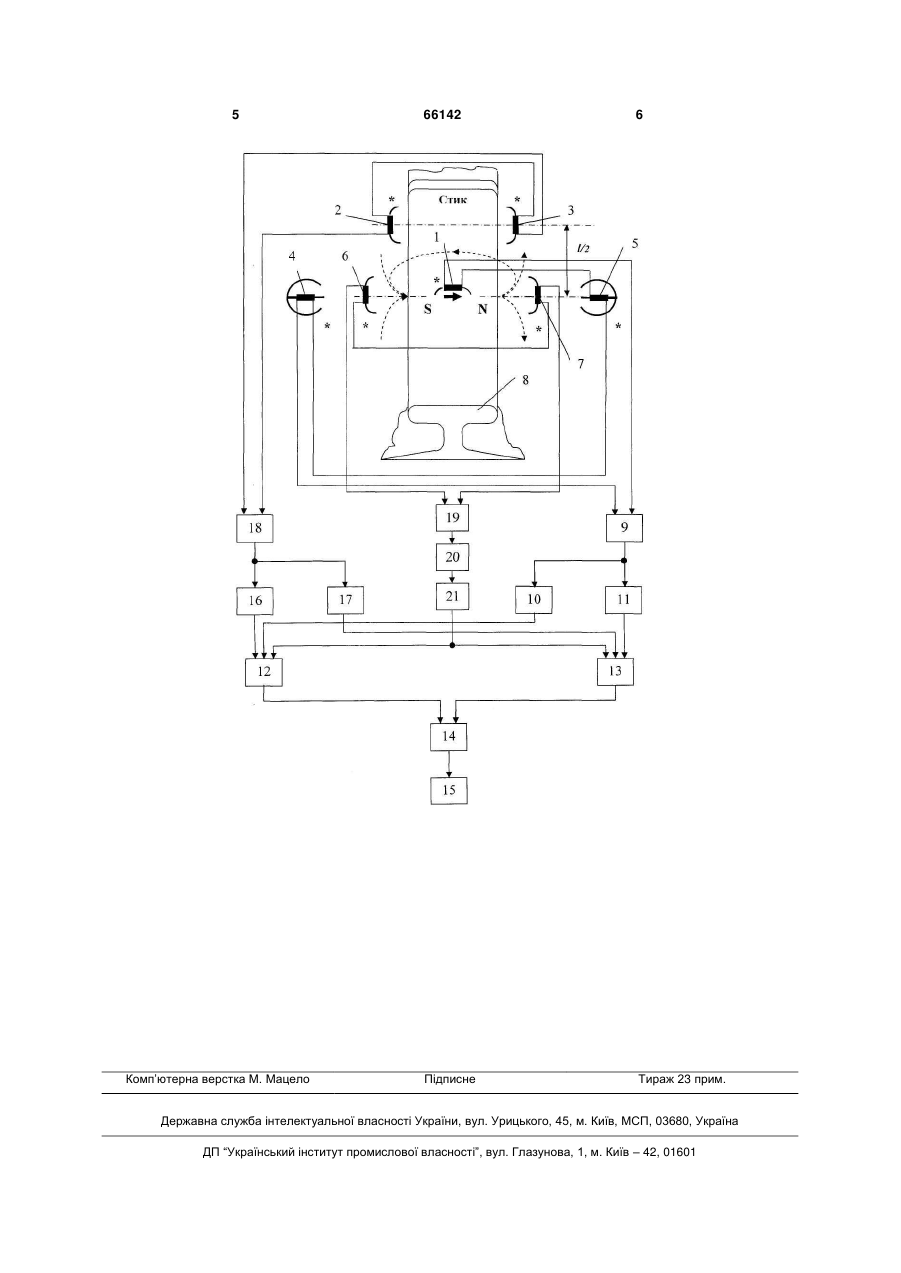

Пристрій для зчитування інформації з профільного металевого носія, що містить перший індуктивний елемент зчитування, розміщений над поверхнею носія, початок обмотки якого підключено до першого фазового детектора, з’єднаного через формувачі сигналів з одним із входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщених співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмоток підключено до другого 3 формувачі сигналів з одним із входів елементів І, підключених через дешифратор до блока обробки інформації, другий та третій індуктивні елементи зчитування, розміщених співвісно між собою у площині двох бокових граней носія, початок обмоток яких з'єднано, а кінець обмоток підключено до другого фазового детектора, з’єднаного через формувачі сигналів з іншими входами елементів І, четвертий та п'ятий індуктивні елементи зчитування, розміщених співвісно з першим індуктивним елементом зчитування у площині двох бокових граней носія, початок обмоток яких сполучено, кінець обмотки четвертого індуктивного елемента зчитування підключено до першого фазового детектора, а кінець обмотки п'ятого індуктивного елемента зчитування сполучено з кінцем обмотки першого індуктивного елемента зчитування. Згідно корисній моделі у пристрої застосовано шостий та сьомий індуктивні елементи зчитування, розташованих співвісно з четвертим та п'ятим індуктивними елементами, початок обмоток яких об'єднано, а їх кінець підключено через послідовно з'єднані амплітудний детектор, п'ятий формувач сигналів та елемент НІ до третіх входів елементів І. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з профільного металевого носія, що містить перший, другий, третій, четвертий, п'ятий, шостий та сьомий індуктивні елементи зчитування 1, 2, 3, 4, 5, 6 та 7, з яких 1-3 та 6, 7 являють собою однощілинні потокочутливі магнітні головки, а 4, 5 - двощілинні потокочутливі магнітні головки, індуктивно зв'язані з профільним металевим носієм 8, наприклад, рейкою. Перший фазовий детектор 9 через формувачі сигналів зчитування 10 та 11 підключений до перших входів елементів І 12 та 13, з'єднаних через дешифратор 14 з блоком обробки інформації 15, другі входи елементів І 12 та 13 через формувачі сигналів зчитування 16 та 17 підключені до виходу другого фазового детектора 18, зі входами якого сполучені кінці обмоток другого та третього індуктивних елементів зчитування 2 та 3. Другий та третій 66142 4 індуктивні елементи зчитування 2 та 3 зміщені вздовж носія 8 відносно першого індуктивного елемента зчитування 1 на відстань, що дорівнює половині 1/2 ширини головки для поперечного запису. Кінці обмоток шостого та сьомого індуктивних елементів зчитування 6 та 7, розташованих співвісно з четвертим та п'ятим індуктивними елементами зчитування 4 та 5, підключено до амплітудного детектора 19, вихід якого через п'ятий формувач сигналу 20 та елемент НІ 21 підключено до третіх входів елементів І 12 та 13. Пристрій для зчитування інформації з профільного металевого носія працює наступним чином. При переміщенні індуктивних елементів зчитування вздовж профільного металевого носія 8 на виходах першого-п'ятого елементів зчитування 1-5 з'являються сигнали, які мають максимальну величину та однакову фазу у центрі магнітних міток. При цьому результативні корисні сигнали на виходах другого та третього індуктивних елементів зчитування 2 та 3 подвоюються, на виходах першого, четвертого та п'ятого індуктивних елементів зчитування 1, 4 та 5 потроюються, а сигнали зовнішнього магнітного поля дефекту, наприклад, стику рейок, віднімаються. У залежності від цифрового коду перший та другий фазові детектори 9 та 18 одночасно виділяють сигнали однієї полярності. У момент знаходження першого-сьомого індуктивних елементів зчитування 1-7 у вузькій зоні центра магнітної мітки на виходах шостого та сьомого індуктивних елементів зчитування 6 та 7 сигнали відсутні, при цьому елемент НІ 21 виробляє логічну «1», яка по третім входам елементів І 12 та 13 дозволяє передачу по їхнім першим та другим входам сигналів зчитування «1» та «0» у відповідній комбінації через дешифратор 14 у блок обробки інформації 15. Пропонована корисна модель завдяки зчитуванню цифрової інформації в центрах магнітних міток дозволить забезпечити суттєве підвищення точності роботи пристрою. 5 Комп’ютерна верстка М. Мацело 66142 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
