Система контролю за особистими речами

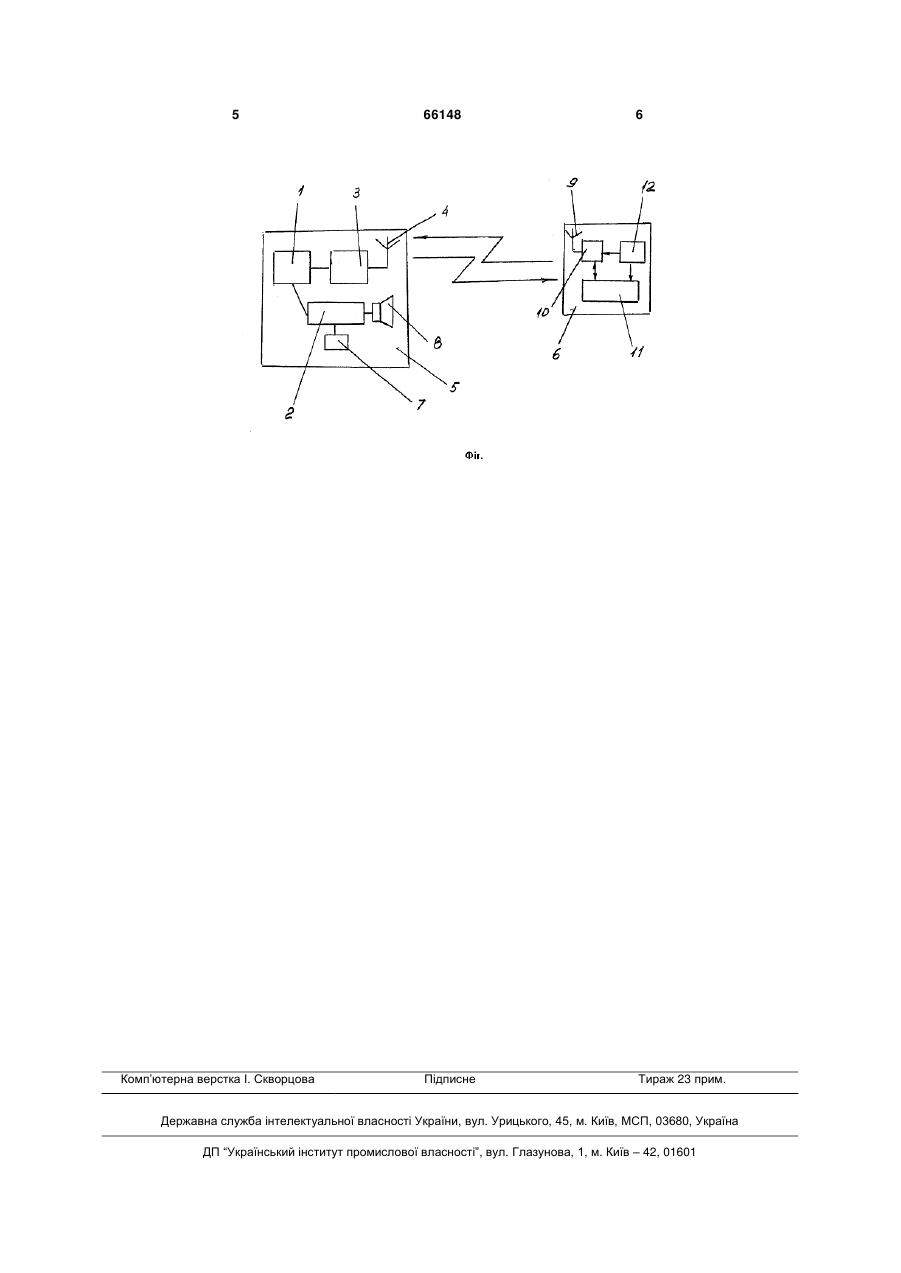

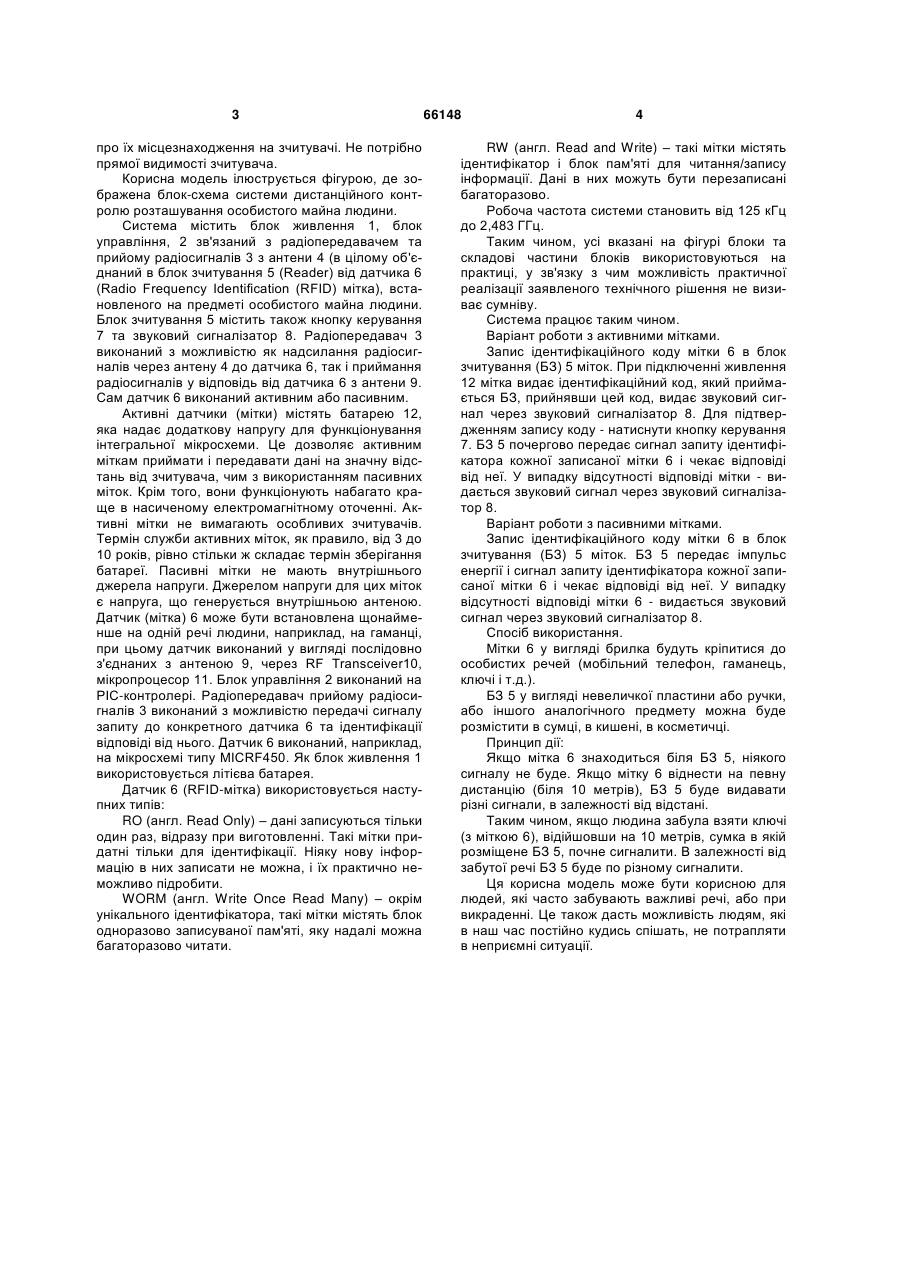

1. Система контролю за особистими речами, що містить блок живлення, блок управління, зв'язаний з радіопередавачем прийому радіосигналів (в цілому об'єднаний в зчитувач (Reader)) від датчика (Radio Frequency Identification (RFID) мітка), встановленого на предметі особистого майна людини, яка відрізняється тим, що радіопередавач виконаний з можливістю як надсилання радіосигналів до датчика, так і приймання радіосигналів у відповідь від датчика, а сам датчик, який виконаний активним або пасивним, встановлений що 3 про їх місцезнаходження на зчитувачі. Не потрібно прямої видимості зчитувача. Корисна модель ілюструється фігурою, де зображена блок-схема системи дистанційного контролю розташування особистого майна людини. Система містить блок живлення 1, блок управління, 2 зв'язаний з радіопередавачем та прийому радіосигналів 3 з антени 4 (в цілому об'єднаний в блок зчитування 5 (Reader) від датчика 6 (Radio Frequency Identification (RFID) мітка), встановленого на предметі особистого майна людини. Блок зчитування 5 містить також кнопку керування 7 та звуковий сигналізатор 8. Радіопередавач 3 виконаний з можливістю як надсилання радіосигналів через антену 4 до датчика 6, так і приймання радіосигналів у відповідь від датчика 6 з антени 9. Сам датчик 6 виконаний активним або пасивним. Активні датчики (мітки) містять батарею 12, яка надає додаткову напругу для функціонування інтегральної мікросхеми. Це дозволяє активним міткам приймати і передавати дані на значну відстань від зчитувача, чим з використанням пасивних міток. Крім того, вони функціонують набагато краще в насиченому електромагнітному оточенні. Активні мітки не вимагають особливих зчитувачів. Термін служби активних міток, як правило, від 3 до 10 років, рівно стільки ж складає термін зберігання батареї. Пасивні мітки не мають внутрішнього джерела напруги. Джерелом напруги для цих міток є напруга, що генерується внутрішньою антеною. Датчик (мітка) 6 може бути встановлена щонайменше на одній речі людини, наприклад, на гаманці, при цьому датчик виконаний у вигляді послідовно з'єднаних з антеною 9, через RF Transceiver10, мікропроцесор 11. Блок управління 2 виконаний на РІС-контролері. Радіопередавач прийому радіосигналів 3 виконаний з можливістю передачі сигналу запиту до конкретного датчика 6 та ідентифікації відповіді від нього. Датчик 6 виконаний, наприклад, на мікросхемі типу MICRF450. Як блок живлення 1 використовується літієва батарея. Датчик 6 (RFID-мітка) використовується наступних типів: RO (англ. Read Only) – дані записуються тільки один раз, відразу при виготовленні. Такі мітки придатні тільки для ідентифікації. Ніяку нову інформацію в них записати не можна, і їх практично неможливо підробити. WORM (англ. Write Once Read Many) – окрім унікального ідентифікатора, такі мітки містять блок одноразово записуваної пам'яті, яку надалі можна багаторазово читати. 66148 4 RW (англ. Read and Write) – такі мітки містять ідентифікатор і блок пам'яті для читання/запису інформації. Дані в них можуть бути перезаписані багаторазово. Робоча частота системи становить від 125 кГц до 2,483 ГГц. Таким чином, усі вказані на фігурі блоки та складові частини блоків використовуються на практиці, у зв'язку з чим можливість практичної реалізації заявленого технічного рішення не визиває сумніву. Система працює таким чином. Варіант роботи з активними мітками. Запис ідентифікаційного коду мітки 6 в блок зчитування (БЗ) 5 міток. При підключенні живлення 12 мітка видає ідентифікаційний код, який приймається БЗ, прийнявши цей код, видає звуковий сигнал через звуковий сигналізатор 8. Для підтвердженням запису коду - натиснути кнопку керування 7. БЗ 5 почергово передає сигнал запиту ідентифікатора кожної записаної мітки 6 і чекає відповіді від неї. У випадку відсутності відповіді мітки - видається звуковий сигнал через звуковий сигналізатор 8. Варіант роботи з пасивними мітками. Запис ідентифікаційного коду мітки 6 в блок зчитування (БЗ) 5 міток. БЗ 5 передає імпульс енергії і сигнал запиту ідентифікатора кожної записаної мітки 6 і чекає відповіді від неї. У випадку відсутності відповіді мітки 6 - видається звуковий сигнал через звуковий сигналізатор 8. Спосіб використання. Мітки 6 у вигляді брилка будуть кріпитися до особистих речей (мобільний телефон, гаманець, ключі і т.д.). БЗ 5 у вигляді невеличкої пластини або ручки, або іншого аналогічного предмету можна буде розмістити в сумці, в кишені, в косметичці. Принцип дії: Якщо мітка 6 знаходиться біля БЗ 5, ніякого сигналу не буде. Якщо мітку 6 віднести на певну дистанцію (біля 10 метрів), БЗ 5 буде видавати різні сигнали, в залежності від відстані. Таким чином, якщо людина забула взяти ключі (з міткою 6), відійшовши на 10 метрів, сумка в якій розміщене БЗ 5, почне сигналити. В залежності від забутої речі БЗ 5 буде по різному сигналити. Ця корисна модель може бути корисною для людей, які часто забувають важливі речі, або при викраденні. Це також дасть можливість людям, які в наш час постійно кудись спішать, не потрапляти в неприємні ситуації. 5 Комп’ютерна верстка І. Скворцова 66148 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
