Пристрій для проведення лігатури
Номер патенту: 66292
Опубліковано: 15.04.2004
Автори: Лівшиць Геннадій Наумович, Лівшиць Сергій Геннадійович
Формула / Реферат
Пристрій для проведення лігатури в глибоких ранах, що складається з рукоятки і провідника з роздвоєним кінцем, який відрізняється тим, що роздвоєння виконане у вигляді жорстко прикріпленої до провідника підковоподібної пластини з заокругленими кінцями, у яких виконані пази у фронтальній площині.
Текст

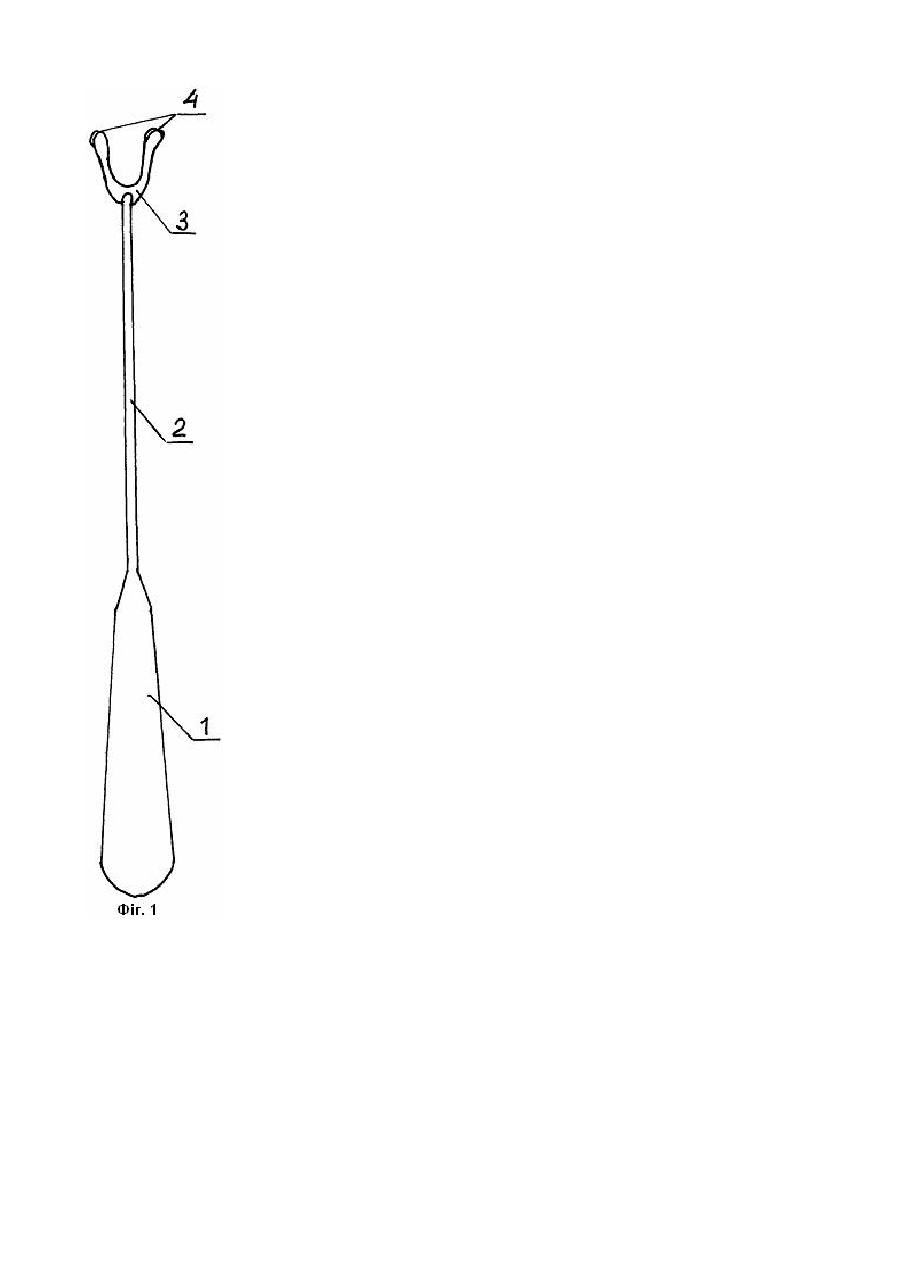

Винахід відноситься до медичної техніки, а саме до пристроїв для проведення лігатури в глибоких і вузьких ранах. Існує пристрій [1], що складається з порожнього провідника, який за допомогою кілець надівається на палець. Лігатура, що проведена через провідник, заводиться пальцем за об'єкт лігірування. Недоліком пристрою є необхідність дотикального контролю пальцем кінчика затиску в глибині рани, а також імовірність ушкодження хірургічної рукавички при відведенні лігатури навколо затиску. Як прототип узятий пристрій для проведення лігатури [2], що містить рукоятку і провідник з роздвоєним у виді рогатини кінцем. Однак, їм не завжди легко маніпулювати в глибоких і вузьких ранах, коли важко створити необхідний кут між рогатиною і ниткою. В основу винаходу поставлено задачу створити пристрій, що дозволяє за рахунок удосконалення конструкції спростити й прискорити техніку проведення і накладення лігатури в глибоких і вузьких ранах. Пристрій [фіг.1] складається з рукоятки (1) і провідника (2) довжиною 200мм, діаметром 3мм, до кінця якого жорстко прикріплена підковообразна пластина (3). Обидва кінці пластини по 15мм довжиною, відстань між внутрішніми краями її 7мм. На кінцях пластини знаходяться, виконані у фронтальній площині, пази (4). Через ці пази перекидається лігатура (5), кінці якої хірург утримує іншою рукою. Вікно, утворене підковообразною пластиною і петлею лігатури легко й швидко заводиться за кінець затиску (6) у глибині рани (фіг.2). Інша перевага пристрою у тому, що після захлестіння кінців лігатури й утворення вузла, останній може бути опущений одним з кінців підковообразної пластини до місця лігірування (фіг.3). Джерела інформації: 1. Авторское свидетельство СССР 1047468А, МКИ3 А 61В17\2, 15.10.83, бюл. №38. 2. Aesculap. General surgical catalogue. Ausgabe Edition September, 1982, c.193.
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for passage of ligature
Автори англійськоюLivshyts Hennadii Naumovych, Livshyts Serhii Hennadiiovych
Назва патенту російськоюУстройство для проведения лигатуры
Автори російськоюЛившиц Геннадий Наумович, Лившиц Сергей Геннадиевич
МПК / Мітки
МПК: A61B 17/12
Мітки: проведення, пристрій, лігатури
