Пристрій для підведення лігатури м. а. мороза

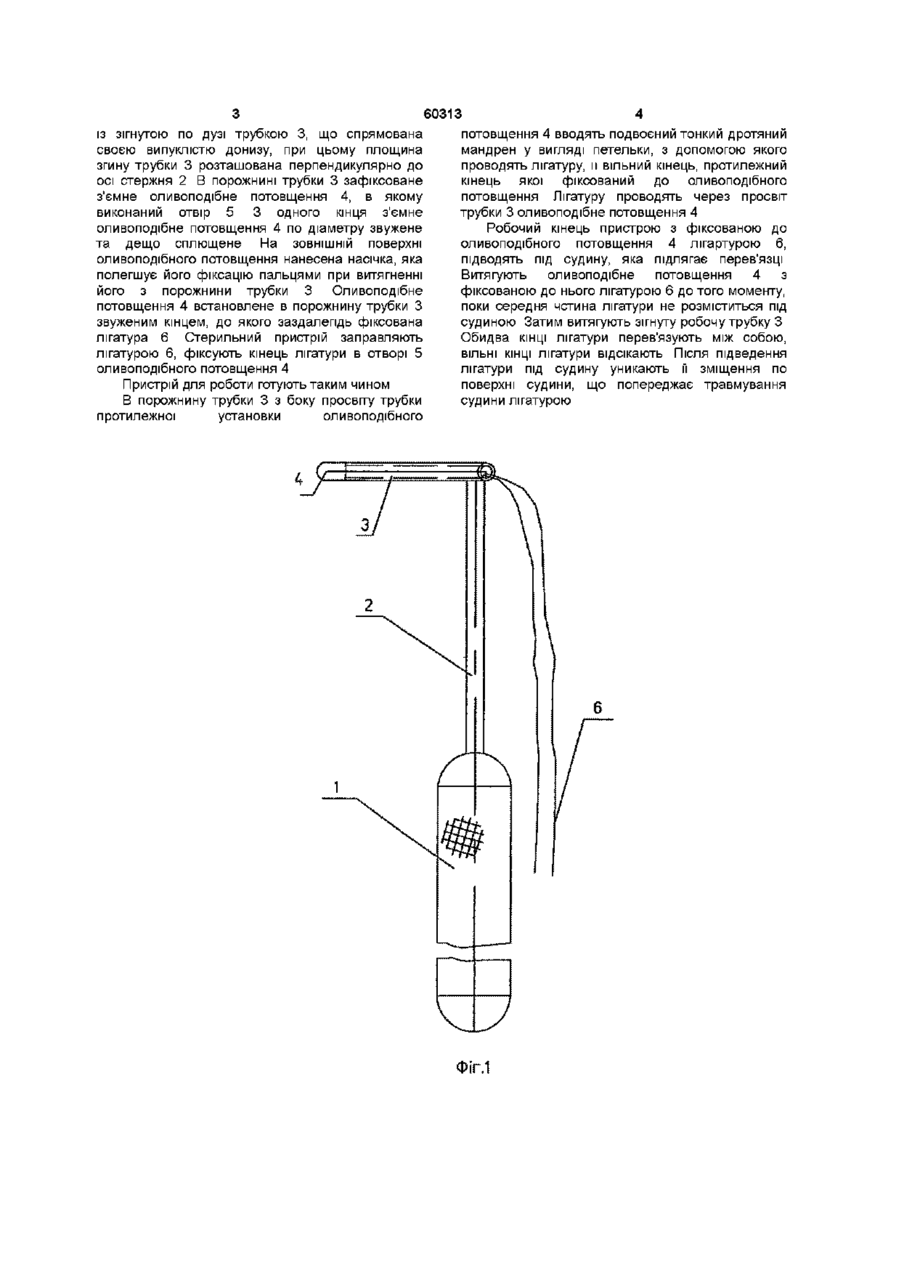

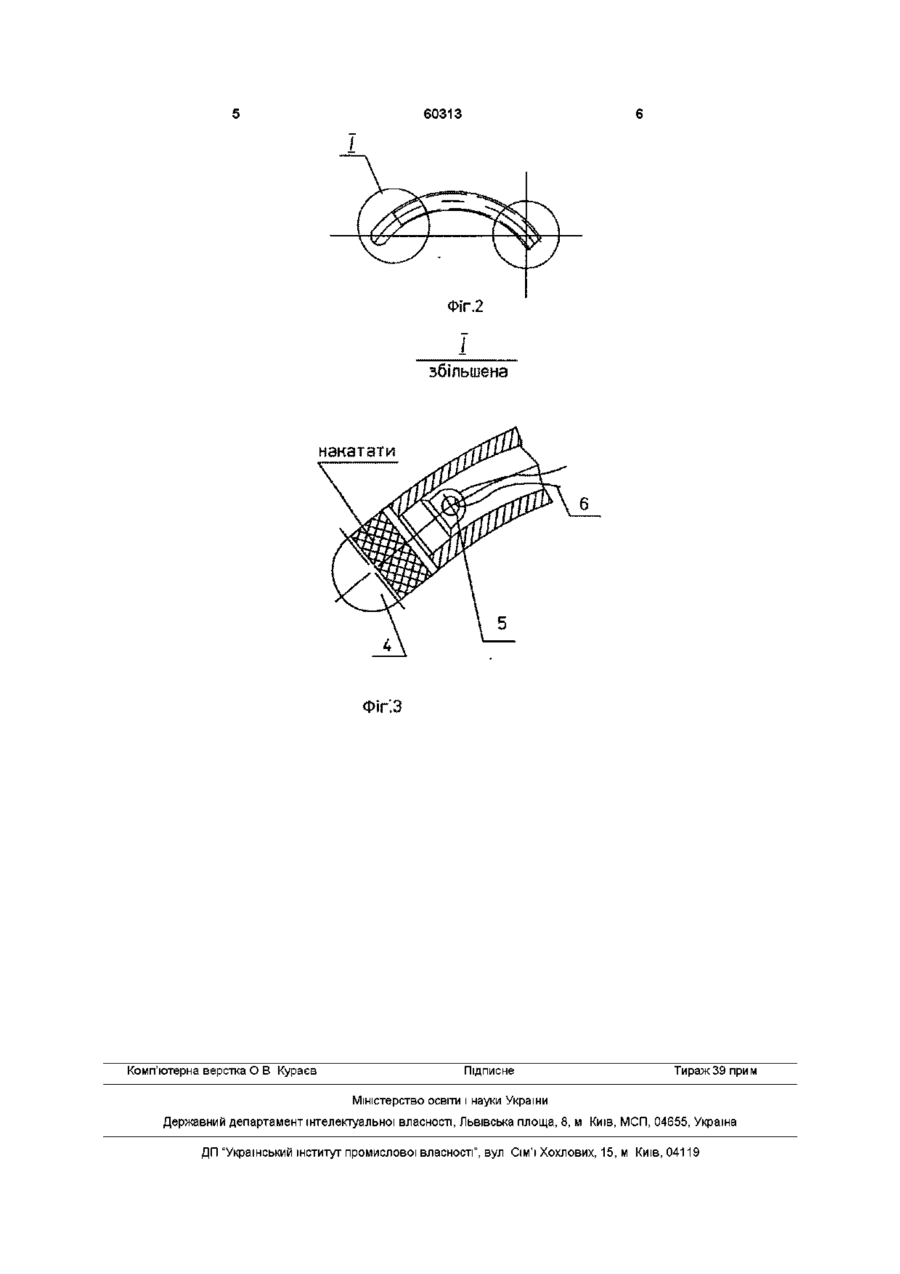

Пристрій для підведення лігатури, що містить ручку, яка переходить у стрижень та має оливкоподібне стовщення, в якому є отвір для лігатури, який відрізняється тим, що стрижень виконаний прямим і на його КІНЦІ прикріплена загнута по радіусу трубка, площина згину якої перпендикулярна осі стрижня, а оливкоподібне стовщення є знімним та розміщене в просвіті трубки на и КІНЦІ можливості травмування лігатурою судин, що підлягають перев'язці, розробці конструкції пристрою, що значно полегшує проведення лігатури під глибоко розташовані судини Поставлене завдання вирішується наступним чином У відомому пристрої для підведення лігатури під глибоко розташовані судини в глибині рани, що містять ручку, зігнутий стержень з отвором під лігатуру, який перетинає паз, згідно з запропонованим винаходом робочий кінець містить міцно закріплену зігнуту по дузі трубки, площа згину якої по відношенню до осі стержня розташована між собою перпендикулярно, а дугоподібна частина трубки спрямована до низу При цьому на робочому КІНЦІ трубки змонтоване знімальне оливоподібне потовщення, яке своїм звуженим кінцем та фіксованою до його отвору лігатурою, розміщене в порожнині трубки Окрім цього, лігатура зафіксована в отворі оливоподібного потовщенння і заведена в порожнину трубки за допомогою здвоєного тонкого дротяного мандрена, наприклад, мандрена від сечовідного катетера Запропонований пристрій для проведення лігатури схематично зображений на кресленнях, що додаються Так, на фіг 1 зображений загальний вигляд пристрою, що заявляється, на фіг 2 зображений його вигляд зверху, на фіг З представлено оливоподібне потовщення у перерізі Пристрій містить ручку 1, до якої під'єднаний стержень 2, який в робочому КІНЦІ міцно з'єднаний О C O ГО о (О 60313 потовщення 4 вводять подвоєний тонкий дротяний мандрен у вигляді петельки, з допомогою якого проводять лігатуру, и вільний кінець, протилежний кінець якої фіксований до оливоподібного потовщення Лігатуру проводять через просвіт трубки 3 оливоподібне потовщення 4 Робочий кінець пристрою з фіксованою до оливоподібного потовщення 4 лігартурою 6, підводять під судину, яка підлягає перев'язці Витягують оливоподібне потовщення 4 з фіксованою до нього лігатурою 6 до того моменту, поки середня чстина лігатури не розміститься під судиною Затим витягують зігнуту робочу трубку З Обидва КІНЦІ лігатури перев'язують між собою, ВІЛЬНІ КІНЦІ лігатури відсікають Після підведення лігатури під судину уникають її зміщення по поверхні судини, що попереджає травмування Пристрій для роботи готують таким чином судини лігатурою В порожнину трубки 3 з боку просвіту трубки протилежної установки оливоподібного із зігнутою по дузі трубкою 3, що спрямована своєю випуклістю донизу, при цьому площина згину трубки 3 розташована перпендикулярно до осі стержня 2 В порожнині трубки 3 зафіксоване з'ємне оливоподібне потовщення 4, в якому виконаний отвір 5 3 одного кінця з'ємне оливоподібне потовщення 4 по діаметру звужене та дещо сплющене На ЗОВНІШНІЙ поверхні оливоподібного потовщення нанесена насічка, яка полегшує його фіксацію пальцями при витягненні його з порожнини трубки 3 Оливоподібне потовщення 4 встановлене в порожнину трубки З звуженим кінцем, до якого заздалегідь фіксована лігатура 6 Стерильний пристрій заправляють лігатурою 6, фіксують кінець лігатури в отворі 5 оливоподібного потовщення 4 ФІГ.1 60313 збільшена накатати Фіґ.З Комп'ютерна верстка О В Кураєв Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
