Масажер м.с. тривайла

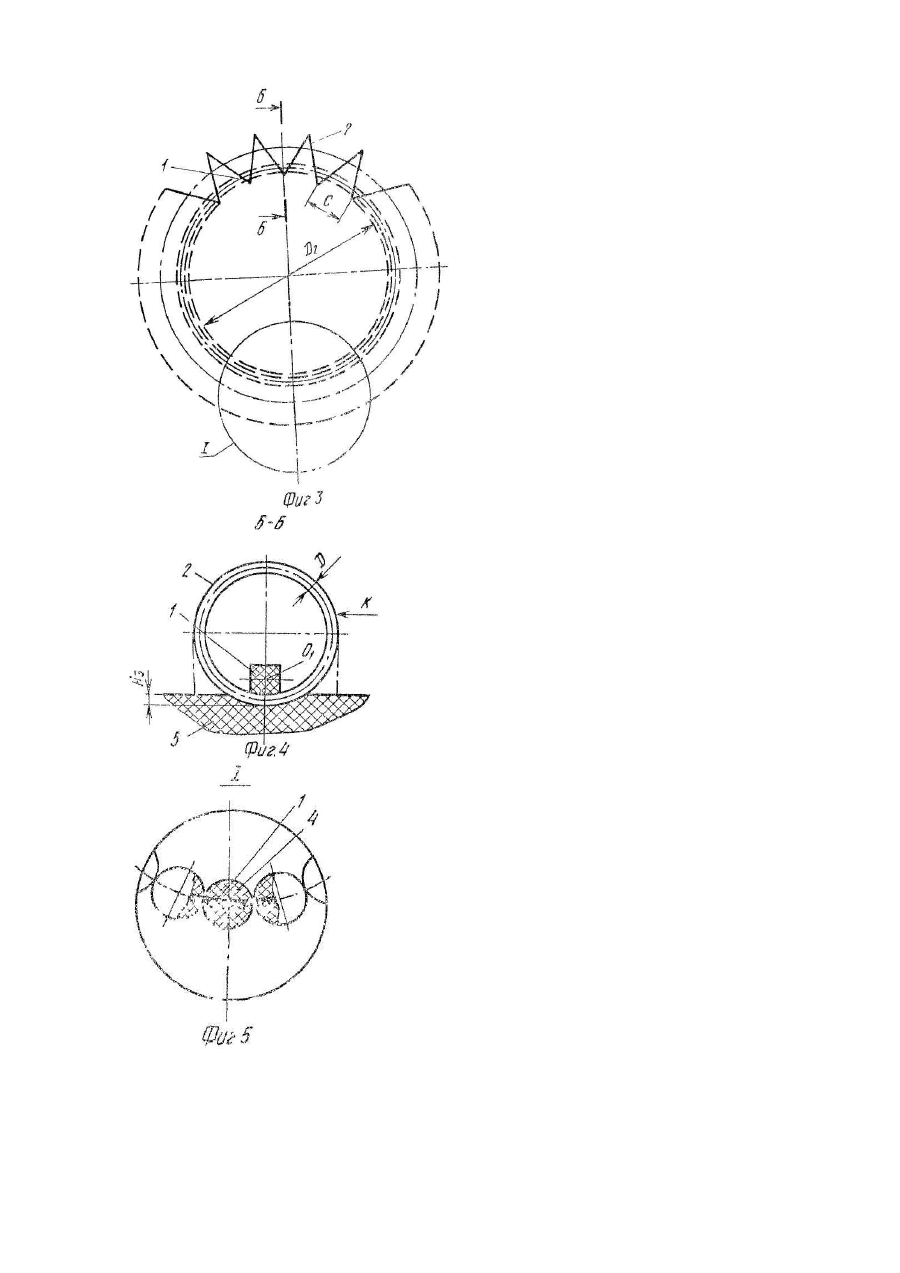

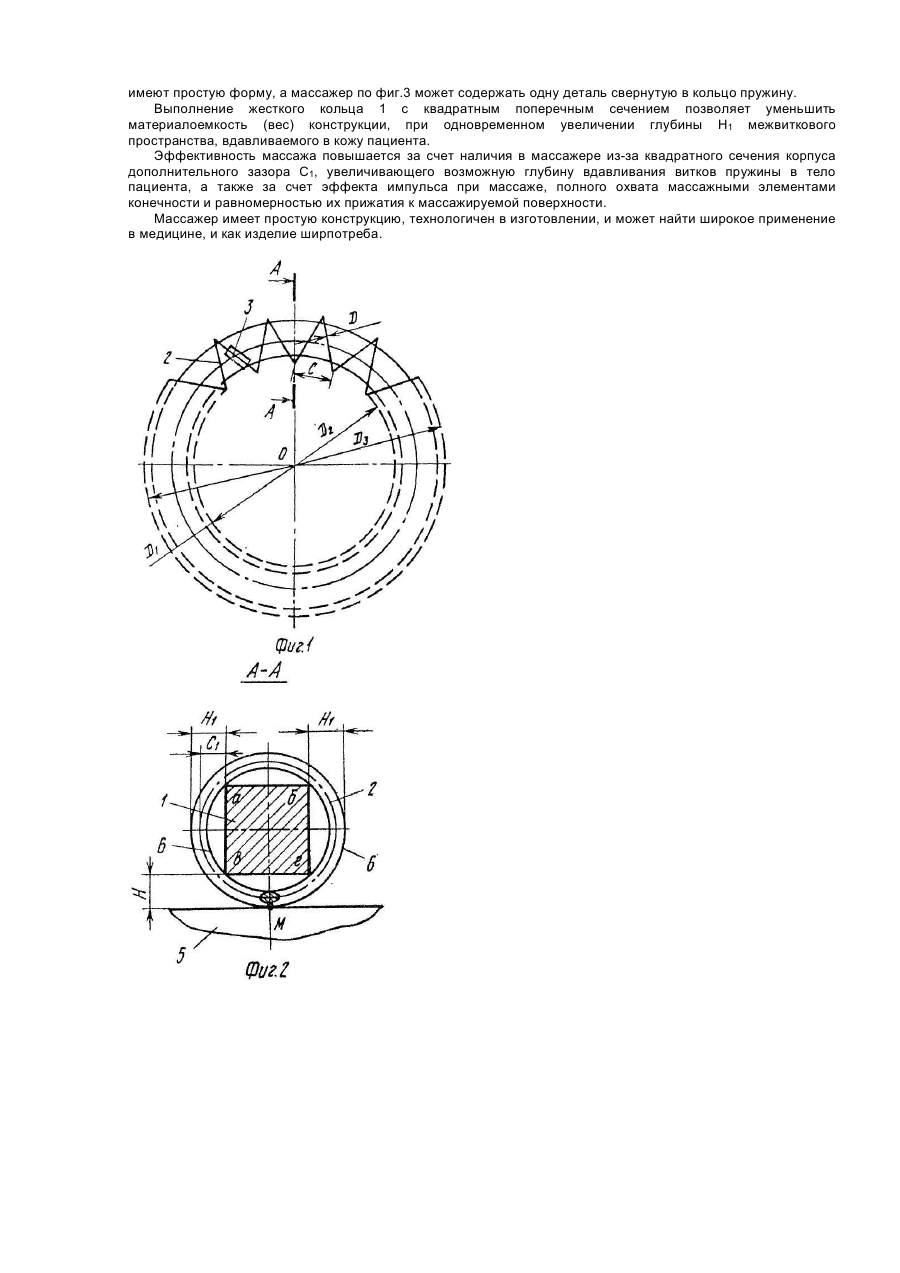

Изобретение относится к медицинской технике, а именно к массажерам. Цель изобретения - повышение эффективности массажа. На фиг.1 изображен предлагаемый массажер, общий вид: на фиг.2 - сечение А-А (увеличено) на фиг.1; на фиг.3 - массажер, вариант выполнения; на фиг.4 - сечение Б-Б (увеличено), на фиг.3; на фиг.5 - узел I на фиг.3 (вариант выполнения массажера по фиг.3). Массажер содержит корпус 1, выполненный в форме жесткого кольца, поперечное сечение которого имеет квадратную форму, и параллельные оси О-О две грани "а-б" и "в-г", а также свободно установленные на кольце массажные элементы, выполненные в виде опоясывающей кольцо замкнутой цилиндрической винтовой пружины 2. концы которой соединены между собой эластичной втулкой 3. Пружина изготовлена из проволоки диаметром D, имеет наружный диаметр D1 и образует на корпусе 1 винтовой обруч с внутренним D2 и наружным D3 диаметрами. Между втулками пружины имеются по диаметру D2 зазор С. Кроме того, кольцо 1 может быть выполнено упругим, например, в форме свернутой в кольцо резиновой нити или шнура (фиг.3). В этом случае, кроме пружины, могут быть использованы в качестве массажных элементов сферические или цилиндрические ролики 4 (фиг.5), нанизанные на упругое кольцо 1. Упругие кольца массажера могут изготавливаться как цельными, так и свернутыми в кольцо нитей и шнуров, концы которых соединяют между собой при помощи узла. В исходном положении упругое кольцо должно касаться (прижиматься) к внутренней поверхности витков пружины 2, что обеспечивает соответствующим выбором длин кольца и пружины. Предлагаемый массажер может быть использован как в качестве массажного обруча при больших размерах D2, так и для массажа отдельных участков туловища и конечностей человека при небольших размерах D2. В первом случае этот размер принимают в пределах 1-1,5 м и массажер выполняют с жестким кольцом. Во втором случае D2 принимают в пределах 0,03-0,15м, а массажер выполняют с упругим или жестким кольцом. Массажер работает следующим образом. При использовании массажера в качестве массажного обруча его вращают известным образом вокруг туловища, ног и рук. При вращении, под действием центробежных сил массажер витками пружины 2 в области зазоров С между витками прижимается к телу 5 (фиг.2) и вдавливается в него При вдавливании в тело пользователя витки пружины вызывают принудительное перемещение кожи и крови, а также разминание мышц, осуществляя массаж тела. Так как глубина N вдавливания витков в кожу возрастает за счет удаления грани "в-г" корпуса 1 от зоны Μ контакта, что обеспечивается формой его сечения и положением граней. то интенсивность массажа возрастает. Для массажа локальных участков тела массажером, имеющим D2≠0,03-0,15м, его одной из сторон 6 прикладывают к телу и приводят в круговое или возвратно-поступательное движение, одновременно прижимая к массажируемой поверхности. При перемещении, вдавленные в тело витки пружины осуществляют массаж ранее описанным способом. Максимальная глубина Н1 вдавливания витков пружины в кожу возрастает за счет свободного пространства С1 между деталями 1.2, что при максимальном прижатии повышает эффективность массажа. Массажер с упругим кольцом 1 используется следующим образом. В просвет D2 массажера пользователь вставляется с натягом свою конечность (руку, ногу., палец), вследствие чего длина элементов 1, 2 возрастает и витки пружины 2 вдавливаются силами упругости и пружины в тело 5 (фиг.4) на глубину Н3. Затем перекатывают рукой пружину 2, например, в направлении стрелки К. Перекатываясь, вдавленные в кожу витки пружины, осуществляют массаж тела. При перемещении массажера в обратном направлении, массаж осуществляется аналогичным образом. При массаже, одновременно с перекатыванием витков пружины, перекатывается по ее внутренней поверхности и упругое (эластичное) кольцо 1, получая вращательное движение вокруг своей оси О1. Вращаясь, квадратное кольцо 1 в момент опрокидывания вокруг своих граней, увеличивает свою длину, так как опирается на диагональ, вместо граней. что позволяет получить эффект импульса, при массаже, а это повышает его эффективность. Повышению эффективности массажа способствует и то, что в зазоре С1 между витками пружины 2 при вдавливании витков в тело на величину, большую диаметра проволоки пружины, деформированное кольцо 1 (на фиг.3 для упрощения чертежа кольцо показано в недеформированном состоянии: в деформированном состоянии оно имеет форму многограника. с числом граней равном числу витков пружины) также внедряется в кожу, осуществляя "межвитковый" массаж. Массажером по фиг.5 пользуются аналогичным образом. Массажер по фиг.3 может быть изготовлен в виде одной детали, т.е. не иметь упругого кольца 1, а состоять только из свернутой в кольцо пружины 2, если ее жесткость достаточна для прижатия к телу, чтобы ее витки вдавливались в него. При наличии в массажере по фиг.3 упругого кольца 1, его сечение может иметь и круглую форму. Наличие кольца 1 увеличивает вдавливание витков пружины в кожу человека за счет его упругости и дополнительно обеспечивает эффект импульса при массаже, за счет создания им периодических ударов по виткам пружины при перекатывании по ним. Это связано с тем, что при перекатывании витков пружины вместе с ними начинает перекатываться и упругое кольцо 2 за счет сил трения между ними и витками пружины. Поворачиваясь на витках пружины, кольцо несколько поднимается по стенкам витков, увеличивая свою начальную длину, т.е. растягиваясь, до тех пор, пока силы упругости в кольце не достигнут значения силы трения кольца о витки. При достижении силы упругости кольца значения силы трения, поднявшись на витки пружины упругое кольцо "срывается" с них и с ударом возвращается в начальное положение, осуществляя удар по виткам пружины, кольцо обеспечивает эффект импульса при массаже. При дальнейшем вращении пружины процесс накатывания упругого кольца на витки и его "срыва" с них повторяется многократно, обеспечивая импульсное приложение силы вдавливания в тело человека. витков пружины, на всем участке массажа. Конструкция массажера упрощается потому, что он имеет меньшее число деталей, массажные элементы имеют простую форму, а массажер по фиг.3 может содержать одну деталь свернутую в кольцо пружину. Выполнение жесткого кольца 1 с квадратным поперечным сечением позволяет уменьшить материалоемкость (вес) конструкции, при одновременном увеличении глубины Н1 межвиткового пространства, вдавливаемого в кожу пациента. Эффективность массажа повышается за счет наличия в массажере из-за квадратного сечения корпуса дополнительного зазора С1, увеличивающего возможную глубину вдавливания витков пружины в тело пациента, а также за счет эффекта импульса при массаже, полного охвата массажными элементами конечности и равномерностью их прижатия к массажируемой поверхности. Массажер имеет простую конструкцию, технологичен в изготовлении, и может найти широкое применение в медицине, и как изделие ширпотреба.
