Спиценатягач мод-1

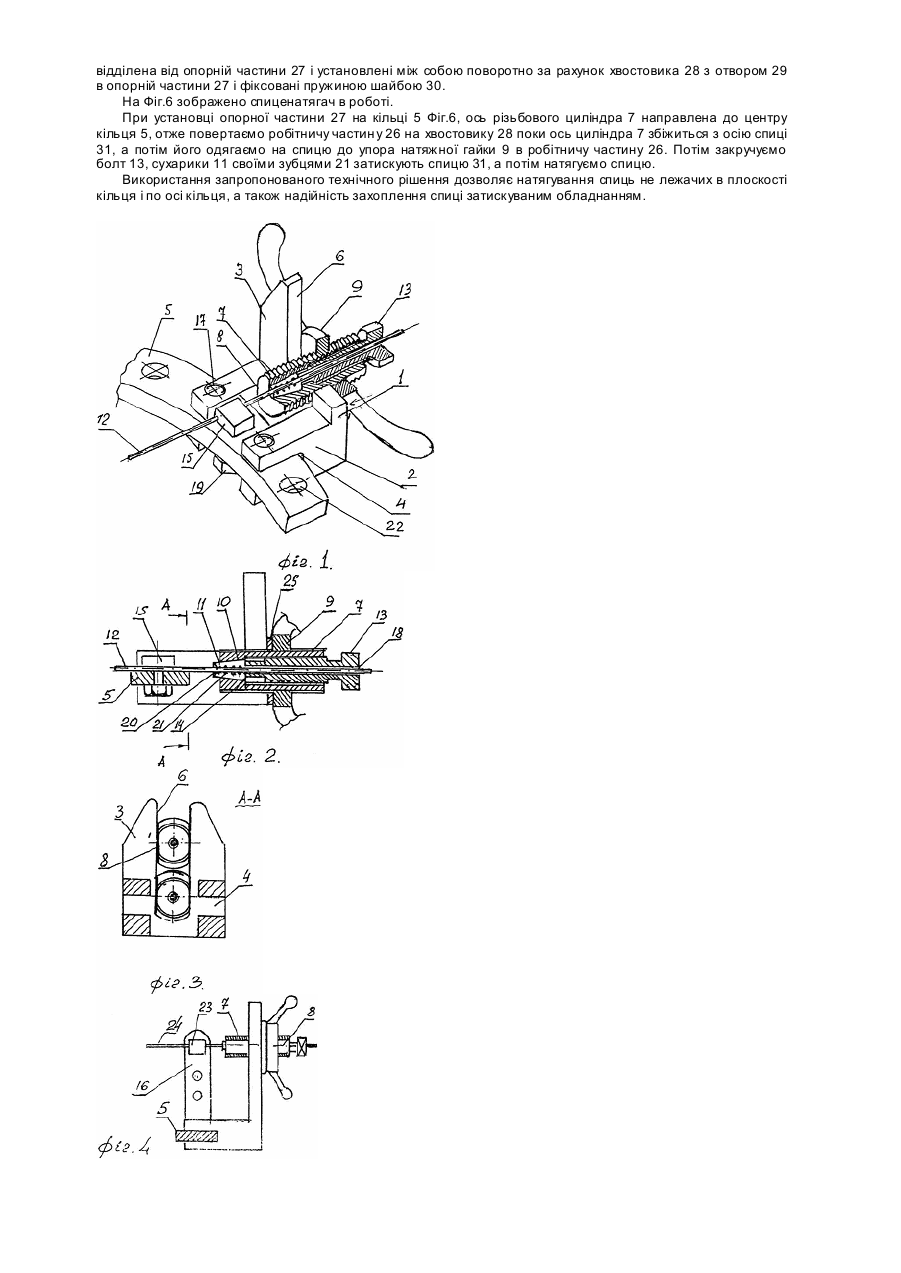

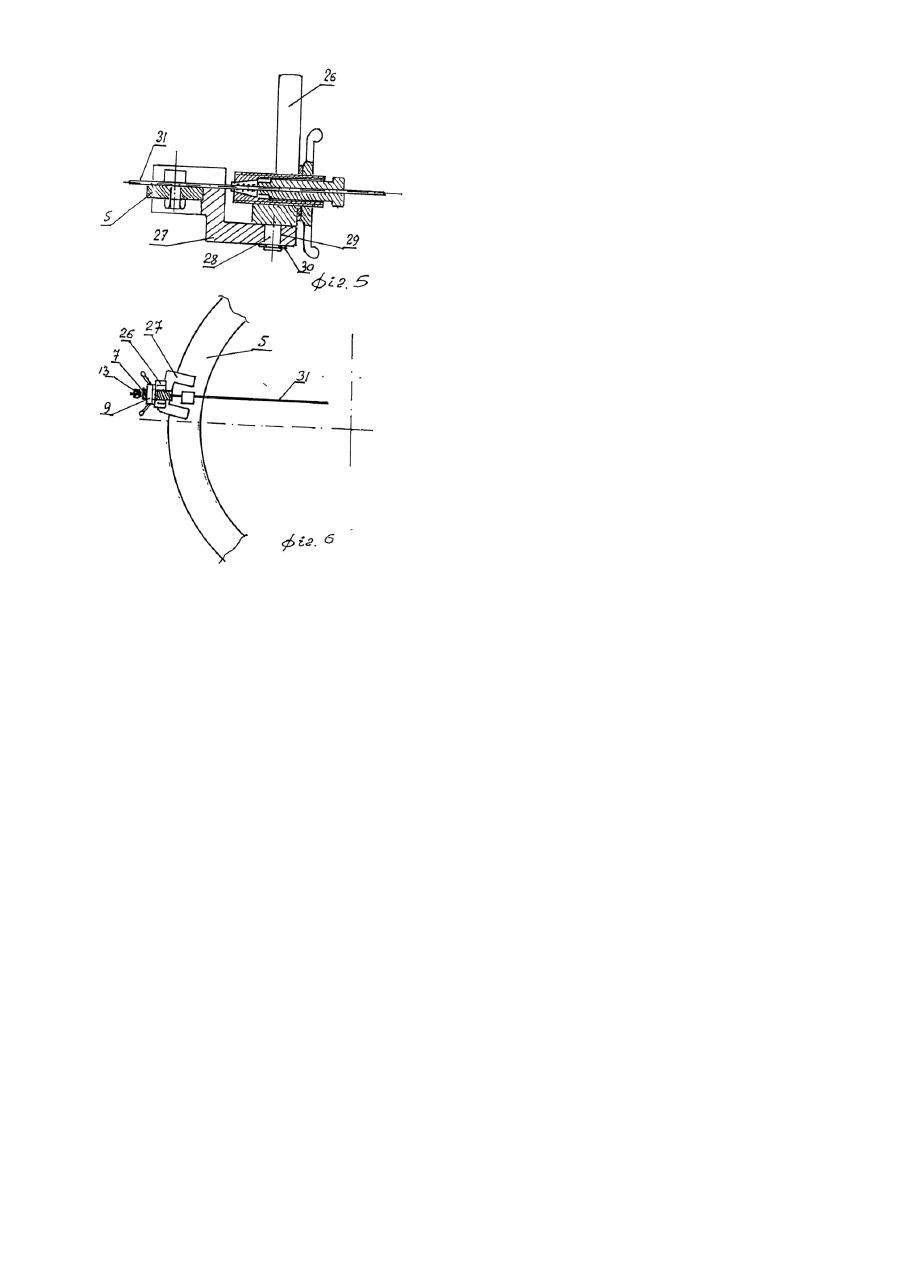

Винахід відноситься до медичної техніки, саме до улаштувань, які призначені для натягування спиць в апаратах для лікування переломів кісток. Відомий знімальний спиценатягач, який утримує корпус з різьбовим каналом і проріззю, натяжну різьбову втулк у, центратор із спицею, установлені в різьбовому каналі і затискуване улаштування. [див. А.С. №667204 СРСР А61В17/18 опубл.1975р.]. Недоліком відомого спиценатягача є те, що затискування спиці болтом не дозволяє створити достатнього натягування спиці. Відомий також спиценатягач, який утримує циліндричний корпус з про різзю з торцевим пазом для установки його на торці кільця, різьбову втулку, установлену в корпусі, затиснутого болта для спиці і натяжного улаштування у вигляді «барашка». [див. підр. «Юстеосинтез» під ред. С.С. Ткаченко. стор.124. Ленінград. Медицина 1987р.]. Недоліком відомого рішення є те, що затиснутий болт не надійно затискує спицю, що приводить до проковзування спиці, тому не створюється надійного натягування. При закріпленні спиці на консолях, необхідно додаткового пристосування у вигляді тимчасових планок для упору спиценатягача, що вимагає додаткового часу для операції. Відомий також спиценатягач, який містить корпус з горизонтальною проріззю, натяжне обладнання у вигляді різьбового циліндра з гайкою і затискне обладнання у вигляді конусного отвору виконаного в різьбовому циліндрі і вставлених в ньому сухариків з зубцями і пружини. [див. А.С. №1064945 СРСР А61В17/18 опуб. 07.01.84р. Бюл. №1]. Недоліком відомого технічного рішення, визначеного за прототип. є те, що він запропонований для одної спиці і фіксується до модуля апарату на весь період лікування, що значно збільшує вагу апарату. Другим недоліком є те, що коли спиця проведена вище осі різьбового каналу, взагалі неможливо встановити спиценатягач. Третім недоліком, є те, що при натягуванні спиці у вигляді затискувача сухариків пружиною, виходить проковзування сухариків відносно спиці, що приводить до повторної перестановки затиснутого обладнання nому пружина затискування сухариків не надійна. У основу винаходу поставлене завдання зі створення спйценатягача, у якому забезпечена можливість використання його надійності захоплення спиці сухариками і можливість натягування спиць не лежачих в плоскості кільця і по осі кільця. Поставлене завдання розв'язується тим, що спиценатягач, який містить корпус, з горизонтальною проріззю, натяжне обладнання у вигляді різьбового циліндра і гайки і затискне обладнання у вигляді конусного отвору, виконаного в різьбовому циліндрі і вставлених в ньому сухариків з зубцями, згідно винаходу корпус спиценатягача виконаний û-подібного виду з опорною частиною і робітничою частиною, в якої виконана вертикальна проріз для розміщення натяжного та затискного обладнання, а різьбовий циліндр виконаний з двома скосами по боках і оснащений притискним болтом з осьовим каналом, торець якого взаємодіє з торцями сухариків. Крім того, робітнича частина корпусу відділена від опорної частини корпусу і установлена на ній з можливістю обертання в вертикальної плоскості. Суть винаходу пояснюється кресленнями: на Фіг.1 зображений спиценатягач, загальний вид в аксонометрії, на Фіг.2 зображено розріз спиценатягача, на Фіг.3 - розріз по А-А Фіг.2, на Фіг.4 - розміщення обладнання спиці на консолі, на Фіг.5 зображено спиценатягач з поворотною робітничою частиною і на Фіг.6 зображено спиценатягач Фіг.5 в роботі. Спиценатягач складається з корпусу 1, виконаного û-подібного виду з нижньою опорною частиною 2 і робітничою частиною 3. Опорна частина 2 має горизонтальну проріз 4 для розміщення корпусу 1 на кільці 5 апарату, а робітнича частина 3 має вертикальну проріз 6 для розміщення натяжного обладнання, виконаного у вигляді різьбового циліндра 7 з двома скосами 8, якими він установлений в прорізі 6 і натяжну гайку 9. Затискне обладнання, виконане всеред різьбового циліндра 7 у ви гляді конусного отвору 10 Фіг.2, у середині якого розміщені затискувані сухарики 11 для захоплення спиці 12, та затиснутий болт 13, торець 14, якого взаємодіє з торцями сухариків 11, яких може бути два і більше. На кільці 5 спиця 12 кріпиться болтом 15. На Фіг.4 зображено варіант розміщення спиці, коли необхідно проведена додаткової спиці вище плоскості кільця 5, для цього на кільці розміщується консоль 16. Працює спиценатягач таким чином: з торця кільця 5, поміж болтом 15 розміщуємо опорну частину 2 корпусу 1 за допомогою горизонтальної прорізі 4. Підтримуючи корпус рукою (можливо корпус 1 закріплюється на кільці 5 і за допомогою болтів, установлених у різьбові отвори 17) через проріз 6 на спицю 12 одягаємо циліндр 7 підводячи сухарики 11 до торця спиці 12. Спиця проходить через сухарики, а потім через осьовий канал 18 болта 13. Спочатку затискуваний болт 13 та гайка 19 розпущені. Маючи на увазі те, що сухарики 11, мають скоси 20, що дає їм можливість легко одягатися на спицю 12. Після цього, обертаючи болт 13, його торець 14 упирається в торці сухариків 11, яки зміщуються в конусний отвір 10 і зубцями 21 затискують спицю 12. Після цього обертаючи гайку 9, циліндр 7 пересувається від кільця 5 та натягує спицю 12. Після цього обертаючи гайку 19, головка болта 15 притискує спицю до кільця 5. Потім знімаємо спиценатягач, для цього відпускаємо болті 3 і натяжну гайку 9, потім натиском руки на циліндр 7 уздовж спиці зміщуємо конусний отвір 10 з сухариків і вони легко звільняються від спиці і потім знімаємо корпус спиценатягача. При проведенні спиці вище плоскості кільця в отвір 22 розміщуємо консоль 16 з затискуваним болтом 23, закріпляємо спицю 24 і потім пересував натяжне обладнання (циліндр 7) по прорізі 6, одягаємо його на спицю 24 та проводимо натягування спиці. Спиценатягач може оснащуватися упорною шайбою 25 Фіг.2. На Фіг.5 зображено розріз спиценатягача з поворотною робітничою частиною ,він призначений для натягування спиць, зміщених від осі кільця 5. В цьому спеценатягачу робітнича частина 26 корпусу відділена від опорній частини 27 і установлені між собою поворотно за рахунок хвостовика 28 з отвором 29 в опорній частини 27 і фіксовані пружиною шайбою 30. На Фіг.6 зображено спиценатягач в роботі. При установці опорної частини 27 на кільці 5 Фіг.6, ось різьбового циліндра 7 направлена до центру кільця 5, отже повертаємо робітничу частин у 26 на хвостовику 28 поки ось циліндра 7 збіжиться з осію спиці 31, а потім його одягаємо на спицю до упора натяжної гайки 9 в робітничу частину 26. Потім закручуємо болт 13, сухарики 11 своїми зубцями 21 затискують спицю 31, а потім натягуємо спицю. Використання запропонованого технічного рішення дозволяє натягування спиць не лежачих в плоскості кільця і по осі кільця, а також надійність захоплення спиці затискуваним обладнанням.
