Пристрій для контролю виробів, армованих металевими линвами

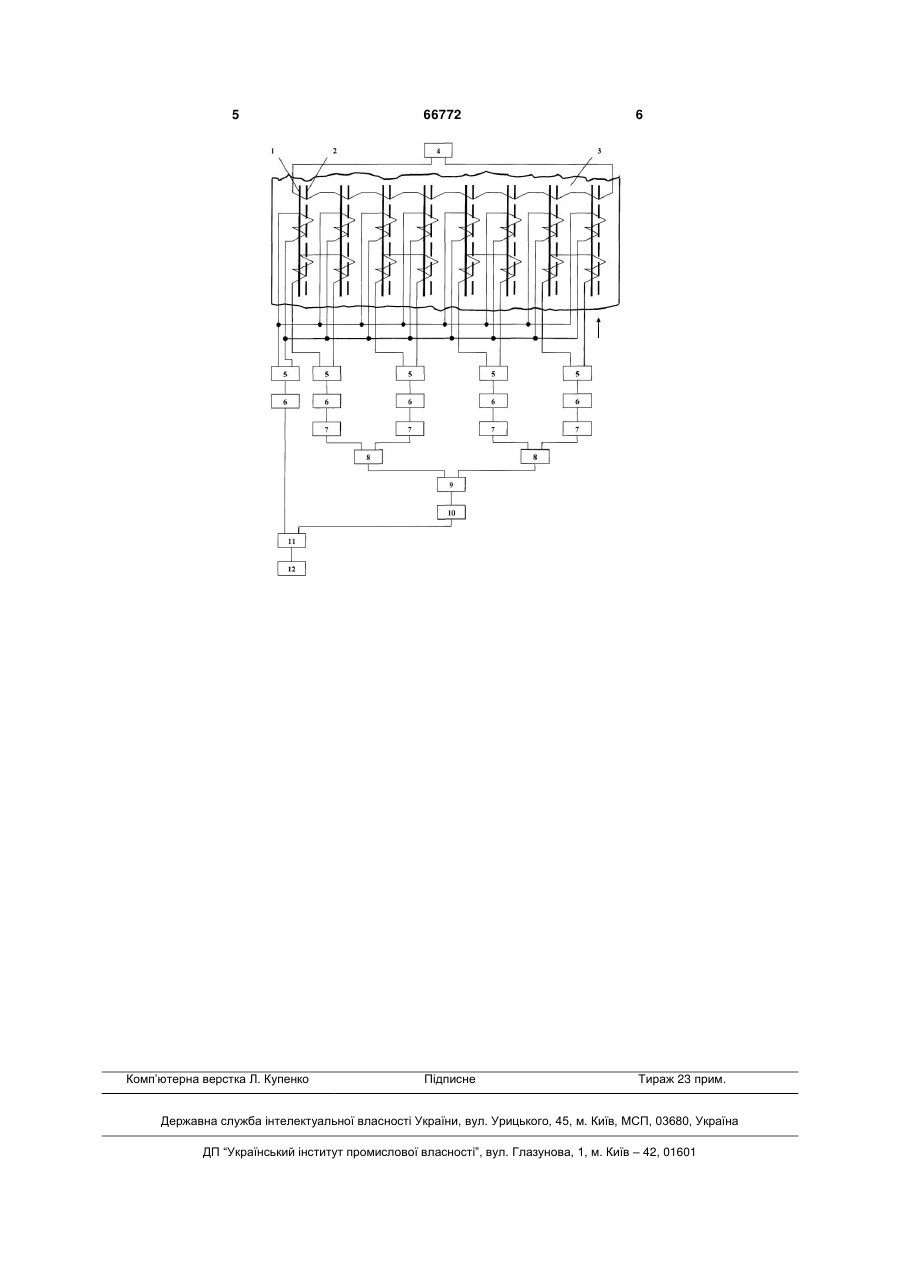

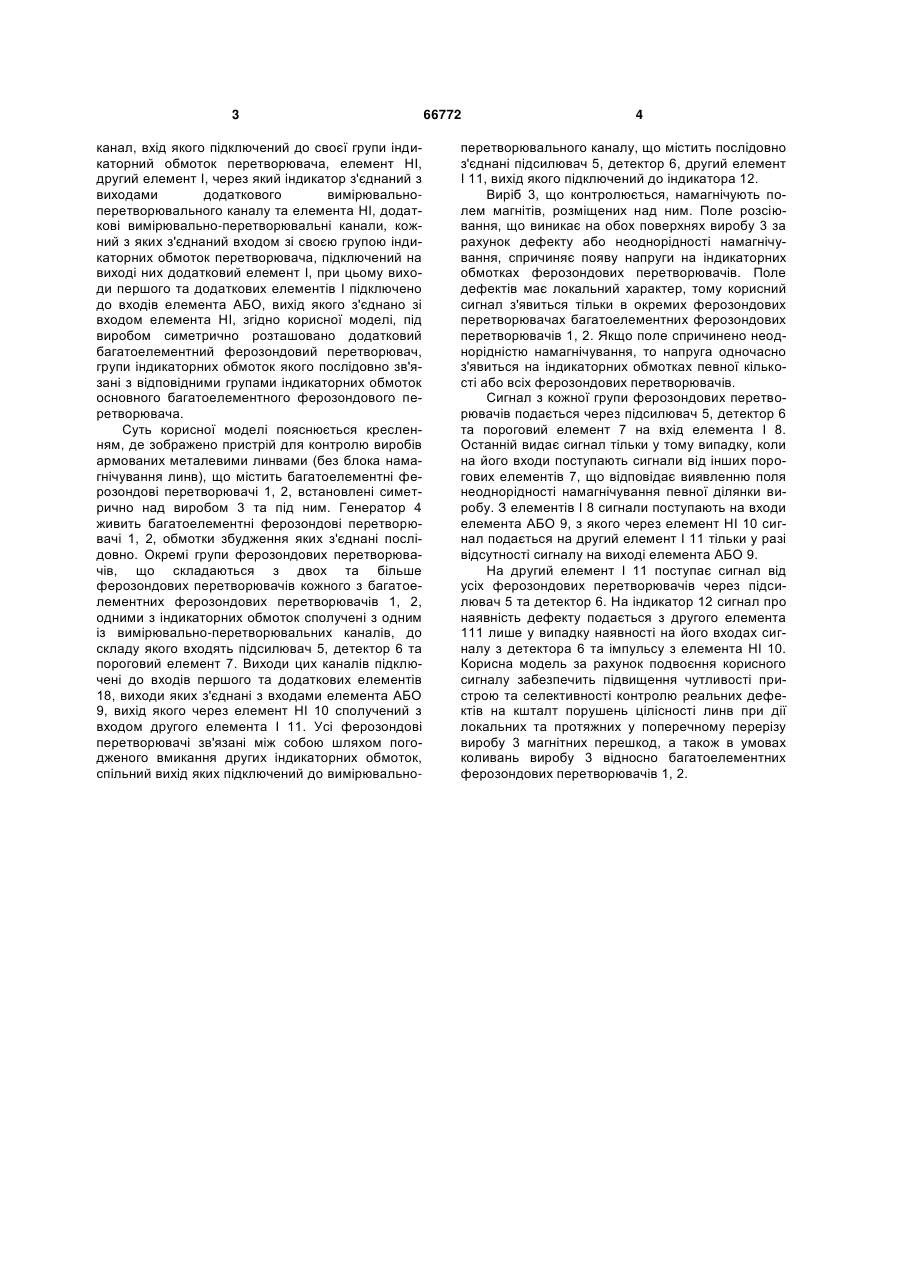

Пристрій для контролю виробів, армованих металевими линвами, що містить блок намагнічування линв, генератор, багатоелементний ферозондовий перетворювач, вимірювальноперетворювальні канали, кожний з яких з'єднаний входом зі своєю групою індикаторних обмоток перетворювача, підключений на виході їх перший елемент І, індикатор, додатковий вимірювальноперетворювальний канал, вхід якого підключений 3 канал, вхід якого підключений до своєї групи індикаторний обмоток перетворювача, елемент НІ, другий елемент І, через який індикатор з'єднаний з виходами додаткового вимірювальноперетворювального каналу та елемента НІ, додаткові вимірювально-перетворювальні канали, кожний з яких з'єднаний входом зі своєю групою індикаторних обмоток перетворювача, підключений на виході них додатковий елемент І, при цьому виходи першого та додаткових елементів І підключено до входів елемента АБО, вихід якого з'єднано зі входом елемента НІ, згідно корисної моделі, під виробом симетрично розташовано додатковий багатоелементний ферозондовий перетворювач, групи індикаторних обмоток якого послідовно зв'язані з відповідними групами індикаторних обмоток основного багатоелементного ферозондового перетворювача. Суть корисної моделі пояснюється кресленням, де зображено пристрій для контролю виробів армованих металевими линвами (без блока намагнічування линв), що містить багатоелементні ферозондові перетворювачі 1, 2, встановлені симетрично над виробом 3 та під ним. Генератор 4 живить багатоелементні ферозондові перетворювачі 1, 2, обмотки збудження яких з'єднані послідовно. Окремі групи ферозондових перетворювачів, що складаються з двох та більше ферозондових перетворювачів кожного з багатоелементних ферозондових перетворювачів 1, 2, одними з індикаторних обмоток сполучені з одним із вимірювально-перетворювальних каналів, до складу якого входять підсилювач 5, детектор 6 та пороговий елемент 7. Виходи цих каналів підключені до входів першого та додаткових елементів 18, виходи яких з'єднані з входами елемента АБО 9, вихід якого через елемент НІ 10 сполучений з входом другого елемента I 11. Усі ферозондові перетворювачі зв'язані між собою шляхом погодженого вмикання других індикаторних обмоток, спільний вихід яких підключений до вимірювально 66772 4 перетворювального каналу, що містить послідовно з'єднані підсилювач 5, детектор 6, другий елемент I 11, вихід якого підключений до індикатора 12. Виріб 3, що контролюється, намагнічують полем магнітів, розміщених над ним. Поле розсіювання, що виникає на обох поверхнях виробу 3 за рахунок дефекту або неоднорідності намагнічування, спричиняє появу напруги на індикаторних обмотках ферозондових перетворювачів. Поле дефектів має локальний характер, тому корисний сигнал з'явиться тільки в окремих ферозондових перетворювачах багатоелементних ферозондових перетворювачів 1, 2. Якщо поле спричинено неоднорідністю намагнічування, то напруга одночасно з'явиться на індикаторних обмотках певної кількості або всіх ферозондових перетворювачів. Сигнал з кожної групи ферозондових перетворювачів подається через підсилювач 5, детектор 6 та пороговий елемент 7 на вхід елемента І 8. Останній видає сигнал тільки у тому випадку, коли на його входи поступають сигнали від інших порогових елементів 7, що відповідає виявленню поля неоднорідності намагнічування певної ділянки виробу. З елементів І 8 сигнали поступають на входи елемента АБО 9, з якого через елемент НІ 10 сигнал подається на другий елемент I 11 тільки у разі відсутності сигналу на виході елемента АБО 9. На другий елемент I 11 поступає сигнал від усіх ферозондових перетворювачів через підсилювач 5 та детектор 6. На індикатор 12 сигнал про наявність дефекту подається з другого елемента 111 лише у випадку наявності на його входах сигналу з детектора 6 та імпульсу з елемента НІ 10. Корисна модель за рахунок подвоєння корисного сигналу забезпечить підвищення чутливості пристрою та селективності контролю реальних дефектів на кшталт порушень цілісності линв при дії локальних та протяжних у поперечному перерізу виробу 3 магнітних перешкод, а також в умовах коливань виробу 3 відносно багатоелементних ферозондових перетворювачів 1, 2. 5 Комп’ютерна верстка Л. Купенко 66772 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
