Сушильна шафа

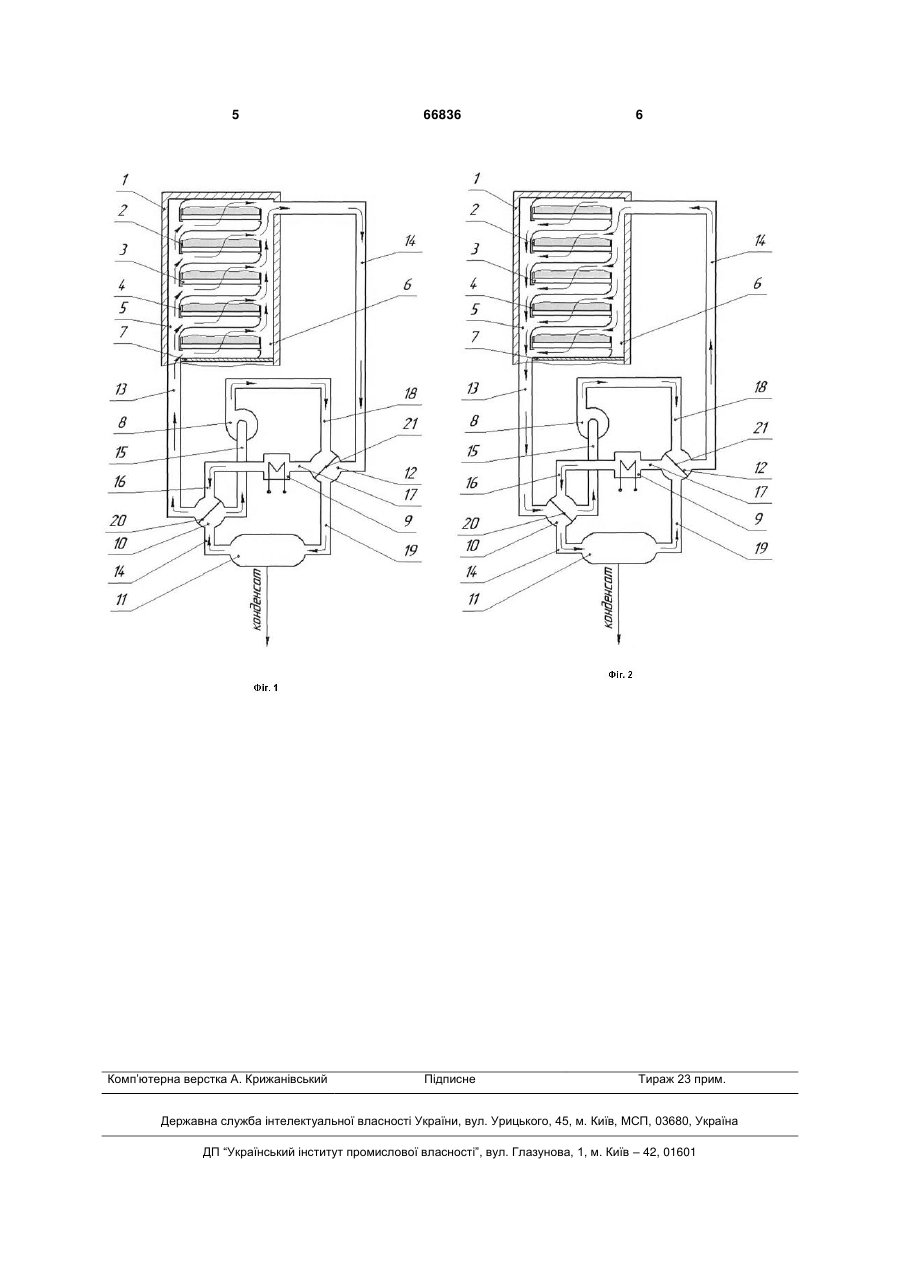

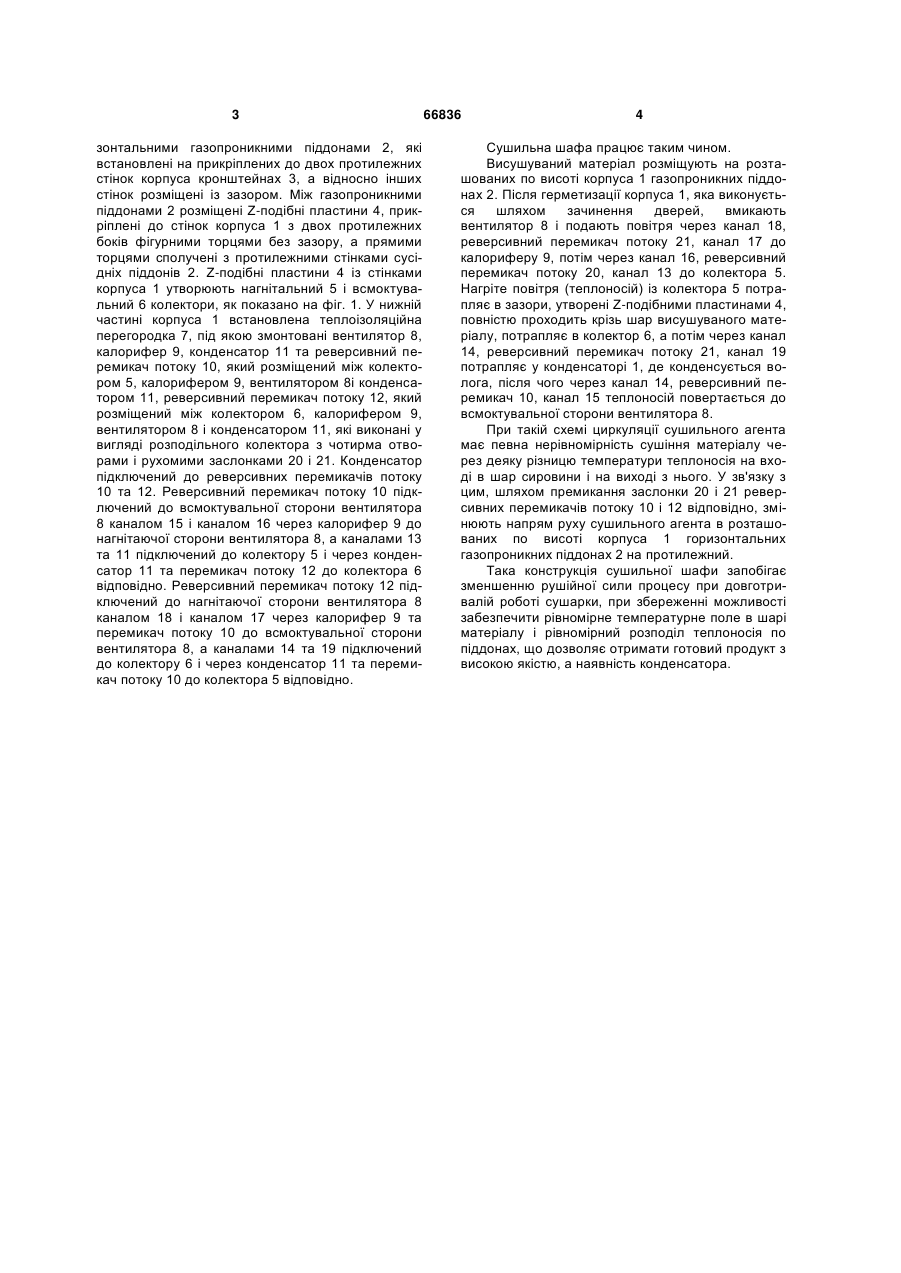

Сушильна шафа, що містить корпус прямокутного поперечного перерізу з вертикальними плоскими стінками, розміщені в корпусі по його висоті 3 зонтальними газопроникними піддонами 2, які встановлені на прикріплених до двох протилежних стінок корпуса кронштейнах 3, а відносно інших стінок розміщені із зазором. Між газопроникними піддонами 2 розміщені Z-подібні пластини 4, прикріплені до стінок корпуса 1 з двох протилежних боків фігурними торцями без зазору, а прямими торцями сполучені з протилежними стінками сусідніх піддонів 2. Z-подібні пластини 4 із стінками корпуса 1 утворюють нагнітальний 5 і всмоктувальний 6 колектори, як показано на фіг. 1. У нижній частині корпуса 1 встановлена теплоізоляційна перегородка 7, під якою змонтовані вентилятор 8, калорифер 9, конденсатор 11 та реверсивний перемикач потоку 10, який розміщений між колектором 5, калорифером 9, вентилятором 8і конденсатором 11, реверсивний перемикач потоку 12, який розміщений між колектором 6, калорифером 9, вентилятором 8 і конденсатором 11, які виконані у вигляді розподільного колектора з чотирма отворами і рухомими заслонками 20 і 21. Конденсатор підключений до реверсивних перемикачів потоку 10 та 12. Реверсивний перемикач потоку 10 підключений до всмоктувальної сторони вентилятора 8 каналом 15 і каналом 16 через калорифер 9 до нагнітаючої сторони вентилятора 8, а каналами 13 та 11 підключений до колектору 5 і через конденсатор 11 та перемикач потоку 12 до колектора 6 відповідно. Реверсивний перемикач потоку 12 підключений до нагнітаючої сторони вентилятора 8 каналом 18 і каналом 17 через калорифер 9 та перемикач потоку 10 до всмоктувальної сторони вентилятора 8, а каналами 14 та 19 підключений до колектору 6 і через конденсатор 11 та перемикач потоку 10 до колектора 5 відповідно. 66836 4 Сушильна шафа працює таким чином. Висушуваний матеріал розміщують на розташованих по висоті корпуса 1 газопроникних піддонах 2. Після герметизації корпуса 1, яка виконується шляхом зачинення дверей, вмикають вентилятор 8 і подають повітря через канал 18, реверсивний перемикач потоку 21, канал 17 до калориферу 9, потім через канал 16, реверсивний перемикач потоку 20, канал 13 до колектора 5. Нагріте повітря (теплоносій) із колектора 5 потрапляє в зазори, утворені Z-подібними пластинами 4, повністю проходить крізь шар висушуваного матеріалу, потрапляє в колектор 6, а потім через канал 14, реверсивний перемикач потоку 21, канал 19 потрапляє у конденсаторі 1, де конденсується волога, після чого через канал 14, реверсивний перемикач 10, канал 15 теплоносій повертається до всмоктувальної сторони вентилятора 8. При такій схемі циркуляції сушильного агента має певна нерівномірність сушіння матеріалу через деяку різницю температури теплоносія на вході в шар сировини і на виході з нього. У зв'язку з цим, шляхом премикання заслонки 20 і 21 реверсивних перемикачів потоку 10 і 12 відповідно, змінюють напрям руху сушильного агента в розташованих по висоті корпуса 1 горизонтальних газопроникних піддонах 2 на протилежний. Така конструкція сушильної шафи запобігає зменшенню рушійної сили процесу при довготривалій роботі сушарки, при збереженні можливості забезпечити рівномірне температурне поле в шарі матеріалу і рівномірний розподіл теплоносія по піддонах, що дозволяє отримати готовий продукт з високою якістю, а наявність конденсатора. 5 Комп’ютерна верстка А. Крижанівський 66836 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
