Сушильна шафа

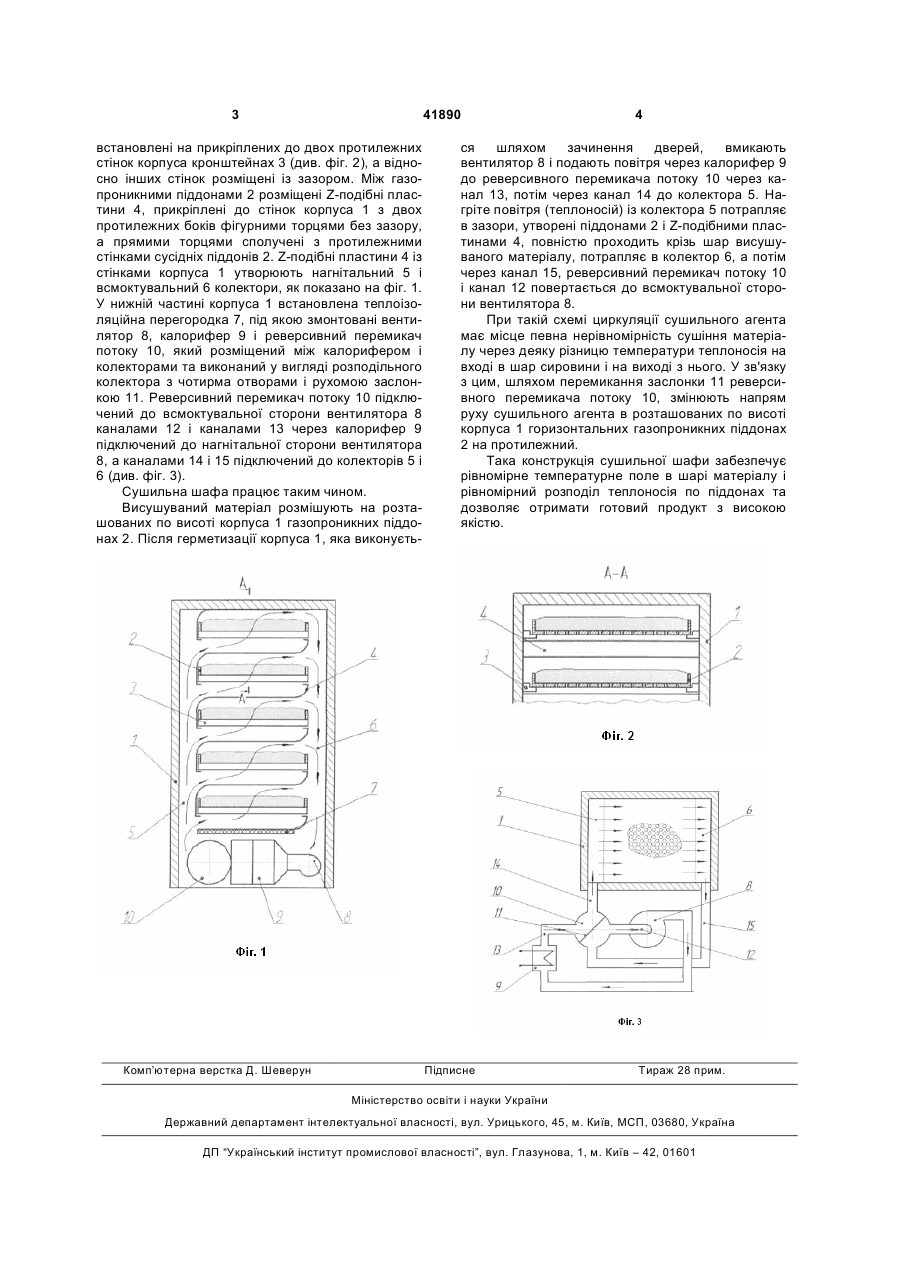

Сушильна шафа, що містить корпус прямокутного поперечного перерізу з вертикальними плос 3 41890 встановлені на прикріплених до двох протилежних стінок корпуса кронштейнах 3 (див. фіг. 2), а відносно інших стінок розміщені із зазором. Між газопроникними піддонами 2 розміщені Z-подібні пластини 4, прикріплені до стінок корпуса 1 з двох протилежних боків фігурними торцями без зазору, а прямими торцями сполучені з протилежними стінками сусідніх піддонів 2. Z-подібні пластини 4 із стінками корпуса 1 утворюють нагнітальний 5 і всмоктувальний 6 колектори, як показано на фіг. 1. У нижній частині корпуса 1 встановлена теплоізоляційна перегородка 7, під якою змонтовані вентилятор 8, калорифер 9 і реверсивний перемикач потоку 10, який розміщений між калорифером і колекторами та виконаний у вигляді розподільного колектора з чотирма отворами і рухомою заслонкою 11. Реверсивний перемикач потоку 10 підключений до всмоктувальної сторони вентилятора 8 каналами 12 і каналами 13 через калорифер 9 підключений до нагнітальної сторони вентилятора 8, а каналами 14 і 15 підключений до колекторів 5 і 6 (див. фіг. 3). Сушильна шафа працює таким чином. Висушуваний матеріал розмішують на розташованих по висоті корпуса 1 газопроникних піддонах 2. Після герметизації корпуса 1, яка виконуєть Комп’ютерна верстка Д. Шеверун 4 ся шляхом зачинення дверей, вмикають вентилятор 8 і подають повітря через калорифер 9 до реверсивного перемикача потоку 10 через канал 13, потім через канал 14 до колектора 5. Нагріте повітря (теплоносій) із колектора 5 потрапляє в зазори, утворені піддонами 2 і Z-подібними пластинами 4, повністю проходить крізь шар висушуваного матеріалу, потрапляє в колектор 6, а потім через канал 15, реверсивний перемикач потоку 10 і канал 12 повертається до всмоктувальної сторони вентилятора 8. При такій схемі циркуляції сушильного агента має місце певна нерівномірність сушіння матеріалу через деяку різницю температури теплоносія на вході в шар сировини і на виході з нього. У зв'язку з цим, шляхом перемикання заслонки 11 реверсивного перемикача потоку 10, змінюють напрям руху сушильного агента в розташованих по висоті корпуса 1 горизонтальних газопроникних піддонах 2 на протилежний. Така конструкція сушильної шафи забезпечує рівномірне температурне поле в шарі матеріалу і рівномірний розподіл теплоносія по піддонах та дозволяє отримати готовий продукт з високою якістю. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
