Гумова суміш

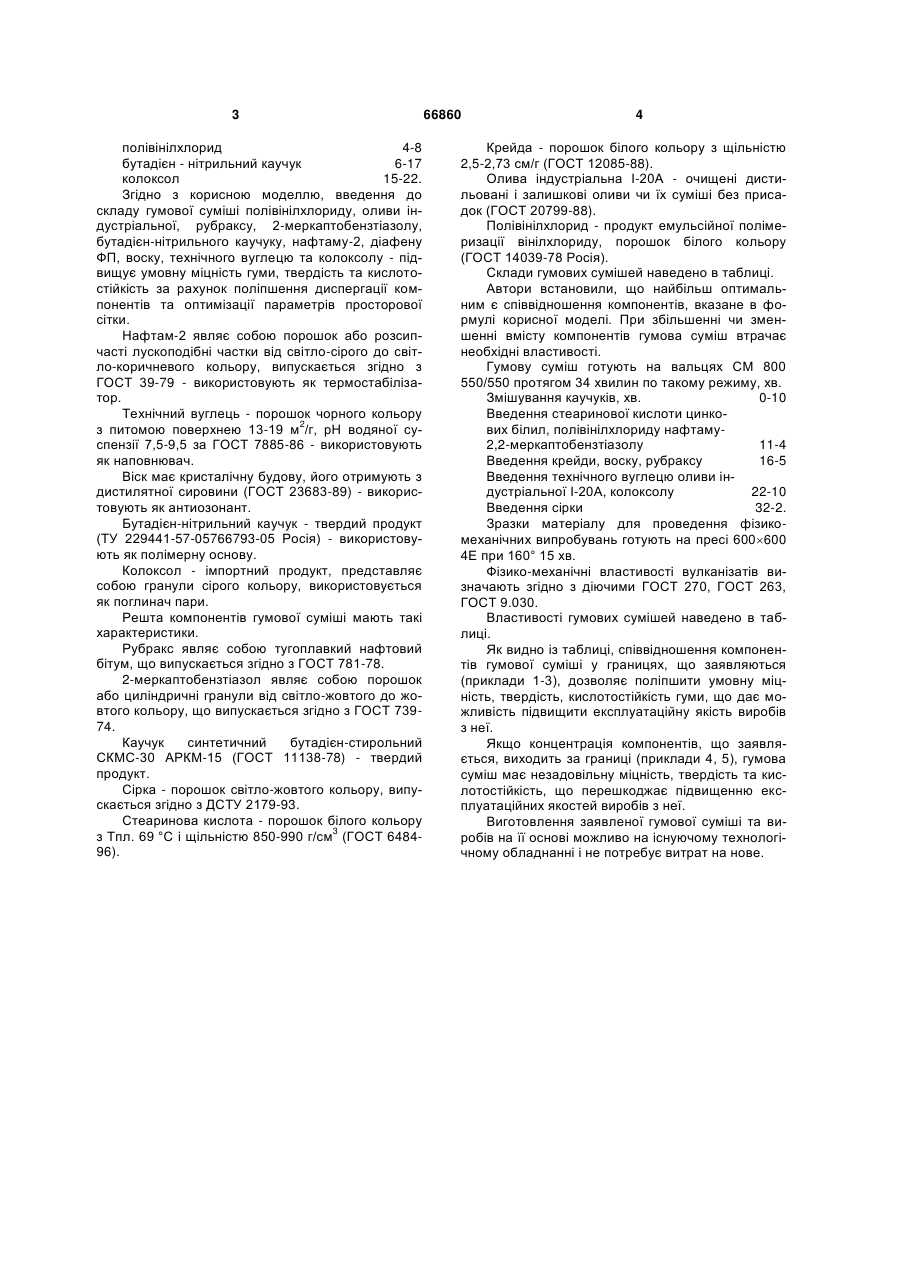

Гумова суміш, яка містить бутадієнстирольний каучук, стеаринову кислоту, цинкове білило, сірку, крейду, смолу, пластифікатор, прискорювач вулканізації, яка відрізняється тим, що як смолу вона містить полівінілхлорид, як пластифікатор - оливу індустріальну І-20А та рубракс, як прискорювач вулканізації - 2-меркаптобензтіазол, а також додатково містить бутадієн-нітрильний 3 полівінілхлорид 4-8 бутадієн - нітрильний каучук 6-17 колоксол 15-22. Згідно з корисною моделлю, введення до складу гумової суміші полівінілхлориду, оливи індустріальної, рубраксу, 2-меркаптобензтіазолу, бутадієн-нітрильного каучуку, нафтаму-2, діафену ФП, воску, технічного вуглецю та колоксолу - підвищує умовну міцність гуми, твердість та кислотостійкість за рахунок поліпшення диспергації компонентів та оптимізації параметрів просторової сітки. Нафтам-2 являє собою порошок або розсипчасті лускоподібні частки від світло-сірого до світло-коричневого кольору, випускається згідно з ГОСТ 39-79 - використовують як термостабілізатор. Технічний вуглець - порошок чорного кольору 2 з питомою поверхнею 13-19 м /г, рН водяної суспензії 7,5-9,5 за ГОСТ 7885-86 - використовують як наповнювач. Віск має кристалічну будову, його отримують з дистилятної сировини (ГОСТ 23683-89) - використовують як антиозонант. Бутадієн-нітрильний каучук - твердий продукт (ТУ 229441-57-05766793-05 Росія) - використовують як полімерну основу. Колоксол - імпортний продукт, представляє собою гранули сірого кольору, використовується як поглинач пари. Решта компонентів гумової суміші мають такі характеристики. Рубракс являє собою тугоплавкий нафтовий бітум, що випускається згідно з ГОСТ 781-78. 2-меркаптобензтіазол являє собою порошок або циліндричні гранули від світло-жовтого до жовтого кольору, що випускається згідно з ГОСТ 73974. Каучук синтетичний бутадієн-стирольний СКМС-30 АРКМ-15 (ГОСТ 11138-78) - твердий продукт. Сірка - порошок світло-жовтого кольору, випускається згідно з ДСТУ 2179-93. Стеаринова кислота - порошок білого кольору 3 з Тпл. 69 °C і щільністю 850-990 г/см (ГОСТ 648496). 66860 4 Крейда - порошок білого кольору з щільністю 2,5-2,73 см/г (ГОСТ 12085-88). Олива індустріальна І-20А - очищені дистильовані і залишкові оливи чи їх суміші без присадок (ГОСТ 20799-88). Полівінілхлорид - продукт емульсійної полімеризації вінілхлориду, порошок білого кольору (ГОСТ 14039-78 Росія). Склади гумових сумішей наведено в таблиці. Автори встановили, що найбільш оптимальним є співвідношення компонентів, вказане в формулі корисної моделі. При збільшенні чи зменшенні вмісту компонентів гумова суміш втрачає необхідні властивості. Гумову суміш готують на вальцях CM 800 550/550 протягом 34 хвилин по такому режиму, хв. Змішування каучуків, хв. 0-10 Введення стеаринової кислоти цинкових білил, полівінілхлориду нафтаму2,2-меркаптобензтіазолу 11-4 Введення крейди, воску, рубраксу 16-5 Введення технічного вуглецю оливи індустріальної І-20А, колоксолу 22-10 Введення сірки 32-2. Зразки матеріалу для проведення фізикомеханічних випробувань готують на пресі 600600 4Е при 160° 15 хв. Фізико-механічні властивості вулканізатів визначають згідно з діючими ГОСТ 270, ГОСТ 263, ГОСТ 9.030. Властивості гумових сумішей наведено в таблиці. Як видно із таблиці, співвідношення компонентів гумової суміші у границях, що заявляються (приклади 1-3), дозволяє поліпшити умовну міцність, твердість, кислотостійкість гуми, що дає можливість підвищити експлуатаційну якість виробів з неї. Якщо концентрація компонентів, що заявляється, виходить за границі (приклади 4, 5), гумова суміш має незадовільну міцність, твердість та кислотостійкість, що перешкоджає підвищенню експлуатаційних якостей виробів з неї. Виготовлення заявленої гумової суміші та виробів на її основі можливо на існуючому технологічному обладнанні і не потребує витрат на нове. 5 66860 6 Таблиця Компоненти, показники Бутадієн-стирольний каучук Стеаринова кислота Цинкове білило Технічний вуглець П-803 Сірка 2-меркаптобензтіазол Колаоксол Віск Рубракс Нафтам-2 Олива індустріальна І-20А Крейда Полівінілхлорид Бутадієн-нітрильний каучук Кумароно-інденова смола Діетиленгліколь Нафтова олива Альтакс Тіурам Умовна міцність при подовженні, МПа Твердість за Шором А, ум. од. Зміна відносного подовження при дії розчину соляної кислоти, % Комп’ютерна верстка М. Ломалова Відома гумова суміш-прототип, мас. ч. 100,0 2,5 4 Гумова суміш за корисною моделлю, мас. ч. 1 133 6 3 5 1,2 0,2 3,2 56 мінус 40 3 4 5 100 1 5 110 3,5 2,5 22 3 17 1,0 20 35 5 9 100 2 8 135 4,7 3,5 20 4 20 2,5 23 40 8 17 100 0,5 3 50 1 2 10 1 10 0,3 15 20 3 4 100 3 10 140 5 3,9 27 5 23 2,8 28 45 10 19 7,0 70 2 2 100 0,7 4 100 3 2,2 15 2 13 0,7 18 30 4 6 7,1 71 7,5 73 3,2 55 5 83 мінус 30 мінус 28 мінус 25 мінус 41 мінус 42 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
