Полімерна композиція

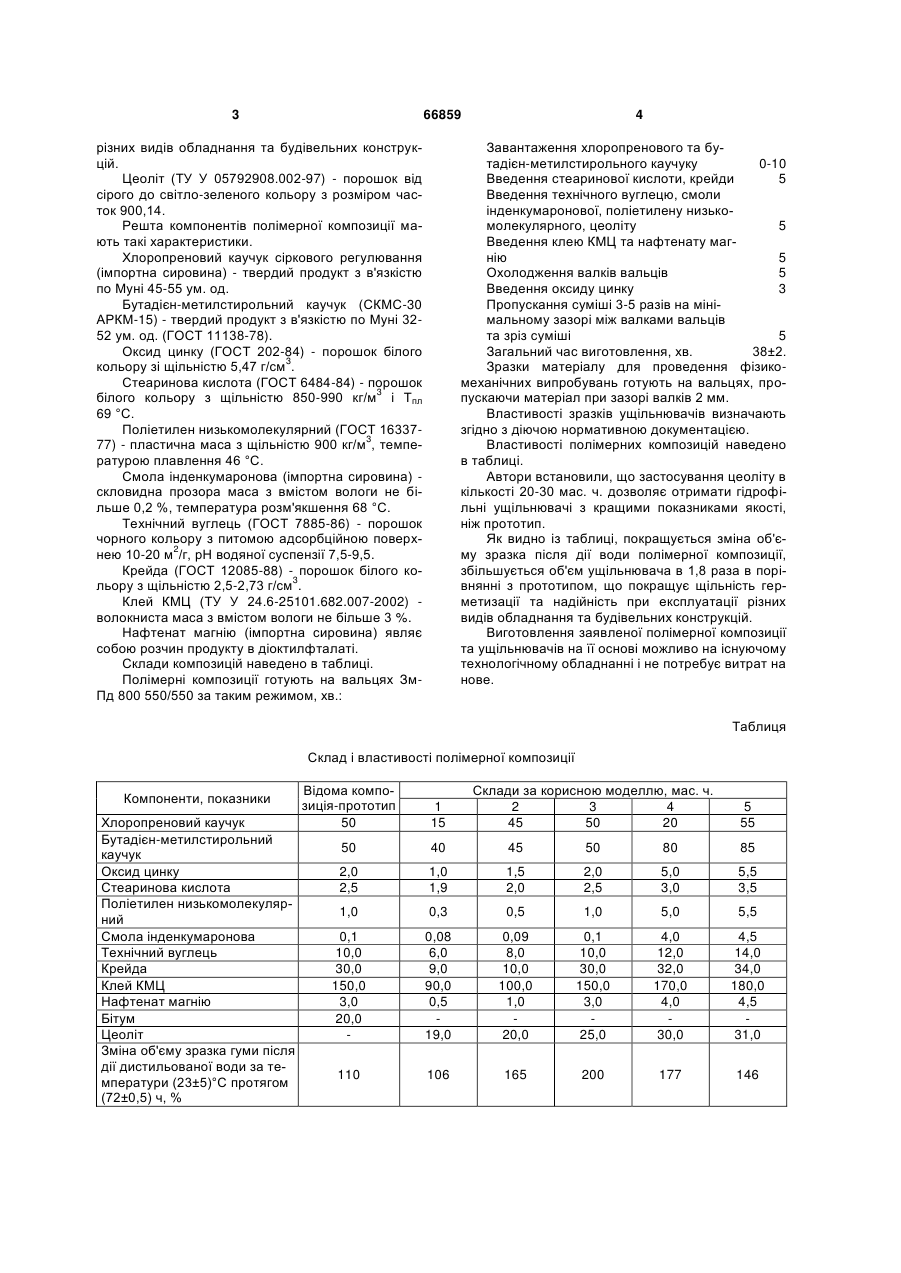

Полімерна композиція, яка містить хлоропреновий та бутадієн-метилстирольний каучуки, оксид цинку, стеаринову кислоту, поліетилен низькомолекулярний, смолу інденкумаронову, технічний 3 66859 різних видів обладнання та будівельних конструкцій. Цеоліт (ТУ У 05792908.002-97) - порошок від сірого до світло-зеленого кольору з розміром часток 900,14. Решта компонентів полімерної композиції мають такі характеристики. Хлоропреновий каучук сіркового регулювання (імпортна сировина) - твердий продукт з в'язкістю по Муні 45-55 ум. од. Бутадієн-метилстирольний каучук (СКМС-30 АРКМ-15) - твердий продукт з в'язкістю по Муні 3252 ум. од. (ГОСТ 11138-78). Оксид цинку (ГОСТ 202-84) - порошок білого 3 кольору зі щільністю 5,47 г/см . Стеаринова кислота (ГОСТ 6484-84) - порошок 3 білого кольору з щільністю 850-990 кг/м і Тпл 69 °C. Поліетилен низькомолекулярний (ГОСТ 163373 77) - пластична маса з щільністю 900 кг/м , температурою плавлення 46 °C. Смола інденкумаронова (імпортна сировина) скловидна прозора маса з вмістом вологи не більше 0,2 %, температура розм'якшення 68 °C. Технічний вуглець (ГОСТ 7885-86) - порошок чорного кольору з питомою адсорбційною поверх2 нею 10-20 м /г, рН водяної суспензії 7,5-9,5. Крейда (ГОСТ 12085-88) - порошок білого ко3 льору з щільністю 2,5-2,73 г/см . Клей КМЦ (ТУ У 24.6-25101.682.007-2002) волокниста маса з вмістом вологи не більше 3 %. Нафтенат магнію (імпортна сировина) являє собою розчин продукту в діоктилфталаті. Склади композицій наведено в таблиці. Полімерні композиції готують на вальцях ЗмПд 800 550/550 за таким режимом, хв.: 4 Завантаження хлоропренового та бутадієн-метилстирольного каучуку 0-10 Введення стеаринової кислоти, крейди 5 Введення технічного вуглецю, смоли інденкумаронової, поліетилену низькомолекулярного, цеоліту 5 Введення клею КМЦ та нафтенату магнію 5 Охолодження валків вальців 5 Введення оксиду цинку 3 Пропускання суміші 3-5 разів на мінімальному зазорі між валками вальців та зріз суміші 5 Загальний час виготовлення, хв. 38±2. Зразки матеріалу для проведення фізикомеханічних випробувань готують на вальцях, пропускаючи матеріал при зазорі валків 2 мм. Властивості зразків ущільнювачів визначають згідно з діючою нормативною документацією. Властивості полімерних композицій наведено в таблиці. Автори встановили, що застосування цеоліту в кількості 20-30 мас. ч. дозволяє отримати гідрофільні ущільнювачі з кращими показниками якості, ніж прототип. Як видно із таблиці, покращується зміна об'єму зразка після дії води полімерної композиції, збільшується об'єм ущільнювача в 1,8 раза в порівнянні з прототипом, що покращує щільність герметизації та надійність при експлуатації різних видів обладнання та будівельних конструкцій. Виготовлення заявленої полімерної композиції та ущільнювачів на її основі можливо на існуючому технологічному обладнанні і не потребує витрат на нове. Таблиця Склад і властивості полімерної композиції Компоненти, показники Хлоропреновий каучук Бутадієн-метилстирольний каучук Оксид цинку Стеаринова кислота Поліетилен низькомолекулярний Смола інденкумаронова Технічний вуглець Крейда Клей КМЦ Нафтенат магнію Бітум Цеоліт Зміна об'єму зразка гуми після дії дистильованої води за температури (23±5)°С протягом (72±0,5) ч, % Склади за корисною моделлю, мас. ч. 2 3 4 45 50 20 Відома композиція-прототип 50 1 15 50 40 45 50 80 85 2,0 2,5 1,0 1,9 1,5 2,0 2,0 2,5 5,0 3,0 5,5 3,5 1,0 0,3 0,5 1,0 5,0 5,5 0,1 10,0 30,0 150,0 3,0 20,0 0,08 6,0 9,0 90,0 0,5 19,0 0,09 8,0 10,0 100,0 1,0 20,0 0,1 10,0 30,0 150,0 3,0 25,0 4,0 12,0 32,0 170,0 4,0 30,0 4,5 14,0 34,0 180,0 4,5 31,0 110 106 165 200 177 146 5 55 5 Комп’ютерна верстка М. Ломалова 66859 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
