Магнітовагова ливарна установка

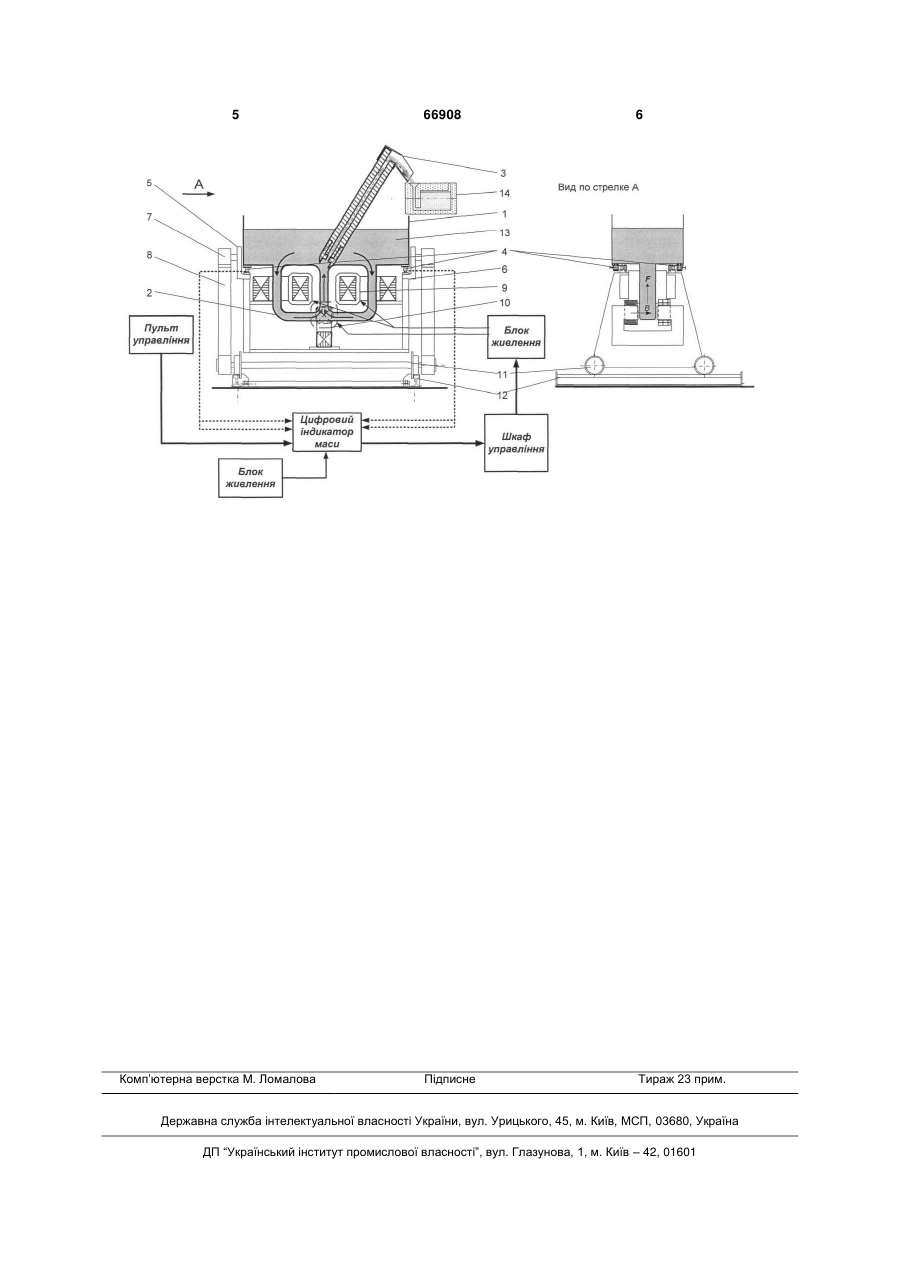

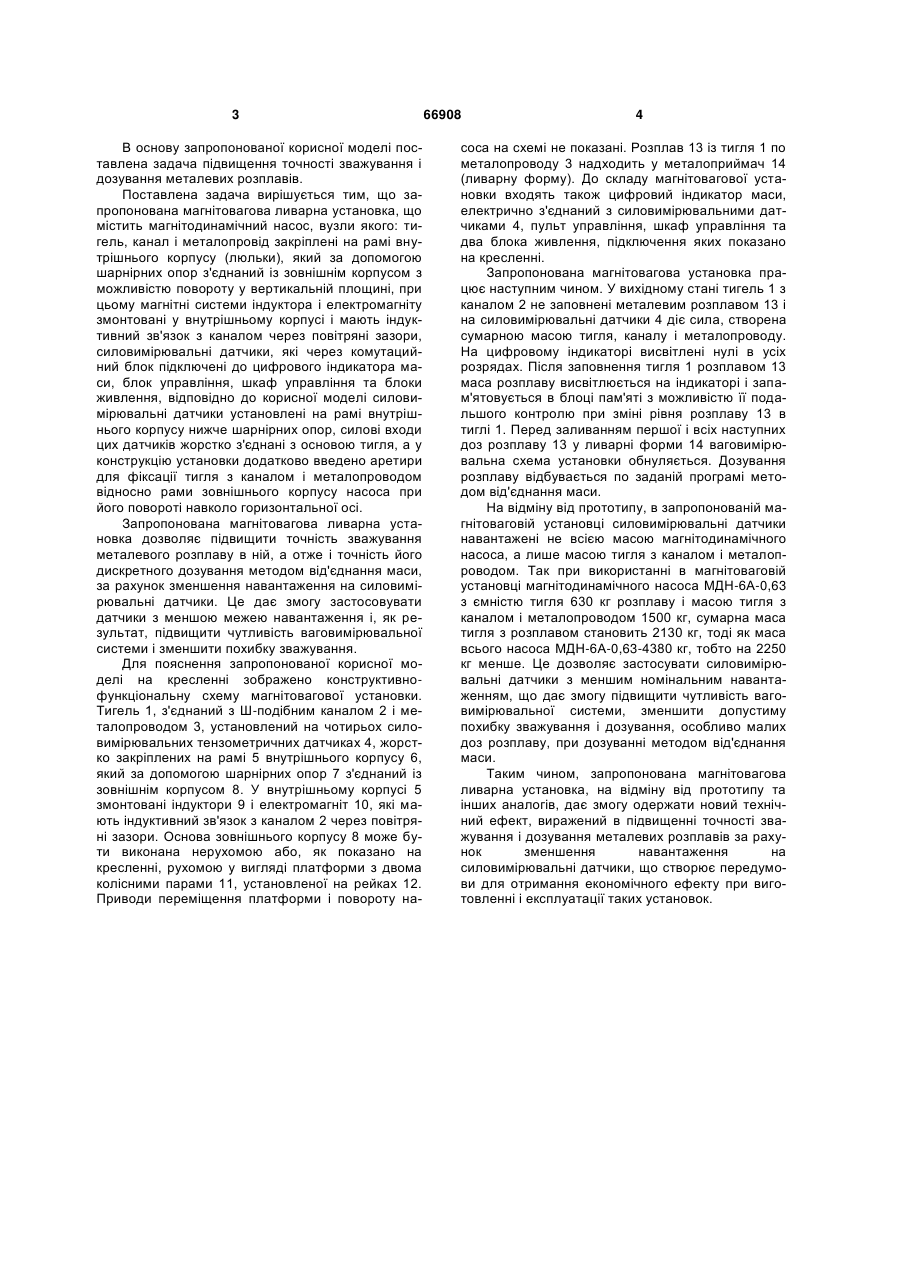

Магнітовагова ливарна установка, що містить магнітодинамічний насос, вузли якого: тигель, канал і металопровід закріплені на рамі внутрішнього корпусу (люльки), який за допомогою шарнірних опор з'єднаний із зовнішнім корпусом з можливістю повороту у вертикальній площині, а магнітні 3 В основу запропонованої корисної моделі поставлена задача підвищення точності зважування і дозування металевих розплавів. Поставлена задача вирішується тим, що запропонована магнітовагова ливарна установка, що містить магнітодинамічний насос, вузли якого: тигель, канал і металопровід закріплені на рамі внутрішнього корпусу (люльки), який за допомогою шарнірних опор з'єднаний із зовнішнім корпусом з можливістю повороту у вертикальній площині, при цьому магнітні системи індуктора і електромагніту змонтовані у внутрішньому корпусі і мають індуктивний зв'язок з каналом через повітряні зазори, силовимірювальні датчики, які через комутацийний блок підключені до цифрового індикатора маси, блок управління, шкаф управління та блоки живлення, відповідно до корисної моделі силовимірювальні датчики установлені на рамі внутрішнього корпусу нижче шарнірних опор, силові входи цих датчиків жорстко з'єднані з основою тигля, а у конструкцію установки додатково введено аретири для фіксації тигля з каналом і металопроводом відносно рами зовнішнього корпусу насоса при його повороті навколо горизонтальної осі. Запропонована магнітовагова ливарна установка дозволяє підвищити точність зважування металевого розплаву в ній, а отже і точність його дискретного дозування методом від'єднання маси, за рахунок зменшення навантаження на силовимірювальні датчики. Це дає змогу застосовувати датчики з меншою межею навантаження і, як результат, підвищити чутливість ваговимірювальної системи і зменшити похибку зважування. Для пояснення запропонованої корисної моделі на кресленні зображено конструктивнофункціональну схему магнітовагової установки. Тигель 1, з'єднаний з Ш-подібним каналом 2 і металопроводом 3, установлений на чотирьох силовимірювальних тензометричних датчиках 4, жорстко закріплених на рамі 5 внутрішнього корпусу 6, який за допомогою шарнірних опор 7 з'єднаний із зовнішнім корпусом 8. У внутрішньому корпусі 5 змонтовані індуктори 9 і електромагніт 10, які мають індуктивний зв'язок з каналом 2 через повітряні зазори. Основа зовнішнього корпусу 8 може бути виконана нерухомою або, як показано на кресленні, рухомою у вигляді платформи з двома колісними парами 11, установленої на рейках 12. Приводи переміщення платформи і повороту на 66908 4 соса на схемі не показані. Розплав 13 із тигля 1 по металопроводу 3 надходить у металоприймач 14 (ливарну форму). До складу магнітовагової установки входять також цифровий індикатор маси, електрично з'єднаний з силовимірювальними датчиками 4, пульт управління, шкаф управління та два блока живлення, підключення яких показано на кресленні. Запропонована магнітовагова установка працює наступним чином. У вихідному стані тигель 1 з каналом 2 не заповнені металевим розплавом 13 і на силовимірювальні датчики 4 діє сила, створена сумарною масою тигля, каналу і металопроводу. На цифровому індикаторі висвітлені нулі в усіх розрядах. Після заповнення тигля 1 розплавом 13 маса розплаву висвітлюється на індикаторі і запам'ятовується в блоці пам'яті з можливістю її подальшого контролю при зміні рівня розплаву 13 в тиглі 1. Перед заливанням першої і всіх наступних доз розплаву 13 у ливарні форми 14 ваговимірювальна схема установки обнуляється. Дозування розплаву відбувається по заданій програмі методом від'єднання маси. На відміну від прототипу, в запропонованій магнітоваговій установці силовимірювальні датчики навантажені не всією масою магнітодинамічного насоса, а лише масою тигля з каналом і металопроводом. Так при використанні в магнітоваговій установці магнітодинамічного насоса МДН-6А-0,63 з ємністю тигля 630 кг розплаву і масою тигля з каналом і металопроводом 1500 кг, сумарна маса тигля з розплавом становить 2130 кг, тоді як маса всього насоса МДН-6А-0,63-4380 кг, тобто на 2250 кг менше. Це дозволяє застосувати силовимірювальні датчики з меншим номінальним навантаженням, що дає змогу підвищити чутливість ваговимірювальної системи, зменшити допустиму похибку зважування і дозування, особливо малих доз розплаву, при дозуванні методом від'єднання маси. Таким чином, запропонована магнітовагова ливарна установка, на відміну від прототипу та інших аналогів, дає змогу одержати новий технічний ефект, виражений в підвищенні точності зважування і дозування металевих розплавів за рахунок зменшення навантаження на силовимірювальні датчики, що створює передумови для отримання економічного ефекту при виготовленні і експлуатації таких установок. 5 Комп’ютерна верстка М. Ломалова 66908 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
