Апарат для сушіння і охолодження сипучих матеріалів
Номер патенту: 66909
Опубліковано: 25.01.2012
Автори: Карманов Віктор Васильович, Костюнін Микола Леонтійович, Михайлик Віктор Дмитрович
Формула / Реферат
Апарат для сушіння і охолодження сипучих матеріалів, що містить послідовно сполучені камеру сушіння з патрубками вводу, виводу теплоносія і завантаження матеріалу, і охолоджувач прямокутної форми, який має перегородку між камерою сушіння і охолодження, який відрізняється тим, що перегородка виконана у вигляді водяної сорочки по всій поверхні охолоджувача.
Текст

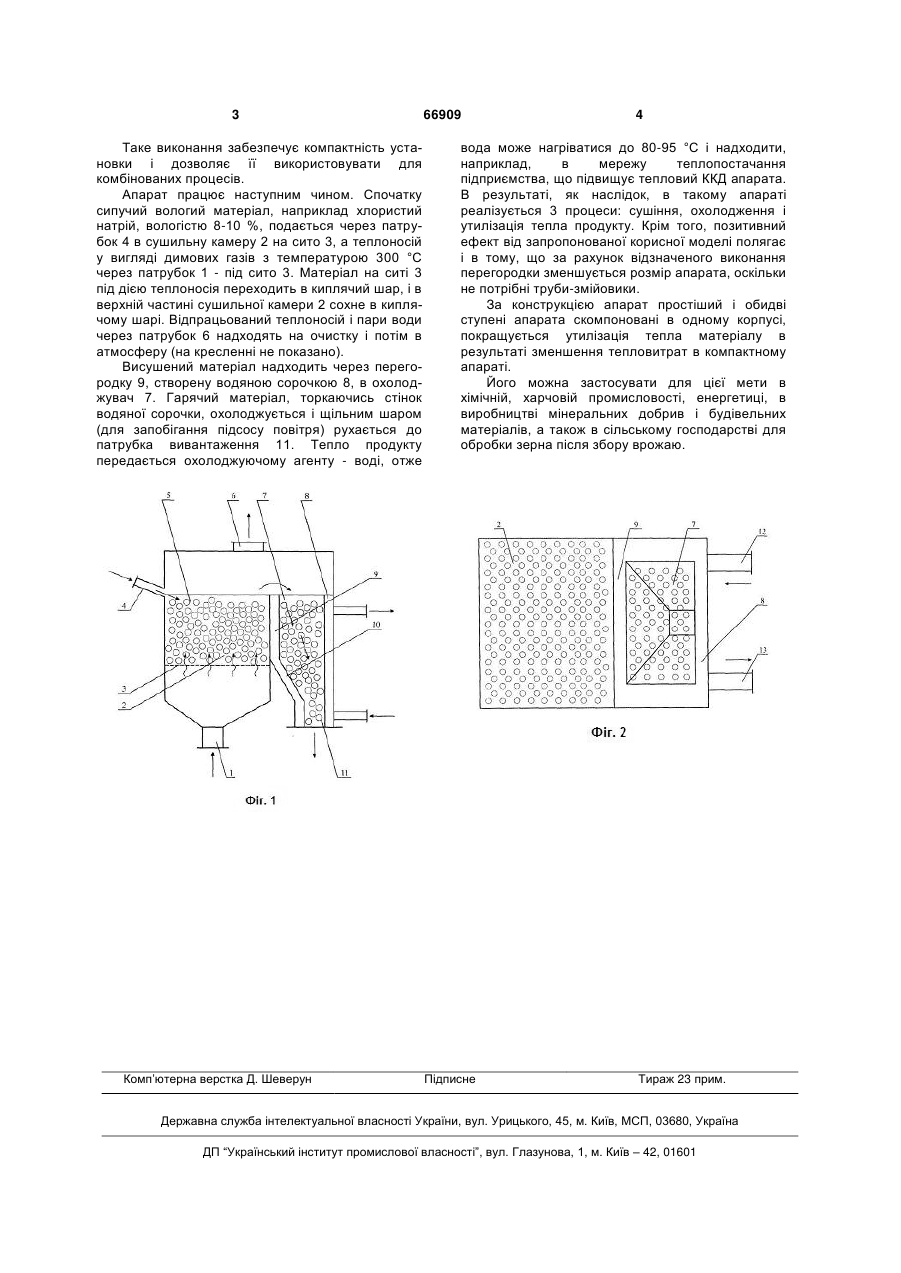

Апарат для сушіння і охолодження сипучих матеріалів, що містить послідовно сполучені камеру сушіння з патрубками вводу, виводу теплоносія і завантаження матеріалу, і охолоджувач прямокутної форми, який має перегородку між камерою сушіння і охолодження, який відрізняється тим, що перегородка виконана у вигляді водяної сорочки по всій поверхні охолоджувача. (19) (21) u201107756 (22) 20.06.2011 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) МИХАЙЛИК ВІКТОР ДМИТРОВИЧ, КАРМАНОВ ВІКТОР ВАСИЛЬОВИЧ, КОСТЮНІН МИКОЛА ЛЕОНТІЙОВИЧ (73) ХЕРСОНСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 Таке виконання забезпечує компактність установки і дозволяє її використовувати для комбінованих процесів. Апарат працює наступним чином. Спочатку сипучий вологий матеріал, наприклад хлористий натрій, вологістю 8-10 %, подається через патрубок 4 в сушильну камеру 2 на сито 3, а теплоносій у вигляді димових газів з температурою 300 °C через патрубок 1 - під сито 3. Матеріал на ситі 3 під дією теплоносія переходить в киплячий шар, і в верхній частині сушильної камери 2 сохне в киплячому шарі. Відпрацьований теплоносій і пари води через патрубок 6 надходять на очистку і потім в атмосферу (на кресленні не показано). Висушений матеріал надходить через перегородку 9, створену водяною сорочкою 8, в охолоджувач 7. Гарячий матеріал, торкаючись стінок водяної сорочки, охолоджується і щільним шаром (для запобігання підсосу повітря) рухається до патрубка вивантаження 11. Тепло продукту передається охолоджуючому агенту - воді, отже Комп’ютерна верстка Д. Шеверун 66909 4 вода може нагріватися до 80-95 °C і надходити, наприклад, в мережу теплопостачання підприємства, що підвищує тепловий ККД апарата. В результаті, як наслідок, в такому апараті реалізується 3 процеси: сушіння, охолодження і утилізація тепла продукту. Крім того, позитивний ефект від запропонованої корисної моделі полягає і в тому, що за рахунок відзначеного виконання перегородки зменшується розмір апарата, оскільки не потрібні труби-змійовики. За конструкцією апарат простіший і обидві ступені апарата скомпоновані в одному корпусі, покращується утилізація тепла матеріалу в результаті зменшення тепловитрат в компактному апараті. Його можна застосувати для цієї мети в хімічній, харчовій промисловості, енергетиці, в виробництві мінеральних добрив і будівельних матеріалів, а також в сільському господарстві для обробки зерна після збору врожаю. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюApparatus for drying and cooling bulk materials
Автори англійськоюMykhailyk Viktor Dmytrovych, Karmanov Viktor Vasyliovych, Kostiunin Mykola Leontiiovych
Назва патенту російськоюАппарат для сушки и охлаждения сыпучих материалов
Автори російськоюМихайлик Виктор Дмитриевич, Карманов Виктор Васильевич, Костюнин Николай Леонтиевич
МПК / Мітки
МПК: F26B 17/10
Мітки: сипучих, сушіння, апарат, охолодження, матеріалів
