Спосіб виготовлення спіралей з підсиленою основою
Номер патенту: 67120
Опубліковано: 10.02.2012
Автори: Ткаченко Ігор Григорович, Ляшук Олег Леонтійович, Гевко Іван Богданович, Романовська Лілія Михайлівна, Івасечко Роман Романович
Формула / Реферат
Спосіб виготовлення спіралей з підсиленою основою, який включає гнуття заготовки поздовж осі, тангенціальну подачу стрічкової заготовки з попереднім натягом, зварювання їх контактним способом з прикладанням зварювального зусилля до спіралі перпендикулярно напрямку її подачі, який відрізняється тим, що попередньо здійснюється формування швелерної заготовки заданих розмірів та з плоскої заготовки відомим способом з наступним формуванням витків швелерної спіралі навиванням на оправку з U-подібними ребрами, які розміщені по зовнішньому діаметру на певний крок з нагрівом струмами високої частоти з наступною операцією, яка здійснюється тангенціальною подачею стрічкової заготовки в простір між U-подібними ребрами гвинтової заготовки з швелера з попереднім натягом і при цьому здійснюється формування спіралі між U-подібними ребрами, ширина між якими є більшою товщини стрічкової заготовки.
Текст

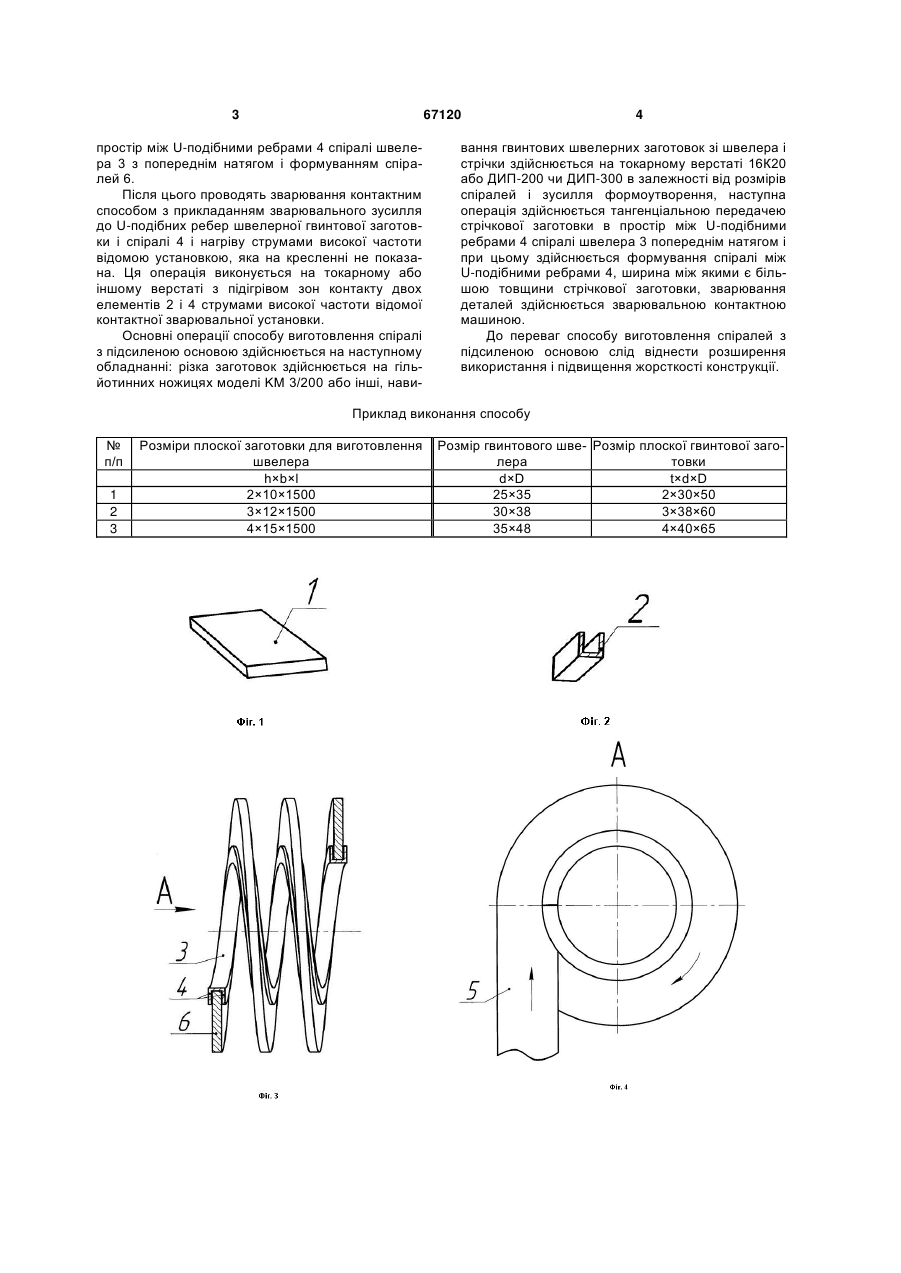

Спосіб виготовлення спіралей з підсиленою основою, який включає гнуття заготовки поздовж осі, тангенціальну подачу стрічкової заготовки з попереднім натягом, зварювання їх контактним 3 67120 простір між U-подібними ребрами 4 спіралі швелера 3 з попереднім натягом і формуванням спіралей 6. Після цього проводять зварювання контактним способом з прикладанням зварювального зусилля до U-подібних ребер швелерної гвинтової заготовки і спіралі 4 і нагріву струмами високої частоти відомою установкою, яка на кресленні не показана. Ця операція виконується на токарному або іншому верстаті з підігрівом зон контакту двох елементів 2 і 4 струмами високої частоти відомої контактної зварювальної установки. Основні операції способу виготовлення спіралі з підсиленою основою здійснюється на наступному обладнанні: різка заготовок здійснюється на гільйотинних ножицях моделі KM 3/200 або інші, нави 4 вання гвинтових швелерних заготовок зі швелера і стрічки здійснюється на токарному верстаті 16К20 або ДИП-200 чи ДИП-300 в залежності від розмірів спіралей і зусилля формоутворення, наступна операція здійснюється тангенціальною передачею стрічкової заготовки в простір між U-подібними ребрами 4 спіралі швелера 3 попереднім натягом і при цьому здійснюється формування спіралі між U-подібними ребрами 4, ширина між якими є більшою товщини стрічкової заготовки, зварювання деталей здійснюється зварювальною контактною машиною. До переваг способу виготовлення спіралей з підсиленою основою слід віднести розширення використання і підвищення жорсткості конструкції. Приклад виконання способу № п/п 1 2 3 Розміри плоскої заготовки для виготовлення швелера h×b×l 2×10×1500 3×12×1500 4×15×1500 Розмір гвинтового шве- Розмір плоскої гвинтової заголера товки d×D t×d×D 25×35 2×30×50 30×38 3×38×60 35×48 4×40×65 5 Комп’ютерна верстка Мацело В. 67120 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of manufacturing spirals with reinforced base
Автори англійськоюHevko Ivan Bohdanovych, Liashuk Oleh Leontiiovych, Tkachenko Ihor Hryhorovych, Ivasechko Roman Romanovych, Romanovska Liliia Mykhailivna
Назва патенту російськоюСпособ изготовления спиралей с усиленной основой
Автори російськоюГевко Иван Богданович, Ляшук Олег Леонтиевич, Ткаченко Игорь Григорьевич, Ивасечко Роман Романович, Романовская Лилия Михайловна
МПК / Мітки
МПК: B23K 13/00
Мітки: спіралей, виготовлення, підсиленою, основою, спосіб
