Контрольний пристрій для заміру співвісності розміщення отворів в корпусних деталях

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 52137

Опубліковано: 10.08.2010

Автори: Дзюра Володимир Олексійович, Пік Андрій Іванович, Ляшук Олег Леонтійович, Гевко Ігор Богданович, Шевчук Оксана Степанівна

Завантажити PDF файл.

Формула / Реферат

Контрольний пристрій для заміру співвісності розміщення отворів в корпусних деталях, який виконано у вигляді плити з вертикальною стійкою, індикаторів з індикаторними ніжками, установочних, притискних і напрямних елементів, який відрізняється тим, що вимірювальний корпус лівим внутрішнім отвором з лівої сторони плити жорстко встановлено на оправку у вигляді привідного вала поворотного механізму з рукояткою провертання, яка встановлена у вертикальній стійці паралельно до основи, а правий внутрішній отвір вимірювального корпусу є у взаємодії з Г-подібною індикаторною ніжкою індикатора, який жорстко закріплений у правій вертикальній стійці, яка основою жорстко з'єднана з напрямною типу "ластівчиного хвоста" з можливістю осьового переміщення і вертикального переміщення.

Текст

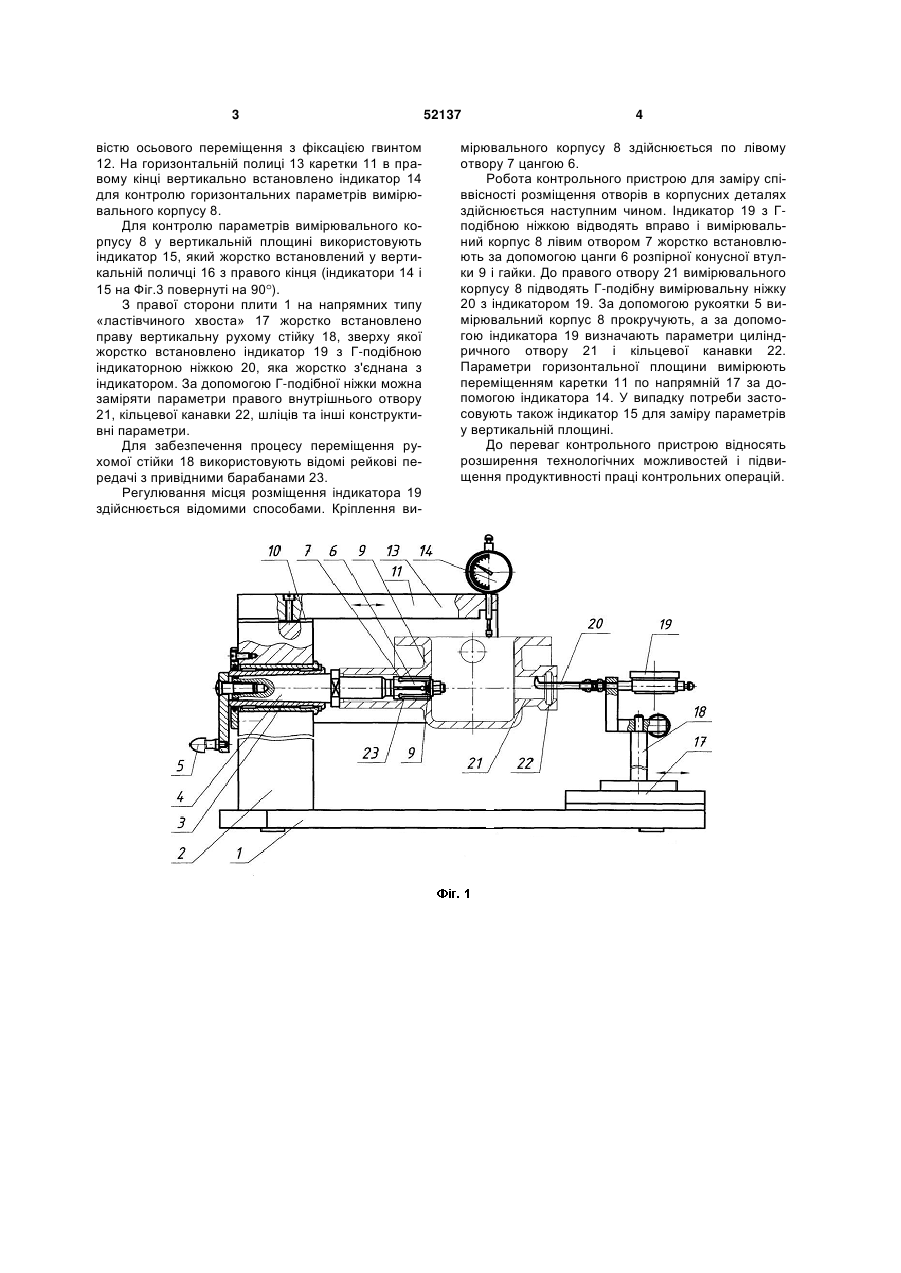

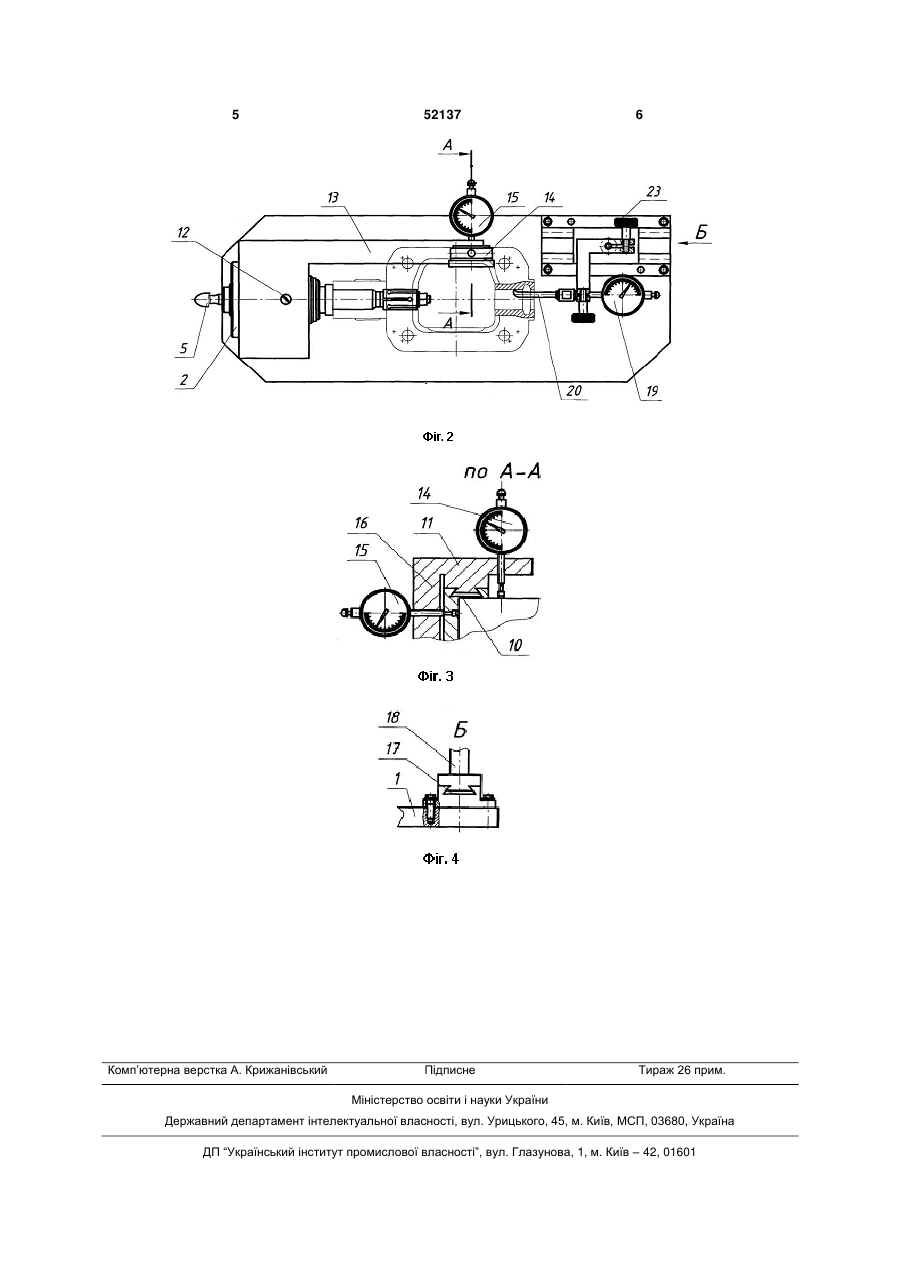

Контрольний пристрій для заміру співвісності розміщення отворів в корпусних деталях, який виконано у вигляді плити з вертикальною стійкою, 3 вістю осьового переміщення з фіксацією гвинтом 12. На горизонтальній полиці 13 каретки 11 в правому кінці вертикально встановлено індикатор 14 для контролю горизонтальних параметрів вимірювального корпусу 8. Для контролю параметрів вимірювального корпусу 8 у вертикальній площині використовують індикатор 15, який жорстко встановлений у вертикальній поличці 16 з правого кінця (індикатори 14 і 15 на Фіг.3 повернуті на 90 ). З правої сторони плити 1 на напрямних типу «ластівчиного хвоста» 17 жорстко встановлено праву вертикальну рухому стійку 18, зверху якої жорстко встановлено індикатор 19 з Г-подібною індикаторною ніжкою 20, яка жорстко з'єднана з індикатором. За допомогою Г-подібної ніжки можна заміряти параметри правого внутрішнього отвору 21, кільцевої канавки 22, шліців та інші конструктивні параметри. Для забезпечення процесу переміщення рухомої стійки 18 використовують відомі рейкові передачі з привідними барабанами 23. Регулювання місця розміщення індикатора 19 здійснюється відомими способами. Кріплення ви 52137 4 мірювального корпусу 8 здійснюється по лівому отвору 7 цангою 6. Робота контрольного пристрою для заміру співвісності розміщення отворів в корпусних деталях здійснюється наступним чином. Індикатор 19 з Гподібною ніжкою відводять вправо і вимірювальний корпус 8 лівим отвором 7 жорстко встановлюють за допомогою цанги 6 розпірної конусної втулки 9 і гайки. До правого отвору 21 вимірювального корпусу 8 підводять Г-подібну вимірювальну ніжку 20 з індикатором 19. За допомогою рукоятки 5 вимірювальний корпус 8 прокручують, а за допомогою індикатора 19 визначають параметри циліндричного отвору 21 і кільцевої канавки 22. Параметри горизонтальної площини вимірюють переміщенням каретки 11 по напрямній 17 за допомогою індикатора 14. У випадку потреби застосовують також індикатор 15 для заміру параметрів у вертикальній площині. До переваг контрольного пристрою відносять розширення технологічних можливостей і підвищення продуктивності праці контрольних операцій. 5 Комп’ютерна верстка А. Крижанівський 52137 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
