Радіочастотний пристрій прийомопередавання фазоманіпульованих сигналів

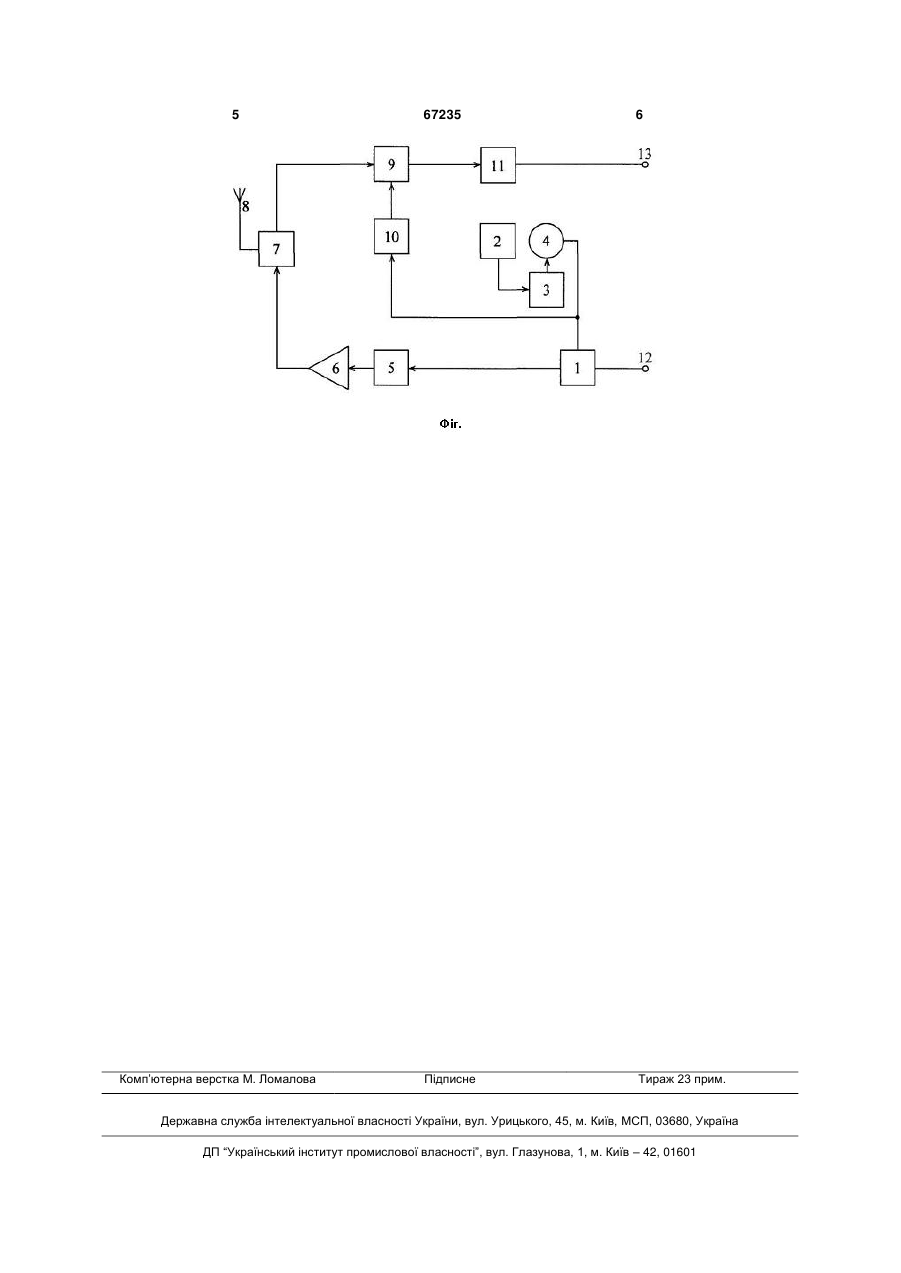

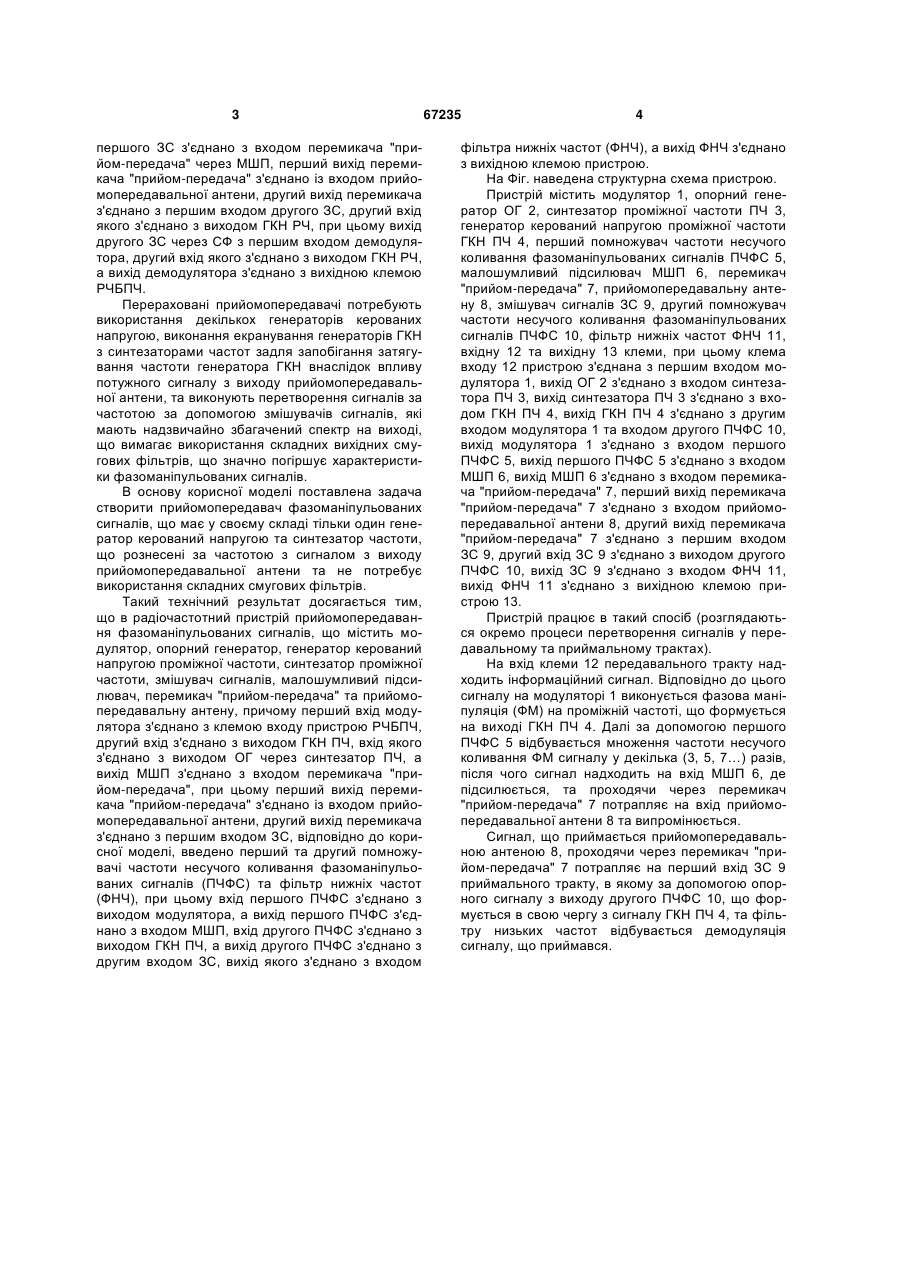

Радіочастотний пристрій прийомопередавання фазоманіпульованих сигналів, що містить модулятор, опорний генератор, генератор, керований напругою проміжної частоти, синтезатор проміжної частоти, змішувач сигналів, малошумливий підсилювач, перемикач "прийом-передача" та прийомопередавальну антену, причому перший вхід модулятора з'єднано з клемою входу пристрою, другий вхід з'єднано з виходом генератора, керованого напругою проміжної частоти, вхід якого з'єднано з виходом опорного генератора через синтезатор проміжної частоти, а вихід малошумливого підсилювача з'єднано з входом перемикача "прийомпередача", при цьому перший вихід перемикача U 1 3 першого ЗС з'єднано з входом перемикача "прийом-передача" через МШП, перший вихід перемикача "прийом-передача" з'єднано із входом прийомопередавальної антени, другий вихід перемикача з'єднано з першим входом другого ЗС, другий вхід якого з'єднано з виходом ГКН РЧ, при цьому вихід другого ЗС через СФ з першим входом демодулятора, другий вхід якого з'єднано з виходом ГКН РЧ, а вихід демодулятора з'єднано з вихідною клемою РЧБПЧ. Перераховані прийомопередавачі потребують використання декількох генераторів керованих напругою, виконання екранування генераторів ГКН з синтезаторами частот задля запобігання затягування частоти генератора ГКН внаслідок впливу потужного сигналу з виходу прийомопередавальної антени, та виконують перетворення сигналів за частотою за допомогою змішувачів сигналів, які мають надзвичайно збагачений спектр на виході, що вимагає використання складних вихідних смугових фільтрів, що значно погіршує характеристики фазоманіпульованих сигналів. В основу корисної моделі поставлена задача створити прийомопередавач фазоманіпульованих сигналів, що має у своєму складі тільки один генератор керований напругою та синтезатор частоти, що рознесені за частотою з сигналом з виходу прийомопередавальної антени та не потребує використання складних смугових фільтрів. Такий технічний результат досягається тим, що в радіочастотний пристрій прийомопередавання фазоманіпульованих сигналів, що містить модулятор, опорний генератор, генератор керований напругою проміжної частоти, синтезатор проміжної частоти, змішувач сигналів, малошумливий підсилювач, перемикач "прийом-передача" та прийомопередавальну антену, причому перший вхід модулятора з'єднано з клемою входу пристрою РЧБПЧ, другий вхід з'єднано з виходом ГКН ПЧ, вхід якого з'єднано з виходом ОГ через синтезатор ПЧ, а вихід МШП з'єднано з входом перемикача "прийом-передача", при цьому перший вихід перемикача "прийом-передача" з'єднано із входом прийомопередавальної антени, другий вихід перемикача з'єднано з першим входом ЗС, відповідно до корисної моделі, введено перший та другий помножувачі частоти несучого коливання фазоманіпульованих сигналів (ПЧФС) та фільтр нижніх частот (ФНЧ), при цьому вхід першого ПЧФС з'єднано з виходом модулятора, а вихід першого ПЧФС з'єднано з входом МШП, вхід другого ПЧФС з'єднано з виходом ГКН ПЧ, а вихід другого ПЧФС з'єднано з другим входом ЗС, вихід якого з'єднано з входом 67235 4 фільтра нижніх частот (ФНЧ), а вихід ФНЧ з'єднано з вихідною клемою пристрою. На Фіг. наведена структурна схема пристрою. Пристрій містить модулятор 1, опорний генератор ОГ 2, синтезатор проміжної частоти ПЧ 3, генератор керований напругою проміжної частоти ГКН ПЧ 4, перший помножувач частоти несучого коливання фазоманіпульованих сигналів ПЧФС 5, малошумливий підсилювач МШП 6, перемикач "прийом-передача" 7, прийомопередавальну антену 8, змішувач сигналів ЗС 9, другий помножувач частоти несучого коливання фазоманіпульованих сигналів ПЧФС 10, фільтр нижніх частот ФНЧ 11, вхідну 12 та вихідну 13 клеми, при цьому клема входу 12 пристрою з'єднана з першим входом модулятора 1, вихід ОГ 2 з'єднано з входом синтезатора ПЧ 3, вихід синтезатора ПЧ 3 з'єднано з входом ГКН ПЧ 4, вихід ГКН ПЧ 4 з'єднано з другим входом модулятора 1 та входом другого ПЧФС 10, вихід модулятора 1 з'єднано з входом першого ПЧФС 5, вихід першого ПЧФС 5 з'єднано з входом МШП 6, вихід МШП 6 з'єднано з входом перемикача "прийом-передача" 7, перший вихід перемикача "прийом-передача" 7 з'єднано з входом прийомопередавальної антени 8, другий вихід перемикача "прийом-передача" 7 з'єднано з першим входом ЗС 9, другий вхід ЗС 9 з'єднано з виходом другого ПЧФС 10, вихід ЗС 9 з'єднано з входом ФНЧ 11, вихід ФНЧ 11 з'єднано з вихідною клемою пристрою 13. Пристрій працює в такий спосіб (розглядаються окремо процеси перетворення сигналів у передавальному та приймальному трактах). На вхід клеми 12 передавального тракту надходить інформаційний сигнал. Відповідно до цього сигналу на модуляторі 1 виконується фазова маніпуляція (ФМ) на проміжній частоті, що формується на виході ГКН ПЧ 4. Далі за допомогою першого ПЧФС 5 відбувається множення частоти несучого коливання ФМ сигналу у декілька (3, 5, 7…) разів, після чого сигнал надходить на вхід МШП 6, де підсилюється, та проходячи через перемикач "прийом-передача" 7 потрапляє на вхід прийомопередавальної антени 8 та випромінюється. Сигнал, що приймається прийомопередавальною антеною 8, проходячи через перемикач "прийом-передача" 7 потрапляє на перший вхід ЗС 9 приймального тракту, в якому за допомогою опорного сигналу з виходу другого ПЧФС 10, що формується в свою чергу з сигналу ГКН ПЧ 4, та фільтру низьких частот відбувається демодуляція сигналу, що приймався. 5 Комп’ютерна верстка М. Ломалова 67235 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
