Хвильова енергоустановка

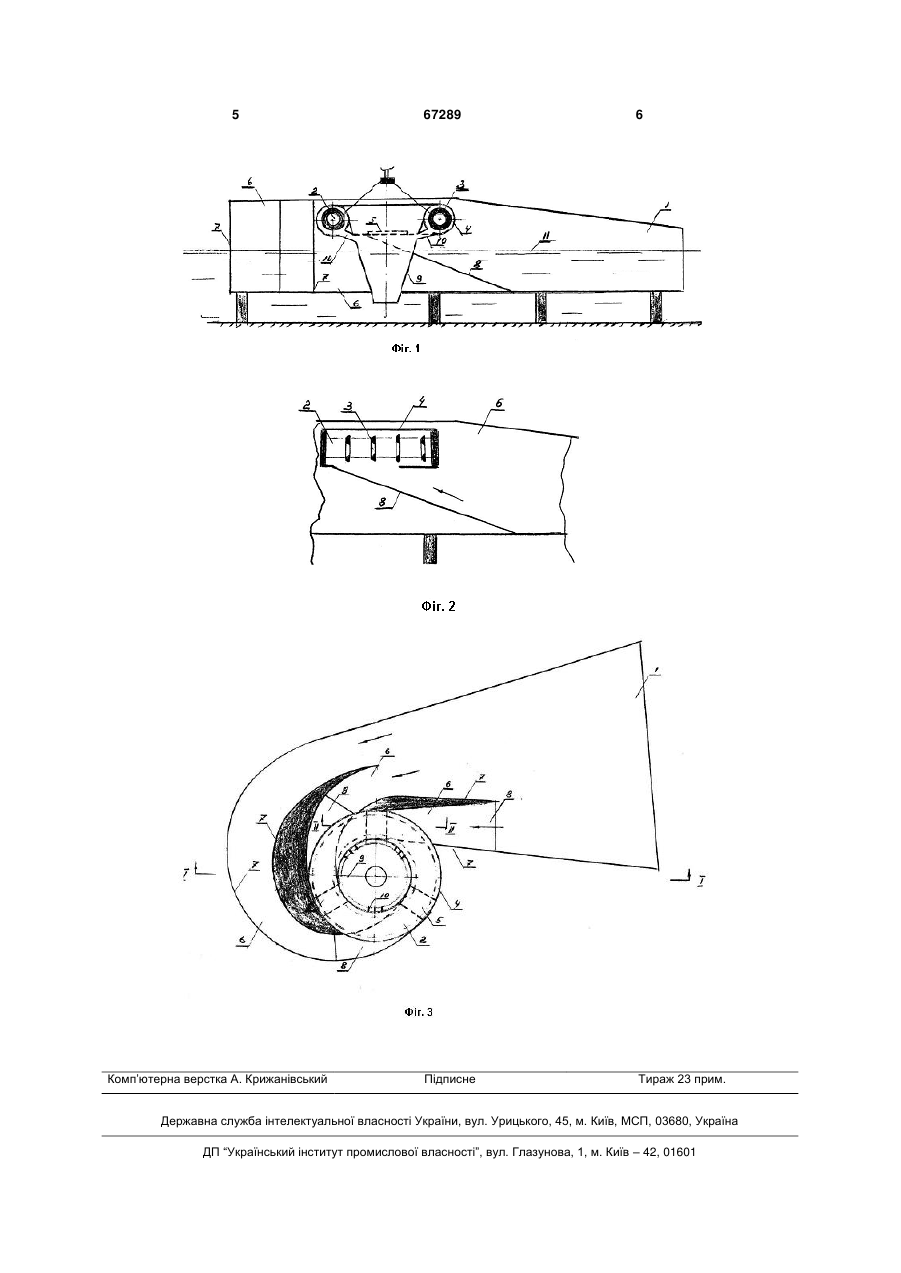

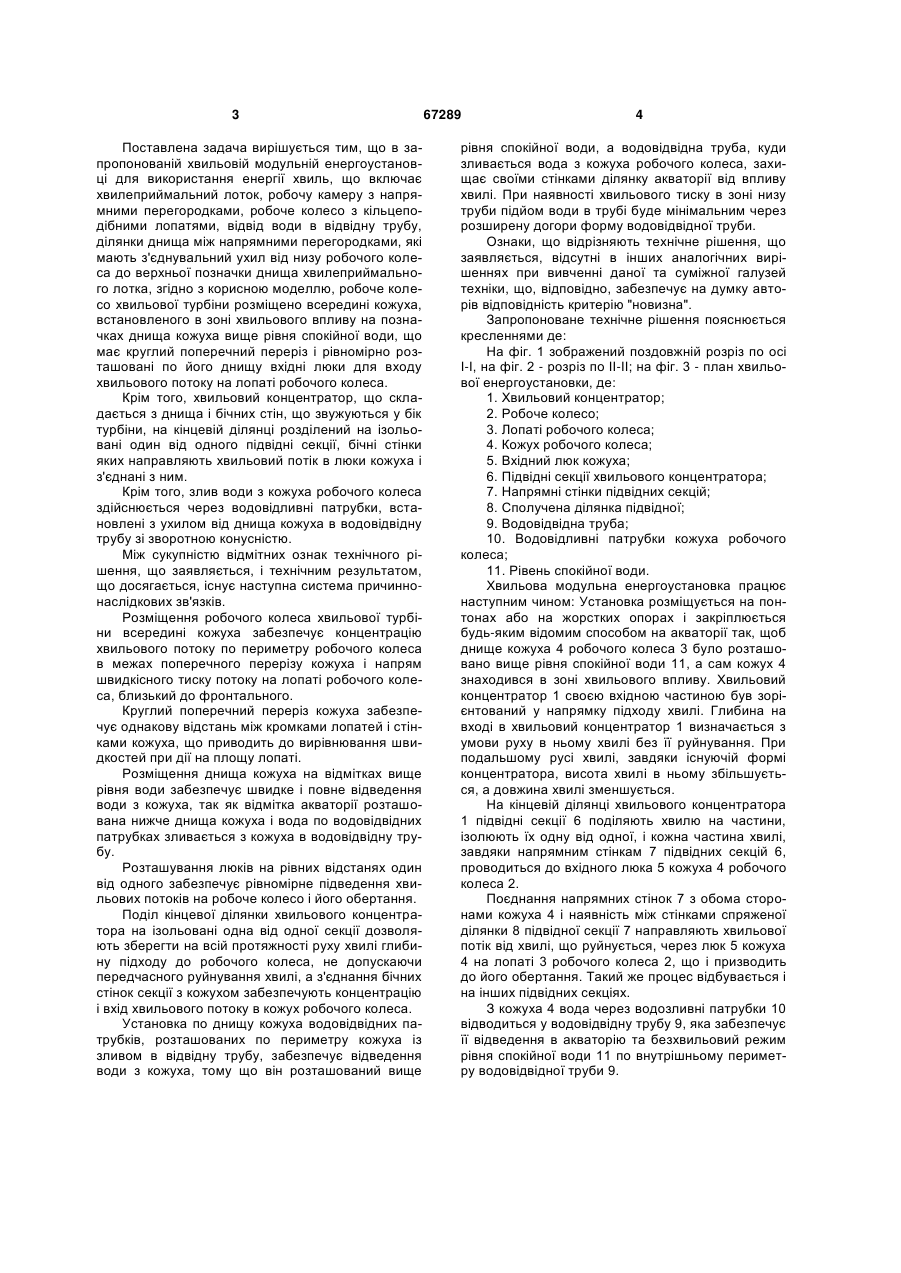

1. Хвильова енергоустановка для використання енергії хвиль, що включає хвилеприймальний лоток, робочу камеру з напрямними перегородками, робоче колесо з кільцеподібними лопатями, відвід води з робочого колеса в водовідвідну трубу, ділянки днища з з'єднувальним ухилом, притискні кришки між напрямними перегородками, яка відрізняється тим, що робоче колесо хвильової турбіни розміщено всередині кожуха, встановлено 3 Поставлена задача вирішується тим, що в запропонованій хвильовій модульній енергоустановці для використання енергії хвиль, що включає хвилеприймальний лоток, робочу камеру з напрямними перегородками, робоче колесо з кільцеподібними лопатями, відвід води в відвідну трубу, ділянки днища між напрямними перегородками, які мають з'єднувальний ухил від низу робочого колеса до верхньої позначки днища хвилеприймального лотка, згідно з корисною моделлю, робоче колесо хвильової турбіни розміщено всередині кожуха, встановленого в зоні хвильового впливу на позначках днища кожуха вище рівня спокійної води, що має круглий поперечний переріз і рівномірно розташовані по його днищу вхідні люки для входу хвильового потоку на лопаті робочого колеса. Крім того, хвильовий концентратор, що складається з днища і бічних стін, що звужуються у бік турбіни, на кінцевій ділянці розділений на ізольовані один від одного підвідні секції, бічні стінки яких направляють хвильовий потік в люки кожуха і з'єднані з ним. Крім того, злив води з кожуха робочого колеса здійснюється через водовідливні патрубки, встановлені з ухилом від днища кожуха в водовідвідну трубу зі зворотною конусністю. Між сукупністю відмітних ознак технічного рішення, що заявляється, і технічним результатом, що досягається, існує наступна система причиннонаслідкових зв'язків. Розміщення робочого колеса хвильової турбіни всередині кожуха забезпечує концентрацію хвильового потоку по периметру робочого колеса в межах поперечного перерізу кожуха і напрям швидкісного тиску потоку на лопаті робочого колеса, близький до фронтального. Круглий поперечний переріз кожуха забезпечує однакову відстань між кромками лопатей і стінками кожуха, що приводить до вирівнювання швидкостей при дії на площу лопаті. Розміщення днища кожуха на відмітках вище рівня води забезпечує швидке і повне відведення води з кожуха, так як відмітка акваторії розташована нижче днища кожуха і вода по водовідвідних патрубках зливається з кожуха в водовідвідну трубу. Розташування люків на рівних відстанях один від одного забезпечує рівномірне підведення хвильових потоків на робоче колесо і його обертання. Поділ кінцевої ділянки хвильового концентратора на ізольовані одна від одної секції дозволяють зберегти на всій протяжності руху хвилі глибину підходу до робочого колеса, не допускаючи передчасного руйнування хвилі, а з'єднання бічних стінок секції з кожухом забезпечують концентрацію і вхід хвильового потоку в кожух робочого колеса. Установка по днищу кожуха водовідвідних патрубків, розташованих по периметру кожуха із зливом в відвідну трубу, забезпечує відведення води з кожуха, тому що він розташований вище 67289 4 рівня спокійної води, а водовідвідна труба, куди зливається вода з кожуха робочого колеса, захищає своїми стінками ділянку акваторії від впливу хвилі. При наявності хвильового тиску в зоні низу труби підйом води в трубі буде мінімальним через розширену догори форму водовідвідної труби. Ознаки, що відрізняють технічне рішення, що заявляється, відсутні в інших аналогічних вирішеннях при вивченні даної та суміжної галузей техніки, що, відповідно, забезпечує на думку авторів відповідність критерію "новизна". Запропоноване технічне рішення пояснюється кресленнями де: На фіг. 1 зображений поздовжній розріз по осі І-І, на фіг. 2 - розріз по ІІ-ІІ; на фіг. 3 - план хвильової енергоустановки, де: 1. Хвильовий концентратор; 2. Робоче колесо; 3. Лопаті робочого колеса; 4. Кожух робочого колеса; 5. Вхідний люк кожуха; 6. Підвідні секції хвильового концентратора; 7. Напрямні стінки підвідних секцій; 8. Сполучена ділянка підвідної; 9. Водовідвідна труба; 10. Водовідливні патрубки кожуха робочого колеса; 11. Рівень спокійної води. Хвильова модульна енергоустановка працює наступним чином: Установка розміщується на понтонах або на жорстких опорах і закріплюється будь-яким відомим способом на акваторії так, щоб днище кожуха 4 робочого колеса 3 було розташовано вище рівня спокійної води 11, а сам кожух 4 знаходився в зоні хвильового впливу. Хвильовий концентратор 1 своєю вхідною частиною був зорієнтований у напрямку підходу хвилі. Глибина на вході в хвильовий концентратор 1 визначається з умови руху в ньому хвилі без її руйнування. При подальшому русі хвилі, завдяки існуючій формі концентратора, висота хвилі в ньому збільшується, а довжина хвилі зменшується. На кінцевій ділянці хвильового концентратора 1 підвідні секції 6 поділяють хвилю на частини, ізолюють їх одну від одної, і кожна частина хвилі, завдяки напрямним стінкам 7 підвідних секцій 6, проводиться до вхідного люка 5 кожуха 4 робочого колеса 2. Поєднання напрямних стінок 7 з обома сторонами кожуха 4 і наявність між стінками спряженої ділянки 8 підвідної секції 7 направляють хвильової потік від хвилі, що руйнується, через люк 5 кожуха 4 на лопаті 3 робочого колеса 2, що і призводить до його обертання. Такий же процес відбувається і на інших підвідних секціях. З кожуха 4 вода через водозливні патрубки 10 відводиться у водовідвідну трубу 9, яка забезпечує її відведення в акваторію та безхвильовий режим рівня спокійної води 11 по внутрішньому периметру водовідвідної труби 9. 5 Комп’ютерна верстка А. Крижанівський 67289 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
