Установка підйомної машини для вертикального копальневого стовбура

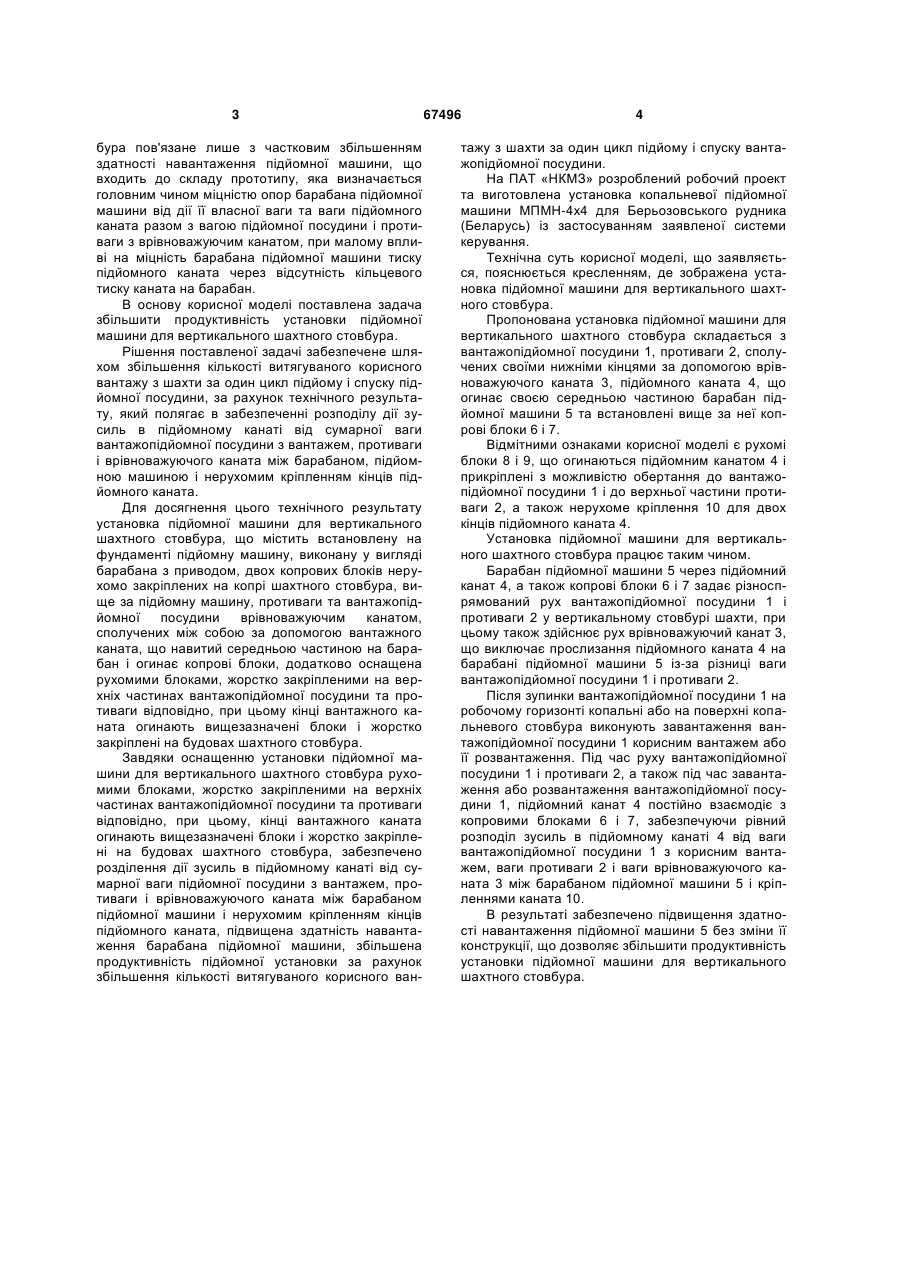

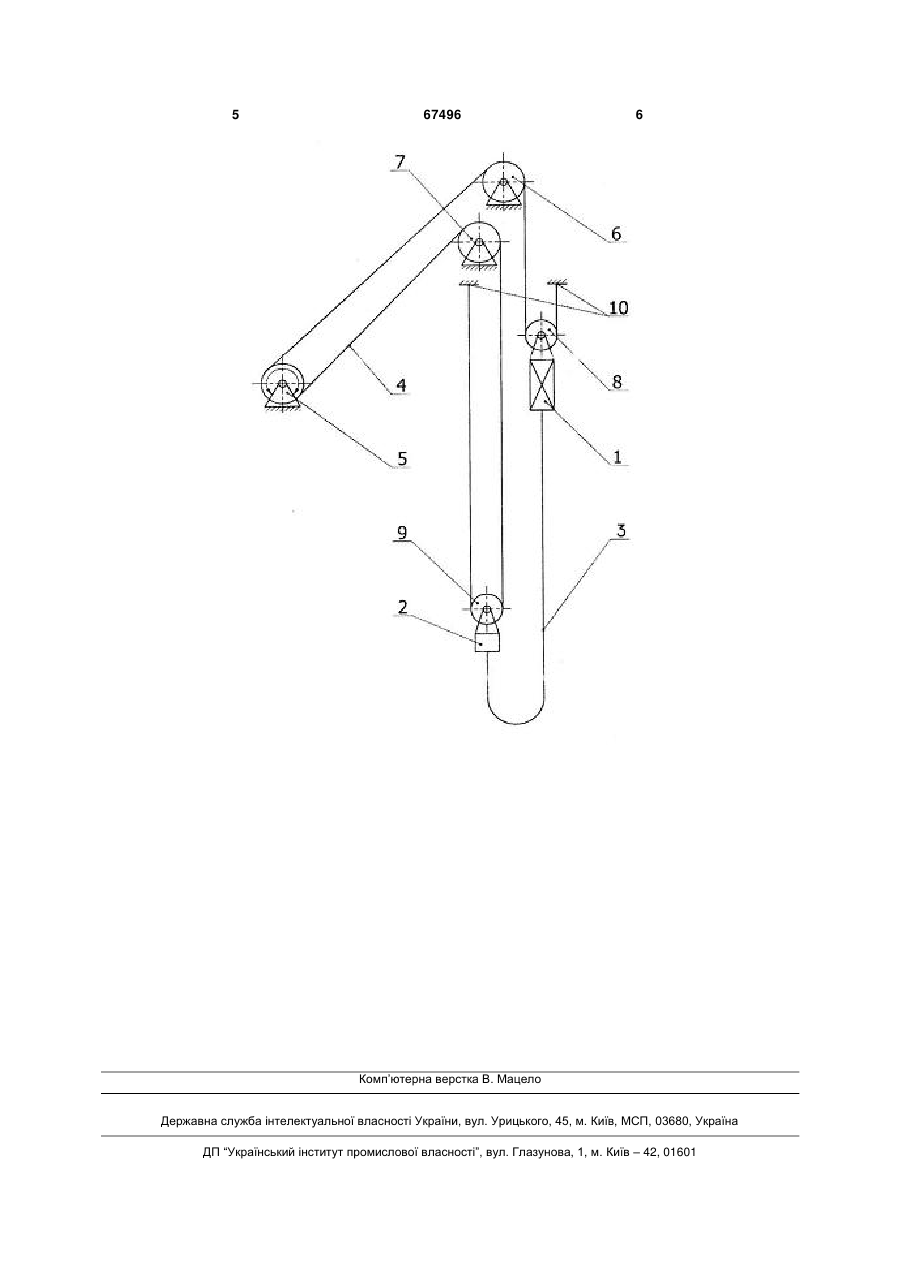

Установка підйомної машини для вертикального копальневого стовбура, що містить встановлену на фундаменті підйомну машину, виконану у 3 бура пов'язане лише з частковим збільшенням здатності навантаження підйомної машини, що входить до складу прототипу, яка визначається головним чином міцністю опор барабана підйомної машини від дії її власної ваги та ваги підйомного каната разом з вагою підйомної посудини і противаги з врівноважуючим канатом, при малому впливі на міцність барабана підйомної машини тиску підйомного каната через відсутність кільцевого тиску каната на барабан. В основу корисної моделі поставлена задача збільшити продуктивність установки підйомної машини для вертикального шахтного стовбура. Рішення поставленої задачі забезпечене шляхом збільшення кількості витягуваного корисного вантажу з шахти за один цикл підйому і спуску підйомної посудини, за рахунок технічного результату, який полягає в забезпеченні розподілу дії зусиль в підйомному канаті від сумарної ваги вантажопідйомної посудини з вантажем, противаги і врівноважуючого каната між барабаном, підйомною машиною і нерухомим кріпленням кінців підйомного каната. Для досягнення цього технічного результату установка підйомної машини для вертикального шахтного стовбура, що містить встановлену на фундаменті підйомну машину, виконану у вигляді барабана з приводом, двох копрових блоків нерухомо закріплених на копрі шахтного стовбура, вище за підйомну машину, противаги та вантажопідйомної посудини врівноважуючим канатом, сполучених між собою за допомогою вантажного каната, що навитий середньою частиною на барабан і огинає копрові блоки, додатково оснащена рухомими блоками, жорстко закріпленими на верхніх частинах вантажопідйомної посудини та противаги відповідно, при цьому кінці вантажного каната огинають вищезазначені блоки і жорстко закріплені на будовах шахтного стовбура. Завдяки оснащенню установки підйомної машини для вертикального шахтного стовбура рухомими блоками, жорстко закріпленими на верхніх частинах вантажопідйомної посудини та противаги відповідно, при цьому, кінці вантажного каната огинають вищезазначені блоки і жорстко закріплені на будовах шахтного стовбура, забезпечено розділення дії зусиль в підйомному канаті від сумарної ваги підйомної посудини з вантажем, противаги і врівноважуючого каната між барабаном підйомної машини і нерухомим кріпленням кінців підйомного каната, підвищена здатність навантаження барабана підйомної машини, збільшена продуктивність підйомної установки за рахунок збільшення кількості витягуваного корисного ван 67496 4 тажу з шахти за один цикл підйому і спуску вантажопідйомної посудини. На ПАТ «НКМЗ» розроблений робочий проект та виготовлена установка копальневої підйомної машини МПМН-4х4 для Берьозовського рудника (Беларусь) із застосуванням заявленої системи керування. Технічна суть корисної моделі, що заявляється, пояснюється кресленням, де зображена установка підйомної машини для вертикального шахтного стовбура. Пропонована установка підйомної машини для вертикального шахтного стовбура складається з вантажопідйомної посудини 1, противаги 2, сполучених своїми нижніми кінцями за допомогою врівноважуючого каната 3, підйомного каната 4, що огинає своєю середньою частиною барабан підйомної машини 5 та встановлені вище за неї копрові блоки 6 і 7. Відмітними ознаками корисної моделі є рухомі блоки 8 і 9, що огинаються підйомним канатом 4 і прикріплені з можливістю обертання до вантажопідйомної посудини 1 і до верхньої частини противаги 2, а також нерухоме кріплення 10 для двох кінців підйомного каната 4. Установка підйомної машини для вертикального шахтного стовбура працює таким чином. Барабан підйомної машини 5 через підйомний канат 4, а також копрові блоки 6 і 7 задає різноспрямований рух вантажопідйомної посудини 1 і противаги 2 у вертикальному стовбурі шахти, при цьому також здійснює рух врівноважуючий канат 3, що виключає прослизання підйомного каната 4 на барабані підйомної машини 5 із-за різниці ваги вантажопідйомної посудини 1 і противаги 2. Після зупинки вантажопідйомної посудини 1 на робочому горизонті копальні або на поверхні копальневого стовбура виконують завантаження вантажопідйомної посудини 1 корисним вантажем або її розвантаження. Під час руху вантажопідйомної посудини 1 і противаги 2, а також під час завантаження або розвантаження вантажопідйомної посудини 1, підйомний канат 4 постійно взаємодіє з копровими блоками 6 і 7, забезпечуючи рівний розподіл зусиль в підйомному канаті 4 від ваги вантажопідйомної посудини 1 з корисним вантажем, ваги противаги 2 і ваги врівноважуючого каната 3 між барабаном підйомної машини 5 і кріпленнями каната 10. В результаті забезпечено підвищення здатності навантаження підйомної машини 5 без зміни її конструкції, що дозволяє збільшити продуктивність установки підйомної машини для вертикального шахтного стовбура. 5 67496 6 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
