Ерліфт
Номер патенту: 631
Опубліковано: 15.12.1993
Автори: Гайдар Олександр Іванович, Рижков Юрій Олександрович
Формула / Реферат
(57) ЭРЛИФТ, содержащий подъемную трубу, коленообразный отделитель воздуха, поплавок и воздухопровод с форсункой, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, воздухопровод снабжен гибким участком и закреплен на поплавке, установленном с возможностью осевого перемещения относительно подъемной трубы.
Текст

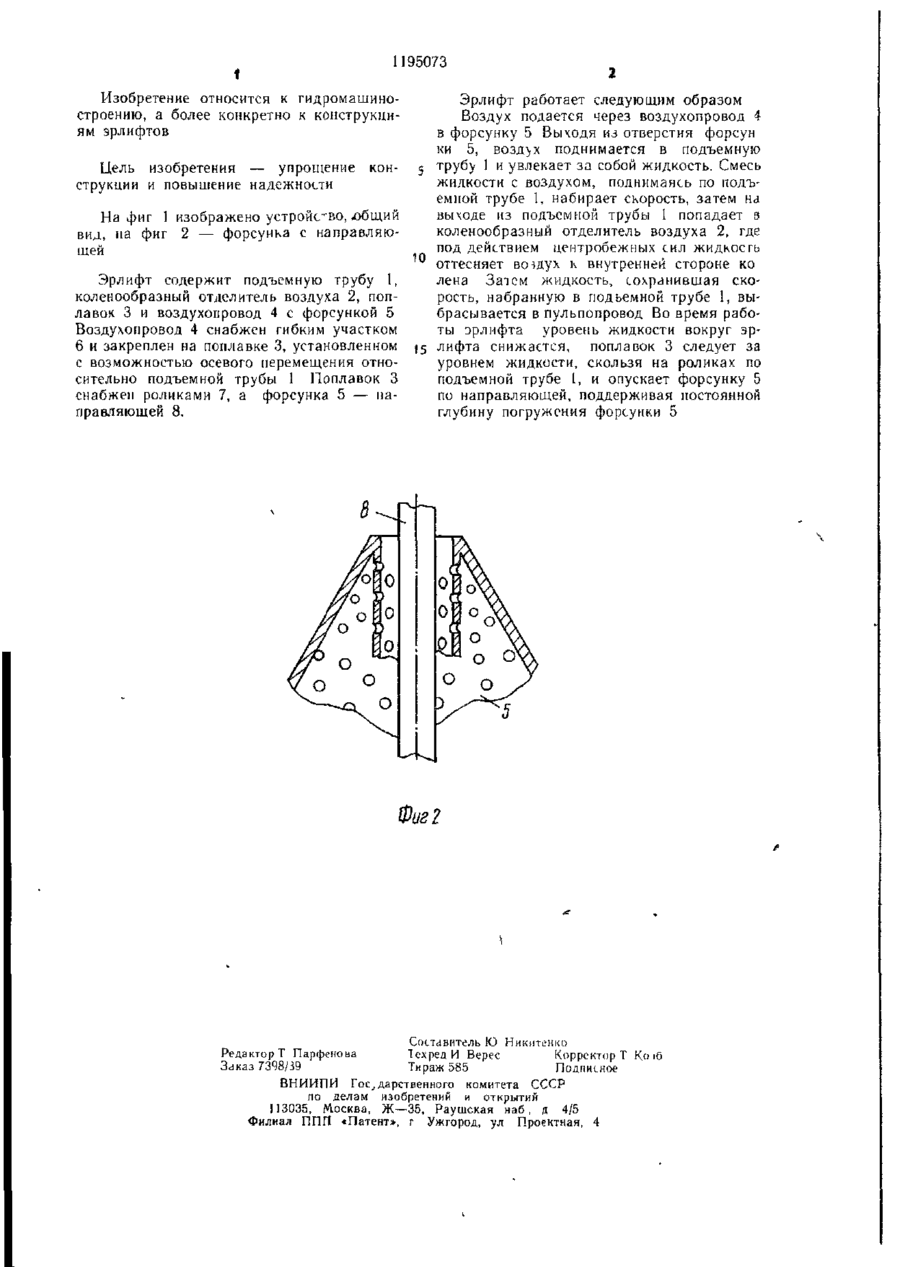

ЭРЛИФТ, содержащий подъемную ірубу, коленообразпый отделитель воздуха, поплавок и воздухопровод с форсункой, отличающийся тем, что, с целью упрощения конструкции и повышения надежности, воздухопровод снабжен гибким участком и за креплен на поплавке,установленном с возможностью осевого перемещения относительно подъемной трубы ел о Фиг і 195073 1 Изобретение относится к гидромашиностроению, а более конкретно к конструкциям эрлифтов Цель изобретения — упрощение конструкции и повышение надежности На фиг 1 изображено устройство,-общий вид, на фиг 2 — форсунка с направляющей Эрлифт содержит подъемную трубу 1, коленообразныи отделитель воздуха 2, поплавок 3 и воздухопровод 4 с форсункой 5 Воздухопровод 4 снабжен гибким участком 6 и закреплен на поплавке 3, установленном с возможностью осевого перемещения относительно подъемной трубы 1 Поплавок 3 снабжен роликами 7, а форсунка 5 — направляющей 8. Эрлифт работает следующим образом Воздух подается через воздухопровод 4 в форсунку 5 Выходя из отверстия форсун ки 5, возд>х поднимается в подъемную 5 трубу 1 и увлекает за собой жидкость. Смесь жидкости с воздухом, поднимаясь по подъемной трубе 1, набирает скорость, затем на выходе из подъемной трубы 1 попадает з коленообразныи отделитель воздуха 2, где под действием центробежных сил жидкость 10 оттесняет воздух к внутренней стороне ко лена Затем жидкость, сохранившая скорость, набранную в подьемной трубе 1, выбрасывается в пульпопровод Во время работы эрлифта уровень жидкости вокруг эр15 лифта снижается, поплавок 3 следует за уровнем жидкости, скользя на роликах по подъемной трубе 1, и опускает форсунку 5 по направляющей, поддерживая постоянной глубину погружения форсунки 5 Фиг 2 Составитель Ю НИКЙТІЇНКО Редактор Т Парфенова Техред И Верес Корректор Т Ко Заказ 7348/39 Тираж 585 Подписное ВНИИПИ Гос_, дарственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—-35, Раушская наб , д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
ДивитисяДодаткова інформація
Назва патенту англійськоюAir lift
Автори англійськоюHaidar Oleksandr Ivanovych, Ryzhkov Yurii Oleksandrovych
Назва патенту російськоюЭрлифт
Автори російськоюГайдар Александр Иванович, Рижков Юрий Александрович
МПК / Мітки
МПК: F04F 1/18
Мітки: ерліфт
